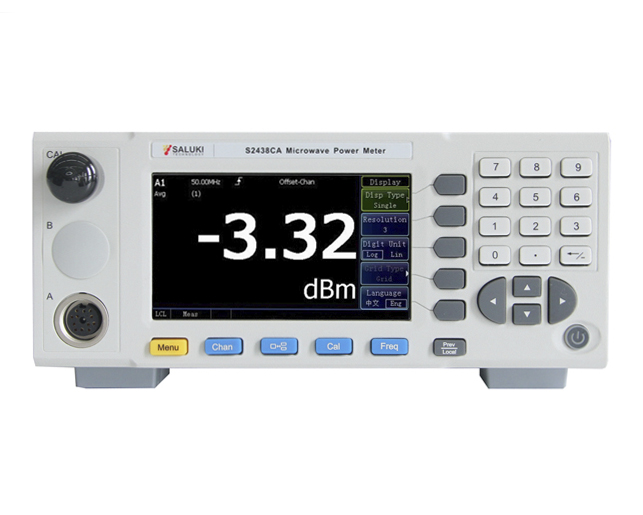

Измеритель мощности серии S2438 состоит из микроволнового измерителя мощности и серии микроволновых датчиков мощности. Новые технологии, такие как технология широкополосного диодного обнаружения, цифровая обработка сигнала и технология многомерной калибровки компенсации использовались при проектировании, благодаря чему прибор имеет широкий диапазон частот, большой динамический диапазон, высокую точность, высокую скорость измерений и анализа и сериализацию датчиков. Простота использования позволяет быстро получить результаты измерений средней мощности, максимальной мощности и мощности импульсных огибающих микроволновых сигналов. Это важный измерительный прибор для исследования, производства, приёмки и обслуживания радаров.
Особенности:
- Широкий частотный диапазон, до 500 ГГц
- Различные варианты датчиков: датчики мощности для непрерывных и импульсных сигналов, датчики мощности миллиметровых волн
- Датчики пиковой мощности используют внутреннюю калибровку
- Гибкая и открытая настройка списков частотного смещения
- Внешнее управление через каналы GPIB, LAN, USB
Основные функции:
- Режим многократных измерений для соответствия различным требованиям к измерениям
СВЧ-измеритель мощности серии S2438 имеет возможность измерения непрерывных сигналов, измерения пиков, статистического измерения CCDF.
- Установка частотной характеристики смещения для точного измерения высокой мощности.
Эта функция сохраняет частотную характеристику высокомощных муфт направленного действия или высокомощных аттенюаторов для измерения сильного смещения сигнала. После активации функции смещения частотной характеристики, при автоматической калибровке и измерении мощности измеритель автоматически запускает систему. В соответствии с таблицей калибровки датчиков и таблицей частотного смещения, калибровочные коэффициенты устанавливаются для корректировки результатов измерений с целью обеспечения точности измерений.
- Быстрая калибровка датчика пиковой мощности
Датчик пиковой мощности использует внутреннюю калибровку нуля, что делает автоматическую калибровку датчика пиковой мощности чрезвычайно быстрой. Кроме того, калибровку можно выполнять, не выходя из тестируемого устройства, а калибровку нуля можно выполнять, не отключая вход сигнала.
- Статусы пользователя сохраняются/загружаются
Для уменьшения повторяемости процесса настройки пользователь может хранить информацию о 10 различных конфигураций настроек. Эти параметры конфигурации сохраняются в системе и могут быть легко вызваны при проведении пользователем аналогичных измерений.
- Режим дистанционного управления

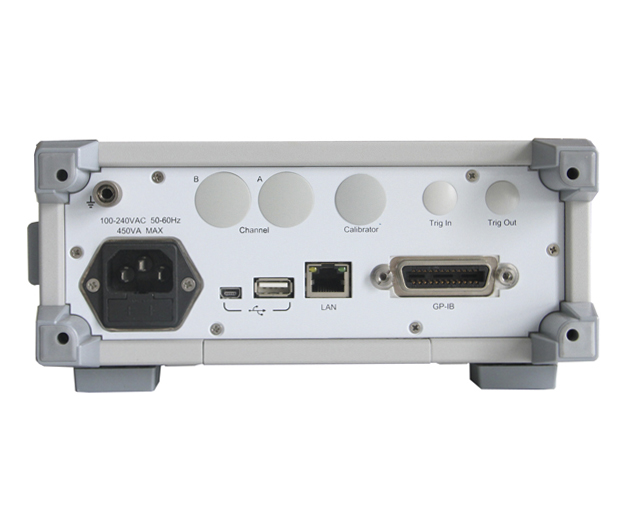

СВЧ-счетчик мощности серии S2438 поддерживает дистанционное управление через GPIB, LAN и USB. Очень удобно для пользователя при построении измерительной системы.
S2438PA/PB | S2438CA/CB | |
Каналов | Один/Два | Один/Два |
Частотный диапазон | 9 кГц - 500 ГГц | 9 кГц - 500 ГГц |
Диапазон импульсной мощности | -40 дБм - +20 дБм | - |
Диапазон мощности непрерывного сигнала | -70 дБм - +50 дБм | -70 дБм - +50 дБм |
Разрешение | Логарифмическое: 0,001 дБ Линейное: 10-4 | Логарифмическое: 0,001 дБ Линейное: 10-4 |
Диапазон смещения | ±100 дБ | ±100 дБ |
Передний фронт импульса | ≤ 13 нс | - |
Полоса видеофильтра | ≥ 30 МГц | - |
Максимальная частота повторения импульсов | 10 МГц | - |
Минимальная ширина импульса | 50 нс | - |
Диапазон длительностей | 2 нс/дел - 3600 с/дел | - |
Диапазон уровня встроенного триггера | -20 дБм - +20 дБм | - |
Частота источника калибровки | 50 МГц ±1 МГц | 50 МГц ±1 МГц |
Мощность источника калибровки | 1 мВт (1±1,2%) | 1 мВт (1±1,2%) |
Выходной разъём | Тип N, розетка | Тип N, розетка |
Нестабильность | ±0,04 дБ | ±0,04 дБ |
Дисплей | 4,3", цветной, LCD | 4,3", цветной, LCD |
Питание | 100-240 В AC, 50-60 Гц | 100-240 В AC, 50-60 Гц |
Потребление | 50 Вт | 50 Вт |
Тип | Настольный | Настольный |
Размеры | 220×100×350 мм | 220×100×350 мм |
Вес | 5 кг | 5 кг |
Рабочая температура/ температура хранения | 0°С - +50°С/-40°С - +70°С | 0°С - +50°С/-40°С - +70°С |
Датчики мощности
S71710A Датчик мощности непрерывного сигнала | Частотный диапазон | 9 кГц - 12 ГГц | |
Диапазон мощности | -60 дБм - +20 дБм | ||
КСВ | 100 кГц - 12 ГГц | 1,2 | |
Нестабильность калибровки | 9 кГц - 12 ГГц | ±4,0% | |
Тестовый разъём | Тип N, вилка | ||
S71710D Датчик мощности непрерывного сигнала | Частотный диапазон | 10 МГц - 18 ГГц | |
Диапазон мощности | -70 дБм - +20 дБм | ||
КСВ | 10 МГц - 50 МГц | 1,35 | |
50 МГц - 2 ГГц | 1,15 | ||
2 ГГц - 12,4 ГГц | 1,2 | ||
12,4 ГГц - 18 ГГц | 1,26 | ||
Нестабильность калибровки | 10 МГц - 18 ГГц | ±4,5% | |
Тестовый разъём | Тип N, вилка | ||
S71710E Датчик мощности непрерывного сигнала | Частотный диапазон | 50 МГц - 26,5 ГГц | |
Диапазон мощности | -70 дБм - +20 дБм | ||
КСВ | 50 МГц - 2 ГГц | 1,15 | |
2 ГГц - 12,4 ГГц | 1,2 | ||
12,4 ГГц - 18 ГГц | 1,26 | ||
18 ГГц - 26,5 ГГц | 1,35 | ||
Нестабильность калибровки | 50 МГц - 18 ГГц | ±4,5% | |
18 ГГц - 26,5 ГГц | ±5,9% | ||
Тестовый разъём | 3,5 мм, вилка | ||
S71710F Датчик мощности непрерывного сигнала | Частотный диапазон | 50 МГц - 40 ГГц | |
Диапазон мощности | -70 дБм - +20 дБм | ||
КСВ | 50 МГц - 2 ГГц | 1,15 | |
2 ГГц - 12,4 ГГц | 1,2 | ||
12,4 ГГц - 18 ГГц | 1,26 | ||
18 ГГц - 26,5 ГГц | 1,35 | ||
26,5 ГГц - 40 ГГц | 1,5 | ||
Нестабильность калибровки | 50 МГц - 18 ГГц | ±4,5% | |
18 ГГц - 26,5 ГГц | ±5,9% | ||
26,5 ГГц - 40 ГГц | ±6,9% | ||
Тестовый разъём | 2,4 мм, вилка | ||
S71710L Датчик мощности непрерывного сигнала | Частотный диапазон | 50 МГц - 67 ГГц | |
Диапазон мощности | -70 дБм - +20 дБм | ||
КСВ | 50 МГц - 2 ГГц | 1,15 | |
2 ГГц - 12,4 ГГц | 1,2 | ||
12,4 ГГц - 18 ГГц | 1,26 | ||
18 ГГц - 26,5 ГГц | 1,35 | ||
26,5 ГГц - 40 ГГц | 1,5 | ||
40 ГГц - 67 ГГц | 1,78 | ||
50 МГц - 18 ГГц | ±4,5% | ||
18 ГГц - 26,5 ГГц | ±5,9% | ||
26,5 ГГц - 40 ГГц | ±6,9% | ||
40 ГГц - 67 ГГц | ±7,9% | ||
Тестовый разъём | 1,85 мм, вилка | ||
S71716 Датчик мощности миллиметровых волн | Частотный диапазон | 50 ГГц - 75 ГГц | |
Диапазон мощности | -30 дБм - +20 дБм | ||
КСВ | 1,35 | ||
Тестовый разъём | Стандартный прямоугольный волноводный порт | ||
S71717 Датчик мощности миллиметровых волн | Частотный диапазон | 75 ГГц - 110 ГГц | |
Диапазон мощности | -30 дБм - +20 дБм | ||
КСВ | 1,35 | ||
Тестовый разъём | Стандартный прямоугольный волноводный порт | ||
S71718 Датчик мощности миллиметровых волн | Частотный диапазон | 110 ГГц - 170 ГГц | |
Диапазон мощности | -30 дБм - +20 дБм | ||
КСВ | 1,45 | ||
Тестовый разъём | Стандартный прямоугольный волноводный порт | ||
S87106A Датчик мощности миллиметровых | Частотный диапазон | 170 ГГц - 220 ГГц | |
Диапазон мощности | -30 дБм - +20 дБм | ||
КСВ | 1,5 | ||
волн | Тестовый разъём | Стандартный прямоугольный волноводный порт | |
S87106B Датчик мощности милиметровых волн | Частотный диапазон | 220 ГГц - 325 ГГц | |
Диапазон мощности | -30 дБм - +20 дБм | ||
КСВ | 1,5 | ||
Тестовый разъём | Стандартный прямоугольный волноводный порт | ||
S87108B Датчик мощности миллиметровых волн | Частотный диапазон | 325 ГГц - 500 ГГц | |
Диапазон мощности | -30 дБм - +20 дБм | ||
КСВ | 1,8 | ||
Тестовый разъём | Стандартный прямоугольный волноводный порт | ||
81702D Датчик мощности для импульсных сигналов | Частотный диапазон | 50 МГц - 18 ГГц | |
Диапазон мощности | -20 дБм - +20 дБм | ||
Передний фронт импульса | < 10 нс | ||
КСВ | 50 МГц - 2 ГГц | 1,15 | |
2 ГГц - 18 ГГц | 1,26 | ||
Нестабильность калибровки | 50 МГц - 18 ГГц | ±5% | |
Тестовый разъём | Тип N, вилка | ||
81702E Датчик мощности для импульсных сигналов | Частотный диапазон | 500 МГц - 26,5 ГГц | |
Диапазон мощности | -20 дБм - +20 дБм | ||
Передний фронт импульса | < 10 нс | ||
КСВ | 500 МГц - 2 ГГц | 1,15 | |
2 ГГц - 18 ГГц | 1,26 | ||
18 ГГц - 26,5 ГГц | 1,35 | ||
Нестабильность калибровки | 50 МГц - 18 ГГц | ±5% | |
18 ГГц - 26,5 ГГц | ±6% | ||
Тестовый разъём | 3,5 мм, вилка | ||
81702F Датчик мощности для импульсных сигналов | Частотный диапазон | 500 МГц - 40 ГГц | |
Диапазон мощности | -20 дБм - +20 дБм | ||
Передний фронт импульса | < 10 нс | ||
КСВ | 500 МГц - 2 ГГц | 1,15 | |
2 ГГц - 18 ГГц | 1,26 | ||
18 ГГц - 26,5 ГГц | 1,35 | ||
26,5 ГГц - 40 ГГц | 1,5 | ||
Нестабильность калибровки | 50 МГц - 18 ГГц | ±5% | |
18 ГГц - 26,5 ГГц | ±6% | ||
26,5 ГГц - 40 ГГц | ±7,5% | ||
Тестовый разъём | 2,4 мм, вилка | ||
81702L Датчик мощности для импульсных сигналов | Частотный диапазон | 500 МГц - 67 ГГц | |
Диапазон мощности | -20 дБм - +20 дБм | ||
Передний фронт импульса | < 10 нс | ||
КСВ | 500 МГц - 2 ГГц | 1,15 | |
2 ГГц - 18 ГГц | 1,26 | ||
18 ГГц - 26,5 ГГц | 1,35 | ||
26,5 ГГц - 40 ГГц | 1,5 | ||
40 ГГц - 67 ГГц | 1,78 | ||
Нестабильность калибровки | 50 МГц - 18 ГГц | ±5% | |
18 ГГц - 26,5 ГГц | ±6% | ||
26,5 ГГц - 40 ГГц | ±7,5% | ||
40 ГГц - 67 ГГц | ±8,5% | ||
Тестовый разъём | 1,85 мм, вилка | ||
81703D Датчик мощности для импульсных сигналов | Частотный диапазон | 50 МГц - 18 ГГц | |
Диапазон мощности | -40 дБм - +20 дБм | ||
Передний фронт импульса | < 100 нс | ||
КСВ | 50 МГц - 2 ГГц | 1,15 | |
2 ГГц - 18 ГГц | 1,26 | ||
Нестабильность калибровки | 50 МГц - 18 ГГц | ±5% | |
Тестовый разъём | Тип N, вилка | ||
81703E Датчик мощности для импульсных сигналов | Частотный диапазон | 500 МГц - 26,5 ГГц | |
Диапазон мощности | -40 дБм - +20 дБм | ||
Передний фронт импульса | < 100 нс | ||
КСВ | 500 МГц - 2 ГГц | 1,15 | |
2 ГГц - 18 ГГц | 1,26 | ||
18 ГГц - 26,5 ГГц | 1,35 | ||
Нестабильность калибровки | 50 МГц - 18 ГГц | ±5% | |
18 ГГц - 26,5 ГГц | ±6% | ||
Тестовый разъём | 3,5 мм, вилка | ||
81702F Датчик мощности для импульсных сигналов | Частотный диапазон | 500 МГц - 40 ГГц | |
Диапазон мощности | -40 дБм - +20 дБм | ||
Передний фронт импульса | < 100 нс | ||
КСВ | 500 МГц - 2 ГГц | 1,15 | |
2 ГГц - 18 ГГц | 1,26 | ||
18 ГГц - 26,5 ГГц | 1,35 | ||
26,5 ГГц - 40 ГГц | 1,5 | ||
Нестабильность калибровки | 50 МГц - 18 ГГц | ±5% | |
18 ГГц - 26,5 ГГц | ±6% | ||
26,5 ГГц - 40 ГГц | ±7,5% | ||
Тестовый разъём | 2,4 мм, вилка | ||
81703L Датчик мощности для импульсных сигналов | Частотный диапазон | 500 МГц - 67 ГГц | |
Диапазон мощности | -40 дБм - +20 дБм | ||
Передний фронт импульса | < 100 нс | ||
КСВ | 500 МГц - 2 ГГц | 1,15 | |
2 ГГц - 18 ГГц | 1,26 | ||
18 ГГц - 26,5 ГГц | 1,35 | ||
26,5 ГГц - 40 ГГц | 1,5 | ||
40 ГГц - 67 ГГц | 1,78 | ||
Нестабильность калибровки | 50 МГц - 18 ГГц | ±5% | |
18 ГГц - 26,5 ГГц | ±6% | ||
26,5 ГГц - 40 ГГц | ±7,5% | ||
40 ГГц - 67 ГГц | ±8,5% | ||
Тестовый разъём | 1,85 мм, вилка |
Опции | Описание |
S2438-001 | Датчик мощности для непрерывных сигналов S71710A, 9 кГц - 12 ГГц, от -60 дБм до +20 дБм |
S2438-002 | Датчик мощности для непрерывных сигналов S71710D, 10 МГц - 18 ГГц, от -70 дБм до +20 дБм |
S2438-003 | Датчик мощности для непрерывных сигналов S71710E, 50 МГц - 26,5 ГГц, от -70 дБм до +20 дБм |
S2438-004 | Датчик мощности для непрерывных сигналов S71710F, 50 МГц - 40 ГГц, от -70 дБм до +20 дБм |
S2438-005 | Датчик мощности для непрерывных сигналов S71710L, 50 МГц - 67 ГГц, от -70 дБм до +20 дБм |
S2438-006 | Датчик мощности для импульсных сигналов S81702D, 50 МГц - 18 ГГц, от -20 дБм до +20 дБм, передний фронт импульса <10 нс |
S2438-007 | Датчик мощности для импульсных сигналов S81702E, 500 МГц - 26,5 ГГц, от -20 дБм до +20 дБм, передний фронт импульса <10 нс |
S2438-008 | Датчик мощности для импульсных сигналов S81702F, 500 МГц - 40 ГГц, от -20 дБм до +20 дБм, передний фронт импульса <10 нс |
S2438-009 | Датчик мощности для импульсных сигналов S81702L, 500 МГц - 67 ГГц, от -20 дБм до +20 дБм, передний фронт импульса <10 нс |
S2438-010 | Датчик мощности для импульсных сигналов S81703D, 500 МГц - 18 ГГц, от -40 дБм до +20 дБм, передний фронт импульса <100 нс |
S2438-011 | Датчик мощности для импульсных сигналов S81703E, 500 МГц - 26,5 ГГц, от -40 дБм до +20 дБм, передний фронт импульса <100 нс |
S2438-012 | Датчик мощности для импульсных сигналов S81703F, 500 МГц - 40 ГГц, от -40 дБм до +20 дБм, передний фронт импульса <100 нс |
S2438-013 | Датчик мощности для импульсных сигналов S81703L, 500 МГц - 67 ГГц, от -40 дБм до +20 дБм, передний фронт импульса <100 нс |
S2438-030 | Датчик мощности миллиметровых волн S71716, 50 ГГц - 75 ГГц, от -30 дБм до +20 дБм |
S2438-031 | Датчик мощности миллиметровых волн S71717, 75 ГГц - 110 ГГц, от -30 дБм до +20 дБм |
S2438-032 | Датчик мощности миллиметровых волн (ТГц) S71718, 110 ГГц - 170 ГГц, от -30 дБм до +20 дБм |
S2438-033 | Датчик мощности миллиметровых волн (ТГц) S87106A, 170 ГГц - 220 ГГц, от -30 дБм до +20 дБм |
S2438-034 | Датчик мощности миллиметровых волн (ТГц) S87106B, 220 ГГц - 325 ГГц, от -30 дБм до +20 дБм |
S2438-035 | Датчик мощности миллиметровых волн (ТГц) S87108B, 325 ГГц - 500 ГГц, от -30 дБм до +20 дБм |
S2438-021 | Комплект для монтажа в стойку |
S2438-022 | Выход на задней панели |
S2438-024 | Кабель для подключения датчиков, 1,5 м |
S2438-025 | Алюминиевый транспортировочный кейс |
Модели | Описание |
S2438PA | Измеритель мощности импульсных сигналов, 500 ГГц, 1 канал |
S2438PB | Измеритель мощности импульсных сигналов, 500 ГГц, 2 канала |
S2438CA | Измеритель мощности непрерывных сигналов, 500 ГГц, 1 канал |
S2438CB | Измеритель мощности непрерывных сигналов, 500 ГГц, 2 канал |
