Ступенчатые аттенюаторы семейства 8494/95/96/97 обеспечивают быстрое и точное управление уровнем сигнала в трёх частотных диапазонах: от 0 до 4 ГГц, от 0 до 18 ГГц, от 0 до 26,5 ГГц. Они отличаются исключительной высокой повторяемостью и надёжностью в широком диапазоне частот, ослаблений и имеют большой выбор типов соединителей. Повторяемость ослабления составляет менее 0,03 дБ (0,05 дБ от 18 до 26,5 ГГц) при 5 миллионах циклов переключения на каждую секцию. Это гарантирует малую погрешность измерения и надежность при использовании в автоматизированных испытательных системах. Аттенюаторы имеют низкий КСВ, малые внутренние потери и высокую точность, необходимые для испытательного и измерительного оборудования с высокими характеристиками. Прецизионные, золочёные, снабжённые плоской пружиной контакты отключают секции аттенюатора (выполненные в виде миниатюрных нитрид-танталовых тонкоплёночных Т-образных секций с фиксированным ослаблением на сапфировых и алюминиевых подложках) от тракта сигнала. Уникальный процесс контроля за изготовлением и отбором материалов обеспечивает не имеющий себе равных срок службы и надёжность контактов.
Модель (режим переключения) | 8496A (ручной) |
Диапазон частот, ГГц | от 0 до 4 |
Пределы ослабл., дБ | от 0 до 110, шаг 10 дБ |
Макс. КСВ | 1,5 |
Внутр. потери при установке 0 дБ | 0,6 дБ + 0,07 дБ /ГГц |
Погрешность ослабл., дБ | - |
Ном. мощность, мин. срок службы |
1 Вт средн., 100 Вт пик. при 10 мкс макс. 5 миллионов циклов на секцию |
Напряжение соленоида, время перекл., мощность | – |
Габарит. размеры, Ш х В х Г, мм масса в упаковке, кг |
73 х 43 х 159 0,9 |
Опции соединителей | 001, 002, 003 |
Опции | Описание |
8496A-001 | Механический шаговый аттенюатор с разъемами N(f) типа |
8496A-002 | Механический шаговый аттенюатор с разъемами SMA(f) типа |
8496A-003 | соединители APC-7 |
Модели | Описание |

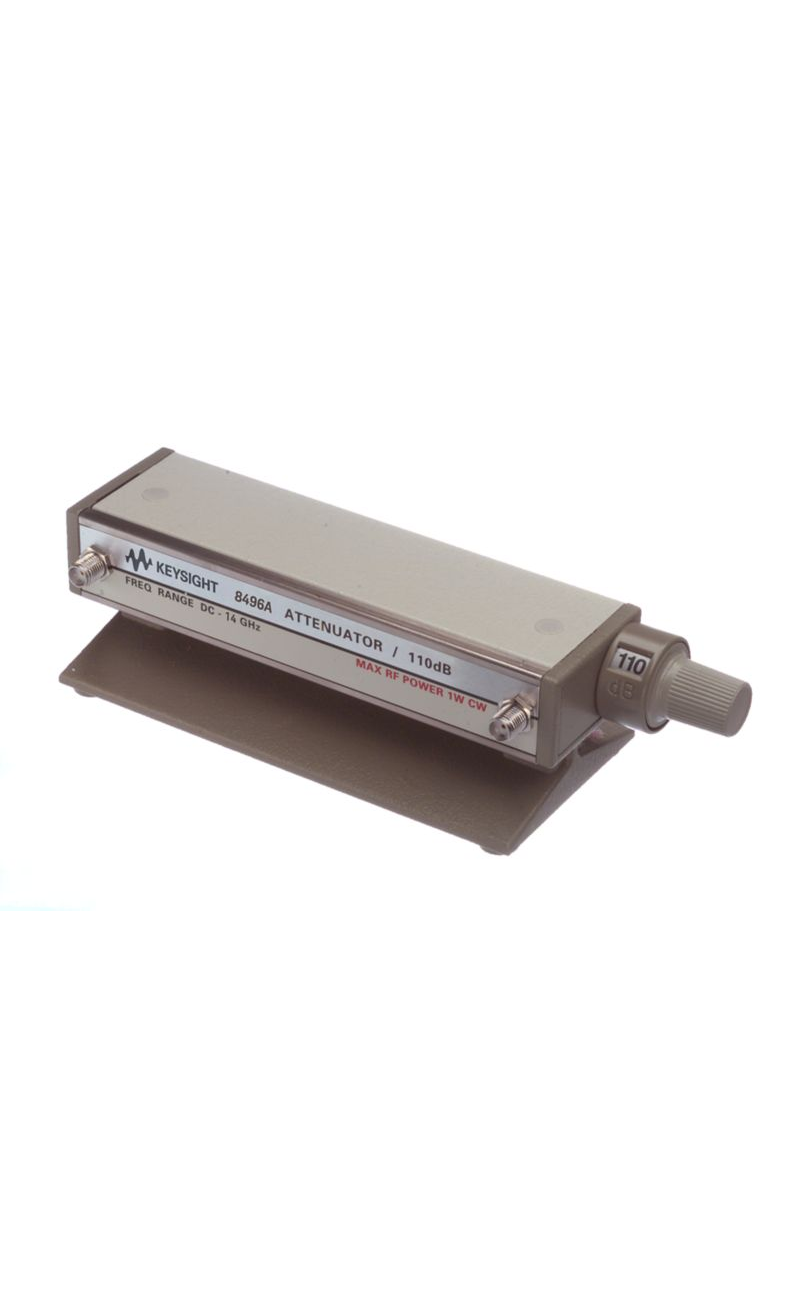

8496A | Механический шаговый аттенюатор, 0 - 4 ГГц, 0 - 110 дБ, 10 дБ шаг |
