Описание

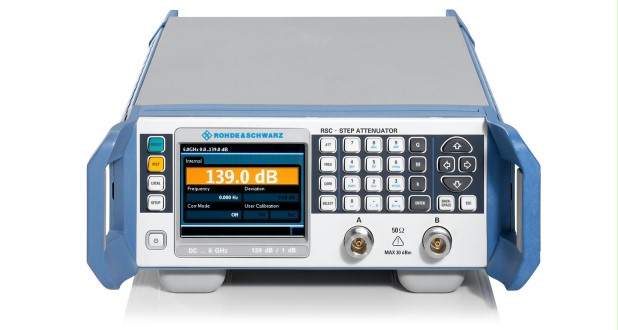

Rohde & Schwarz RSC состоит из базового блока и встроенного ступенчатого аттенюатора до 6 или 18 ГГц. Также к базовому блоку могут подключаться внешние ступенчатые аттенюаторы в диапазоне частот до 40 или 67 ГГц. Используемая заводская калибровка компенсации АЧХ аттенюаторов обеспечивает высокую точность установки ослабления. Кроме того, для учета влияния подключенных к аттенюатору дополнительных СВЧ устройств, может использоваться пользовательская коррекция ослабления. Управление аттенюаторами осуществляется как с передней панели базового блока, так и дистанционно с управляющего ПК через интерфейсы GPIB, USB или LAN.
Выдающиеся технические характеристики
- Дискретность установки ослабления: от 0 до 115 дБ
- Диапазон частот: от 0 до 18 ГГц
- Компенсация АЧХ
- Погрешность: 5 дБ
- Повторяемость: 0,02 дБ (тип)
- Передняя панель, N(гнездо)
Системная интеграция
- Управление 4 внешними аттенюаторами одним базовым блоком
- Пользовательская коррекция ослабления дополнительных СВЧ устройств (кабелей, аттенюаторов)

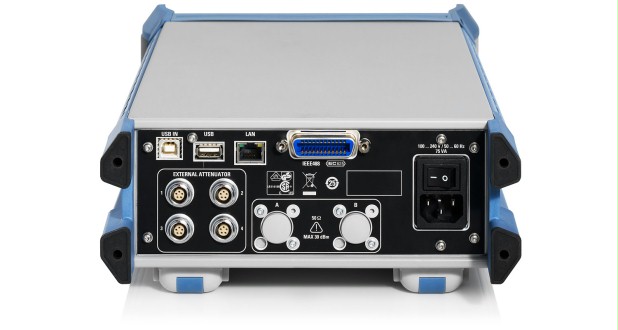

- Интерфейсы GPIB, USB или LAN в стандартной комплектации
- Поддержка команд дистанционного управления предыдущих моделей аттенюаторов R&S®RSP, RSG, DPS и др.
Удобство в работе
- Управление при помощи клавиатуры или манипулятора мышь
- Сохранение и вызов предустановленных значении
- Компактный размер (1/2x19", 2 единицы по высоте)
Характеристики
Internal step attenuators | ||||
Model | 03/13 | 04/14 | 05/15 | |
Frequency range | DC to 6 GHz | DC to 6 GHz | DC to 18 GHz | |
Attenuation range | 0 dB to 139 dB | 0 dB to 139.9 dB | 0 dB to 115 dB | |
Connectors | type N (f) | |||
Minimum attenuation step size | 1 dB | 0.1 dB | 5 dB | |
Matching | up to | > 20 dB | > 20 dB | > 20 dB |
Attenuation uncertainty (relative to attenuation at 0 dB) | up to | < 0.2 dB + 1 % of attenuation value | < 0.07 dB + 0.5 % of attenuation value (corrected) | < 0.6 dB + 1 % of attenuation value |
Repeatability | typ. 0.02 dB | |||
Maximum power-handling capability | CW | 1 W | ||
pulse < 10 µs | 200 W | |||
Maximum voltage | pulse < 10 µs | 150 V | ||
Operating life | > 10 × 106 switching cycles | |||
Switching speed | < 25 ms | < 25 ms | < 30 ms |
External step attenuators | |||
Type | R&S®RSC-Z405 | R&S®RSC-Z675 | |
Frequency range | DC to 40 GHz | DC to 67 GHz | |
Attenuation range | 0 dB to 75 dB | 0 dB to 75 dB | |
Connector | 2.92 mm (f) | 1.85 mm (f) | |
Minimum attenuation step size | 5 dB | 5 dB | |
Matching | up to | > 20 dB | > 20 dB |
Attenuation uncertainty (relative to attenuation at 0 dB) | up to | < 0.5 dB | < 0.5 dB |
Repeatability | typ. 0.02 dB | ||
Maximum power-handling capability | CW | 1 W | |
pulse < 10 µs | 200 W | ||
Maximum voltage | pulse < 10 µs | 150 V | |
Operating life | > 10 × 106 switching cycles | ||
Switching speed | < 30 ms |
Документы
Rohde and Schwarz RSC Specification
878.8 Кб
Описание
Опции | Описание |
RSC-Z405 | Внешний шаговый аттенюатор 0 - 40 ГГц, 75 дБ, шаг 5 дБ, 2,92 мм(f) |
RSC-Z675 | Внешний шаговый аттенюатор 0 - 67 ГГц, 75 дБ, шаг 5 дБ, 1.85 мм(f) |
RSC-Z41 | Кабель управления для подключения внешних аттенюаторов RCS-Z405/Z675 к блоку аттенюатора RSC |
RSC-Z42 | Кабель управления для подключения внешних аттенюаторов RCS-Z405/Z675 к ПК |
Модели
Модели | Описание |
R&S RSC.02 | Step Attenuator, control of external step attenuators (without integrated attenuator) |
R&S RSC.03 | Программируемый шаговый аттенюатор 0 - 6 ГГц, 139 дБ, шаг 1 дБ, N(f) разъемы на передней панели |
R&S RSC.13 | Программируемый шаговый аттенюатор 0 - 6 ГГц, 139 дБ, шаг 1 дБ, N(f) разъемы на задней панели |
R&S RSC.04 | Программируемый шаговый аттенюатор 0 - 6 ГГц, 139,9 дБ, шаг 0,1 дБ, N(f) разъемы на передней панели |
R&S RSC.14 | Программируемый шаговый аттенюатор 0 - 6 ГГц, 139,9 дБ, шаг 0,1 дБ, N(f) разъемы на задней панели |
R&S RSC.05 | Программируемый шаговый аттенюатор 0 - 18 ГГц, 115 дБ, шаг 5 дБ, N(f) разъемы на передней панели |
R&S RSC.15 | Программируемый шаговый аттенюатор 0 - 18 ГГц, 115 дБ, шаг 5 дБ, N(f) разъемы на задней панели |
