с диапазоном 2 Гц - 50 ГГц

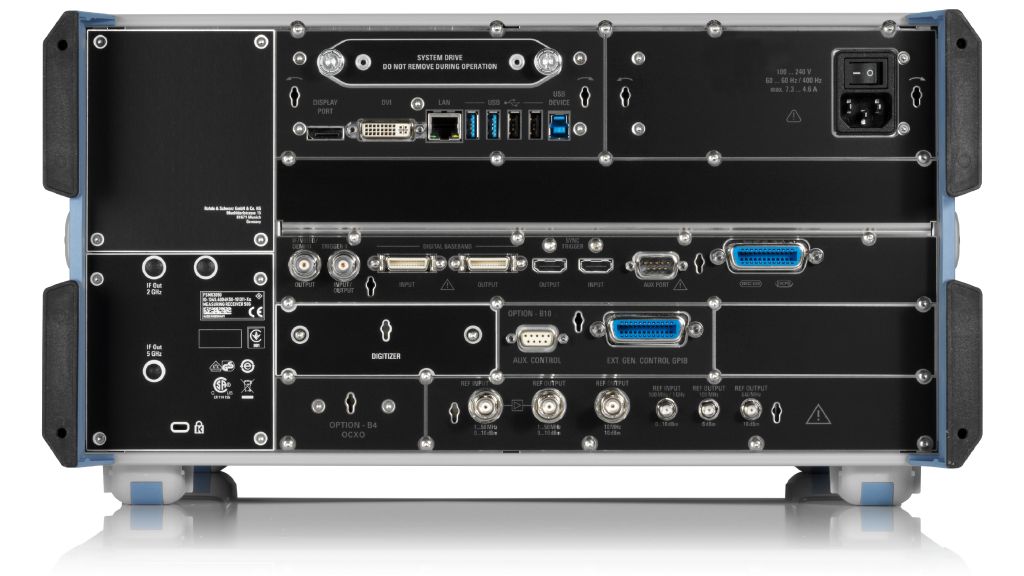

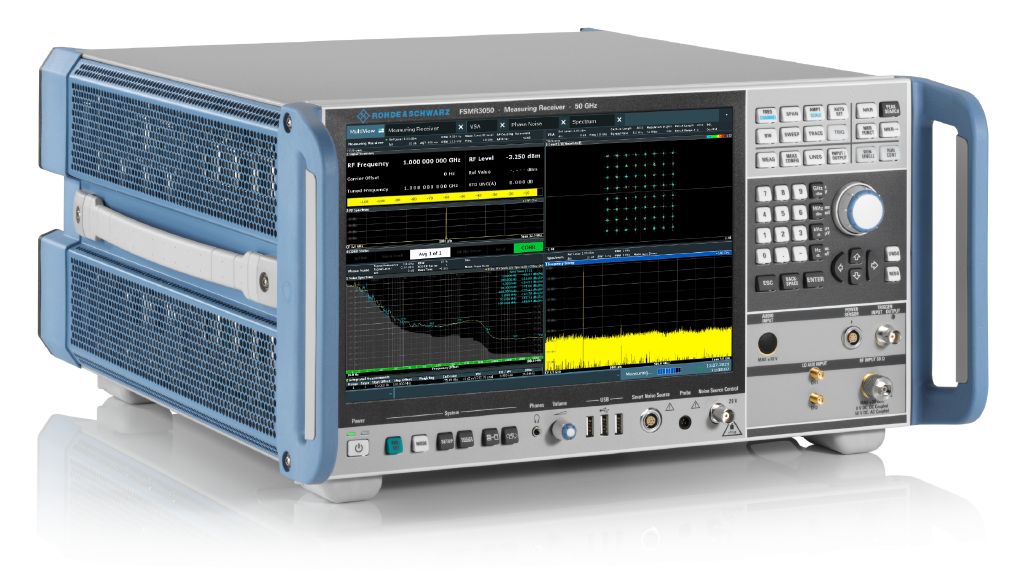

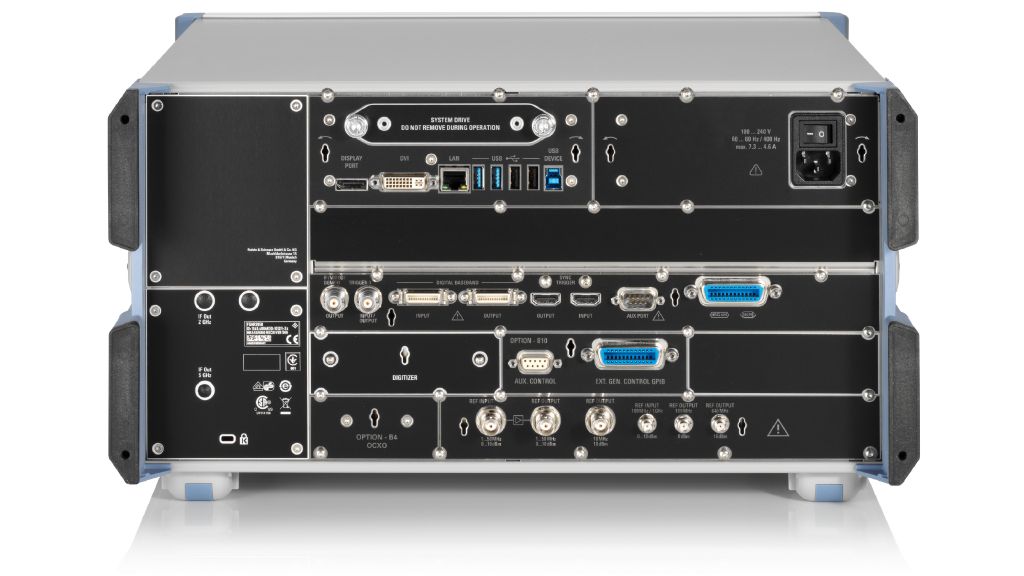

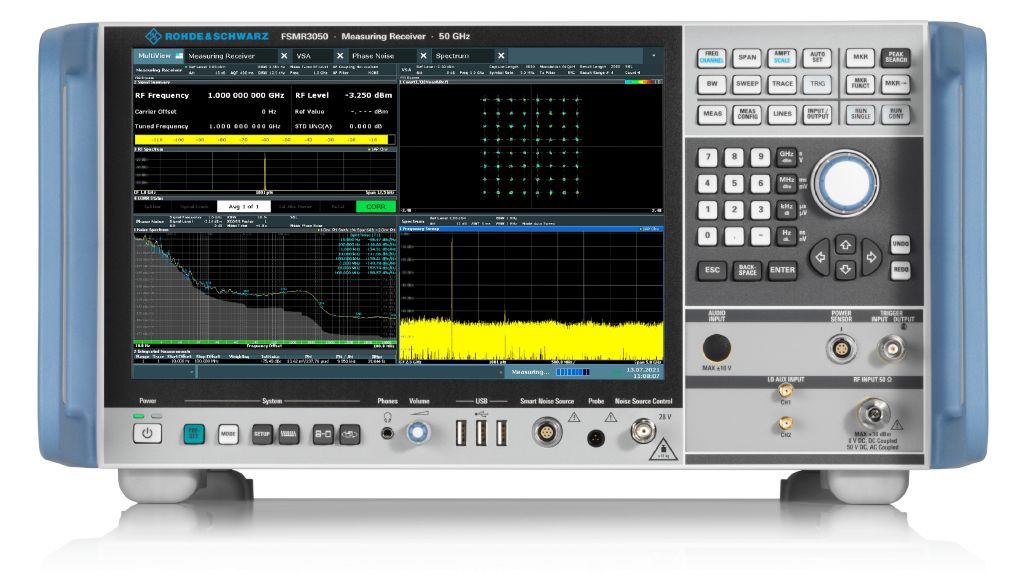

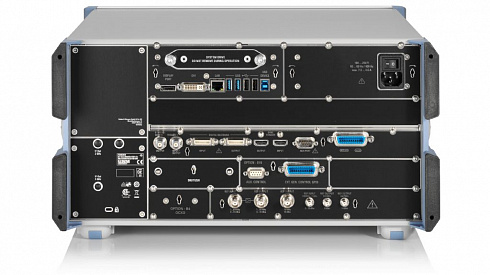

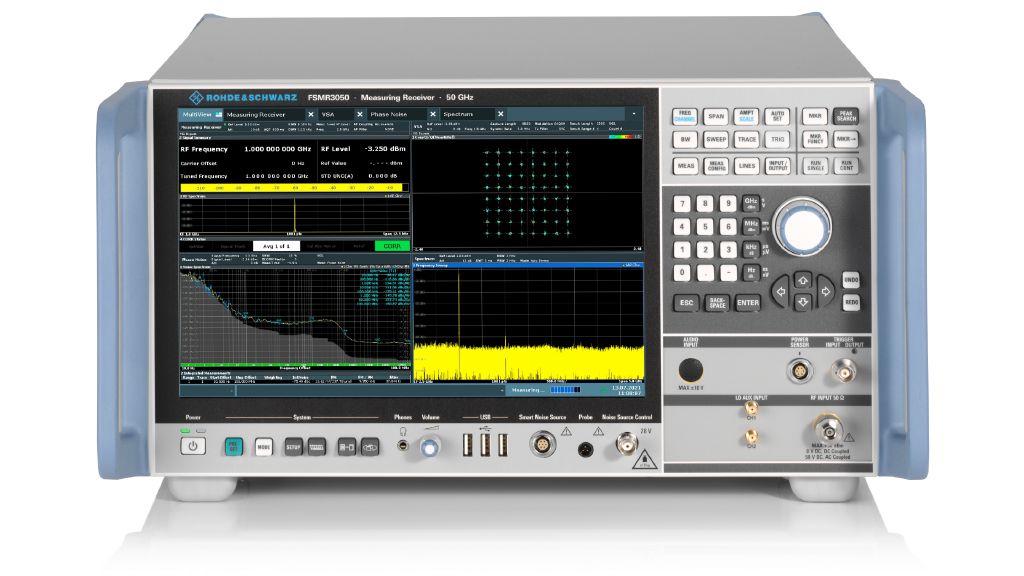

Прибор R&S®FSMR3000 разработан специально для выполнения поверки генераторов и фиксированных или перестраиваемых аттенюаторов. При этом в конструкцию добавлена возможность сочетания четырех типов измерительного оборудования в моноблочном исполнении, а именно:
- Измерительный приемник с высокой линейностью АЧХ (менее 0.01 дБ),
- Анализатор аналоговых (АМ/ЧМ/ФМ) и цифровых модуляций
- Анализатор фазовых шумов с кросскорреляцией ( -163 дБн (нес. 1ГГц, отс.10кГц))
- Анализатор спектра высшего класса
Концепция «четыре в одном» дает метрологической лаборатории широкие возможности для аккредитации и эталонизации в направлениях:
- Измерение абсолютной мощности,
- Измерение ослабления,
- Анализ модуляции АМ, ЧМ, ФМ,
- Анализ фазовых и амплитудных шумов.
Эти и другие возможности новой платформы увеличивают спектр выполняемых измерений и делают процедуру поверки генераторов и аттенюаторов простой и эффективной.
R&S FSMR3000 разработан для упрощения процедуры поверки генераторов сигналов и аттенюаторов. Диапазон рабочих частот прибора в зависимости от модели составляет от 2 Гц до 8 ГГц, 26.5 ГГц или 50 ГГц. Также стоит отметить широкий динамический диапазон: от -152 до + 30 дБмВт. Высокая линейность тракта ± (0,009 дБ + 0,005 дБ на шаг 10 дБ) в связке с внешним датчиком мощности обеспечивают высокоточные измерения уровня. Например, датчик серии R&S NRP50T может покрывать весь частотный диапазон вплоть до 50 ГГц.
Наряду с этим прибор обеспечивает анализ аналоговых видов модуляции AM, ЧM и ФM. Можно измерить глубину модуляции AM от 0 до 100% и отклонения частоты FM до 16 МГц. Есть возможность укомплектовать прибор 16-битным аналого-цифровым преобразователем (опция FSMR3-B80) с частотой 200 млн отсчетов/с для анализа модуляции с полосой сигнала до 80 МГц. Если установлена эта опция, то также возможны измерения сигналов с цифровой модуляцией.
Метрологические лаборатории решают множество измерительных задач. Для этих задач часто требуется анализатор спектра с широким набором функций и наилучшими РЧ характеристиками. С аппаратной опцией FSMR3-B1 измерительный приемник FSMR3000 получает полнофункциональный анализатор спектра и сигналов. Фактически опция FSMR3-B1 эквивалентна анализатору спектра и сигналов высшего класса FSW.
| Наименование параметра | Значение | ||||
|---|---|---|---|---|---|
| Частотный диапазон | R&S®FSMR3008 (соединитель порта N(f)) | от 2 Гц до 8 ГГц DC coupled от 10 МГц до 8 ГГц AC coupled |
|||
| R&S®FSMR3026 (соединитель порта APC3,5мм) |
от 2 Гц до 26,5 ГГц DC coupled от 10 МГц до 26,5 ГГц AC coupled |
||||
| R&S®FSMR3050 (соединитель порта APC1,85мм) |
от 2 Гц до 50 ГГц DC coupled от 10 МГц до 50 ГГц AC coupled |
||||
| Стабильность опорного генератора (старение) |
Стандартно | 1 × 10–7 /год | |||
| Опция FSMR3-B4 | 3 × 10–8 /год | ||||
| Режим приемника | |||||
| Измерение мощности с использованием датчиков мощности серии R&S®NRP и NRP-Z27/-Z37 Диапазон частот и уровней см. характеристики датчиков мощности |
|||||
| Макс. мощность | Средняя | 0,5 Вт (+27 дБмВт) режим CW 1 Вт (+30 дБмВт) макс. 10 минут |
|||
| Импульсная | 30 мкВт | ||||
| Диапазон мощности с использованием NRP-Z27/-Z37 |
4 мкВт – 400 мВт (-24 дБмВт до +26 дБмВт) до 1 Вт (+30 дБмВт) макс. 10 минут |
||||
| Измерение мощности с использованием внутреннего приемника | |||||
| Диапазон частот | От 100 кГц до 8/26,5/50 ГГц | ||||
| Формат данных | дБ, дБмВт | ||||
| Диапазон уровней | от -152 дБмВт с опц. FSMR3-В24 | ||||
| Измерение модуляций | |||||
| АМ | Глубина модуляции | от 0 % до 100 % | |||
| Погрешность измерения | < 0,4% в диапазоне до 100 кГц < 1,2% в диапазоне до 1 МГц |
||||
| ЧМ | Девиация частоты | макс. 50 кГц при f <10 МГц макс. 5 МГц при f 10 МГц-1 ГГц макс. 16 МГц при f 1 Гц-50 ГГц |
|||
| Погрешность измерения | < 0.5% × (AF + ЧМ дев.) + 5 Гц | ||||
| ФМ | Девиация частоты | макс. 10000 рад. (при f< 16 МГц / AF) | |||
| Погрешность измерения | < 0.5 % на чтение + 0.002 рад. | ||||
| Режим анализатора спектра (опция FSMR3-B1) | |||||
| Детекторы трасс | Макс.пик, мин.пик, авто пик, sample, СКЗ, среднее | ||||
| Уровень собственных фазовых шумов | -140 дБн (1 Гц) при отстр. 10 кГц на несущей 1ГГц (тип.) | ||||
| Время свипирования | |||||
| При полосе обзора > 10 Гц | от 2,5 мс до 16000 сек. | ||||
| При полосе обзора 0 Гц | от 1 мкс до 16000 сек. | ||||
| Режим анализатора фазовых шумов с кросскорреляцией (опция FSMR3-B60) | |||||
| Чувствительность к фазовым шумам в дБн (1 Гц) | |||||
| Частота несущей | Частота отстройки от несущей | ||||
| 1 Гц | 10 Гц | 10 кГц | 1 МГц | 30 МГц | |
| 1 МГц | -115 | -140 | -176 | ||
| 10 МГц | -115 | -140 | -176 | -176 | |
| 100 МГц | -95 | -120 | -173 | -178 | -178 |
| 1 ГГц | -75 | -102 | -163 | -173 | -174 |
| 3 ГГц | -65 | -92 | -153 | -166 | -174 |
| 7 ГГц | -58 | -85 | -146 | -159 | -174 |
| 10 ГГц | -55 | -82 | -137 | -156 | -174 |
| 16 ГГц | -51 | -78 | -139 | -152 | -171 |
| 26 ГГц | -47 | -74 | -135 | -148 | -167 |
| 50 ГГц | -41 | -68 | -129 | -142 | -164 |
| Опции | Описание |
| R&S®FSMR3-B1 | Spectrum analyzer, 2 Hz to 8 GHz |
| R&S®FSMR3-B1 | Spectrum analyzer, 2 Hz to 26 GHz |
| R&S®FSMR3-B1 | Spectrum analyzer, 2 Hz to 50 GHz |
| R&S®FSMR3-B4 | OCXO, precision frequency reference |
| R&S®FSMR3-B8 | Resolution bandwidth up to 80 MHz |
| R&S®FSMR3-B8E | Resolution bandwidth up to 40 MHz |
| R&S®FSMR3-B10 | External generator control |
| R&S®FSMR3-B13 | Highpass filter |
| R&S®FSMR3-B18 | Spare solid-state drive (removable hard drive) |
| R&S®FSMR3-B24 | RF preamplifier, 100 kHz to 8 / 26,5 / 50 GHz |
| R&S®FSMR3-B80 | 80 MHz analysis bandwidth |
| R&S®FSMR3-B65 | LO inputs for residual phase noise measurements |
| R&S®FSMR3-B60 | Phase noise analyzer with cross correlation, 1 MHz to 8 /26 /50 GHz |
| Модели | Описание |
| R&S®FSMR3008 | Measuring receiver, 100 kHz to 8GHz |
| R&S®FSMR3026 | Measuring receiver, 100 kHz to 26.5 GHz |
| R&S®FSMR3050 | Measuring receiver, 100 kHz to 50 GHz |
