Описание

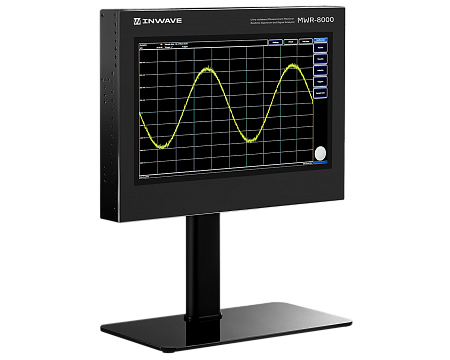

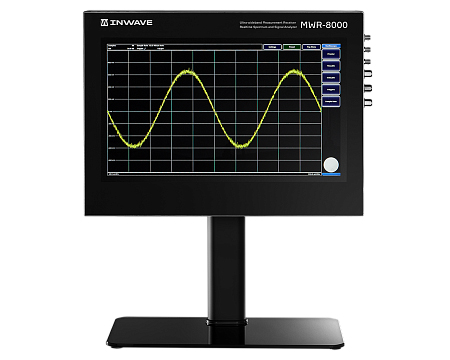

Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам.
- 21.5” графический сенсорный дисплей для подробного исследования сигналов
- 800 МГц полоса анализа спектра реального времени, записи, демодуляции
- 100 Гбит/с Ethernet (QSFP28) интерфейс ввода-вывода для соединения с внешней системой хранения
- Фазовый шум -137 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц
- Чувствительность -155 дБм/Гц, динамический диапазон 135 дБ/Гц
- Частота дискретизации 4 ГГц, разрядность АЦП 12 бит
- 64 Гб объем встроенной памяти выборок для записи на скорости 4 Гвыб/с
- Опция по измерению фазовых шумов • Доступен в 2-х канальном исполнении
- Опция по анализу сигналов со всеми априорно неизвестными параметрами
- Опция «доступ пользователя к программированию ПЛИС» (Virtex Ultrascale)
Характеристики
Характеристика | Ед. изм. | Значения |
диапазон рабочих частот | кГц, ГГц | 8 кГц–1.5 ГГц | 4 ГГц | 8 ГГц (опции) |
чувствительность при 25°C | дБм/Гц | -155 |
избирательность | дБ | 90 |
динамический диапазон | дБ | 135 |
точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе | дБм | -13 (-18) |
диапазон ослаблений входного аттенюатора | дБ | 0 .. 31.5, шаг 0.5 |
коэффициент шума | дБ | 10 (12) |
уровень фазовых шумов на отстройке 10 кГц от несущей | дБн/Гц | -137 (-132) несущая 1 ГГц |
скорость сканирования при спектральном разрешении 100 кГц | ГГц/с | 40 |
число каналов приема | 1 | 2 (опции) | |
максимальная полоса приема, демодуляции и записи | МГц | 800 |
максимальная полоса анализа реального времени при спектральном разрешении 100 кГц | МГц | 800 |
минимальная полоса разрешения | Гц | 0.1 |
объем внутренней памяти | Гб | 64 |
интерфейсы вывода данных | Гбит/с | 10 Ethernet (QSFP28) 1 Ethernet (RJ-45) |
формат вывода данных | временная выборка (I/Q) вещественный спектр (дБм) комплексный спектр |
Описание
Опции | Описание |
MWR-OCXO | Термостатированный опорный генератор (OCXO) |
MWR-RB | Рубидиевый опорный генератор |
MWR-RB-ENH | Улучшенный рубидиевый опорный генератор |
MWR-2CH | 2-й канал приема (1.5 ГГц макс.) |
MWR-ULPN | Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц) |
MWR-RC | Удаленное управление |
MWR-UPR | Доступ пользователя к программированию ПЛИС |
MWR-RT | Анализ спектра в реальном времени |
MWR-EMP | Улучшенная защита по входу |
MWR-DDR | DDR-память объемом 64 Гб |
MWR-SW | 2-й РЧ-вход (переключаемый) для ВЧ-канала |
MWR-SFP+ | Удаленное управление, скорость интерфейса 10 Гбит/с (SFP+) |
MWR-100G | Интерфейс ввода-вывода 100 Гбит/с (QSFP28) |
MWR-UVSA | Векторный анализ сигналов со всеми априорно неизвестными параметрами |
MWR-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управ- ление осуществляется от внешнего ПК через Ethernet) |
Модели
Модели | Описание |
MWR-8000 | Измерительный приемник |
