Описание
Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам.
- Новая архитектура РПУ позволяет получить одновременно высокую избирательность (85 дБ ном.), широкую максимальную полосу приема (260 МГц), низкий уровень паразитных составляющих (-80 дБн ном.)
- Гетеродин приемника построен с использованием классической схемы ФАПЧ
- Интерфейс ввода-вывода данных со скоростью 1 Гб/c (Ethernet SFP) обеспечивает передачу в реальном времени временных выборок, комплексных или вещественных спектров сигналов с шириной полосы до 11 МГц на устройство хранения или систему обработки. Длительность записи ограничена объемом внешнего устройства хранения
- Опционально РПУ поставляется в когерентной синхронной двухканальной реализации. В данной комплектации гетеродин, генератор тактовых частот АЦП, сигнал запуска начала измерения являются общими для обоих каналов приема
Характеристики
Характеристика | Ед. изм. | Значения |
диапазон рабочих частот | кГц, ГГц | 8 кГц–4 ГГц | 8.5 ГГц | 10 ГГц | 13.5 (опции) |
чувствительность при 25°C, 1 ГГц | дБм/Гц | -163 |
избирательность | дБ | 85 |
динамический диапазон | дБ | 147 |
точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе | дБм | -13 (-16) |
диапазон ослаблений входного аттенюатора | дБ | 0 .. 31.5, шаг 0.5 |
коэффициент шума | дБ | 8 (10.4) |
уровень фазовых шумов на отстройке 10 кГц от несущей | дБн/Гц | -107 несущая 1 ГГц |
скорость сканирования при спектральном разрешении 100 кГц | ГГц/с | 23 |
число каналов антенного переключателя | 2 | |
максимальная полоса приема | МГц | 260 |
интерфейсы вывода данных | Гбит/с | 10 Ethernet (SFP+) |
формат вывода данных | вещественный спектр (дБм) комплексный спектр временная выборка (I/Q) |
Описание
Опции | Описание |
MWR-OCXO | Термостатированный опорный генератор (OCXO) |
MWR-SW | Антенный переключатель (2 канала) |
MWR-RC | Удаленное управление |
MWR-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
MWR-UVSA | Векторный анализ сигналов со всеми априорно неизвестными параметрами |
Модели
Модели | Описание |

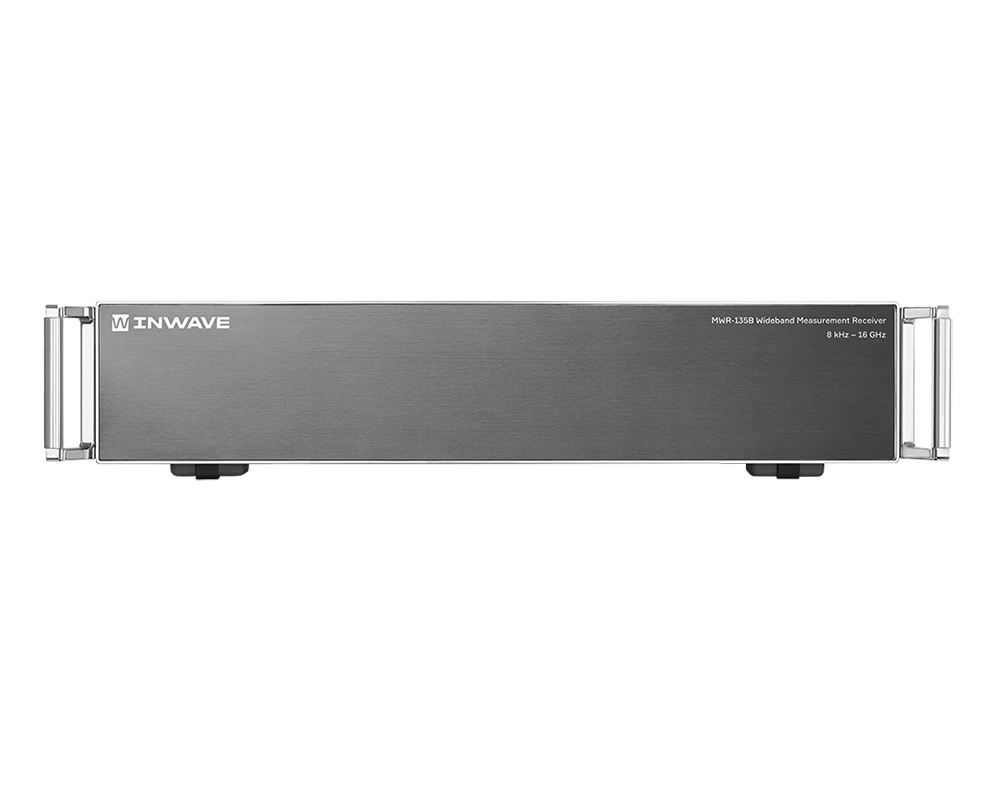

MWR-135B | Измерительный приемник |
