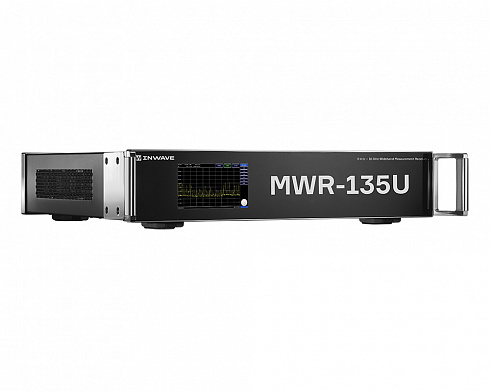

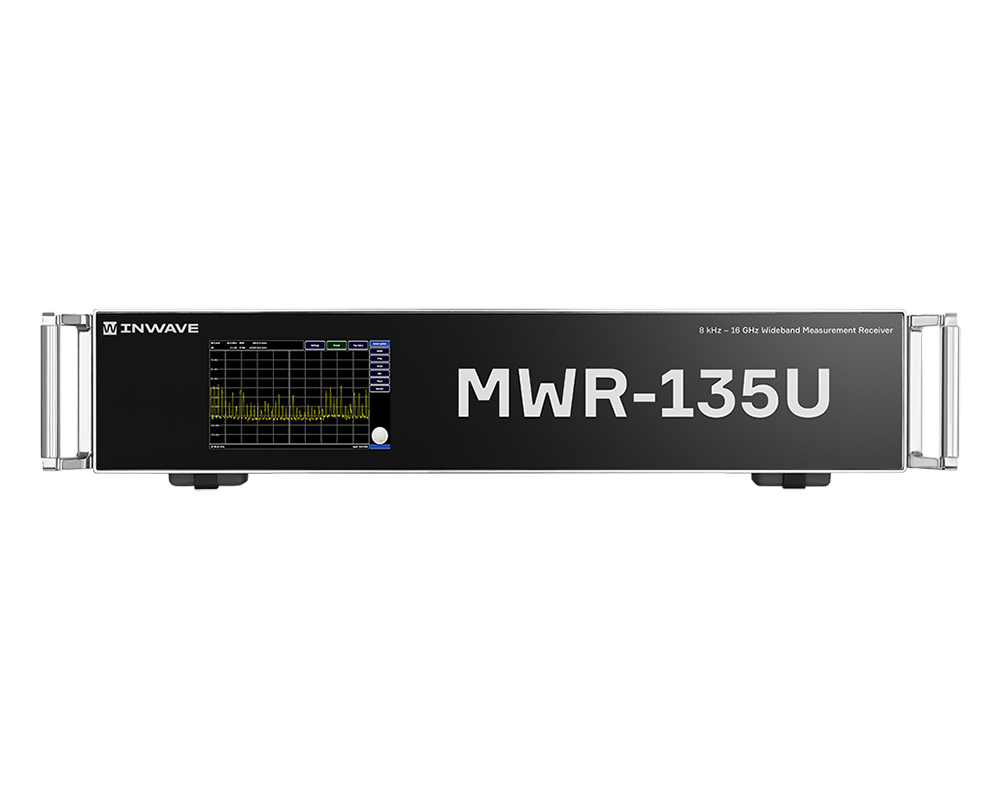

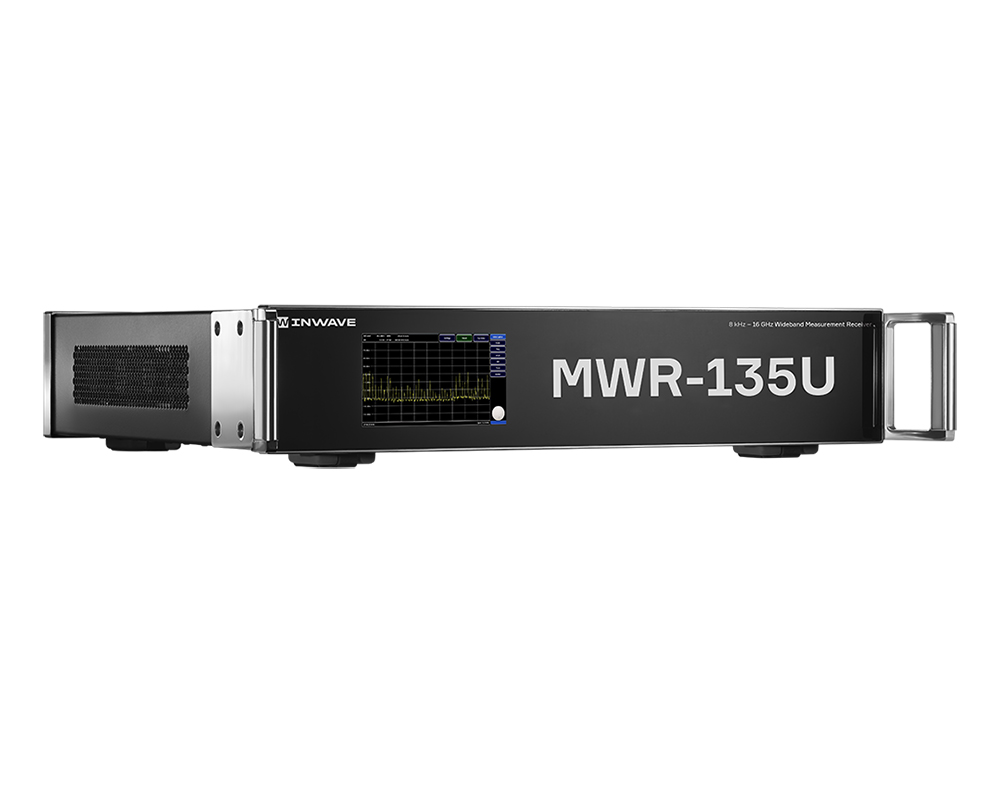

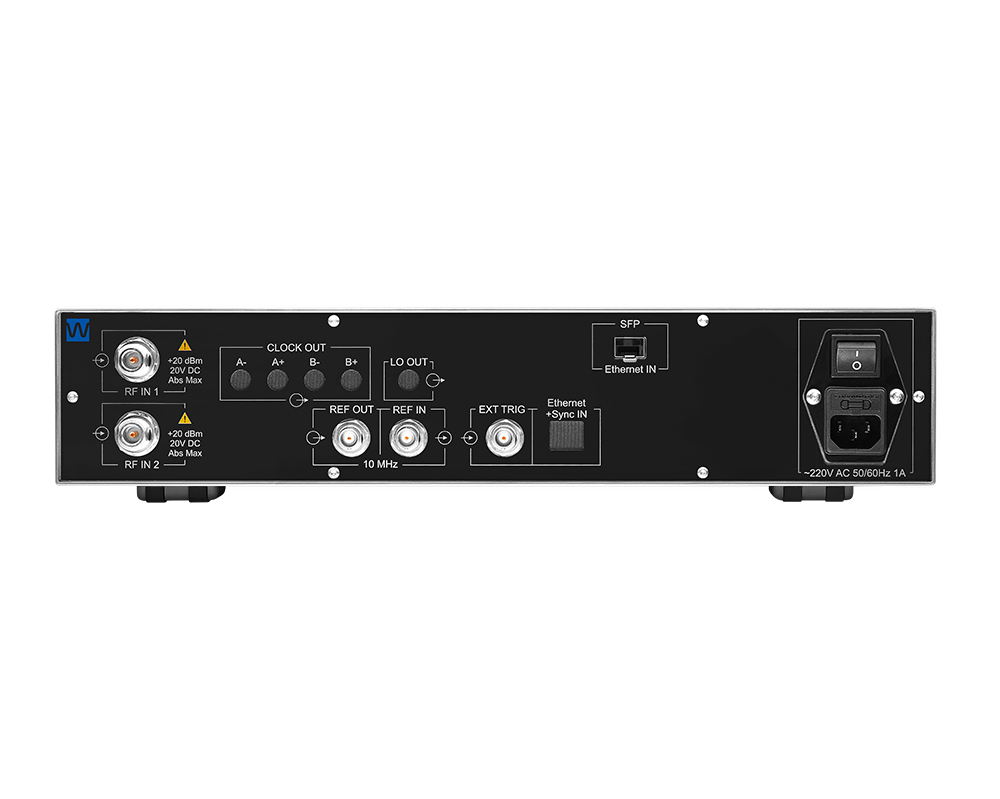

Измерительный приемник INWAVE MWR-135U с диапазоном от 8 кГц до 13,5 ГГц
Подробнее
Описание
Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам.
- Новая архитектура РПУ позволяет получить одновременно высокую избирательность (90 дБ ном.), широкую максимальную полосу приема (260 МГц), низкий уровень паразитных составляющих (-90 дБн ном.)
- Гетеродин приемника построен с использованием схемы прямого цифрового синтеза частоты (DDS) и модифицированной схемы ФАПЧ, осуществляющей понижение частоты за счет смесителей вместо делителей. Это обеспечило низкий уровень фазовых шумов (-139 дБн/Гц ном. на отстройке 10 кГц от несущей 1 ГГц), позволяющий осуществлять прием маломощных сигналов вблизи мощных мешающих сигналов, а также высокую скорость перестройки
- Прибор обеспечивает следующие возможности:
- Анализ спектра в реальном времени в полосе 260 МГц
- Минимальную полосу разрешения (RBW) 0.1 Гц, что расширяет возможности по работе с маломощными и сверхузкополосными сигналами
- Интерфейс ввода-вывода данных со скоростью 10 Гб/c (Ethernet SFP+) для передачи в реальном времени временных выборок, комплексных или вещественных спектров сигналов с шириной полосы до 130 МГц на устройство хранения или систему обработки. Длительность записи ограничена объемом внешнего устройства хранения
- Встроенную DDR-память выборок объемом 67108864 отсчетов для записи сигналов в полосе до 260 МГц
- Программирование ПЛИС доступно пользователю (Kintex-7)
- Опционально РПУ поставляется в когерентной синхронной двухканальной реализации. В данной комплектации гетеродин, генератор тактовых частот АЦП, сигнал запуска начала измерения являются общими для обоих каналов приема
Характеристики
Описание
| Опции | Описание |
| MWR-OCXO | Термостатированный опорный генератор (OCXO) |
| MWR-RB | Рубидиевый опорный генератор |
| MWR-RB-ENH | Улучшенный рубидиевый опорный генератор |
| MWR-ULPN | Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц) |
| MWR-SW | Антенный переключатель (2 канала) |
| MWR-DDR | DDR-память объемом 2 Гб с максимальной полосой записи 130 МГц |
| MWR-DDR+ | DDR-память объемом 2 Гб с максимальной полосой записи 260 МГц |
| MWR-EMI | Набор ЭМИ фильтров |
| MWR-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
| MWR-SFP | Удаленное управление, скорость интерфейса 1 Гбит/с (SFP) |
| MWR-SFP+ | Удаленное управление, скорость интерфейса 10 Гбит/с (SFP+) |
| MWR-RT | Анализ спектра в реальном времени |
| MWR-UVSA | Векторный анализ сигналов со всеми априорно неизвестными параметрами |
| MWR-AMFM | Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход Line Out |
| MWR-PN | Измерение фазовых шумов |
| MWR-UPR | Доступ пользователя к программированию ПЛИС |
Модели
| Модели | Описание |
| MWR-40U | Измерительный приемник, частотный диапазон 8 кГц – 4 ГГц |
| MWR-85U | Измерительный приемник, частотный диапазон 8 кГц – 8,5 ГГц |
| MWR-100U | Измерительный приемник, частотный диапазон 8 кГц – 10 ГГц |
| MWR-135U | Измерительный приемник, частотный диапазон 8 кГц – 13,5 ГГц |
