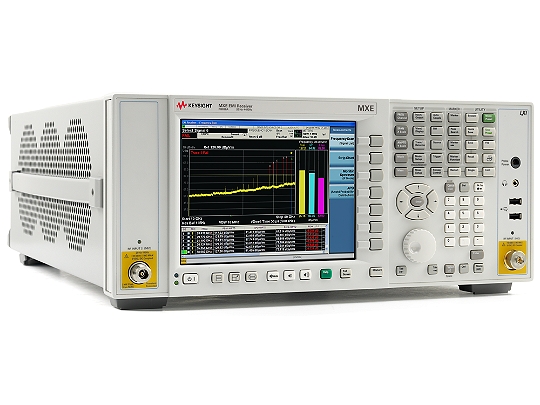

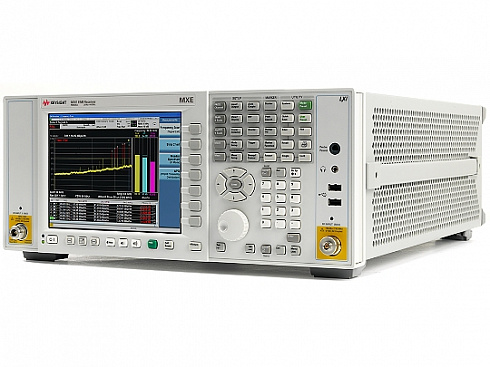

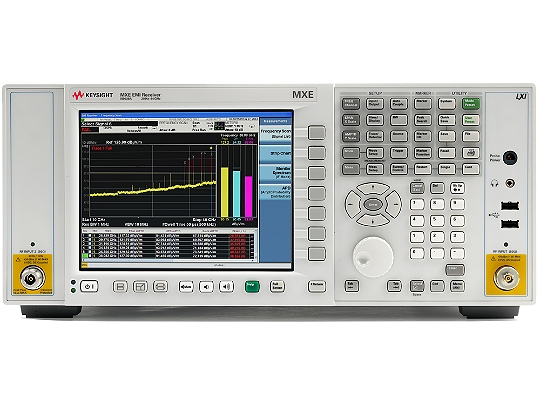

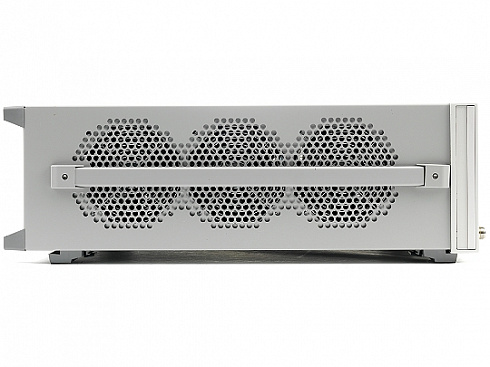

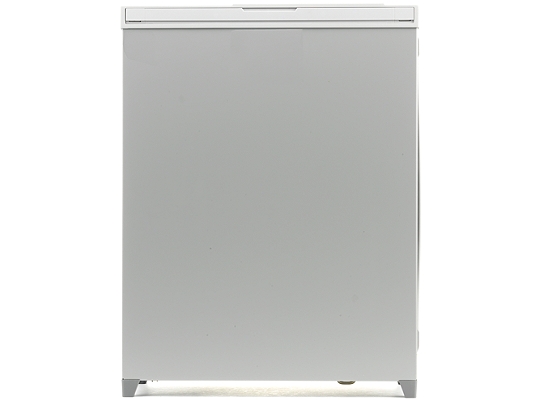

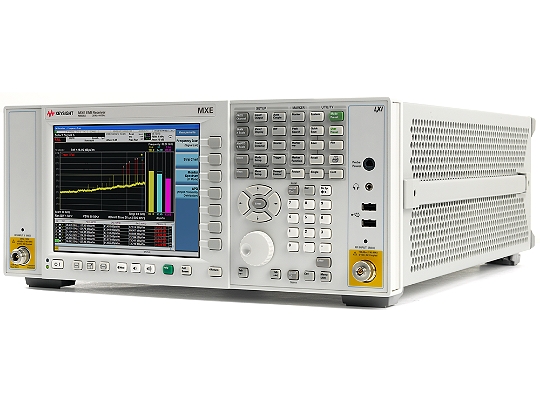

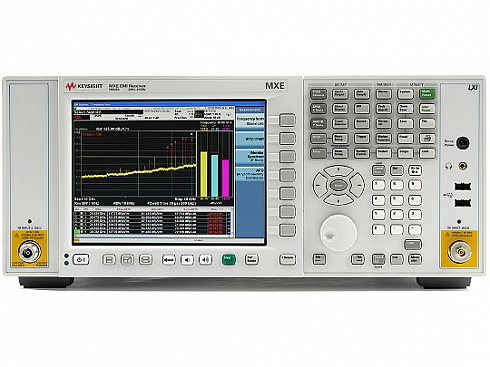

Приемник MXE для измерения ЭМП на полное соответствие Keysight N9038A с диапазоном частот от 3 Гц до 44 ГГц
Подробнее
Описание
Ключевые возможности
- Диапазон частот: от 3 Гц до 3,6 ГГц, 8,4 ГГц, 26,5 ГГц или 44 ГГц
- Полосы пропускания по уровню минус 3 дБ (стандарт) или минус 6 дБ (в соответствии с требованиями CISPR и MIL-STD)
- Типы детекторов: квазипиковый, средних значений и СКЗ
- Расширенные возможности диагностики
Основные технические характеристики
- Соответствие требованиям CISPR 16-1-1 2010 и MIL-STD-461F
- Суммарная погрешность измерения уровня: ±0,23 дБ
- Средний уровень собственных шумов (DANL) (1 ГГц): –167 дБм (с предусилителем и и функцией компенсации собственных шумов NFE)
- Фазовый шум: –114 дБн/Гц, отстройка 10 кГц
Измерение ЭМП, средства диагностики, калибровка
- Функциональные возможности измерений ЭМС: одновременно работающие детекторы, списки сигналов, таблицы сканирования, ограничительные линии и корректирующие коэффициенты
- Возможности сканирования во временной и частотной областях
- Расширенные средства анализа: ленточная диаграмма, функции маркеров, масштабирование полосы обзора, обзор зоны и отображение спектрограмм, анализ спектра в режиме реального времени (опция)
- Калибровка в лаборатории, аккредитованной по стандарту ISO 17025 (по заказу)
Использование в автоматизированных измерительных системах
- Соответствие классу С стандарта LXI, поддержка команд SCPI и драйверов IVI-COM

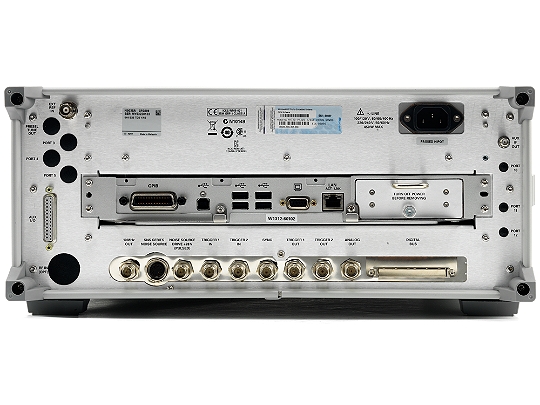

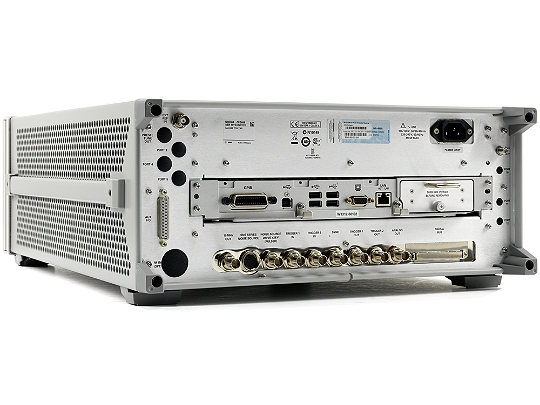

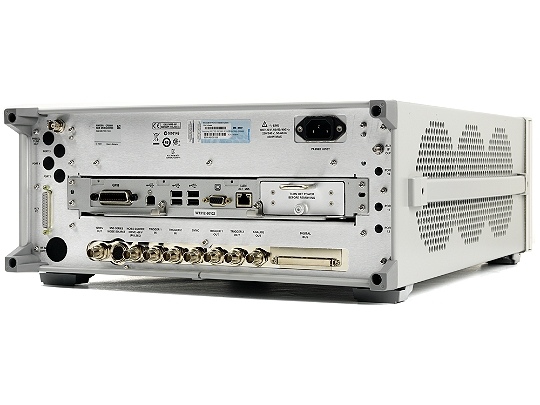

- Интерфейсы: USB 2.0, LAN 1000Base-T, GPIB
- Единый интерфейс пользователя анализаторов сигналов серии X/ открытая ОС Windows 7 в стандартной комплектации
Характеристики
| Характеристика | Значение |
| Частота | от 3 Гц до 44 ГГц |
| Опции расширения диапазона частот | 3,6 ГГц; 8,4 ГГц; 26,5 ГГц; 44 ГГц |
| Максимальная полоса анализа / пропускания | 85 МГц |
| Опции расширения полосы анализа | 10 МГц (станд.), 25 МГц, 85 МГц |
| Максимальная полоса пропускания реального времени | 85 МГц |
| Полоса анализа в режиме реального времени | 85 МГц |
| Средний уровень собственных шумов (1 ГГц) | –167 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | –106 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | –114 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | –137 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,5 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +15 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | - |
| Приложения общего назначения | Программа векторного анализа сигналов 89600 VSA |
| Аналоговая демодуляция | |
| Базовый анализ IQ модуляции | |
| Соответствие требованиям стандарта CISPR 16-1-1 | |
| Приемник ЭМП гражданского и военного назначения | |
| Соответствие требованиям стандарта MIL-STD-461F | |
| Измерение коэффициента шума | |
| Измерение фазового шума | |
| Приложения для сотовой связи | - |
| Приложения для систем беспроводной связи | - |
| Приложения для цифрового видео | - |
| Уровень производительности | ◆◆◆◆◆◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,7 мкс |
| Динамич. диапазон, своб. от паразит. составляющих | 57 дБ |
| Режимы отображения | Плотность |
| Спектрограмма | |
| Спектрограмма плотности | |
| Зависимость мощности от времени (спектр) | |
| Зависимость мощности от времени (спектрограмма) | |
| Зависимость мощности от времени | |
| Режимы запуска | Запуск по частотной маске (FMT) |
| Запуск с временным разделением сигналов (TQT) | |
| Запуск по уровню | |
| Запуск по пачке ВЧ импульсов | |
| Запуск по сигналу сети питания | |
| Запуск по внешнему сигналу | |
| Запуск от периодического таймера | |
| Приложения с функцией запуска по частотной маске | Программа векторного анализа сигналов 89600 VSA |
| Анализатор спектра реального времени | |
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | –150 дБм/Гц |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | –151 дБм/Гц |
| Наличие измерительных приложений | Да |
| Настольные | Да |
| Потоковая передача данных в режиме реального времени | Да |
Документы
Описание
| Опции | Описание |
| N9038A-503 | Frequency Range, 3 Hz to 3.6 GHz |
| N9038A-508 | Frequency Range, 3 Hz to 8.4 GHz |
| N9038A-526 | Frequency Range, 3 Hz to 26.5 GHz |
| N9038A-544 | MXE EMI Receiver, 3 Hz to 44 GHz |
| N9038A-ESC | External Source Control |
| N9038A-SSD | Additional Removable Solid-State Drive |
| N9038A-SS1 | Additional removable solid state drive, Win10 |
| N9038A-YAS | Y-Axis Output |
| N9038A-CNF | Connector, RF Input, Type N, Female |
| N9038A-C35 | Connector, RF Input, 3.5 mm, Male |
| N9038A-UK6 | Commercial calibration certificate with test data |
| N9038A-A6J | ANSI Z540-1-1994 Calibration |
| N9038A-AMG | Cal + Uncertainties + Guardbanding (Accredited) |
| N9038A-B25 | Analysis Bandwidth, 25 MHz |
| N9038A-B85 | Analysis Bandwidth, 85 MHz |
| N9038A-TDS | Time Domain Scan |
| N9038A-RT1 | Real-time analysis up to 85 MHz BW, basic detection license |
| N9038A-EXM | External Mixing |
| N9038A-KB2 | US 65 key USB keyboard |
| N9038A-DVR | DVD-ROM/CD-R/RW drive |
| N9038A-1CP | Rack mount and handle kit |
| N9038A-1CN | Front handle kit |
| N9038A-1CM | Rack mount kit |
| N9038A-AB2 | Printed copy of EMI Receiver Chinese Getting Started and Troubleshooting Guide |
| R-50C-011-3 | Calibration Plan - Return to Keysight - 3 years |
| R-50C-011-5 | Calibration Plan - Return to Keysight - 5 years |
| R-50C-011-7 | Calibration Plan - Return to Keysight - 7 years |
| R-50C-011-10 | Calibration Plan - Return to Keysight - 10 years |
| R-50C-016-3 | Keysight Calibration + Uncertainties + Guardbanding - 3 years |
| R-50C-016-5 | Keysight Calibration + Uncertainties + Guardbanding - 5 years |
| R-50C-066-3 | Poverka Service - 3 Years (for use in Russia only) |
| R-50C-066-5 | Poverka Service - 5 Years (for use in Russia only) |
| R-51B-001-3C | Extended Warranty - Return to Keysight - 3 years |
| R-51B-001-5C | Extended Warranty - Return to Keysight - 5 years |
| R-51B-001-7C | Extended Warranty - Return to Keysight - 7 years |
| R-51B-001-10C | Extended Warranty - Return to Keysight - 10 years |
| R-Y5C-005-E | USB portable license |
| R-Y6C-001-L | 12-months, node-locked, software support subscription |
| R-Y6C-002-X | 24-months, floating (single site), software support subscription |
| R-Y6C-004-X | 24-months, transportable, software support subscription |
| R-Y6C-005-L | 12-months, USB portable, software support subscription |
| R-Y4C-004-F | 6 months, transportable, license, software support subscription |
| R-Y4C-002-F | 6 months, floating (single site), license, software support subscription |
| R-Y4C-005-X | 24 months, USB portable, license, software support subscription |
| R-Y4C-002-X | 24 months, floating (single site), license, software support subscription |
| R-Y5C-001-A | Node-locked license |
| R-Y6C-001-Y | 36-months, node-locked, software support subscription |
| R-Y6C-001-Z | 60-months, node-locked, software support subscription |
| R-Y6C-005-Z | 60-months, USB portable, software support subscription |
| R-Y4C-004-X | 24 months, transportable, license, software support subscription |
| R-Y6C-002-L | 12-months, floating (single site), software support subscription |
| R-Y6C-005-Y | 36-months, USB portable, software support subscription |
| R-Y4C-001-L | 12 months, node-locked, license, software support subscription |
| R-Y4C-002-Y | 36 months, floating (single site), license, software support subscription |
| R-Y4C-001-X | 24 months, node-locked, license, software support subscription |
| R-Y5C-004-D | Transportable license |
| R-Y6C-004-Y | 36-months, transportable, software support subscription |
| R-Y4C-001-F | 6 months, node-locked, license, software support subscription |
| R-Y4C-001-Y | 36 months, node-locked, license, software support subscription |
| R-Y4C-004-Y | 36 months, transportable, license, software support subscription |
| R-Y5C-002-B | Floating (single site) license |
| R-Y6C-004-L | 12-months, transportable, software support subscription |
| R-Y4C-005-F | 6 months, USB portable, license, software support subscription |
| R-Y4C-002-L | 12 months, floating (single site), license, software support subscription |
| R-Y4C-005-L | 12 months, USB portable, license, software support subscription |
| R-Y4C-005-Y | 36 months, USB portable, license, software support subscription |
| R-Y6C-001-X | 24-months, node-locked, software support subscription |
| R-Y6C-002-Y | 36-months, floating (single site), software support subscription |
| R-Y6C-002-Z | 60-months, floating (single site), software support subscription |
| R-Y6C-004-Z | 60-months, transportable, software support subscription |
| R-Y6C-005-X | 24-months, USB portable, software support subscription |
| R-Y4C-004-L | 12 months, transportable, license, software support subscription |
| N9038AK | MXE EMI Receiver Upgrades |
| N9038AK-ESC | External source control |
| N9038AK-B25 | Analysis bandwidth, 25 MHz |
| N9038AK-B85 | Analysis bandwidth, 85 MHz |
| N9038AK-KB2 | US 65 key USB keyboard |
| N9038AK-DVR | DVD-ROM/CD-R/RW drive |
| N9038AK-1CP | Rack mount and handle kit |
| N9038AK-1CN | Front handle kit |
| N9038AK-1CM | Rack mount kit |
| N9038AK-AB2 | Printed copy of EMI Receiver Chinese Getting Started and Troubleshooting Guide |
| N9038AK-HL4 | High performance digital signal processing upgrade |
| N9038AK-TDS | Time domain scans |
| N9038AK-YAS | Rear panel video out |
| N9038AK-CNF | Connector, RF input - Type-N female |
| N9038AK-C35 | Connector, RF input - 3.5 mm male |
| N9038AK-LSN | External LISN control upgrade |
| N9094AK | Windows Operating System and PC Processor/Drive Upgrade |
| N9038AK-F01 | MXE Frequency Upgrade from 3.6 to 8.4 GHz, includes 8.4 GHz preamp, installation, calibration, 1 yr warranty |
| N9038AK-F03 | MXE Frequency Upgrade from 3.6 to 26.5 GHz, includes 26.5 GHz preamp, installation, calibration, 1 yr warranty |
| N9038AK-F04 | MXE Frequency Upgrade from 3.6 to 44 GHz, includes 44 GHz preamp, installation, calibration, 1 yr warranty |
| N9038AK-F07 | MXE Frequency Upgrade from 8.4 to 26.5 GHz, includes 26.5 GHz preamp, installation, calibration, 1 yr warranty |
| N9038AK-F08 | MXE Frequency Upgrade from 8.4 to 44 GHz, includes 44 GHz preamp, installation, calibration, 1 yr warranty |
| N9038AK-F13 | MXE Frequency Upgrade from 26.5 to 44 GHz, includes 44 GHz preamp, installation, calibration, 1 yr warranty |
| N9038AK-RT1 | Real-time analysis up to 85 MHz BW, basic detection license |
| N9038AK-EXM | External mixing upgrade, serial prefix greater or equal to MY/SG5526, hardware and license |
| N9038AK-HL6 | External mixing upgrade, serial prefix prior to MY/SG/US5526, hardware and license |
Модели
| Модели | Описание |
| N9038A | Приёмник MXE для измерения ЭМП |
