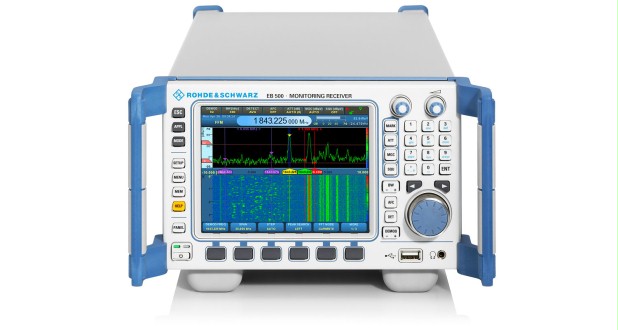

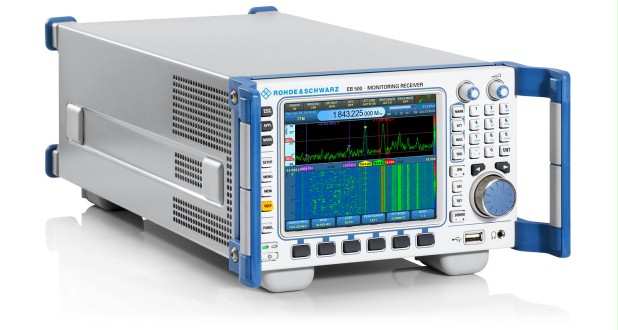

Мониторинговый приемник Rohde&Schwarz EB500 с диапазоном 8 кГц - 6 ГГц
Подробнее
Описание
Широкополосный мониторинговый приемник R&S®EB500 предназначен для выполнения постоянно растущих требований Международного союза электросвязи (МСЭ) к стационарным и мобильным комплексам радиомониторинга и радиоразведки. Приемник отлично подходит для решения подобных задач благодаря широким возможностям непосредственного и удаленного управления, высокой скорости сканирования спектра и эффективному сбору информации с широкой полосой демодуляции сигналов.
Выдающиеся способности R&S®EB500 направлены на решение задач мониторинга излучений, поиска помех и локализации нелегальных передатчиков в диапазоне рабочих частот. Приемник имеет компактный размер и обладает низким потреблением мощности. R&S®EB500 является идеальным решением для систем, ограниченных в объеме, но имеющих высокие требования к радиоприемному устройству. Совместно с дополнительным внешним программным обеспечением (ПО) (например R&S®GX430) приемник представляет собой компактную систему радиоконтроля и анализа сигналов в диапазоне частот вещания и передачи данных 9 кГц – 6 ГГц.
R&S®EB500 предназначен для работы с любыми типами всенаправленных и направленных антенн. Для избежания перегрузок приемник оборудован высококачественным трактом преселекции, обеспечивающим широкий динамический диапазон, свободный от интермодуляционных искажений, имеет защиту от перегрузок.
Компактные размеры и низкое потребление мощности позволяют размещать системы мониторинга на базе R&S®EB500 на различных типах носителя, как автомобильных, так и авиационных. Идеально подходит для оснащения стационарных необслуживаемых комплексов благодаря возможности удаленного управления с помощью ПО из комплекта поставки.
Характеристики
| Технические данные | |
| Диапазон рабочих частот: | от 8 кГц до 6 ГГц |
| Разрешение по частоте: | 1 Гц |
| Частота внутреннего опорного генератора: | 10 МГц |
|
Пределы относительной погрешности воспроизведения частоты опорного генератора: |
±10-6 |
|
Точка пересечения по интермодуляционным составляющим второго порядка: |
от 1 МГц до 32 МГц не менее 70 дБм (режим малых искажений); от 20 МГц до 6 ГГц не менее 50 дБм (режим малых искажений) |
|
Точка пересечения по интермодуляционным составляющим третьего порядка (режим малых искажений): |
от 1 МГц до 32 МГц не менее 30 дБм (отстройка 150 кГц); от 20 МГц до 650 МГц не менее 15 дБм (отстройка 2 МГц); от 650 МГц до 6 ГГц не менее 10 дБ (отстройка 2 МГц) |
|
Уровень подавления зеркального канала приема промежуточной частоты (ПЧ): |
от 9 кГц до 32 МГц прямое преобразование (зеркальный канал приема отсутствует); от 20 МГц до 6 ГГц не менее 80 дБ |
| Уровень подавления каналов приема ПЧ | от 9 кГц до 32 МГц прямое преобразование; от 20 МГц до 6 ГГц не менее 80 дБ |
| Коэффициент шума: | от 9 кГц до 32 МГц не более 15 дБ (нормальный режим от 400 кГц до 32 МГц); от 20 МГц до 3,6 ГГц не более 14 дБ (нормальный режим); от 3,6 ГГц до 6 ГГц не более 20 дБ (нормальный режим) |
| Чувствительность: | АМ (полоса 6 кГц, SINAD = 12 дБ, частота модуляции 1 кГц, m=0,5) от 9 кГц до 32 МГц не более минус 107 дБ; от 20 МГц до 3,6 ГГц не более минус 107 дБ; от 3,6 ГГц до 6 ГГц; не более минус 101 дБ. ЧМ (полоса 15 кГц, SINAD = 25 дБ, частота модуляции 1 кГц, девиация 5 кГц) от 9 кГц до 32 МГц не более минус 107 дБ; от 20 МГц до 3,6 ГГц не более минус 107 дБ; от 3,6 ГГц до 6 ГГц; не более минус 101 дБ. SSB (с боковой полосой) (полоса 2,4 кГц, SINAD = 10 дБ, Δf 1 кГц) от 9 кГц до 32 МГц не более минус 113 дБ; от 20 МГц до 3,6 ГГц не более минус 113 дБ от 3,6 ГГц до 6 ГГц не более минус 107 дБ. CW (полоса 600 Гц, SINAD = 10 дБ) от 9 кГц до 32 МГц не более минус 119 дБ; от 20 МГц до 3,6 ГГц не более минус 119 дБ; от 3,6 ГГц до 6 ГГц не более минус 113 дБ. |
| Режимы демодуляции | АМ, ЧМ, ФМ, ИМ, I/Q, ТВ (все полосы ПЧ); верхняя, нижняя боковая полоса, CW, независимая боковая полоса (полоса ПЧ не более 9 кГц) |
| Диапазон установки порогового шумоподавителя: | от минус 30 до 120 дБмкВ |
| Регулировка усиления: | АРУ (быстрый/стандартный/медленный режимы); ручная (шаг 1 дБ) |
| Автоматическая подстройка частоты: | автоматическая повторная настройка для нестабильных по частоте сигналов ± 1/2 полосы ПЧ (от 100 Гц до 5 МГц) |
|
Ширина полосы пропускания канальных фильтров ПЧ: |
100 Гц, 150 Гц, 300 Гц, 600 Гц, 1 кГц, 1,5 кГц, 2,1 кГц, 2,4 кГц, 2,7 кГц, 3,1 кГц, 4 кГц, 4,8 кГц, 6 кГц, 9 кГц, 12 кГц, 15 кГц, 30 кГц, 50 |
| кГц, 120 кГц, 150 кГц, 250 кГц, 300 кГц, 500 кГц, 800 кГц, 1 МГц, 1,25 МГц, 1,5 МГц, 2 МГц, 5 МГц | |
|
Коэффициент прямоугольности канальных фильтров ПЧ: |
≤1:1,7 для фильтров от 100 Гц до 2 МГц (по уровням ослабления 3 дБ и 60 дБ); ≤1:1,6 для фильтра 5 МГц (по уровням ослабления 3 дБ и 50 дБ) |
| Разрешение АЦП: | 16 бит |
| Диапазон измерения уровня входного сигнала: | от минус 147 дБм до 13 дБм с разрешением 0,1 дБ |
| Погрешность измерений уровня сигнала: | ± 1,5 дБ |
| Тип детектора: | средний, пиковый, быстрый, среднеквадратический |
| Режим измерений (режим свипирования): | непрерывный, периодический (время измерений от 0,5 мс до 900 с или автоматический) |
| Разрешение по частоте: | автоматическое или ручное перекрытие полос до 50 %; FFT (4096 точек), разрешение по частоте 0,625, 1,25, 2,5, 3,125, 6,25, 12,5, 25, 31,25, 50, 62,5, 100, 125, 200, 250, 312,5, 500, 625 Гц; 1, 1,25, 2, 2,5, 3,125, 5, 6,25, 8,333, 10, 12,5, 20, 25, 50, 100, 200, 500 кГц, 1, 2 МГц |
| Диапазон установки полосы обзора: | 1 кГц, 2 кГц, 5 кГц, 10 кГц, 20 кГц, 50 кГц, 100 кГц, 200 кГц, 500 кГц, 1 МГц, 2 МГц, 5 МГц, 10 МГц, 20 МГц |
| Режимы отображения: | перезапись, усреднение, удержание мин., удержание макс., гистограмма, пульсация |
|
Измерение параметров модуляции (с опцией EB500-IM): |
АМ (глубина модуляции): АМ, АМ+, АМ–, m = от 0 до 999,9 %, разрешение 0,1, fмакс = 2,5 МГц. Погрешность определения не более 5 % для полос ≤ 1 МГц; не более 7 % для полос > 1 МГц (С/Ш более 40 дБ, ЗЧ = 1 кГц). ЧМ (девиация): ЧМ, ЧМ+, ЧМ–, Δf = от 0 до 10 МГц, разрешение 1 Гц, fмакс = 2,5 МГц (fмод + девиация). Погрешность определения не более 2 % от применяемой полосы ПЧ (абсолютн.) (С/Ш более 40 дБ, ЗЧ = 1 кГц). ФМ: Δφ = от 0 до 12,5 рад, разрешение 0,01 рад, fмакс = 2,5 МГц (fмод + девиация). Погрешность определения не более 0,1 рад (С/Ш более 40 дБ, ЗЧ = 1 кГц) |
| Характеристики сканирования: | Сканирование по памяти: 10 000 определяемых ячеек памяти, скорость сканирования до 500 каналов/с; Сканирование по частоте: выбираемая начальная/конечная частота и шаг, скорость сканирования до 500 каналов/с; Панорамное сканирование (с опцией R&S EB500-PS): ВЧ спектр с выбираемой начальной/конечной частотой, шаг по частоте: 100 Гц, 125 Гц, 200 Гц, 250 Гц, 500 Гц, 625 Гц, 1 кГц, 1,25 кГц, 2 кГц, 2,5 кГц, 3,125 кГц, 5 кГц, 6,25 кГц, 8,333 кГц, 10 кГц, 12,5 кГц, 20 кГц, 25 кГц, 50 кГц, 100 кГц, 200 кГц, 500 кГц, 1 МГц, 2 МГц. |

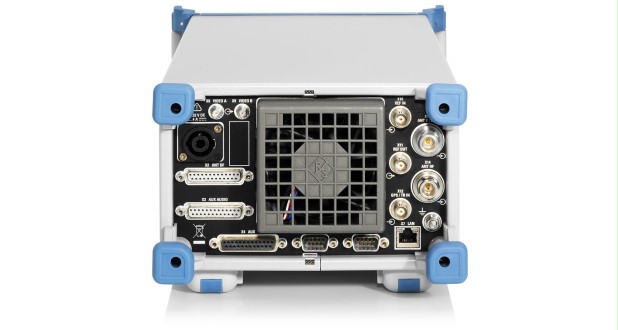

| Тип входа: | 1 вход ВЧ, N-тип, 50 Ом; 1 вход ВЧ/ОВЧ/УВЧ (комбинированный), N-тип, 50 Ом (коммутируемый) |
| КСВН входа: | До 3,6 ГГц не более 2,0; от 3,6 до 6 ГГц не более 2,5 |
| Допустимый входной уровень без повреждения: | 15 дБм (по данным фирмы изготовителя) |
|
Параметры преселектора (по данным фирмы изготовителя): |
от 9 до 400 кГц ФНЧ; от 400 кГц до 32 МГц переключаемый ФВЧ/ФНЧ; |
| от 20 МГц до 1500 МГц перестраиваемый преселектор (ЖИГ- фильтр); от 1500 МГц до 6 ГГц полосовой фильтр | |
| Ступенчатый аттенюатор: | в диапазоне от 400 кГц до 32 МГц - от 0 до 25 дБ шагом 5 дБ (ручная или автоматическая установка); в диапазоне от 20 МГц до 6 ГГц – от 0 до 40 дБ с шагом 1 дБ |
| Габаритные размеры (ширина×высота×длина): | не более 213×132×450 мм |
| Масса: | не более 7,5 кг (базовая комплектация без опций) |
| Рабочие условия эксплуатации: | температура окружающего воздуха от 0 до 55 ºС; относительная влажность воздуха при температуре 20 ºС 80 %; атмосферное давление от 630 до 800 мм рт. ст. |
| Температура хранения: | от минус 20 до 60 ºС |
Документы
Описание
| Опции | Описание |
| R&S EB500-DCV | Documentation of Calibration Values |
| R&S EB500-HF | HF Frequency Range Extension, 8 kHz to 32 MHz |
| R&S EB500-FE | SHF Frequency Range Extension, 3.6 GHz to 6 GHz |
| R&S EB500-PS | Panorama Scan |
| R&S EB500-IR | Internal Recording |
| R&S EB500-Map | Map Display |
| R&S EB500-IM | ITU Measurement Software |
| R&S EB500-SL | Selective Call Analysis |
| R&S EB500-DDC | Digital Downconverter |
| R&S EB500-DF | Direction Finder Upgrade Kit |
| R&S EB500-WDF | Wideband Direction Finding |
| R&S EB500-COR | DF Error Correction |
| R&S EB5-EGT | External GPS Module |
| R&S ZZA-T04 | 19" Rack Adapter (2 x R&S®EB500 side by side) |
| R&S ZZA-T02 | 19" Rack Adapter (1 x R&S®EB500 + 1 x blind plate) |
| R&S EB500-DCC | DC Power Cable |
| R&S ZZA-T04 | 19" Rack Adapter (2 x R&S®EB500 side by side) |
| R&S ZZA-T02 | 19" Rack Adapter (1 x R&S®EB500 + 1 x blind plate) |
