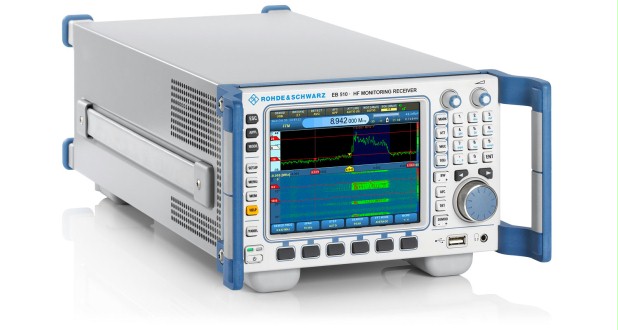

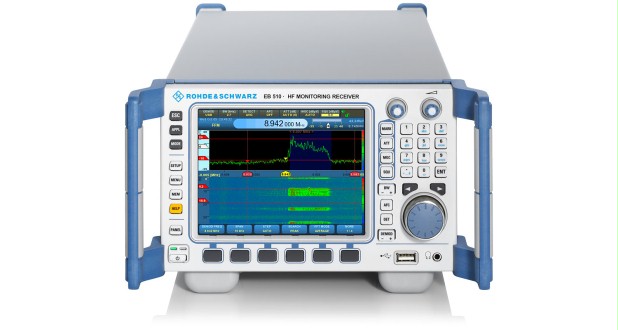

КВ мониторинговый приемник R&S®EB510 предназначен для выполнения постоянно растущих требований Международного союза электросвязи (МСЭ) к стационарным и мобильным комплексам радиомониторинга и радиоразведки. Приемник отлично подходит для решения подобных задач благодаря широким возможностям непосредственного и удаленного управления, высокой скорости сканирования спектра и эффективному сбору информации с широкой полосой демодуляции сигналов. Выдающиеся способности R&S®EB510 направлены на решение задач мониторинга излучений, поиска помех и локализации нелегальных передатчиков в диапазоне рабочих частот. Приемник имеет компактный размер и обладает низким потреблением мощности. R&S®EB510 является идеальным решением для систем, ограниченных в объеме, но имеющих высокие требования к радиоприемному устройству. Совместно с дополнительным внешним программным обеспечением (ПО) (например R&S®GX430) приемник представляет собой компактную систему радиоконтроля и анализа сигналов в диапазоне частот 8 кГц – 32 МГц.
| Frequency | ||
| Frequency range | base unit | 8kHz to 32MHz |
| Demodulation | ||
| Demodulation modes | all IF bandwidths | AM, FM, φM, PULSE, I/Q |
| IF bandwidths ≤ 9kHz | LSB, USB, CW | |
| IF bandwidths ≥ 1kHz | ISB | |
| IF bandwidths | ||
| Bandwidth | demodulation, level and offset measurements (3dB bandwidth), 29filters | 100/150/300/600Hz, 1/1.5/2.1/2.4/2.7/3.1/4/4.8/6/9/12/15/30/50/ 120/150/250/300/500/800kH, 1/1.25/1.5/2/5MHz |
| IF panorama | ||
| FFT IF panorama | up to 4096-point FFT | dynamic, overlapping FFT |
| operating modes | automatic or variable with selectable frequency resolution | |
| 0.625/1.25/2.5/3.125/6.25/12.5/25/31.25/50/62.5/ 100/125/200/250/312.5/500/625Hz, 1/1.25/2/2.5/3.125/5/6.25/8.333/10/12.5/20/ 25/50/100/200/500kHz, 1MHz, 2MHz | ||
| IF panorama span | 1/2/5/10/20/50/100/200/500kHz, 1/2/5/10/20/32MHz | |
| Panorama display | clear/write, Average, Max Hold, Min Hold, Histogram | |
| Memory scan | 10 000 programmable memory locations | |
| speed | up to 1600 channels/s | |
| Frequency scan | user-selectable start/stop frequency and step width | |
| speed | up to 1600 channels/s | |
| Panorama scan | with R&S®EB510-PS option | RF spectrum with user-selectable start/stop frequency and step width: 100/125/200/250/500/625Hz, 1/1.25/2/2.5/3.125/5/6.25/8.333/10/12.5/20/ 25/50/100/200/500 kHz, 1MHz, 2MHz |
| speed | up to 60GHz/s | |
| Опции | Описание |
| R&S EB510-PS | Panorama Scan RF scan, high-speed FFT scan across user-selectable range, selectable spectral resolution |
| R&S EB510-IM | ITU Measurement ITU-compliant measurement of AM/FM-modulated signals in the R&S®EB510 |
| R&S EB510-DDC | Digital Downconverter three digital downconverters for user-defined placement within realtime bandwidth |
| R&S EB510-SL | Selective Call selective call analysis |
| R&S EB510-IR | Internal Recording |
| R&S EB510-MAP | Map Display |
| R&S EB5-EGT | External GPS Module |
| R&S CA100IS | Analysis of Signal Scenarios, in line with ITU-R SM.1600 (requires R&S®CA100 signal analysis and signal processing software) |
| R&S ZZA-T04 | 19" Rack Adapter (2 x R&S®EB510 side by side) |
| R&S ZZA-T02 | 19" Rack Adapter (1 x R&S®EB510 + 1 x blind plate) |
| R&S EB500-DCC | DC Power Cable |
| R&S ZZA-T04 | 19" Rack Adapter (2 x R&S®EB510 side by side) |
| R&S ZZA-T02 | 19" Rack Adapter (1 x R&S®EB510 + 1 x blind plate) |
