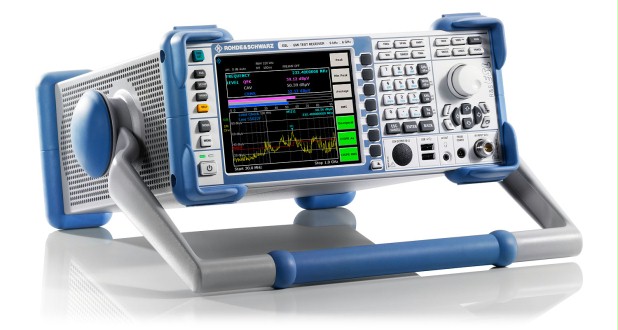

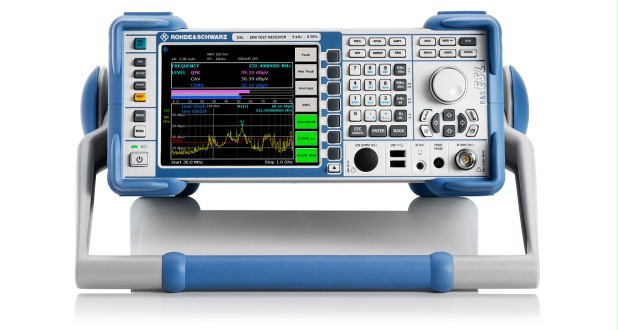

Измерительный приемник ЭМП Rohde&Schwarz ESL с диапазоном 9 кГц - 6 ГГц со следящим генератором
Подробнее
Описание
Тестовый приемник R&S®ESL сочетает в себе сразу два прибора: измерительный ЭМП-приемник для проведения испытаний на ЭМС согласно последним стандартам и полнофункциональный анализатор спектра для разнообразных лабораторных задач. Приемник R&S®ESL – это идеальный выбор в условиях ограниченного бюджета.
- Диапазон частот от 9 кГц до 3 ГГц или от 9 кГц до 6 ГГц, охватывающий практически все промышленные стандарты по испытаниям на ЭМС
- Впервые применяемая в экономичном классе приборов комбинация измерительного ЭМП-приемника и анализатора спектра

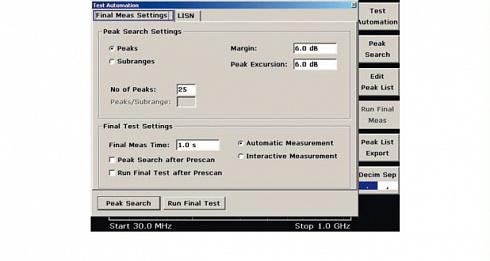

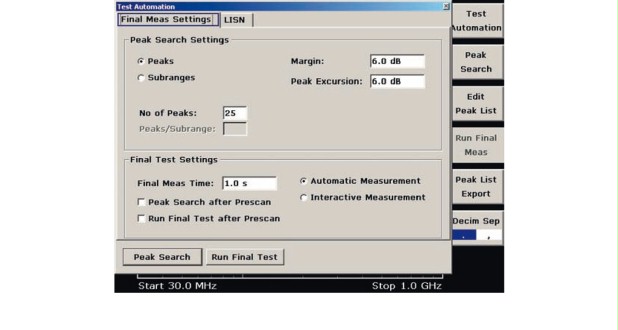

- Все основные функции современного тестового приемника, в том числе полностью автоматизированные последовательности испытаний
- Взвешивающие детекторы: максимального, минимального, среднего значения, среднеквадратический, квазипиковый, а также среднего и среднеквадратического значений с постоянными времени согласно последней версии стандарта CISPR 16-1-1
- Компактный, легкий прибор, который может работать от батареи в случае мобильного применения
Особенности
Высокоточные, воспроизводимые результаты измерений благодаря отличным ВЧ-характеристикам
- Погрешность по амплитуде: 0.5 дБ
- Точка компрессии по уровню 1 дБ: +5 дБмВт
- ВЧ-вход с защитой от импульсного напряжения: до 150 В (до 10 мВт)
- Средний уровень собственного шума (DANL) с предусилителем: менее –152 дБмВт (1 Гц)
- Полосы разрешения: от 10 Гц до 10 МГц (по уровню –3 дБ), 200 Гц, 9 кГц, 120 кГц (по уровню –6 дБ), 1 МГц (импульсн.)
Находящееся вне конкуренции для приборов данного класса соотношение между стоимостью и техническими характеристиками
- Два измерительных прибора в одном: тестовый ЭМП-приемник и анализатор спектра
- Малые затраты на приобретение
- Наилучшие ВЧ-характеристики среди приборов данного класса
- Исчерпывающий набор измерительных функций и методов оценивания
- Недорогие, легко подключаемые опции
Интуитивно понятное управление как у всех тестовых приемников компании Rohde & Schwarz
- Настройки режима сканирования в понятном табличном представлении

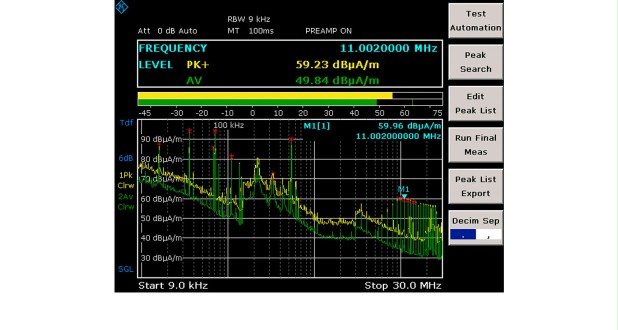

- Возможность одновременного измерения с использованием нескольких детекторов

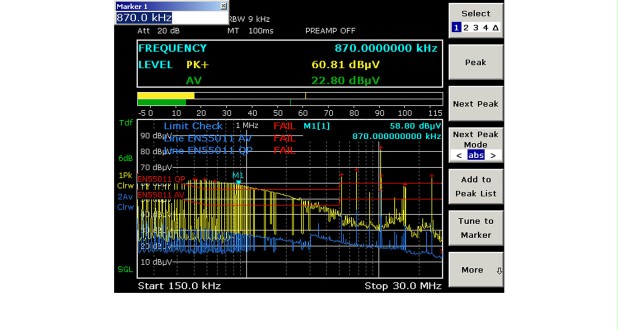

- Предварительно заданные коэффициенты антенн и предельные линии в соответствии с промышленными стандартами

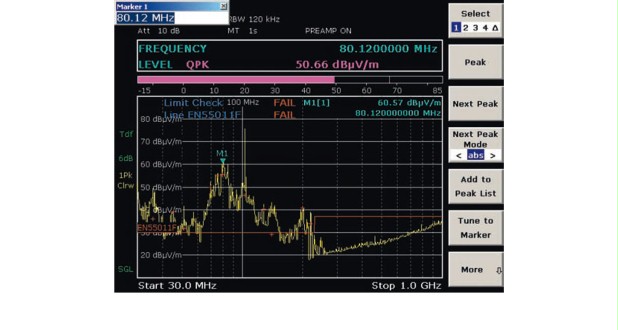

- Выборочный контроль критического уровня помех с помощью функций TUNE to MARKER и MARKER TRACK

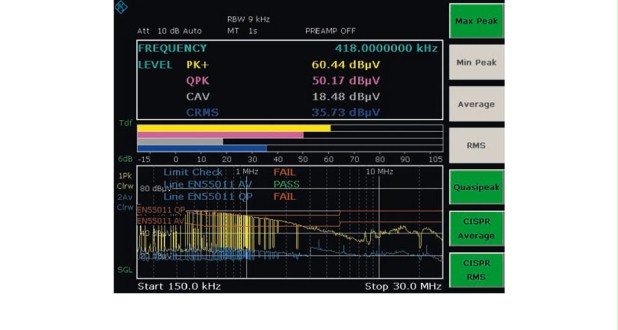

- Одновременное измерение с использованием до четырех детекторов
- Полосковый линейный индикатор с функцией удержания максимального значения MAX HOLD для более четкого представления измеренных значений
Простота модернизации, большой набор интерфейсов

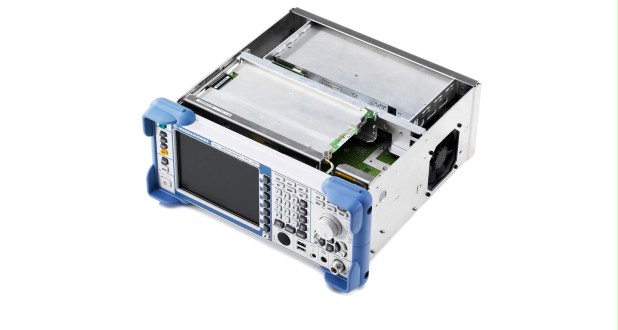

- Подключение и работа с опциями без разборки прибора
- Дополнительные интерфейсы, расширяющие возможности применения тестового приемника R&S®ESL (опция R&S®FSL-B5 содержит выход видеосигнала, выход ПЧ, выход для управления источником шума, интерфейс дистанционного управления для V-сетей, интерфейс для датчиков мощности R&S®NRP-Zxx)
Легкий и компактный, подходит для монтажа, обслуживания и штатной работы
- Простота транспортировки благодаря компактным размерам и малому весу
- Работа от внутренней перезаряжаемой батареи независимо от источника питания переменного тока (опция)
- Измерение мощности с помощью датчиков R&S®NRP-Zxx
Характеристики
| R&S®ESL3 | R&S®ESL3 | R&S®ESL6 | R&S®ESL6 | |
| Диапазон частот | от 9 кГц до 3 ГГц | от 9 кГц до 6 ГГц | ||
| Точность воспроизведения частоты | 1 × 10–6 | |||
| С опорным генератором R&S®FSL-B4 (OCXO) | 1 × 10–7 | |||
| Время измерения | ||||
| Режим приемника/сканирование (на шаг частоты) | выбор от 100 мкс до 100 с | |||
| Режим анализатора/время развертки | выбор от 2,5 мс до 16000 с, нулевая полоса обзора – от 1 мкс до 16000 с | |||
| Полоса разрешения (по уровню –3 дБ) | от 10 Гц до 10 МГц с кратностью шага 1/3 | |||
| Полоса разрешения (по уровню –6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц (импульсн.) | |||
| Полоса видеофильтра | от 1 Гц до 10 МГц с кратностью шага 1/3 | |||
| Уровень | ||||
| Макс. уровень радиосигнала (входное ослабление ≥ 10 дБ) | +30 дБмВт (= 1 Вт) | |||
| Максимальная импульсная энергия | 10 мВт·с | |||
| Максимальное импульсное напряжение | 150 В | |||
| Точка пересечения третьего порядка (TOI) | тип. +18 дБмВт | |||
| Точка компрессии по уровню 1 дБ | +5 дБмВт | |||
| Средний уровень собственных шумов (DANL) (с полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем R&S®FSL-B22) | ||||
| 9 кГц < f < 3 МГц | тип. –115 дБмВт | |||
| f = 500 МГц | тип. –162 дБмВт | |||
| f = 3 ГГц | тип. –158 дБмВт | |||
| Детекторы | полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов, усред- няющий с постоянной времени прибора (среднее CISPR), среднеквадратического усреднения (CISPR RMS) | |||
| Погрешность измерения уровня | f < 3 ГГц (<0,5 дБ) f < 6 ГГц (<0,8 дБ) | |||
| Следящий генератор | нет | есть | нет | есть |
| Диапазон частот | – | от 1 МГц до 3 ГГц | – | от 1 МГц до 6 ГГц |
| Выходной уровень | – | от –20 до 0 дБмВт | – | от –20 до 0 дБмВт |
Документы
Описание
| Опции | Описание |
| R&S®EVS-Z6 | Protective Hard Cover |
| R&S®NRP-Z11 | Average Power Sensor 10 MHz to 8 GHz, 200 mW |
| R&S®NRP-Z21 | Average Power Sensor 10 MHz to 18 GHz, 200 mW |
| R&S®NRP-Z22 | Average Power Sensor 10 MHz to 18 GHz, 2 W |
| R&S®NRP-Z23 | Average Power Sensor 10 MHz to 18 GHz, 15 W |
| R&S®NRP-Z24 | Average Power Sensor 10 MHz to 18 GHz, 30 W |
| R&S®NRP-Z91 | Average Power Sensor 9 kHz to 6 GHz, 200 mW |
| R&S®NRP-Z51 | Thermal Power Sensor 0 Hz to 18 GHz, 100 mW |
| R&S®NRP-Z55 | Thermal Power Sensor 0 Hz to 40 GHz, 100 mW |
| R&S® FSL-B4 | OCXO Reference Frequency |
| R&S® FSL-B5 | Additional Interfaces |
| R&S® FSL-B8 | Gated Sweep |
| R&S® FSL-B10 | GPIB Interface |
| R&S® FSL-B22 | RF Preamplifier (3/6 GHz) |
| R&S® FSL-B30 | DC Power Supply |
| R&S® FSL-B31 | NiMH Battery Pack |
| R&S® FSL-K7 | AM/FM^M Measurement Demodulator |
| R&S® FSL-K9 | Power Sensor Support |
| R&S® FSL-K30 | Application Firmware for Noise Figure and Gain Measurements |
| R&S® ZZA-S334 | 19'' Rackmount Adapter |
| R&S® FSL-Z3 | Soft Carrying Bag |
| R&S® FSL-Z4 | Additional Charger Unit |
| R&S® RAM | Matching Pad 75 0, L section |
| R&S® RAZ.02 | Matching Pad 75 0, series resistor 25 0 |
| R&S® FSH-Z38 | Matching Pad 75 0, L section, N to BNC |
| R&S® NRP-Z27 | Power Sensor Module with Power Splitter DC to 18 GHz, 500 mW |
| R&S® NRP-Z37 | Power Sensor Module with Power Splitter DC to 26.5 GHz, 500 mW |
| R&S® NRP-Z81 | Wideband Power Sensor 50 MHz to 18 GHz, 100 mW |
Модели
| Модели | Описание |
| R&S ESL3 | Измерительный приемник ЭМП 9 кГц - 3 ГГц со следящим генератором или без него |
| R&S ESL6 | Измерительный приемник ЭМП 9 кГц - 6 ГГц со следящим генератором или без него |
