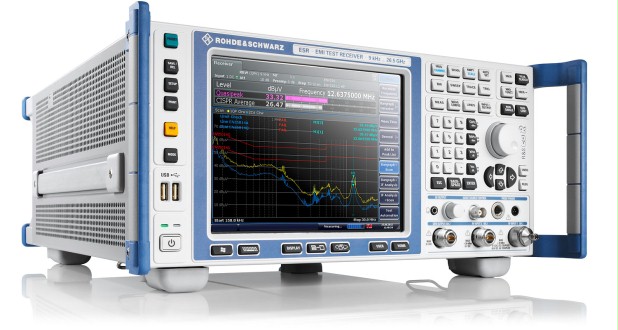

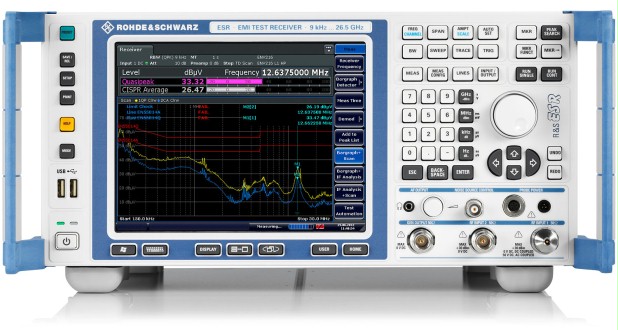

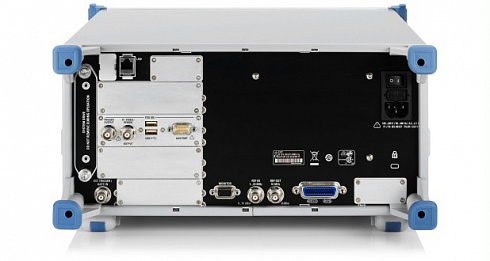

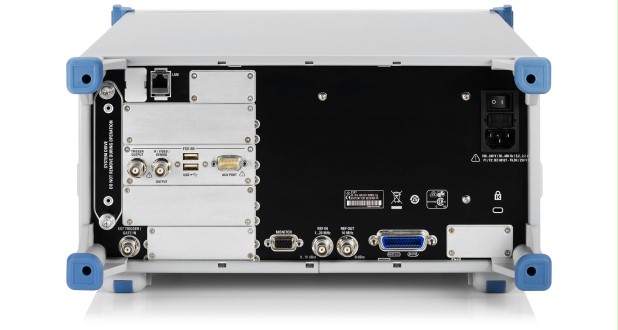

Измерительный приемник ЭМП на полное соответствие Rohde&Schwarz ESR с диапазоном 10 Гц - 26,5 ГГц
Подробнее
Описание
R&S®ESR — это измерительный приемник электромагнитных помех для диапазона частот от 10 Гц до 26,5 ГГц, соответствующий стандарту CISPR 16-1-1. Он измеряет электромагнитные помехи посредством традиционного пошагового частотного сканирования или (при очень высокой скорости) сканирования во временной области на основе БПФ. В то же время R&S®ESR работает как полнофункциональный анализатор спектра и сигналов для лабораторных приложений. Имея возможность анализа спектра в реальном масштабе времени с помощью широкого набора диагностических инструментов, измерительный приемник также обеспечивает возможность детального анализа сигналов помех и их истории. R&S®ESR поставляется с четко структурированным меню и сенсорным экраном с интуитивно понятным управлением, что значительно облегчает работу в любом режиме.
- Измерительный приемник ЭМП и анализатор спектра/сигналов в одном устройстве
- Соответствует требованиям CISPR 16-1-1 Ред. 3.1
- Преселекция со встроенным предусилителем 20 дБ
- Полосы разрешения в соответствии с CISPR и дополнительно с декадными шагами от 10 Гц до 1 МГц
(MIL STD-461, DO-160) - Сверхбыстрое сканирование во временной области (опция) или традиционное пошаговое частотное сканирование
- Анализ спектра в реальном масштабе времени с полосой обзора до 40 МГц для подробного изучения помех (опция)
- Отображение временной области с высоким разрешением (50 мкс)
- Автоматические процедуры испытаний
- Анализ ПЧ (опция)
Особенности и преимущества
Совместимые со стандартами измерения помех
- Сертификационные измерения
- Соответствующие стандартам измерения ЭМП в режиме анализатора спектра
Сканирование во временной области на основе БПФ для сверхбыстрых измерений (опция)
- Чрезвычайно быстрые измерения за счет аппаратного вычисления БПФ
- Измерение уровней кондуктивных электромагнитных помех в реальном масштабе времени с одновременным квазипиковым и усредняющим по CISPR взвешиванием
Анализ спектра в реальном масштабе времени для детального изучения помех (опция)
- Спектрограмма для непрерывного отображения спектра во временной области
- Режим послесвечения (спектральная гистограмма) для четкой идентификации импульсных и непрерывных помех
- Запуск по частотной маске для точного и надежного обнаружения спорадических спектральных событий
Мощные функции измерения и анализа в частотной и временной области
- Автоматизированные тестовые последовательности с предварительным измерением, обработкой данных и заключительным измерением
- Функция анализа ПЧ для отображения спектра в окрестности сигналов помех (опция)
- Отображение временной области — встроенная функция осциллографа
- Одновременное отображение до шести кривых и четырех гистограмм
- Предварительно заданные коэффициенты антенн (преобразователи) и созданные пользователями наборы преобразователей
- Библиотека предельных линий ЭМП для промышленных стандартов с удобным редактором
- Дистанционно управляемые измерения и автоматизированные процедуры испытаний ЭМП с использованием ПО для измерения R&S®EMC32 и ПО для измерения ЭМП R&S®ES-SCAN
- Широкие возможности анализа для общего лабораторного применения
- Следящий генератор для скалярного анализа цепей (опция)
Удобство эксплуатации, прямое отображение результатов
- Интерфейс пользователя на основе сенсорного экрана с функциями отмены/повторного выполнения
- Таблица прямого сканирования
- Встроенная интерактивная справочная система
- Сохранение результатов и настроек прибора на внутреннем или внешнем носителе
- Съемный жесткий диск для конфиденциального хранения данных испытаний
- Дистанционное управление через шину GPIB или локальную сеть
- Драйверы для LabView, LabWindows/CVI, VXI Plug & Play
- Обновления встроенного ПО – всегда на уровне новых разработок
Прочный и компактный — идеально для мобильного использования
- Источник постоянного тока для применения в полевых условиях, дополнительно с внешней аккумуляторной батареей и прочным корпусом
- Твердотельный накопитель для условий с высокой вибрацией и ударной нагрузкой
- Компактная конструкция
Характеристики
| Частота | ||
| Диапазон частот | R&S®ESR3 | От 9 кГц до 3,6 ГГц |
| R&S®ESR3 с опцией R&S®ESR-B29 | От 10 Гц до 3,6 ГГц | |
| R&S®ESR7 | От 9 кГц до 7 ГГц | |
| R&S®ESR7 с опцией R&S®ESR-B29 | От 10 Гц до 7 ГГц | |
| R&S®ESR26 | От 9 кГц до 26,5 ГГц | |
| R&S®ESR26 с опцией R&S®ESR-B29 | От 10 Гц до 26,5 ГГц | |
| Уровень | ||
| Макс. уровень ВЧ (без модуляции) |
ВЧ-ослабление ≥ 10 дБ; ВЧ-предусилитель выключен ВЧ-ослабление ≥ 10 дБ; ВЧ-предусилитель включен |
30 дБмВт (= 1 Вт) 23 дБмВт (= 0,2 Вт) |
| Макс. импульсное напряжение |
ВЧ-ослабление ≥ 10 дБ вход 1 вход 2 |
150 В 450 В |
| Макс. энергия импульса |
ВЧ-ослабление ≥ 10 дБ; 10 μс вход 1 вход 2 |
1 мВт·с 20 мВт·с |
| Точка компрессии 1 дБ | ВЧ-ослабление 0 дБ; ВЧ-предусилитель и преселекция выкл. | +3 дБмВт, ном. |
| Полосы ПЧ и полосы разрешения | ||
|
режим анализатора (полоса обзора ≥ 10 Гц) и режим приемника |
От 10 Гц до 10 МГц (–3 дБ) с кратностью шага 1/2/3/5/10 | |
| режим анализатора и приемника |
200 Гц, 9 кГц, 120 кГц (–6 дБ), 1 МГц (ширина полосы импульса) |
|
| с опцией R&S®ESR-B29 в режиме анализатора и приемника |
дополнительно от 10 Гц до 100 кГц (–6 дБ) с декадными шагами |
|
| Преселекция | можно отключить в режиме анализатора | 16 фиксированных фильтров |
| Предусилитель | можно включить/отключить | От 1 кГц до 26,5 ГГц |
| Время измерения | режим анализатора (время развертки) |
полоса обзора = 0 Гц: От 1 μс до 16 000 с полоса обзора ≥ 10 Гц (частота развертки): от 1 мс до 16 000 с полоса обзора ≥ 10 Гц (БПФ): От 7 μс до 16 000 с |
|
режим приемника (пошаговое частотное сканирование) режим приемника (сканирование во временной области) |
От 50 μс до 100 с (для каждой частоты) 50 μс до 100 с (для каждого частотного поддиапазона) |
|
| Шаг настройки частоты |
режим приемника (пошаговое частотное сканирование) режим приемника (сканирование во временной области) |
мин. 1 Гц 0,25 × полоса пропускания ПЧ |
| Детекторы | Режим приемника |
макс. пик, мин. мик, квазипиковый, СКЗ, среднее, усреднение по постоянным времени прибора (усреднение по CISPR), среднеквадратичное среднее (CISPR-СКЗ) |
| Средний уровень собственного шума (DANL) | режим приемника, номинальный, детектор средних значений (аудио/видео), ВЧ-ослабление 0 дБ, оконечная нагрузка 50 Ω | |
| предусилитель выкл. | ||
| 30 МГц < f < 1 ГГц, полоса пропускания 120 кГц | < 8 дБμВ | |
| 1 ГГц < f < 3,6 ГГц, полоса пропускания 1 МГц | < 20 дБμВ | |
| 3,6 ГГц < f < 26,5 ГГц, полоса пропускания 1 МГц | < 26 дБμВ | |
| предусилитель вкл. | ||
| 30 МГц < f < 1 ГГц, полоса пропускания 120 кГц | < –3 дБμВ | |
| 1 ГГц < f < 3,6 ГГц, полоса пропускания 1 МГц | < 9 дБμВ | |
| 3,6 ГГц < f < 26,5 ГГц, полоса пропускания 1 МГц | < 13 дБμВ | |
| Количество точек развертки (кривой) | ||
| режим анализатора (стандартный) | От 101 до 32 001 | |
| режим анализатора (ЭМП) | От 101 до 200 001 | |
| Режим приемника | макс. 4 000 000 | |
| анализатор в реальном масштабе времени (опция) | 801 | |
| Общая погрешность измерения |
Сигнал без модуляции, уровень от 0 дБ до –70 дБ ниже опорного уровня, С/Ш > 20 дБ, авто время развертки, ВЧ-ослабление 10 дБ, 20 дБ, 30 дБ, 40 дБ, преселекция вкл., |
|
| 9 кГц ≤ f < 3,6 ГГц | 0,47 дБ | |
| 3,6 ГГц ≤ f ≤ 7 ГГц | 0,59 дБ | |
| 7 ГГц ≤ f ≤ 13,6 ГГц | 1,01 дБ | |
| 13,6 ГГц ≤ f ≤ 26,5 ГГц | 1,34 дБ | |
Документы
Описание
| Опции | Описание |
| R&S ESR-B10 | External Generator Control |
| R&S ESR-B1 | Impact Protection |
| R&S FSV-B4.02 | OCXO Extended Frequency Stability |
| R&S FSV-B9 | Tracking Generator (9 kHz to 7 GHz) |
| R&S ESR-B10 | External Generator Control |
| R&S ESR-B18.16 | Solid State Drive (SSD, removable hard drive) 22 |
| R&S ESR-B19.02 | Spare Hard Drive (removable hard drive) 22 |
| R&S FSV-B22 | RF Preamplifier (100 kHz to 7 GHz) |
| R&S ESR-B29 | Frequency Extension 10 Hz and MIL bandwidths |
| R&S FSV-B30 | DC Power Supply for 12 V/24 V supply voltage |
| R&S FSV-B32 | Lithium-Ion Battery Pack |
| R&S FSV-B34 | Lithium-Ion Battery Charger |
| R&S ESR-B50 | Hardware for Time Domain and Real-Time Analysis |
| R&S ESR-K53 | Time Domain Scan |
| R&S ESR-K55 | Real-Time Analysis |
| R&S ESR-K56 | IF Analysis |
| R&S ESR-U2.10 | Windows 10 Upgrade for R&S®ESR with FMR11 CPU board with solid state drive 23 |
| R&S PCK.05 | IEC/IEEE Bus Cable, length: 2 m |
| R&S ZZA-478 | 19" Rack Adapter |
| R&S RAM | Matching Pad, 50/75 Ω, L Section, matching at both ends |
| R&S RAZ.02 | Matching Pad, 50/75 Ω, series resistor, 25 Ω, matching at one end (taken into account in instrument function RF INPUT 75 Ω) |
| R&S ZRB2.52 | SWR Bridge, 50 Ω, 5 MHz to 3 GHz |
| R&S ZRC.52 | SWR Bridge, 50 Ω, 40 kHz to 4 GHz |
| R&S RBU100.03 | High-Power Attenuator, 100 W, 3/6/10/20/30 dB, 1 GHz |
| R&S RBU50.03 | High-Power Attenuator, 50 W, 3/6/10/20/30 dB, 2 GHz |
| R&S RDL50 | High-Power Attenuator, 50 W, 20 dB, 6 GHz |
| R&S FSE-Z4 | DC Block, 10 kHz to 18 GHz (type N) |
Модели
| Модели | Описание |
| R&S ESR3 | Измерительный приемник ЭМП 10 Гц - 3,6 ГГц |
| R&S ESR7 | Измерительный приемник ЭМП 10 Гц - 7 ГГц |
| R&S ESR26 | Измерительный приемник ЭМП 10 Гц - 26,5 ГГц |
