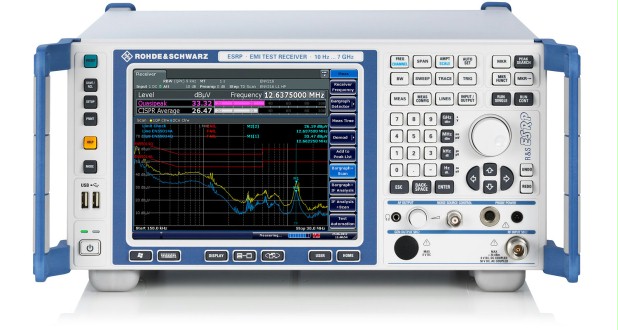

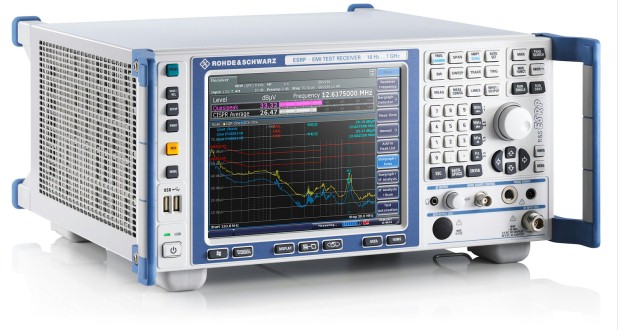

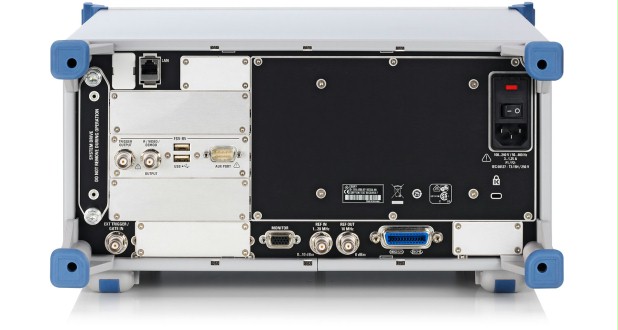

Измерительный приемник электромагнитных помех R&S®ESRP разработан для диагностических измерений на этапе разработки и предварительных измерений соответствия в целях подготовки изделий к конечному сертификационному испытанию. Он измеряет электромагнитные помехи в диапазоне частот от 10 Гц до 7 ГГц, используя традиционное пошаговое частотное сканирование или сканирование во временной области на основе БПФ (этот метод значительно ускоряет измерения). В то же время R&S®ESRP — это полнофункциональный анализатор спектра и сигналов для лабораторных приложений. R&S®ESRP поставляется с простой структурой меню, которая вместе с сенсорным экраном с интуитивно понятным управлением обеспечивает удобство эксплуатации измерительного приемника в любом режиме.
Измерительный приемник электромагнитных помех R&S®ESRP с помощью сканирования во временной области на основе БПФ выполняет измерения ЭМП, которые в прошлом занимали намного больше времени (часы). Это значительно сокращает затраты времени и средств при разработке изделия и его подготовке к итоговой сертификации. Дополнительная функция преселекции предотвращает перегрузку внешнего интерфейса и обеспечивает воспроизводимые результаты. R&S®ESRP поставляется с проверенными функциями, такими как анализ ПЧ для отображения спектра, окружающего сигналы помех, или отображение спектрограмм в режиме анализатора, чтобы помочь пользователям анализировать сигналы помех. Четко организованная структура меню позволяет легко перейти к нужной функции или настройке.
Данный прибор способен одновременно отображать до шести разных кривых на своем 21-сантиметровом (8,4") сенсорном экране для быстрого и эффективного анализа результатов. Благодаря компактным размерам, небольшой массе, опциональному корпусу повышенной прочности и опциональному источнику питания постоянного тока устройство R&S®ESRP отлично подходит для мобильного применения.
- Измерительный приемник ЭМП и анализатор спектра/сигналов в одном устройстве
- Опциональные преселектор и предусилитель (R&S®ESRP-B2)
- Полоса разрешения в соответствии с CISPR, дополнительно с декадными шагами от 10 Гц до 1 МГц (R&S®ESRP-B29)
- Взвешивающие детекторы: макс. пик, мин. пик, среднее значение, СКЗ, квазипиковый, усреднение по постоянной времени прибора, и СКЗ в соответствии с текущей версией CISPR 16-1-1
- Соответствующие стандартам измерения импульсных помех с частотами повторения ≥ 10 Гц (с опцией преселектора/предусилителя R&S®ESRP-B2)
- Очень быстрое сканирование во временной области на основе БПФ как опция (R&S®ESRP-K53)
- Автоматические процедуры испытаний
- Анализ ПЧ как опция (R&S®ESRP-K56)
Особенности и преимущества
Измерения помех в соответствии с промышленными стандартами
- Предварительные измерения соответствия
- Измерения ЭМП в режиме анализатора спектра
Сканирование во временной области на основе БПФ ускоряет измерения
- Значительное ускорение измерения по сравнению с обычным методом
- Параллельное измерение уровней сигналов кондуктивных электромагнитных помех на CISPR-полосе B
Высокоэффективные функции анализа и измерений
- Автоматизированные последовательности испытаний с предварительным измерением, обработкой данных и заключительным измерением
- Функция анализа ПЧ для отображения спектра, окружающего сигналы помех

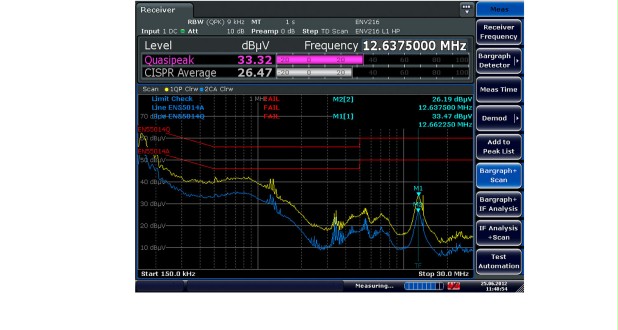

- Одновременное отображение до шести кривых и четырех гистограмм
- Предварительно заданные коэффициенты антенн (преобразователи) и созданные пользователями наборы преобразователей
- Библиотека предельных линий ЭМП для промышленных стандартов с удобным редактором
- Дистанционно управляемые измерения и автоматизированные процедуры испытаний ЭМП с использованием R&S®ES-SCAN и ПО для анализа ЭМС R&S®EMC32
- Широкие возможности анализа для общего лабораторного применения
- Следящий генератор для скалярного анализа цепей (опция)
Удобство эксплуатации, прямое отображение результатов
- Интерфейс пользователя на основе сенсорного экрана с функциями отмены/повторного выполнения
- Таблица прямого сканирования
- Встроенная интерактивная справочная система
- Сохранение результатов и настроек инструмента на внутреннем или внешнем носителе
- Съемный жесткий диск для конфиденциального хранения данных испытаний
- Дистанционное управление через шину GPIB или локальную сеть
- Драйверы для LabView, LabWindows/CVI, VXI Plug & Play
- Бесплатные обновления встроенного ПО — всегда на уровне новых разработок

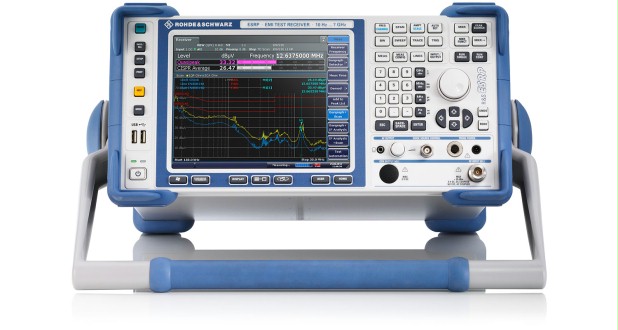

Прочный и компактный — идеально для мобильного использования
- Источник питания постоянного тока для применения в полевых условиях, дополнительно с внешней аккумуляторной батареей и/или корпусом повышенной прочности
- Съемный твердотельный накопитель для условий с высокой вибрацией и ударной нагрузкой
- Компактная конструкция
| Частота | ||
| Диапазон частот | R&S®ESRP3 | От 9 кГц до 3,6 ГГц |
| R&S®ESRP3 с опцией R&S®ESRP-B29 | От 10 Гц до 3,6 ГГц | |
| R&S®ESRP7 | От 9 кГц до 7 ГГц | |
| R&S®ESRP7 с опцией R&S®ESRP-B29 | От 10 Гц до 7 ГГц | |
| Уровень | ||
| Макс. уровень ВЧ (без модуляции) |
ВЧ-ослабление ≥ 10 дБ; ВЧ-предусилитель выключен ВЧ-ослабление ≥ 10 дБ; ВЧ-предусилитель включен |
30 дБмВт (= 1 Вт) 23 дБмВт (= 0,2 Вт) |
| Макс. импульсное напряжение | ВЧ-ослабление ≥10 дБ | 150 В |
| Макс. энергия импульса | ВЧ-ослабление ≥ 10 дБ; 10 μс | 1 мВтс |
| Точка компрессии 1 дБ |
ВЧ-ослабление 0 дБ; ВЧ-предусилитель и преселектор выкл. |
+3 дБмВт, ном. |
| Полосы ПЧ и полосы разрешения | ||
| режим анализатора (полоса обзора ≥ 10 Гц) и режим приемника | От 10 Гц до 10 МГц (–3 дБ) с кратностью шага 1/2/3/5/10 | |
| режим анализатора и приемника |
200 Гц, 9 кГц, 120 кГц (–6 дБ), 1 МГц (ширина полосы импульса) |
|
| с опцией R&S®ESRP-B29 в режиме анализатора и приемника |
дополнительно от 10 Гц до 100 кГц (–6 дБ) с декадными шагами |
|
|
Преселектор (опция R&S®ESRP-B2) |
можно отключить в режиме анализатора | 16 фиксированных фильтров |
|
Предусилитель (опция R&S®ESRP-B2) |
можно включить/отключить | От 1 кГц до 7 ГГц, усиление 20 дБ, номинал. |
| Время измерения | режим анализатора (время развертки) | |
| полоса обзора = 0 Гц | от 1 μс до 16 000 с | |
| Полоса обзора ≥ 10 Гц (развертка) | от 1 мс до 16 000 с | |
| полоса обзора ≥ 10 Гц (БПФ) | от 7 μс до 16 000 с | |
| режим приемника (пошаговое частотное сканирование) | от 50 μс до 100 с (для каждой частоты) | |
| режим приемника (сканирование во временной области) | от 50 μс до 100 с (для каждого поддиапазона частот) | |
| Шаг настройки частоты | режим приемника (пошаговое частотное сканирование) | мин. 1 Гц |
| режим приемника (сканирование во временной области) | 0,25 × полоса пропускания ПЧ | |
| Детекторы | Режим приемника | макс. пик, мин. мик, квазипиковый, СКЗ, среднее значение, усреднение по постоянной времени прибора (усреднение по CISPR), среднеквадратичное среднее (CISPR-СКЗ) |
| Средний уровень собственного шума (DANL) | режим приемника, номинальный, детектор средних значений (аудио/видео), ВЧ-ослабление 0 дБ, оконечная нагрузка 50 Ω | |
| ВЧ-предусилитель отключен | ||
| 500 МГц, полоса пропускания 120 кГц | < 6 дБμВ | |
| 3 ГГц, полоса пропускания 1 МГц | < 17 дБμВ | |
| ВЧ-предусилитель включен | ||
| 500 МГц, полоса пропускания 120 кГц | < –7 дБμВ | |
| 3 ГГц, полоса пропускания 1 МГц | < 5 дБμВ | |
| Количество точек развертки (кривой) | ||
| режим анализатора (стандартный) | От 101 до 32 001 | |
| режим анализатора (ЭМП) | От 101 до 200 001 | |
| Режим приемника | макс. 4 000 000 | |
| Общая погрешность измерения | Сигнал без модуляции, уровень от 0 дБ до –70 дБ ниже опорного уровня, С/Ш > 20 дБ, авт. время развертки, ВЧ-ослабление 10 дБ, 20 дБ, 30 дБ, 40 дБ, преселектор включен/ширина полосы пропускания приемника < 100, доверительный уровень 95 %, от +20 °C до +30 °C | |
| 9 кГц ≤ f < 3,6 ГГц | 0,47 дБ | |
| 3,6 ГГц ≤ f ≤ 7 ГГц | 0,57 дБ | |
| Опции | Описание |
| R&S® FSV-B1 | Ruggedized Housing |
| R&S® ESRP-B2 | Preselection and Preamplifier |
| R&S® FSV-B4.02 | OCXO Extended Frequency Stability |
| R&S® ESR-B10 | External Generator Control |
| R&S® FSV-B9 | Tracking Generator (100 kHz to 7 GHz) |
| R&S® ESRP-B18.17 | Solid State Drive (removable hard drive) 15 |
| R&S® ESRP-B19.03 | Spare Hard Drive (removable hard drive) 15 |
| R&S® FSV-B22 | RF Preamplifier (100 kHz to 7 GHz) |
| R&S® ESRP-B29 | Frequency Extension 10 Hz and MIL bandwidths |
| R&S® FSV-B30 | DC Power Supply for 12 V/24 V supply voltage |
| R&S® FSV-B32 | Lithium-Ion Battery Pack |
| R&S® FSV-B34 | Lithium-Ion Battery Charger |
| R&S® ESRP-K53 | Time Domain Scan |
| R&S® ESRP-K56 | IF Analysis |
| R&S® ESRP-U1.10 | Windows 10 Upgrade R&S®ESRP with FMR9 CPU board with solid-state drive (SSD) |
| R&S® PCK.05 | IEC/IEEE Bus Cable, length: 2 m |
| R&S® ZZA-478 | 19" Rack Adapter |
| R&S® RAM | Matching Pad, 50/75 Ω, L Section, matching at both ends |
| R&S® RAZ.02 | Matching Pad, 50/75 Ω, series resistor, 25 Ω, matching at one end (taken into account in instrument function RF INPUT 75 Ω) |
| R&S® ZRB2.52 | SWR Bridge, 50 Ω, 5 MHz to 3 GHz |
| R&S® ZRC.52 | SWR Bridge, 50 Ω, 40 kHz to 4 GHz |
| R&S® RBU100.03 | High-Power Attenuator, 100 W, 3/6/10/20/30 dB, 1 GHz |
| R&S® RBU50.03 | High-Power Attenuator, 50 W, 3/6/10/20/30 dB, 2 GHz |
| R&S® RDL50 | High-Power Attenuator, 50 W, 20 dB, 6 GHz |
| R&S® FSE-Z4 | DC Block, 10 kHz to 18 GHz (type N) |
| Модели | Описание |
| R&S® ESRP3 | Измерительный приемник ЭМП, 9 кГц - 3,6 ГГц |
| R&S® ESRP7 | Измерительный приемник ЭМП, 9 кГц - 7 ГГц |
