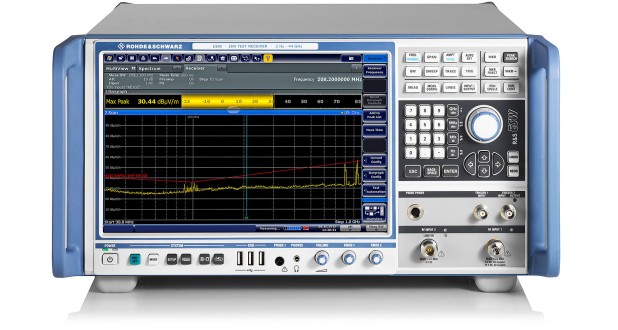

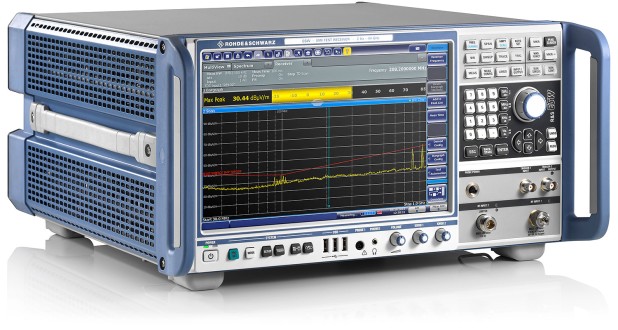

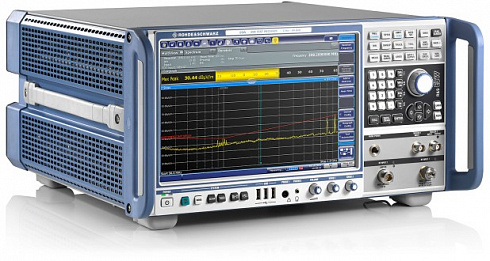

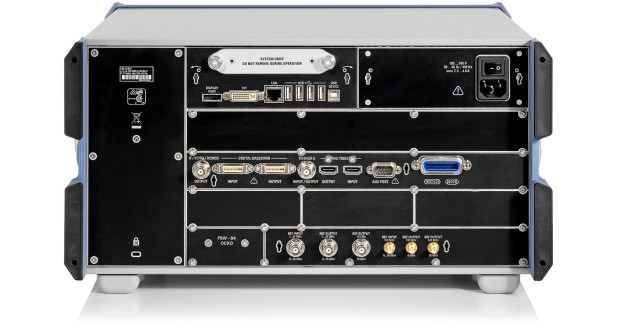

Измерительный приемник ЭМП на полное соответствие Rohde&Schwarz ESW с диапазоном от 2 Гц до 44 ГГц
Подробнее
Описание
R&S®ESW — это измерительный приемник ЭМП с выдающимися ВЧ-характеристиками, включая высокий динамический диапазон и точность измерения. Он отвечает самым строгим требованиям к сертификационным измерениям в соответствии с CISPR, EN, MIL‑STD-461, DO‑160 и FCC. Благодаря сканированию во временной области на основе БПФ приемник R&S®ESW фиксирует и взвешивает спектры помех практически мгновенно. Возможности данного прибора в области анализа спектра в реальном масштабе времени с функцией построения спектрограмм позволяют подробно анализировать сигналы помех и их историю. Режим MultiView обеспечивает прямое отображение результатов, даже для нескольких режимов работы.
- Диапазоны частот от 2 Гц до 8 Гц, от 2 Гц до 26,5 ГГц и от 2 Гц до 44 ГГц
- Соответствует требованиям CISPR16-1-1, ANSIC63.2, MIL‑STD‑461 и FCC
- Самый большой динамический диапазон и самая высокая точность для требовательных сертификационных измерений
- Сверхбыстрые измерения благодаря сканированию во временной области на основе БПФ
- Преселекция на основе настраиваемых фильтров верхних частот и режекторных фильтров для промышленных, научных и медицинских диапазонов
- Измерительный приемник ЭМП и анализатор спектра и сигналов в одном устройстве
- Анализ спектра в реальном масштабе времени (опция R&S®ESW-K55) с полосой пропускания 80 МГц и функцией спектрограмм
- Функция MultiView для прямого отображения нескольких режимов работы на одном экране
Особенности и преимущества
Совместимые со стандартами измерения ЭМП
- Сертификационные измерения
- Соответствующие стандартам измерения ЭМП в режиме анализатора спектра
ВЧ-характеристики, соответствующие самым жестким требованиям
- Исключительно широкий динамический диапазон
- Низкий средний уровень собственного шума (тип. –168 дБмВт для f ≤ 1 ГГц)
- Высокая точка компрессии 1 дБ (+15 дБмВт) для входного ВЧ-каскада
- Интермодуляционные составляющие третьего порядка +25 дБмВт (TOI)
- Превосходная точность измерения (±0,37 дБ для f ≤ 8 ГГц)
Встроенные фильтры преселекции и предусилитель
- Встроенные фильтры преселекции (21 фильтр) в стандартной комплектации
- Дополнительный фильтр верхних частот на частоте 2 МГц для подавления несущих сигналов и помех в линиях питания переменного тока
- Режекторные фильтры для подавления сильных несущих сигналов в нелицензируемых промышленных, научных и медицинских диапазонах 2,4 ГГц и 5,8 ГГц
Сканирование во временной области на основе БПФ для сверхбыстрых измерений
- Измерение уровней кондуктивных электромагнитных помех в масштабе реального времени с одновременным квазипиковым и усредняющим по CISPR взвешиванием
Анализ спектра в реальном масштабе времени для детального изучения помех (опция)
- Измерение в реальном масштабе времени с полосой пропускания до 80 МГц
- Спектрограмма для непрерывного отображения спектра
- Режим послесвечения (спектральная гистограмма) для четкой идентификации импульсных и непрерывных помех
- Запуск по частотной маске для точного и надежного обнаружения спорадических спектральных событий
Удобная эксплуатация, прямое отображение результатов
- Таблица прямого сканирования
- MultiView: прямое отображение нескольких результатов
- Оптимизированный сенсорный пользовательский интерфейс для быстрого доступа ко всем функциям
- Встроенная интерактивная справочная система
- Сохранение результатов и настроек прибора
Автоматические испытания
- Предварительное измерение — обработка данных — заключительное измерение
- Программное обеспечение для измерения ЭМС R&S®EMC32 для дистанционно управляемых измерений и автоматизированных режимов испытания ЭМП
- Генератор отчетов для документирования результатов измерений
Четырехканальное измерение частоты следования кратковременных щелчков
- Анализ частоты следования кратковременных щелчков согласно CISPR14-1
- Документирование результатов
Защита данных и дистанционное управление
- Съемный жесткий диск для конфиденциального и безопасного хранения испытательных данных
- Дистанционное управление через шину GPIB или локальную сеть
- Драйверы для LabView, LabWindows/CVI, VXI Plug & Play
- Бесплатные обновления встроенного ПО — всегда на уровне новых разработок
Характеристики
| Частота | ||
| Диапазон частот | R&S®ESW8 | От 2 Гц до 8 ГГц |
| R&S®ESW26 | От 2 Гц до 26,5 ГГц | |
| R&S®ESW44 | От 2 Гц до 44 ГГц | |
| Старение за год | R&S®ESW-B4 — прецизионный опорный источник OCXO |
(стандартное значение ±1 × 10–7) ±3 × |
| Полосы пропускания | ||
| Полосы разрешения | стандартные фильтры (–3 дБ) | От 1 Гц до 10 МГц |
| ЭМП-фильтры (–6 дБ) |
1 Гц, 100 Гц, 200 Гц, 1 кГц, |
|
| Детекторы | Режим приемника | макс. пик, мин. пик, квазипиковый, среднеквадратичный, среднее значение, усреднение по постоянным времени прибора (усреднение по CISPR), среднеквадратическое усреднение (среднеквадратическое усреднение по CISPR) |
| Функция измерения APD | вероятность минимальной амплитуды | 10–7 |
| максимальное время захвата | 120 с | |
| полоса захвата (–6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |
|
Точка пересечения интермодуляционных составляющих третьего порядка (TOI) |
R&S®ESW8, R&S®ESW26, R&S®ESW44, ВЧ-затухание = |
10 МГц ≤ fвх < 1 ГГц, > +20 дБмВт, тип. 25 дБмВт |
| Точка компрессии 1 дБ | ВЧ-затухание = 0 дБ, преселекция отключена, предусилитель отключен | fвх ≤ 3 ГГц, +15 дБмВт (ном.) |
| Фильтры преселекции | ||
| Состояние | Режим приемника |
всегда вкл. |
| режим анализатора | вкл./выкл. (можно выбрать) | |
| Количество фильтров преселекции | 21 | |
|
Предусилитель (можно выбрать) |
От 1 кГц до 8 ГГц | 20 дБ (ном.) |
|
Средний уровень собственного шума (DANL) |
R&S®ESW8 (режим приемника, ВЧ-затухание = 0 дБ, оконечная нагрузка = 50 Ω, логарифмическое масштабирование, нормализованное к 1 Гц ширины полосы пропускания приемника, ширина полосы пропускания приемника = 1 кГц, ширина полосы пропускания видеофильтра = 1 Гц, от +5 °C до +40 °C, преселекция включена, предусилитель включен) | |
| 1 МГц ≤ f < 1 ГГц | < –165 дБмВт, тип. –168 дБмВт | |
| Режим приемника | ||
|
Сканирование во временной области |
CISPR-диапазон B, от 150 кГц до 30 МГц, ширина полосы пропускания приемника = 9 кГц, время измерения = 100 мс, пиковый детектор | 110 мс (общее время измерения) |
| CISPR-диапазон B, от 150 кГц до 30 МГц, ширина полосы пропускания приемника = 9 кГц, время измерения = 1 с, квазипиковый детектор и детектор средних значений по CISPR | 2 с (общее время измерения) | |
| CISPR-диапазон C/D, от 30 МГц до 1000 МГц, ширина полосы пропускания приемника = 120 кГц, время измерения = 10 мс, пиковый детектор | 620 мс (общее время измерения) | |
| CISPR-диапазон C/D, от 30 МГц до 1000 МГц, ширина полосы пропускания приемника = 9 кГц, время измерения = 10 мс, пиковый детектор | 840 мс (общее время измерения) | |
| CISPR-диапазон C/D, от 30 МГц до 1000 МГц, ширина полосы пропускания приемника = 120 кГц, время измерения = 1 с, квазипиковый детектор | 80 с (общее время измерения) | |
| CISPR-диапазон C/D, от 30 МГц до 1000 МГц, ширина полосы пропускания приемника = 9 кГц, время измерения = 1 с, квазипиковый детектор и детектор средних значений по CISPR | 67 с (общее время измерения) | |
| Общая погрешность измерения | ||
| Преселекция выкл. | От 10 МГц<≤ до 3,6 ГГц | ±0,27 дБ |
| Размеры (ном.) | Ш × В × Г, включая передние ручки и задние ножки | 462 × 240 × 504 мм (18,15"×9,44"×19,81") |
|
Вес нетто, без опций (ном.) |
R&S®ESW8 | 20,6 кг |
| R&S®ESW26 | 22,1 кг | |
| R&S®ESW44 | 25,2 кг | |
Документы
Описание
| Опции | Описание |
| RPG FS-Z140 | Harmonic Mixer, 90 GHz to 140 GHz |
| RPG FS-Z170 | Harmonic Mixer, 110 GHz to 170 GHz |
| RPG FS-Z220 | Harmonic Mixer, 140 GHz to 220 GHz |
| RPG FS-Z325 | Harmonic Mixer, 220 GHz to 325 GHz |
| RPG FS-Z500 | Harmonic Mixer, 325 GHz to 500 GHz |
| R&S ESW-B4 | OCXO Precision Frequency Reference |
| R&S ESW-B8.02 | Resolution Bandwidth > 10 MHz |
| R&S ESW-B10 | External Generator Control |
| R&S ESW-B18 | Spare Solid State Drive (removable hard drive) |
| R&S ESW-B24.08 | Low Noise Amplifier, 150 kHz to 44 GHz |
| R&S ESW-B21.26 | LO/IF Connections for external mixers |
| R&S FSW-B33 | USB Mass Memory Write Protection |
| R&S ESW-K7 | Analog Modulation Analysis for AM/FM/фМ |
| R&S ESW-K33 | Security Write Protection of solid state drive |
| R&S ESW-K55 | 80 MHz Real-Time Measurement Application, POI > 15 ps |
| R&S PCK.05 | IEC/IEEE Bus Cable, length: 2 m |
| R&S ZZF-511 | Front Cover |
| R&S ZZA-KN5 | 19" Rack Adapter |
| R&S RAM | L Section, matching at both ends |
| R&S RAZ.02 | Series Resistor, 25 Ω, matching at one end (taken into account in instrument function RF INPUT 75 Ω) |
| R&S RBU100.03 | 100 W, 3/6/10/20/30 dB, 1 GHz |
| R&S RBU50.03 | 50 W, 3/6/10/20/30 dB, 2 GHz |
| R&S RDL50 | 50 W, 20 dB, 6 GHz |
| R&S FSE-Z4 | DC Block, 10 kHz to 18 GHz (N type) |
| R&S FS-Z60 | Harmonic Mixer, 40 GHz to 60 GHz |
| R&S FS-Z75.02 | Harmonic Mixer, 50 GHz to 75 GHz |
| R&S FS-Z90.02 | Harmonic Mixer, 60 GHz to 90 GHz |
| R&S FS-Z110.02 | Harmonic Mixer, 75 GHz to 110 GHz |
| R&S ZN-ZTW.10 | Torque Wrench for 3.5/2.92 mm connectors, 0.9 Nm coupling torque (for R&S®ESW26/44) |
Модели
| Модели | Описание |
| R&S ESW8 | Измерительный приемник ЭМП 2 Гц - 8 ГГц |
| R&S ESW26 | Измерительный приемник ЭМП 2 Гц - 26.5 ГГц |
| R&S ESW44 | Измерительный приемник ЭМП 2 Гц - 44 ГГц |
