Fluke 154 INTL

Средство калибровки HART® Fluke 154 INTL представляет собой автономное решение на базе планшета для настройки и калибровки полевых устройств, использующих протокол HART®. Комплект включает планшет с предустановленным приложением FlukeHART и беспроводной HART-модем, который подключается непосредственно к тестируемому или настраиваемому HART-преобразователю. При совместном использовании с калибраторами Fluke серии 720 или 750 система образует комплексное решение для полной калибровки и конфигурации HART-устройств. Планшетный интерфейс на базе Android делает работу с HART-устройствами простой и интуитивно понятной, а беспроводное подключение позволяет проводить настройку с безопасного расстояния до 83 метров.

Общие характеристики

• Тип прибора: средство калибровки HART® (HART Calibration Assistant)
• Операционная система планшета: Android 5.0 или новее
• Процессор: ARM или Atom
• Оперативная память: 1 ГБ
• Встроенная память: 2 ГБ
• Разрешение экрана: 960×540 qHD
• Тип батареи планшета: перезаряжаемая Li-Ion
• Время работы планшета: до 19 часов
• Bluetooth: спецификация v2.0, частота 2,4 ГГц
• Класс Bluetooth: Class 1, дальность до 83,8 м
• Размеры HART-модема: 11 × 2,5 × 7 см
• Вес HART-модема: 0,16 кг
• Материал корпуса модема: высокопрочный ABS-пластик
• Диапазон рабочих температур: от 0 °C до +50 °C

Основные функции

• Полная поддержка HART Device Description (DD): всех HART-устройств
• Настройка HART-устройств: конфигурирование параметров полевых приборов
• Калибровочная подстройка (Trim): выполнение HART-подстройки при совместном использовании с калибраторами Fluke серии 750 или 720
• Мониторинг переменных HART: контроль PV, SV, TV, QV и других измеряемых переменных
• Беспроводное подключение: к HART-модему без физической связи с планшетом
• Сохранение конфигураций: экспорт настроек HART-устройств в форматы PDF или TXT
• Дальность беспроводной связи: до 83 м (в зависимости от источника — до 76 м)
• Бесплатные обновления: ежеквартальное обновление базы HART DD
• Быстрое подключение: удобный интерфейс для быстрого просмотра и работы с HART-данными

Интерфейсы и подключение

• Порт передачи данных: Bluetooth
• Длина HART-кабеля: 1,2 м
• Тип подключения HART: мини-крючки
• HART-интерфейс: емкостная связь (Capacitive coupling)
• Выходной сигнал: 600 мВ пик-пик
• Ток утечки: менее 10 мкА
• Способ соединения: через петлевой резистор или непосредственно с HART-полевым устройством
• Поддерживаемые спецификации HART: HART 4, HART 5, HART 6, HART 7
• Физический уровень: HARTHCF_SPEC-54

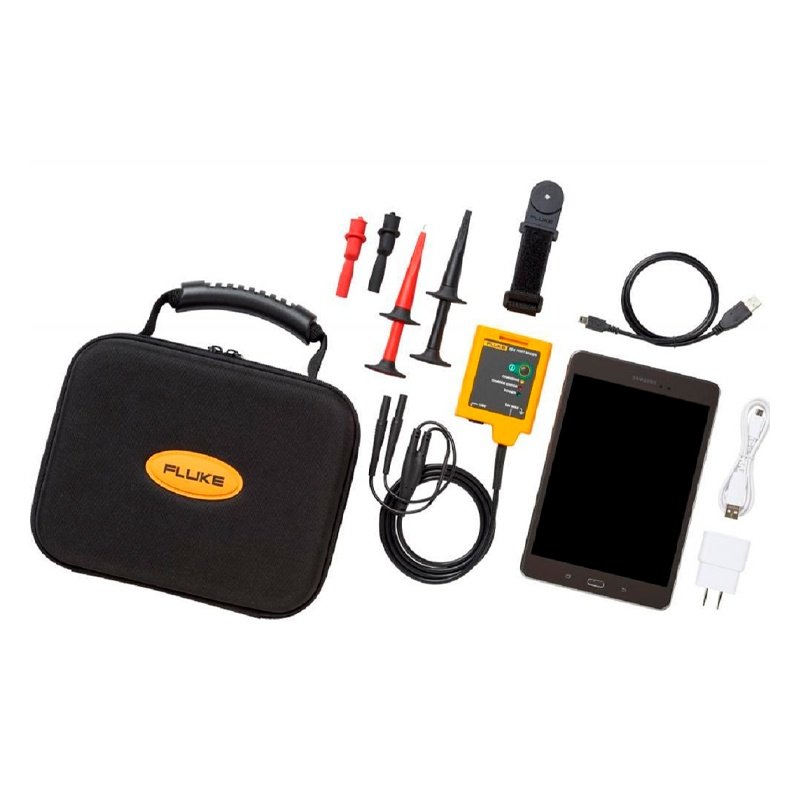

Комплектация Fluke 154 INTL

• Планшет с предустановленным приложением FlukeHART
• Беспроводной HART-модем
• Кабель USB и адаптер для зарядки планшета
• Кабель USB для зарядки модема
• Комплект зажимов типа «крючок» AC280 Sure Grip (красный, чёрный)
• Комплект зажимов типа «крокодил» с увеличенными зубцами
• Магнитный подвес и ремень TPAK80
• Футляр для переноски
• Краткое справочное руководство
• Паспорт безопасности
• Руководство пользователя (на планшете)

Примечание: средство калибровки HART® Fluke 154 INTL предназначено для настройки, калибровки и диагностики полевых HART-устройств в промышленных системах автоматизации. Планшетная платформа на базе Android с предустановленным приложением FlukeHART обеспечивает интуитивно понятный интерфейс для работы с HART-протоколом. Входящий в комплект беспроводной HART-модем подключается непосредственно к тестируемому преобразователю с помощью проводов с мини-крючками, а связь с планшетом осуществляется по Bluetooth, что позволяет оператору находиться на безопасном расстоянии до 83 метров от оборудования. При совместной работе с калибраторами Fluke серии 720 или 750 система обеспечивает полный цикл калибровки HART-устройств, включая выполнение калибровочной подстройки (Trim). Приложение поддерживает все версии протокола HART от 4 до 7, а также все HART-устройства благодаря полной поддержке Device Description (DD) с возможностью бесплатного ежеквартального обновления базы. Компактный планшет, лёгкий модем (всего 160 г) и прочный транспортировочный футляр делают комплект удобным для выездных работ.
