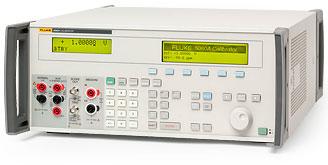

Многоцелевой калибратор 5080A Multi-Product Calibrator точно и надежно откалибрует ваш аналоговый датчик благодаря высокой степени совместимости по напряжению и силе тока. Максимальная нагрузка составляет 800 мА для постоянного или переменного тока, максимальное напряжение — 50 В для постоянного или переменного тока, что позволяет калибратору 5080A работать с большим количеством аналоговых измерительных устройств.
Дополнительные возможности и аксессуары позволяют использовать калибратор 5080A Multi-Product Calibrator для работы с другими устройствами, такими как:
- Зажимные датчики. Катушки 9100-200 с 10/50 витками и 5500A/COIL с 50 витками позволяют с помощью 5080A калибровать наиболее популярные зажимные датчики при силе тока не более 1000 A (среднеквадр.).
- Осциллографы. Калибровка осциллографов до 200 МГц — быстро, просто и недорого. Проверьте динамическую характеристику, диапазон частот, время, функции множественного запуска и входное сопротивление.
- Мегомметры. Позволяет определить резисторы высокого сопротивления и высокого напряжения до 18 ГОм. С их помощью можно также измерить большое выходное напряжение.
Сетевое напряжение, неосторожно приложенное к выходным клеммам калибратора, может вызвать серьезные повреждения, требующие дорогостоящего ремонта. Электрическая защита выходов калибратора имеет большое значение для обеспечения бесперебойной ежедневной работы. Инновационная защитная схема калибратора 5080A защищает от повреждений, вызванных неправильным приложением входного напряжения, и вы можете уверенно использовать ваш калибратор каждый день.
Калибратор 5080A имеет самую высокую совместимость по напряжению и силе тока среди всех линеек и семейств продуктов Fluke Calibration, что делает его идеальным для калибровки аналоговых измерительных устройств и других инструментов, которые требуют больших ресурсов для нормальной работы.
| Максимальная нагрузка или совместимость по напряжению | ||||
| Функции | ||||
| Модель | Напряжение пост. тока | Напряжение перем. тока | Пост. ток | Перем. ток* |
| 5080A | 600 мА | 800 мА | 50 В | 44 В |
| 9100 | 20 мА | 20 мА | 4 В | 4 В |
| 5500A | 10 мА | 10 мА | 4,5 В | 3 В |
| 5520A | 10 мА | 10 мА | 7 В | 5 В |
| 5700A | 50 мА | 50 мА | 10 В | 7 В |
| 5720A | 50 мА | 50 мА | 10 В | 7 В |
| Технические характеристики | |
| Напряжение постоянного тока |
Диапазон: от 0 до ±1 020 В Наилучшая погрешность за 1 год: ±0,01 % от значения уставки |
| Постоянный ток |
Диапазон: от 0 до ±20,5 А Наилучшая погрешность за 1 год: ±0,05 % от значения уставки |
| Сопротивление |
Диапазон: от 0 до 190 МОм, 19 значений в x1 и x1.9 Наилучшая погрешность за 1 год: ±0,025 % от значения уставки |
| Напряжение переменного тока |
Диапазон: от 1 мВ до 1 020 В от 45 Гц до 1 кГц, синусоидальное Наилучшая погрешность за 1 год: ±0,1 % от значения уставки |
| Переменный ток |
Диапазон: от 29 мА до 20,5 А от 45 Гц до 1 кГц, синусоидальное Наилучшая погрешность за 1 год: ±0,1 % от значения уставки |
| Источник мощности постоянного тока |
Диапазон: от 10,9 мВт до 20,5 кВт Наилучшая погрешность за 1 год: ±0,11 % от значения уставки |
| Источник мощности переменного тока |
Диапазон: от 10,9 мВт до 20,5 кВт 45–65 Гц, PF (коэффициент мощности) = 1 Наилучшая погрешность за 1 год: ±0,36 % от значения уставки |
| Фаза |
Диапазон: от 0 до ± 179,99 ° от 45 Гц до 1 кГц Наилучшая погрешность за 1 год: ±0,25 % от значения уставки |
| Частота |
Диапазон: от 45 Гц до 1 кГц Наилучшая погрешность за 1 год: ±50 миллионных долей от значения уставки |
| Общие технические характеристики | |
| Время прогрева: | Двойной интервал времени с момента последнего прогрева, но не более 30 минут |
| Время установления | Менее 5 секунд для всех функций и диапазонов, за исключением отдельно оговоренных |
| Стандартные интерфейсы | RS-232 и Ethernet |
| Температурный режим |
Рабочий диапазон: от 0 до 50 °C Калибровка (tcal): от 15 до 35 °C Температура хранения: от –20 до 70 °C |
| Температурный коэффициент | Температурный коэффициент для температур за пределами tcal ±5 °C составляет 10 % от заданного значения на 1 °C для диапазона от 0 до 35 °C. Для температуры выше 35 °C температурный коэффициент составляет 20 % от заявленного значения на 1 °C. |
| Относительная влажность |
Рабочие условия: <80 % до 30 °C, <70 % до 40 °C, <40 % до 50 °C Хранение: <95 %, без конденсата |
| Высота над уровнем моря | Рабочая: не более 2 000 м Хранение: не более 12 200 м |
| Класс безопасности | Соответствует EN. 61010-1:2001, CAN/CSA-C22.2 No. 61010-1-04, UL 61010-1: 2004 |
| Низкочастотная аналоговая изоляция | 20 В |
| Электромагнитная совместимость | Соответствует EN613261:2006. |
| Сетевое питание |
Сетевое напряжение (по выбору): 100 В, 120 В, 220 В, 240 В Частота сети: от 47 до 63 Гц Колебания напряжения в сети: + 10 % от значения уставки сетевого напряжения |
| Потребляемая мощность | 600 В·А |
| Габариты |
Высота: 19,3 см Ширина: 43,2 см, 44,3 см, включая ручки Глубина: 53,8 см |
| масса (без дополнительных принадлежностей) | 22 кг |
| Определение абсолютной погрешности | Характеристики: стабильность, температурный коэффициент, линейность, регулировка линейности и нагрузки, прослеживаемость внешних стандартов, применяемых для калибровки. Нет необходимости использовать дополнительные модули для определения всех характеристик данного температурного диапазона. |
| Доверительный интервал характеристик | 99 % |
| Опции | Описание |
| 5080A/MEG | Опция калибровки мегаомметра |
| 5080/CAL | Прикладное ПО для калибровки |
| 9100-200 | Токовая катушка на 10/50 |
| 5500A/COIL | Токовая катушка на 50 витков |
| 5080A/CASE | Кейс для транспортировке |
| Модели | Описание |
| 5080A | Многофункциональный калибратор аналоговых и цифровых приборов |
| 5080/SC | Многофункциональный калибратор с функцией калибровки осциллографа |
| 5080A/SC/MEG | Многофункциональный калибратор с функциями калибровки измеретелей сопротивления и осциллографов |
