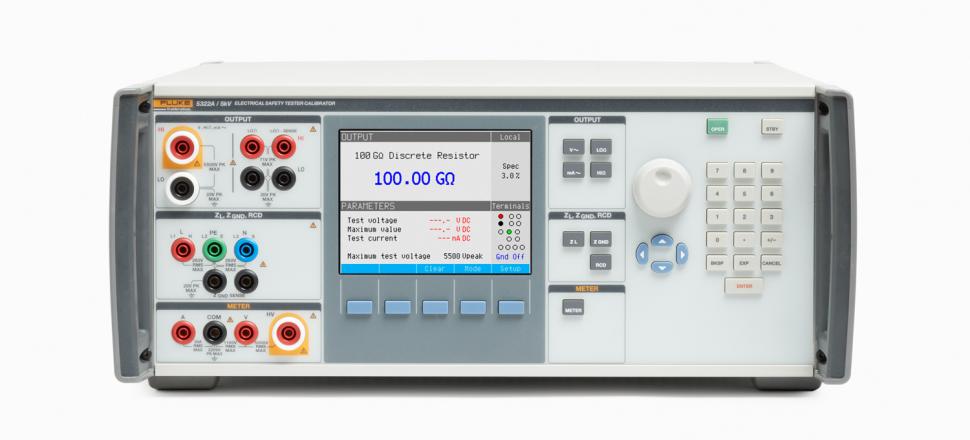

Калибратор электрических тестеров 5322A помогает специалистам по калибровке обеспечивать соответствие тестеров требованиям новых стандартов почти в четыре раза быстрее по сравнению с обычной калибровкой вручную с использованием комплекта разных приборов. Калибратор 5322A обеспечивает соответствие строгим международным стандартам, таким как британский стандарт BS7671(17-е издание), стандарты МЭК/EN, AS/NZS 3000 (Австралия и Новая Зеландия) и китайские нормы проверки/калибровки для разных электрических тестеров. Прибор 5322A объединяет множество функций в одном корпусе, благодаря чему можно отказаться от отдельных резисторов, декадных магазинов и других специальных решений, часто используемых для калибровки электрических тестеров. Эта единая система ускоряет и упрощает калибровку, поскольку вместо нескольких приборов пользователям нужно научиться использовать и обслуживать только один калибратор. В то время как автоматизация нескольких приборов является сложной задачей, 5322A можно автоматизировать с помощью программного обеспечения для калибровки MET/CAL— увеличение скорости и эффективности.

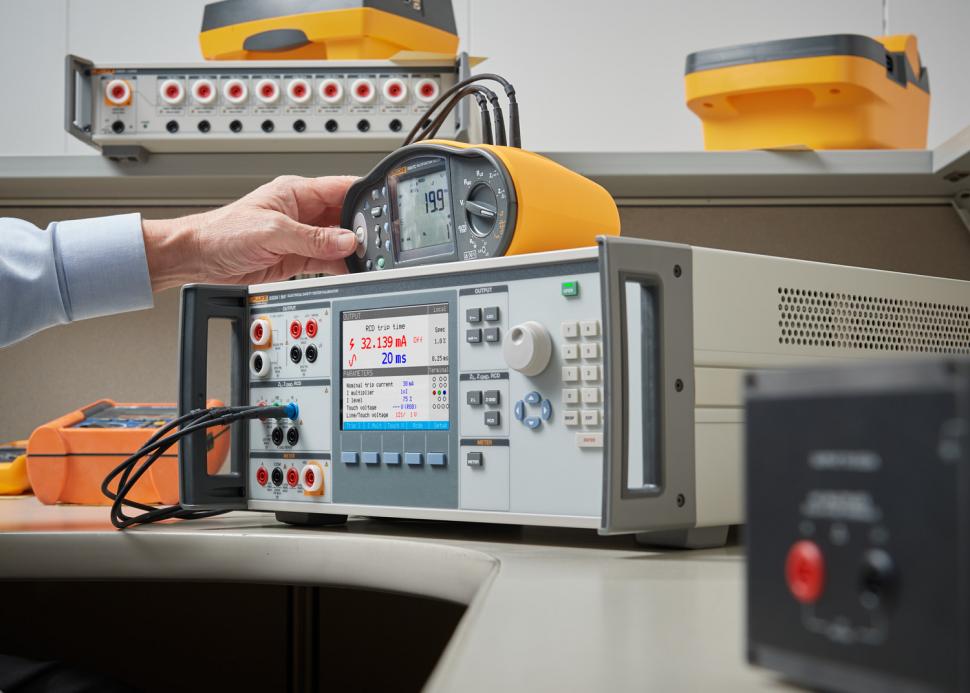

Калибровка тестеров электробезопасности основных типов с помощью одного калибратора. 5322A обеспечивает калибровку тестеров электробезопасности всех основных категорий. Главные преимущества этого калибратора заключаются в его основных функциях, позволяющих выполнять калибровку отдельных приборов.
Широкий диапазон обслуживаемых приборов
5322A калибрует оборудование различных типов, в том числе:
- Тестеры Hipot
- Тестеры сопротивления изоляции (мегаомметры), включая аналоговые тестеры предыдущих поколений
- Тестеры импеданса контура/линии
- Тестеры целостности цепи
- Тестеры сопротивления заземления
- Тестеры заземляющего соединения
- Тестеры тока утечки
- Тестеры автоматических выключателей (УЗО/GFCI)
- Многофункциональные тестеры электроустановок
- Портативные тестеры электроприборов (PAT)
Основные характеристики и преимущества
Плавнорегулируемые выходы сопротивления высокого напряженияобеспечивают большое высоковольтное сопротивление для калибровки тестеров сопротивления изоляции/мегомметров до 5 кВ. Функция плавного регулирования позволяет задавать любое значение сопротивления согласно требованиям тестируемого устройства и настраивать выход 5322A на номинальное значение, что облегчает калибровку более старых ручных тестеров.
Активная компенсация контура упрощает калибровку функции импеданса контура/линии тестера электроустановок благодаря исключению остаточного импеданса линии во время калибровки.
Источник 600 В (опция VLC) обеспечивает калибровку измерений напряжения переменного тока на оборудовании c измерительными функциями. Эта функция также подходит для питания тестеров PAT многих типов.
4-проводные источники низкого сопротивления позволяют выполнять точные измерения малых токов и параметров заземляющего соединения с высоким током, благодаря чему обеспечивается точность при проверке современных 4-проводных тестеров.
Дополнительные высоковольтные нагрузочные резисторы 5322A-LOAD 5 кВ можно подключать параллельно для точных проверок тестеров Hipot.
Имитация УЗО позволяет проверять тестеры электроустановок и тестеры PAT с высокой точностью по времени и току. Время размыкания 5322A обеспечивает отношение неопределенности измерений более 4:1 при неопределенности тока размыкания 1 %.
Измерения коэффициента пульсации и THD позволяют получить данные об измерениях четкости сигнала тестеров Hipot до 5 кВ в соответствии с требованиями многих нормативов.
Широкий выбор моделей позволяет подобрать функции, которые в наибольшей степени соответствуют вашему оборудованию и бюджету.
Совместимость с программным обеспечением MET/CAL автоматизирует работу 5322A в режиме эмуляции 5320A для повышения производительности и эффективности.
| Общие характеристики | |
| Уровень достоверности характеристик | 99 % |
| Интервал характеристик | 1 год |
| Линия подачи питания | 115/230 В перем. тока (50/60 Гц) +10 % / -14 %, при максимальной разнице напряжения между нейтралью и защитным заземлением не более 15 В. Если линия подачи питания находится в диапазоне от -10 % до -14 %, работа в таком режиме имеет ограничения по току нагрузки для выходов напряжения. |
| Потребляемая мощность | 1250 ВА макс. |
| Защита предохранителем |
Вход сети перем. тока: 2 A, 250 В для 230 В, временная задержка (T2L250 V — 5 мм × 20 мм); 4 A, 250 В для 115 В, временная задержка (T4L250 V — 5 мм × 20 мм) Вход УЗО: 3,15 A, 250 В, быстродействующий (F3.15H250 V — 5 мм × 20 мм) Вход амперметра (А): 20 A, 500 В, временная задержка (F20H500 V — 6,3 мм × 32 мм) Вход импеданса контура/линии: 4 A, 500 В, временная задержка (T4H500 V — 6,3 мм × 32 мм) Вход тока утечки: 100 мА, 250 В, быстродействующий (F100 mL250 V — 5 мм × 20 мм) |
| Внешние условия эксплуатации | |
| Время прогрева | 15 минут |
| Диапазон температур |
Рабочая температура: от 18 °C до 28 °C Температура калибровки (tcal): 23 °C Температурный коэффициент при температуре, выходящей за пределы диапазона tcal ±5 °C, составляет 0,1 x /°C от годовой точности при температуре от 5 до 40 °C. Температура хранения : от −10 °C до 50 °C Время восстановления после хранения: Обычно <24 часов при рабочей температуре |
| Относительная влажность (эксплуатация) | <80 % до 28 °C (выходы сопротивления >10 ГОм, задано для <70 % при 28 °C) |
| Относительная влажность (хранение) | <90 %, без конденсации от 0 °C до 50 °C |
| Высота |
Рабочая: 3050 м (10 000 футов) Хранение: 12 200 м (40 000 футов) |
| Габариты и масса | |
| Габариты | 430 мм × 555 мм × 170 мм (16,9 дюйма × 21,8 дюйма × 6,7 дюйма) |
| Масса | 20 кг (44,1 фунта) |
| Соответствие нормативам | |
| Безопасность | Питание от сети: МЭК 61010-1: Категория перенапряжения II, степень загрязнения 2 Измерение: МЭК 61010-2-030: 5000 В (без номинала по какой-либо категории) |
| Электромагнитная совместимость (ЭМС) |
Международные нормы:
|
Электрические характеристики
| Источник низкого сопротивления | Диапазон от 100 мОм до 10 кОм + выбор отдельного значения 10 мОм, постоянный ток и частота сети электропитания (50/60 Гц) |
| Источник высокого сопротивления 1,5 кВ (только постоянный ток) | Диапазон от 10 кОм до 10 ГОм + выбор отдельного значения 100 ГОм |
| Источник высокого сопротивления 5,5 кВ (только постоянный ток) (5322A с опцией /5) | Диапазон от 10 кОм до 100 ГОм |
| Измерение испытательного напряжения | Диапазон от 0 до 5500 В пост. тока |
| Источник сопротивления заземляющего соединения. Режим сопротивления | Диапазон от 1 мОм до 1700 Ом, постоянный ток и частота сети электропитания (50/60 Гц) |
| Источник импеданса линии/контура | Диапазон от 25 мОм до 1700 Ом |
| Режим ручной коррекции /режим сканирования | |
| Диапазон остаточного импеданса | от 0 до 10 Ом |
| Разрешение | 1 мОм |
| Режим коррекции COMP (активная компенсация контура) (опция 5322AVLC) | |
| Максимальный компенсированный импеданс | от 0 до 2 Ом |
| Источник тока утечки | |
| Диапазон | от 0,1 до 30 мА |
| Испытательное напряжение |
Пассивный режим: от 60 до 250 В перем. тока (среднеквадратичное значение) Дифференциальный режим: от 60 до 250 В перем. тока (среднеквадратичное значение) Замещающий режим: от 10 до 250 В перем. тока (среднеквадратичное значение) Активный режим (только 5322A/VLC) [1] : от 50 до 100 В перем. тока (среднеквадратичное значение) |
| Неопределенность |
Пассивный режим: ± (0,3 % от заданного значения + 2 мкА) Дифференциальный режим: ± (0,3 % от заданного значения + 2 мкА) На неопределенность проверки может влиять нестабильность напряжения сети электропитания Замещающий режим: ± (0,3 % от заданного значения + 2 мкА) Активный режим (только 5322A/VLC) [1] : ± (0,3 % от заданного значения + 1 мкА) |
| [1] Выходные сигналы в активном режиме синхронизируются с частотой сети переменного тока для подавления помех между калибратором и внешними источниками шума. | |
| Имитация человеческого тела (только функция имитации тока утечки) |
Диапазон сопротивления: от 0 до 10 000 Ом Разрешение: 1 Ом |
| УЗО (устройство защитного отключения) (для тестеров электроустановок) | |
| Диапазон тока размыкания |
Режим 0,5 X I и 1 X I: от 5 до 30 мА с шагом 1 мА Режим 1,4 X I и 2 X I: от 14 до 60 мА с шагом 1 мА Режим 5 X I: от 50 до 150 мА с шагом 1 мА |
| Разрешение измерения тока размыкания |
1 мкА при токе менее 30 мА 10 мкА в диапазоне от 30 до 150 мА 100 мкА в диапазоне от 300 мА до 3 А |
| Неопределенность измерения тока размыкания | |
| Ток размыкания | ±1 % от настройки номинального тока (I) |
| Диапазон времени размыкания | от 10 до 5000 мс |
| Неопределенность времени размыкания | (0,02 % от заданного значения + 0,25 мс) |
| Напряжение прикосновения/линии |
Диапазон напряжения прикосновения: 50 В Заданное значение напряжения прикосновения: в дискретных точках в зависимости от текущего установленного значения тока размыкания Последовательное сопротивление при напряжении прикосновения: 0,02 Ом, 0,05 Ом, 0,10 Ом, 0,35 Ом, 0,50 Ом, 0,96 Ом, 1,7 Ом, 4,7 Ом, 9 Ом, 17 Ом, 47 Ом, 90 Ом, 170 Ом, 470 Ом, 900 Ом, 1700 Ом Диапазон напряжения сети: 250 В Неопределенность напряжения сети: ± (5 % от показания + 3 В) Выбираемое пользователем номинальное напряжение сети: 100 В/115 В/120 В/220 В/230 В/240 В/250 В или фактическое Режим задержки включения питания после размыкания: выбирается пользователем |
| УЗО (устройство защитного отключения) (для PAT) | |
| Диапазон тока размыкания | Режим 0,5 X I и 5 X I: от 5 до 150 мА с шагом 1 мА |
| Разрешение измерения тока размыкания | 1 мкА |
| Неопределенность измерения тока размыкания | Ток размыкания: ±1 % от настройки номинального тока (I) |
| Диапазон времени размыкания | от 10 до 5000 мс |
| Неопределенность времени размыкания | (0,02 % от заданного значения + 0,25 мс) |
| Напряжение линии | Задержка повторного подключения: 2,5 с |
| Калибратор напряжения переменного/постоянного тока (5322A с опцией VLC) | |
| Диапазон | от 0,03 до 600 В, переменный или постоянный ток (0,5—1 %) |
| Внутренние диапазоны |
Режим переменного тока: от 0,3 В до 600 В Режим постоянного тока: от 0,3 В до 600 В |
| Мультиметр | |
| Максимальное выдерживаемое напряжение |
Клемма HV к клемме COM: 5000 В (среднеквадратичное значение) Клемма V к клемме COM: 1100 В (среднеквадратичное значение) Клемма COM к защитному заземлению: 2200 Впик |
| Диапазон напряжения переменного/постоянного тока |
Вход V (1100 В): от 0 В пост. тока до ±1100 В пост. тока, от 10 мВ до 1100 В перем. тока (среднеквадратичное значение) Вход HV (5000 В): от 0 В пост. тока до ±5000 В пост. тока, от 5 В до 5000 В перем. тока (среднеквадратичное значение) |
| Переменный/постоянный ток | |
| Диапазон | от 0 А до 20 А (непрерывно), от 20 А до 30 А (в течение периода до 5 минут), постоянный или переменный ток (среднеквадратичное значение) |
| Питание от сети переменного тока | |
| Диапазон | от 0 до 33 кВА перем. тока |
| Тип | Полный, активный, реактивный |
| Отображение фазы | Фазовый угол (φ), коэффициент мощности (PF) |
| Неопределенность фазы (dφ) | ±0,1° |
| Питание от сети постоянного тока | |
| Диапазон | от 0 до 33 кВА пост. тока |
| Измерение коэффициента искажений напряжения переменного тока Hipot | |
| Диапазон частот | от 45 до 65 Гц |
| Число гармоник | 25 |
| Измерение коэффициента пульсации напряжения постоянного тока Hipot | |
| Диапазон напряжения | от 100 до 5000 В пост. тока |
| Диапазон коэффициента пульсации | 10 % |
| Измерение испытательного напряжения вспышки (с помощью режима Flash LC или Flash V) | |
| Диапазон напряжения класса I | 2000 В перем. тока (среднеквадратичное значение) |
| Неопределенность | ± (0,3 % от показания + 6 В) |
| Диапазон напряжения класса II | 3000 В перем. тока (среднеквадратичное значение) |
| Неопределенность | ±(1 % от показания +6 В) |
| Измерение тока утечки при вспышке (с помощью режима Flash LC) | |
| Диапазон | от 0 до 300 мА перем. тока (среднеквадратичное значение) или пост. тока |
| Разрешение | 4,5 разряда |
| Опции | Описание |
| 5322A (5322A-LOAD) | Высоковольтный резистор для 5322A |
| 5322A (Y5320A) | Набор для монтажа в стойку с направляющими |
| 5322A (5322A/CASE) | Транспортировочный кейс для 5322A (без 5322A-LOAD) |
| Модели | Описание |
| 5322A | Многофункциональный калибратор электрических тестеров с сопротивлением 1 кВ, 1,5 кВ |
| 5322A/5 | Многофункциональный калибратор электрических тестеров с выходами сопротивления высокого напряжения 5 кВ |
| 5322A/VLC | Калибратор с сопротивлением 5 кВ, источником 600 В и компенсацией напряжения контура |
| 5322A/40 | Калибратор с сопротивлением 1,5 кВ и датчиком 40 кВ |
| 5322A/5/VLC | Калибратор с сопротивлением 5 кВ, источником 600 В и компенсацией напряжения контура |
| 5322A/VLC/40 | Калибратор с сопротивлением 1,5 кВ, источником 600 В, компенсацией напряжения контура и датчиком 40 кВ |
| 5322A/5/40 | Калибратор с сопротивлением 5 кВ и датчиком 40 кВ |
| 5322A/5/VLC/40 | Калибратор с сопротивлением 5 кВ, источником 600 В, компенсацией напряжения контура и датчиком 40 кВ |
