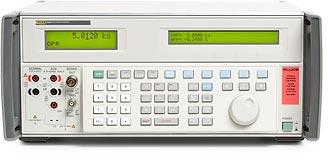

Калибратор для нескольких приборов 5502A подходит для использования с наиболее распространенными цифровыми мультиметрами с количеством разрядов точности 3,5 и 4,5 и другими устройствами. Он оснащен рядом внутренних и внешних защитных элементов, позволяющих его удобно транспортировать и проводить калибровку на рабочем месте. Модель 5502A можно полностью автоматизировать с помощью ПО для управления калибровками MET/CAL® Plus. Это идеальный калибратор для профессионалов в области метрологии, которым требуется решение для калибровки электрических параметров с низкой или средней точностью.
Калибратор 5502A является источником постоянного напряжения и тока, переменного напряжения и тока с несколькими формами сигнала и гармониками, имеет два параллельных выхода по напряжению или напряжению и току для имитации источников постоянного и переменного тока с управлением фазой, сопротивлением, емкостью, термопарами и термометрами сопротивления. Калибратор 5502A может также использоваться с термопарами и моделями термопар. Две опции предоставляют дополнительную возможность калибровки осциллографов с частотой до 300 МГц или 600 МГц. Также с помощью усилителя тока, управляемого напряжением, 52120A и токовых катушек можно калибровать инструменты, рассчитанные на 6 000 А.
Надежное и портативное решение для ваших потребностей и бюджета:
- Калибровка широкого спектра оборудования для электрических испытаний
- Надежная защита цепей предотвращает дорогостоящие повреждения, вызванные ошибками оператора
- Эргономичные прочные ручки облегчают транспортировку модуля 5502A
- Прочный переносной футляр со встроенными ручками и колесами и съемные передние/задние дверцы доступа для калибровки в рабочем положении почти в любой обстановке
- Выходное значение тока до 120 А при одновременном использовании с усилителем тока 52120A, управляемым напряжением
- Значительно более высокая доступность по средствам
Калибратор 5502A поможет решить практически все самые распространенные задачи калибровки, включая:
- портативные и настольные аналоговые и цифровые мультиметры с количеством разрядов точности до 4,5;
- токовые зажимы и клещевые измерители;
- щитовые измерители;
- электронные термометры;
- диаграммные самописцы;
- осциллоскопические самописцы;
- координатные самописцы;
- регистраторы данных.
Программа MET/CAL Plus представляет собой мощное приложение для создания, редактирования и тестирования процедур калибровки, а также сбора и представления в виде отчетов результатов для широкого диапазона приборов. В состав продукта входит передовая в своей отрасли программная система автоматизированной калибровки MET/CAL и специализированная система управления испытательным и измерительным оборудованием MET/TEAM Express. Также можно выбрать стандартное приложение MET/TEAM для всех задач калибровки в рамках предприятия с дополнительными модулями для калибровки на рабочем месте, коммерческих задач и веб-портала для клиентов.
Программное обеспечение для управления процессом калибровки MET/CAL Plus поможет выполнять требования практически всех стандартов качества по документированию процедур и составлению отчетов. Автоматизация процесса с помощью ПО MET/CAL также заметно повысит скорость и эффективность вашей калибровки.
| Функция и диапазон | |
| Постоянное напряжение | от 0 до ±1 020 В |
| Постоянный ток | от 0 до 20,5 А |
| Переменное напряжение | от 1 мВ до 1 020 В от 10 Гц до 500 кГц |
| Вольт*Герц | 1 000 В при 10 кГц/330 В при 100 кГц |
| Переменный ток | от 29 мкА до 20,5 А от 10 Гц до 30 кГц |
| Формы сигналов | Синусоида, квадрат, треугольник, усеченная синусоида |
| Сопротивление | от 0 Ом до 1 100 МОм |
| Емкость | от 220 пФ до 110 мкФ |
| Мощность (фиктивные нагрузки) | 20,9 кВт |
| Регулирование фазы | 0,01° |
| Термопара (исходная и измеренная температура) | B, C, E, J, K L N R, S, T, U 10 мкВ/°C и 1 мВ/°C |
| Термометр сопротивления (исходная температура) | Pt 385-100 Ом, Pt 3926-100 Ом Pt 3916-100 Ом, Pt 385-200 Ом, Pt 385-500 Ом Pt 385-1 000 Ом, PtNi 385-120 Ом, (Ni120), Cu 427 10 Ом |
| Интерфейсы | RS-232, IEEE 488 |
| Неопределенность частоты | < 25 миллионных долей |
| Калибратор осциллографа (опция) | Сглаженная синусоидальная волна от 5 мВ до 5,5 В (размах) максимум, частоты от 50 до 600 кГц; время нарастания фронта < 300 пс, многочисленные функции синхронизации, самый низкий постоянный ток, квадратная форма волны и неопределенность синхронизации |
| Усилитель тока, управляемый напряжением | от 0 до 100 A пост. тока, от 0 до 120 A перем. тока, пост. ток до 10 кГц, до 6 000 A с дополнительными токовыми катушками |
| Опции | Описание |
| MET/CAL-L | Прикладное ПО MET/CAL |
| 5522A/CARRYCASE | Жесткий кейс для переноски со съемными передней и задней панелями |
| 55XXA/CASE | Транспортировочный ящик на колесах |
| 5500A/COIL | Токовая катушка на 50 витков |
| 9100-200 | Токовая катушка 10/50 |
| 5500A/HNDL | Боковая рукоятка |
| Y5537 | Комплект для крепления в стойку |
| 5500A/LEADS | Набор тестовых выводов |
| Модели | Описание |
| 5502A 240 | Многофункциональный калибратор |
| 5502A/3 240 | Многофункциональный калибратор с функцией калибровки осциллографа до 300 МГц |
| 5502A/6 240 | Многофункциональный калибратор с функцией калибровки осциллографа до 600 МГц |
