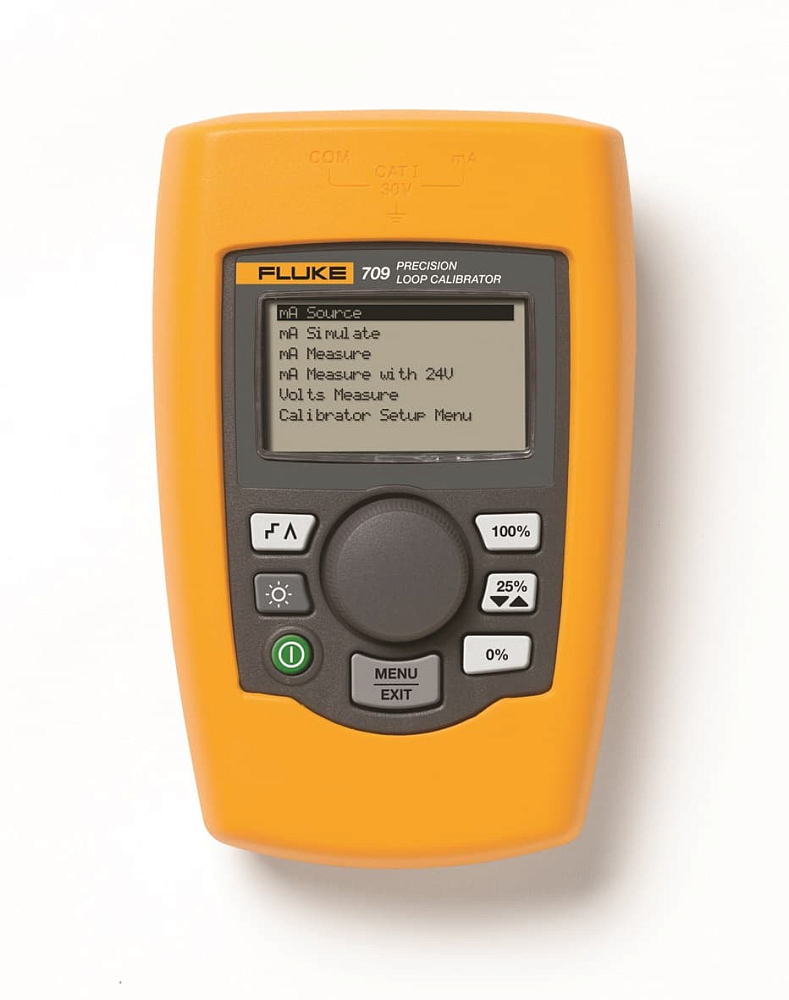

Fluke 709

Калибратор петли тока Fluke 709 представляет собой компактный высокоточный прибор для измерения, моделирования и питания токовых петель 4–20 мА в системах промышленной автоматизации. Прибор предназначен для быстрого получения высококачественных результатов, позволяя сократить время на измерение или моделирование напряжения, тока или мощности в петле. Прецизионный калибратор Fluke 709 имеет дружественный интерфейс с поворотной кнопкой быстрой настройки Quick-Set, защитный футляр, удобно лежащий в руке, и крупный экран с подсветкой, обеспечивающий удобство чтения в темноте и в стеснённых условиях. Благодаря высочайшей в своём классе точности 0,01% от измеряемого значения и разрешению 1 мкА, прибор идеально подходит для калибровки и настройки датчиков, преобразователей и исполнительных механизмов.

Общие характеристики

• Тип прибора: калибратор петли тока (Loop Calibrator)
• Измеряемые величины: постоянный ток (мА), постоянное напряжение (В), сопротивление (опционально)
• Диапазон тока: 0–24 мА (с возможностью отображения от –25% до 125% шкалы 4–20 мА)
• Разрешение по току: 1 мкА (0,001 мА)
• Точность измерения тока: 0,01% от показаний + 2 ед. младшего разряда
• Точность генерации тока: 0,01% от показаний + 2 ед. младшего разряда
• Диапазон напряжения: 0–30 В
• Разрешение по напряжению: 1 мВ
• Точность измерения напряжения: 0,02% от показаний + 2 ед. младшего разряда
• Встроенный резистор HART: 250 Ом (подключаемый) для обмена данными по протоколу HART
• Питание петли: 24 В пост. тока, режим измерения мА с одновременным питанием
• Дисплей: крупный ЖК-дисплей с подсветкой, одновременное отображение значения в мА и % от шкалы 4–20 мА
• Питание: 6 элементов AAA (щелочные)
• Автоматическое отключение: для экономии заряда батареи (настраивается до 30 минут)
• Габариты (Д × Ш × В): 184 × 87 × 32 мм (с защитным футляром)
• Вес: ≈ 280 г (с батареями)
• Диапазон рабочих температур: от –10 °C до +55 °C
• Температура хранения: от –40 °C до +60 °C
• Относительная влажность (без конденсации): 95% при 30 °C, 75% при 40 °C, 45% при 50 °C
• Категория безопасности: CAT III 30 В
• Электрическая безопасность: IEC 61010-1, степень загрязнения 2
• Гарантия: 3 года

Основные функции и режимы

• Высокоточное измерение и генерация тока: точность 0,01% от показаний и разрешение 1 мкА для прецизионной калибровки токовых петель.
• Измерение напряжения: до 30 В пост. тока для проверки источников питания и цепей управления.
• Двухпроводное подключение: простое подключение для всех типов измерений (ток, напряжение, питание петли).
• Режим питания петли: встроенный источник 24 В постоянного тока для питания проверяемого датчика с одновременным измерением тока в диапазоне от –25% до 125% шкалы 4–20 мА.
• Резистор HART 250 Ом: встроенный подключаемый резистор позволяет обмениваться данными с интеллектуальными устройствами по протоколу HART без использования внешнего компонента.
• Проверка ламп: функция моделирования заданных значений тока в мА при помощи кнопок % для быстрой проверки сигнализаций и индикаторов.
• Регулируемый выбор диапазона: возможность переключения между 0–20 мА и 4–20 мА в соответствии с требованиями проверяемого устройства.
• Режимы ступенчатого и линейно-нарастающего сигнала: регулируемое время шага и разгона в секундах для автоматического тестирования динамических характеристик.
• Настраиваемое автоматическое отключение: до 30 минут бездействия для экономии заряда батарей.
• Интуитивный интерфейс с кнопкой Quick-Set: поворотная кнопка быстрой настройки обеспечивает удобное изменение выходного сигнала.
• Подсветка дисплея: для работы в условиях недостаточного освещения.

Условия окружающей среды и безопасность

• Рабочая температура: от –10 °C до +55 °C
• Температура хранения: от –40 °C до +60 °C
• Относительная влажность (без конденсации): 95% при 30 °C, 75% при 40 °C, 45% при 50 °C
• Категория безопасности: CAT III 30 В
• Электрическая безопасность: IEC 61010-1, степень загрязнения 2

Комплектация Fluke 709

• Калибратор петли тока Fluke 709
• Защитный футляр с отсеком для хранения проводов
• Измерительные провода TL75 (1 пара)
• Зажимы типа «крокодил» AC175 (1 пара)
• 6 элементов питания AAA (установлены)
• Краткое руководство пользователя

Примечание: калибратор петли тока Fluke 709 предназначен для профессионального обслуживания, настройки и калибровки токовых петель 4–20 мА в системах промышленной автоматизации. Наивысшая в своём классе точность 0,01% и разрешение 1 мкА обеспечивают точные и надёжные измерения. Встроенный резистор HART 250 Ом упрощает работу с интеллектуальными устройствами, а функция питания петли 24 В позволяет одновременно питать и измерять ток проверяемого датчика. Компактный корпус, защитный футляр и интуитивный интерфейс с поворотной кнопкой Quick-Set делают прибор удобным для использования в полевых условиях. Автоматическое отключение и питание от стандартных элементов AAA обеспечивают длительную автономную работу.
