Fluke 70x

Калибраторы петли тока Fluke 705 и Fluke 707 представляют собой компактные портативные приборы для измерения, генерации и моделирования сигналов токовых петель 4–20 мА в системах промышленной автоматизации. Обе модели предназначены для быстрой настройки, калибровки и диагностики датчиков, преобразователей, исполнительных механизмов и контуров управления. Модель 707 обладает более высокой точностью и дополнительной функциональностью, включая встроенный резистор HART и верньер для плавной регулировки, в то время как модель 705 является экономичным решением для базовых задач. Оба прибора выполнены в прочных ударопрочных корпусах, оснащены крупными дисплеями с подсветкой и питаются от стандартных элементов, обеспечивая надёжную работу в полевых условиях.

Общие характеристики

• Тип приборов: калибраторы петли тока (Loop Calibrators)
• Измеряемые величины: постоянный ток (мА), постоянное напряжение (В)
• Диапазон тока: 0–24 мА (с отображением в % от шкалы 4–20 мА)
• Диапазон напряжения: 0–28 В
• Разрешение по напряжению: 1 мВ
• Питание: одна батарея 9 В (лёгкая замена)
• Класс защиты корпуса: ударопрочный, пыле- и влагозащищённый
• Габариты (Д × Ш × В): 152 × 76 × 38 мм
• Вес: ≈ 224 г
• Диапазон рабочих температур: от –10 °C до +55 °C
• Температура хранения: от –40 °C до +60 °C
• Относительная влажность (без конденсации): 95% при 30 °C, 75% при 40 °C, 45% при 50 °C
• Электрическая безопасность: IEC 61010-1, CAT III 30 В
• Гарантия: 3 года

Fluke 705 – базовый калибратор для быстрой проверки

Калибратор петли тока Fluke 705 является доступным и надёжным решением для повседневной калибровки и настройки токовых петель. Для обеспечения правильности функционирования систем управления технологическими процессами, производственных измерительно-управляющих комплексов и промышленных сетей, использующих для обмена данными интерфейс «токовая петля», в обязательном порядке необходимо производить их периодическую калибровку и настройку. Используя недорогой калибратор петли тока Fluke 705, вы сможете быстро выполнить настройку контуров управления, а также калибровку датчиков и исполнительных элементов (клапанов, задвижек и пр.) таких систем. Прибор обеспечивает точность 0,02% и разрешение 0,001 мА, поддерживая измерение, генерацию и моделирование сигналов 0–20 мА и 4–20 мА. Управление осуществляется простым кнопочным интерфейсом, а дискретное изменение сигнала с шагом 25% (кнопка «25%») ускоряет проверку линейности. Встроенное питание петли 24 В позволяет одновременно подавать питание и измерять параметры преобразователя без дополнительного мультиметра.

• Точность измерения тока: 0,02% + 2 ед. м.р.
• Точность генерации тока: 0,02% + 2 ед. м.р.
• Разрешение: 0,001 мА
• Режимы медленного и быстрого линейного изменения (пилообразный сигнал) для динамических тестов
• Функция «Проверка установки»: быстрый контроль нулевой точки и диапазона
• Питание петли 24 В: возможность питания преобразователей

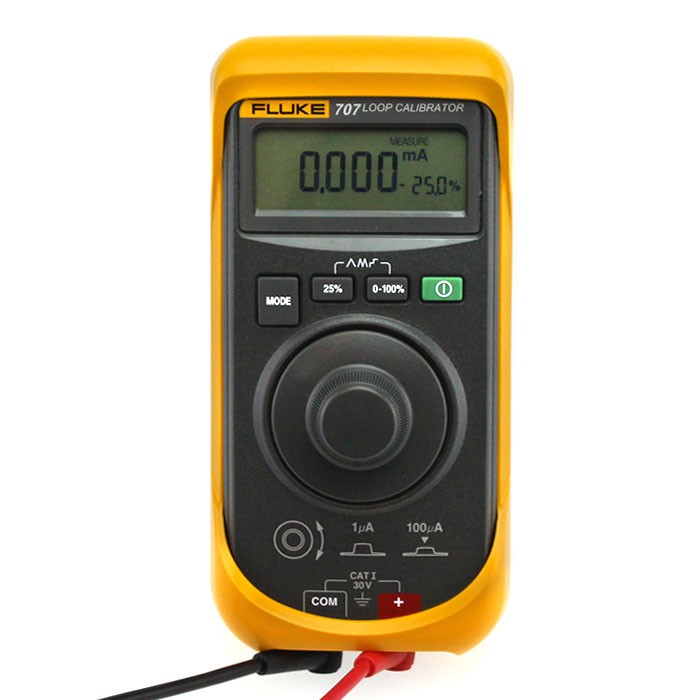

Fluke 707 – калибратор с верньером для плавной регулировки

Калибратор петли тока Fluke 707 сочетает высокую точность (0,015%) и разрешение 1 мкА с удобным управлением одной рукой. По своим измерительным возможностям калибратор подобен модели 705, но обладает более высокой точностью и функциональностью. С его помощью вы можете выполнять измерение, генерацию и симуляцию токовой петли, испытывая и настраивая контуры, датчики и исполнительные механизмы производственных систем управления технологическими процессами и промышленных сетей, а также измерять постоянное напряжение в линиях передачи (которое используется для питания датчиков) и на выходах сетевых компонентов. Фиксируемый вращающийся верньер позволяет плавно изменять выходной ток с шагом 1 мкА (при повороте на один «щелчок») или 100 мкА (при вращении нажатой ручки), обеспечивая гибкость при выполнении калибровок. Встроенный резистор 250 Ом делает прибор совместимым с HART-оборудованием, а защита входов напряжения предохраняет электронику от перегрузок. Крупный дисплей одновременно отображает значение в мА и % от шкалы 4–20 мА.

• Точность измерения тока: 0,015% + 2 ед. м.р.
• Точность генерации тока: 0,015% + 2 ед. м.р.
• Разрешение: 1 мкА (измерение и генерация)
• Встроенный резистор HART: 250 Ом (обеспечивает последовательное подключение при сопротивлении нагрузки ≥ 250 Ом)
• Режимы пошагового (25%) и линейного (медленный/быстрый) изменения сигнала для проверки линейности
• Функция «Проверка установки»: быстрый контроль нулевой точки и диапазона
• Питание петли 24 В: одновременное питание и измерение преобразователя

Условия окружающей среды и безопасность

• Рабочая температура: от –10 °C до +55 °C
• Температура хранения: от –40 °C до +60 °C
• Относительная влажность (без конденсации): 95% при 30 °C, 75% при 40 °C, 45% при 50 °C
• Категория безопасности: CAT III 30 В
• Электрическая безопасность: IEC 61010-1, степень загрязнения 2

Комплектация

• Fluke 705: калибратор, измерительные провода с зажимами, батарея 9 В, руководство
• Fluke 707: калибратор, измерительные провода с зажимами, батарея 9 В, руководство

Примечание: калибраторы петли тока Fluke 705 и 707 предназначены для профессионального обслуживания, настройки и калибровки токовых петель 4–20 мА и 0–20 мА в системах промышленной автоматизации. Модель 707 предлагает более высокую точность, плавную регулировку верньером и совместимость с HART, в то время как модель 705 является экономичным решением для базовых задач. Оба прибора отличаются надёжной конструкцией, простотой использования и длительным сроком службы, что делает их незаменимыми инструментами для специалистов по автоматизации и метрологов.
