Fluke 71x

Калибраторы давления серии Fluke 71X представляют собой специализированные портативные приборы для калибровки, настройки и поиска неисправностей измерительных систем давления на промышленных объектах. Модельный ряд охватывает широкий спектр задач — от простой проверки манометров и датчиков до полностью автоматизированной калибровки с документированием результатов. Приборы оснащены встроенными ручными или электрическими насосами для генерации давления, а также поддерживают подключение внешних модулей для расширения диапазона измерений. Все устройства выполнены в прочных пылевлагозащищённых корпусах, устойчивы к электромагнитным помехам и оснащены съёмной крышкой отсека батарей для быстрой замены элементов питания. Благодаря сочетанию компактности, надёжности и высокой точности калибраторы давления серии 71X являются стандартом для обслуживания технологических процессов в нефтегазовой, химической, энергетической и других отраслях промышленности.

Общие характеристики серии

• Тип приборов: портативные калибраторы давления
• Дисплей: жидкокристаллический с подсветкой (у моделей с расширенными функциями — графический)
• Питание: от батарей (тип зависит от модели: 9 В, AA, или перезаряжаемые)
• Класс защиты корпуса: IP54 (пыле- и брызгозащищённое исполнение)
• Диапазон рабочих температур: от –10 °C до +55 °C (в зависимости от модели)
• Относительная влажность: до 95 % без конденсации
• Электромагнитная совместимость: устойчивость к помехам в промышленной среде
• Сертификация: соответствие стандартам CSA, UL, TUV (в зависимости от модели)
• Гарантия: 3 года

Модельный ряд калибраторов давления

Серия Fluke 71X включает специализированные калибраторы давления для различных задач:

• Fluke 717: калибратор давления с встроенным электрическим насосом для генерации давления до 30 psi (2 бар) или до 300 psi (20 бар) в зависимости от модификации. Измерение давления с помощью внешних модулей (до 10000 psi/690 бар). Также измеряет ток петли 0–24 мА и питает датчики напряжением 24 В. Точность измерения давления: 0,025 % полной шкалы.
• Fluke 718: калибратор давления со встроенным ручным насосом для генерации избыточного давления (до 300 psi/20 бар) и разрежения (до –12 psi/–0,83 бар). Оснащён клапаном точной регулировки и сброса давления. Измеряет ток и напряжение. Выпускается также во взрывозащищённом исполнении 718EX для работы в опасных зонах.

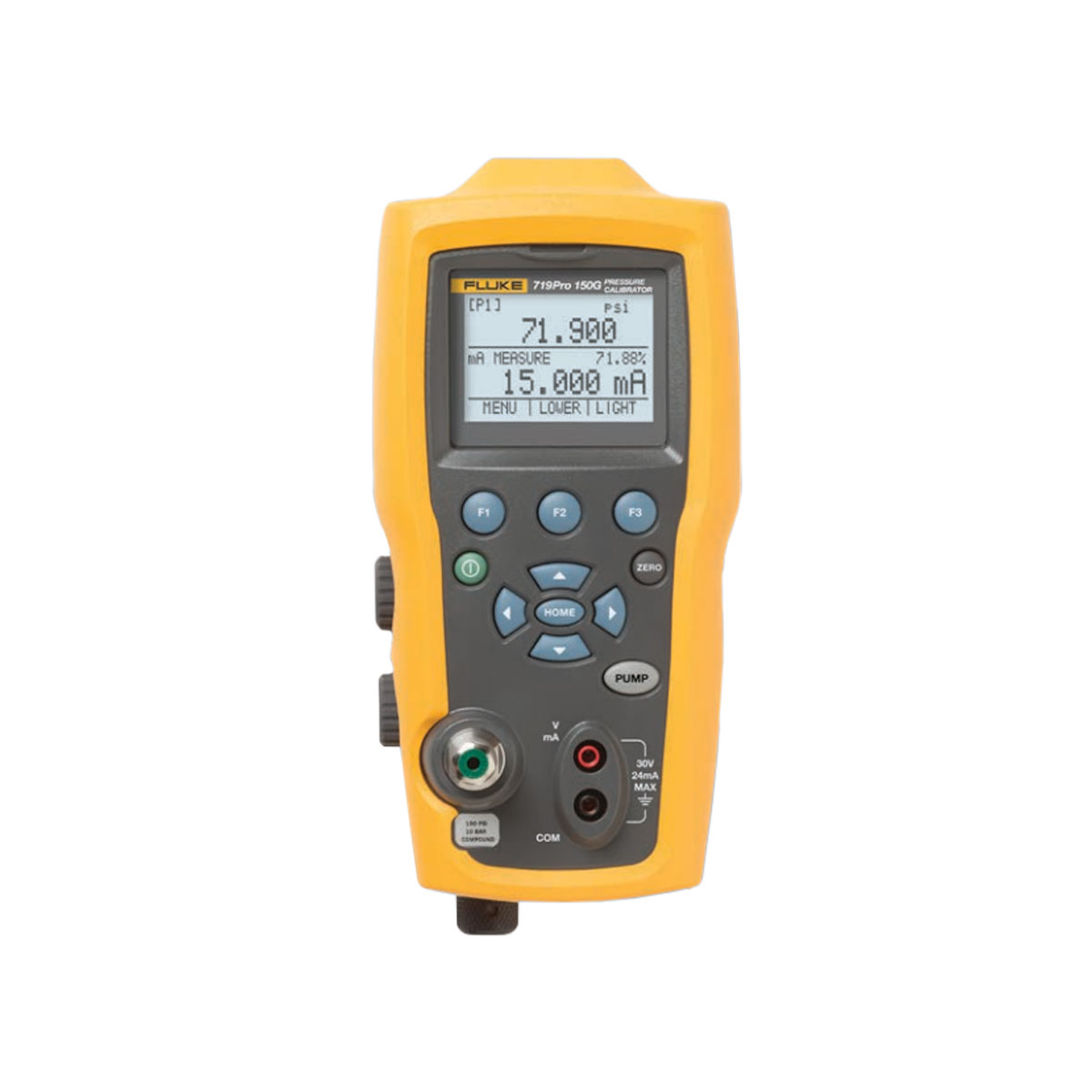

• Fluke 719Pro: калибратор давления с электрическим насосом, встроенным регулятором давления и термометром сопротивления (Pt100) для автоматической компенсации температуры. Диапазон давления до 300 psi (20 бар) или до 1000 psi (69 бар). Точность 0,025 % полной шкалы. Измерение тока, подача питания 24 В, автоматическая генерация давления до заданного значения.
• Fluke 729: автоматический калибратор давления с насосом и регулятором для генерации давления до 300 psi (20 бар) или 1000 psi (69 бар) без ручной подкачки. Полностью автоматические процедуры калибровки датчиков и преобразователей с документированием результатов. Точность 0,02 % полной шкалы.

Точность и диапазоны

• Измерение постоянного тока: 0–24 мА, разрешение 0,001 мА, точность 0,01–0,015 % в зависимости от модели
• Генерация постоянного тока: 0–24 мА, точность 0,015–0,02 %
• Измерение напряжения пост. тока: 0–30 В или 0–200 мВ, точность 0,01–0,015 %
• Генерация напряжения: 0–20 В или 0–200 мВ, точность 0,01–0,015 %
• Измерение давления: от 0 до 10000 psi (690 бар) с внешними модулями, точность 0,025 % полной шкалы; со встроенными датчиками — до 1000 psi (69 бар)
• Генерация давления (встроенными насосами): до 300 psi (20 бар) ручной или электрический, до 1000 psi (69 бар) электрический

Условия окружающей среды (общие для серии)

• Рабочая температура: от –10 °C до +55 °C (для отдельных моделей до +50 °C)
• Температура хранения: от –40 °C до +60 °C
• Относительная влажность: 95 % при 30 °C, 75 % при 40 °C, 45 % при 50 °C
• Защита корпуса: IP54 (пыле- и брызгозащита) для большинства моделей
• Высота над уровнем моря: до 3000 м

Интерфейсы и связь

• Встроенный инфракрасный порт (IR): для связи с ПК через опциональный адаптер и ПО (для документирующих моделей)
• USB / RS-232: для подключения к компьютеру и выгрузки данных (на отдельных моделях)
• Беспроводная связь (Bluetooth): для моделей с поддержкой Fluke Connect® (например, 719Pro, 729)
• Программное обеспечение: FlukeView Forms или другие пакеты для документирования и анализа

Стандарты и безопасность

• Электрическая безопасность: IEC/EN 61010-1, категория CAT III 30 В (для моделей без категории напряжения) или CAT III 300 В/600 В для некоторых моделей
• Взрывозащита (модели EX): соответствие стандартам ATEX, IECEx для работы в опасных зонах
• Соответствие: IEC 61557, CSA, UL, TUV
• Гарантия: 3 года

Комплектация (базовая, зависит от модели)

• Калибратор давления выбранной модели Fluke 71X
• Измерительные провода с зажимами типа «крокодил»
• Батареи (установлены)
• Сертификат калибровки с прослеживаемостью
• Краткое руководство пользователя
• Защитная накладка (для некоторых моделей)
• Сумка для переноски (в расширенных комплектах)
• Дополнительные аксессуары в зависимости от модели: соединительные шланги для давления, адаптеры, программное обеспечение

Примечание: калибраторы давления серии Fluke 71X предназначены для обслуживания, настройки и поверки измерительных систем давления — датчиков, преобразователей, манометров, реле давления и других устройств. Модельный ряд охватывает задачи от простой проверки в полевых условиях до полностью автоматизированной калибровки с документированием. Встроенные ручные и электрические насосы обеспечивают генерацию избыточного давления и разрежения без необходимости внешних источников. Модели 719Pro и 729 оснащены автоматическими регуляторами давления, поддерживающими заданное значение без ручной подкачки, что существенно ускоряет процесс калибровки. Взрывозащищённая версия 718EX позволяет работать в опасных зонах. Поддержка HART и Fluke Connect® обеспечивает интеграцию в современные системы управления и документооборота, автоматизируя процесс и минимизируя вероятность ошибок.
