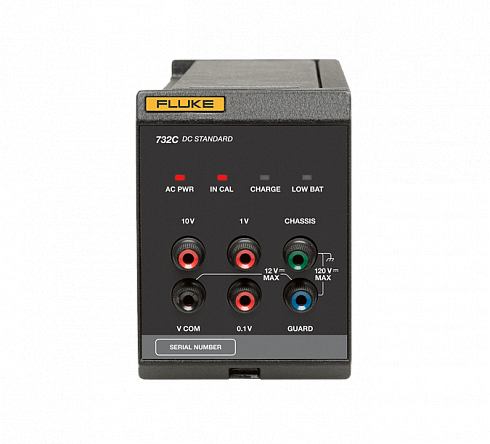

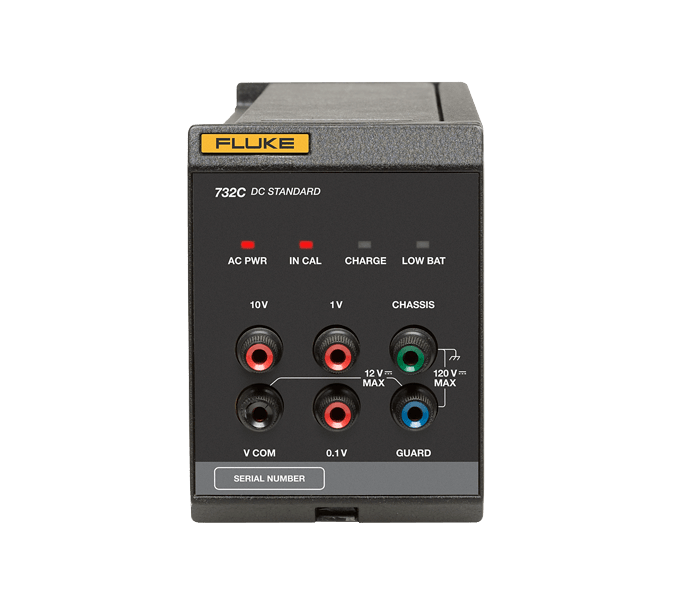

Первичный эталон напряжения постоянного тока 732C компании Fluke Calibration — это соответствующий требованиям директивы по использованию опасных веществ (RoHS) эталон напряжения постоянного тока, который используется для хранения единиц напряжения в лабораториях калибровки первичными и вторичными эталонами. Каждый блок эталона напряжения 732C имеет выходы напряжения 10 В, 1 В и 0,1 В. Блоки можно легко переносить на удаленные объекты, сохраняя эталон напряжения постоянного тока в лаборатории. Эталон напряжения постоянного тока 734C состоит из четырех механически и электрически изолированных эталонов напряжения постоянного тока 732C и корпуса для установки в стойку. Разница между двумя семействами моделей — Base и Select — заключается в том, что модели семейства Select в два раза более стабильны, чем модели семейства Base.

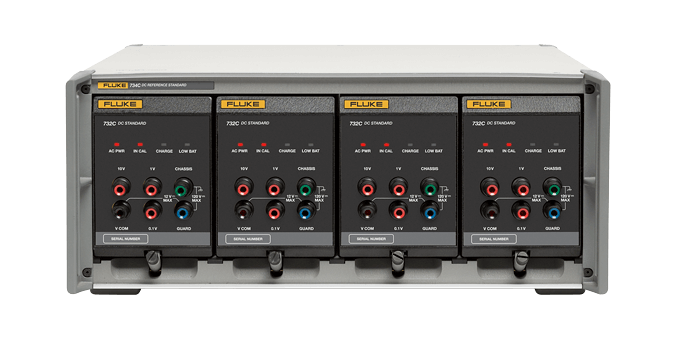

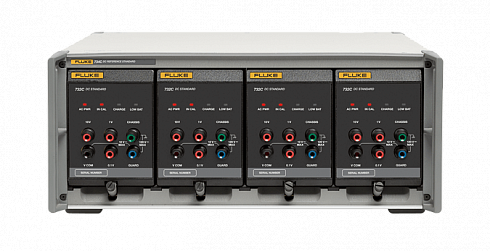

В основе всех блоков 732C, устанавливаемых в первичный эталон постоянного тока 734C, лежит одна и та же архитектура, впервые использованная в популярном эталоне напряжения постоянного тока 732A — первом электронном эталоне 10 В лабораторного класса. Поэтому они обладают такой же высокой стабильностью и предсказуемой скоростью дрейфа, но отличаются более компактным и портативным корпусом, аналогичным корпусу эталона напряжения постоянного тока 732B. Эталон 734C совместим с эталоном постоянного напряжения 732B и поддерживает любые комбинации моделей 732 B и C. Кроме того, эталоном 734A можно пользоваться совместно с более новыми эталонами напряжения 732C, обеспечивая полную универсальность и максимально эффективное использование активов.
Эталон 734C — это самый простой и удобный способ поддержки и хранения первичного эталона напряжения в лаборатории. С течением времени, в результате частого сличения четырех блоков и регулярной калибровки одного или более блоков, неопределенность эталона 734C можно снизить в три раза.
С 1984 года и вплоть до получения собственного эталона на эффекте Джозефсона лаборатория первичных стандартов Fluke Calibration сохраняла фирменный эталон напряжения именно таким способом, снизив абсолютную неопределенность до ±0,35 мкВ/В с отслеживаемой связью с национальным эталоном.

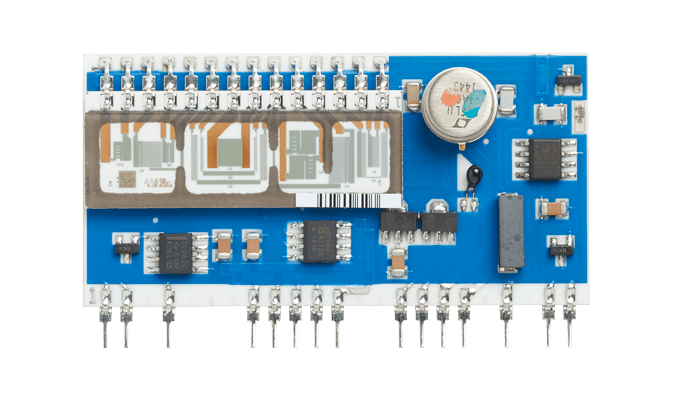

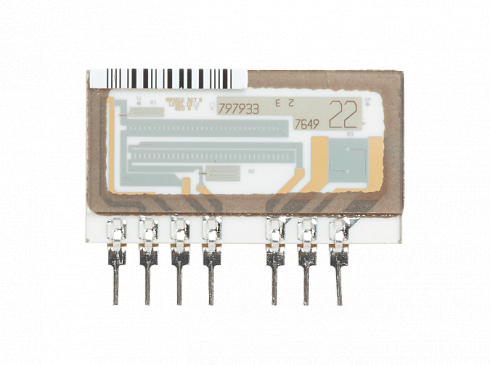

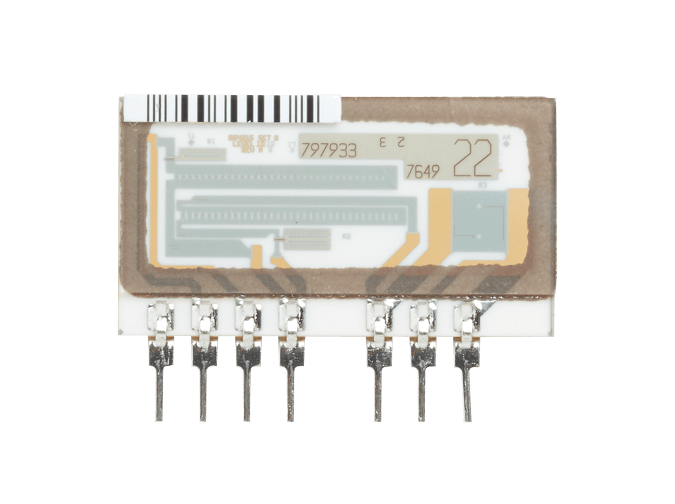

1 В и 0,1 В — это основные значения, используемые при калибровке и проверке цифровых мультиметров. Благодаря высокоточным сборкам тонкопленочных резисторов, изготовленным на фирменном участке тонкопленочных технологий Fluke, модель 734C теперь имеет два дополнительных выхода в стандартной комплектации. Это позволило исключить необходимость во внешних делителях напряжения, упростить настройки измерений и снизить вероятность ошибок.
Компания Fluke Calibration предлагает модели Select для клиентов, которые хотят приобрести лабораторные первичные эталоны для калибровки специальных приборов и исключить отправку эталонов в другие лаборатории для калибровки. Процедура калибровки для базовых моделей и моделей Select одинакова. Единственным отличием является то, что модели Select (732C/S/C или 734C/S/04) сличаются с эталоном на эффекте Джозефсона Fluke Calibration для определения графика ухода напряжения за 180 дней и обеспечивают в два раза лучшую стабильность при напряжении в 10 В. Эта процедура позволяет выбрать лучшие эталоны, соответствующие самым строгим требованиям к уходу характеристик.
Преимущества:
- Автономность. Эталон 734C является единственным стандартом этого типа, предусматривающим полную механическую и электрическую автономность каждого из составляющих его четырех эталонов.
- Портативность. Все модели эталона 732C являются портативными. Это компактные легкие блоки с защищенным корпусом и большим временем работы от батареи.
- Доверие. Эталон 732C создан на основе отработанной технологии Fluke Calibration, применявшейся в эталонах 732A и 732B. Эталоны 732A были первыми качественными электронными лабораторными стандартами, которые были признаны достойной заменой эталонов на основе насыщенных элементов. Первоначально предназначенные для передачи эталонного напряжения от эталона Fluke на производственные площадки компании, в настоящее время они тысячами используются по всему миру в самых разных областях — от поддержки ведомственных эталонов до переноса значений от национальных лабораторий или частных эталонов 10 В на эффекте Джозефсона.
Питание от сети
Переменный ток питания при 120 В обычно равен 0,13 А.
| Напряжение питания от сети блока 732C | Допускаемое напряжение в сети | Допускаемая частота |
| 100 В | от 90 В до 110 В | 50 Гц/60 Гц |
| 120 В | от 108 В до 132 В | 50 Гц/60 Гц |
| 220 В | от 198 В до 242 В | 50 Гц/60 Гц |
| 240 В | от 216 В до 264 В | 50 Гц/60 Гц |
| Питание от батареи | Работа от батареи | Прибор может работать от полностью заряженной внутренней батареи не менее 72 часов при температуре (23 ± 5) °C с общей утечкой тока на выходах от 0 до 0,1 мА. |
| Время заряда | <36 часов, встроенным автоматическим зарядным устройством | |
| Внешний вход постоянного тока | Вход на задней панели для внешнего постоянного напряжения 12–15 В, которое может длительно подаваться от источника для питания прибора. Источник постоянного тока должен иметь номинал ≥300 мА. | |
| Изоляция | Сопротивление между любой клеммой прибора и землей (корпусом) или линией питания переменного тока должно быть > 10 000 МОм (с шунтированием <1000 пФ). | |
| Клеммы заземления и экранирования | Выводы для заземления корпуса находятся как на передней, так и на задней панели. Доступ к внутреннему экрану осуществляется через клемму на передней панели. | |
| Защита выходов |
Все выходы могут выдерживать длительное КЗ без повреждения прибора. Выход 10 В может выдерживать следующие напряжения, поступающие от других источников:
|
|
| Требования к условиям окружающей среды | |
|---|---|
| Условия эксплуатации с подробным определением | Диапазон температур: от 15 °C до 35 °C |
|
Относительная влажность: от 0 до 90 % при температуре до 28 °C, до 80 % при температуре до 35 °C и до 50 % при температуре до 50 °C (без образования конденсата) |
|
| Высота над уровнем моря: от 0 до 1830 м (от 0 до 6000 футов) | |
| Условия эксплуатации без подробного определения | Диапазон температур: от 0 °C до 50 °C |
| Относительная влажность: от 0 до 90 % без образования конденсата | |
| Высота над уровнем моря: от 0 до 3050 м | |
| Хранение (без батареи) | Диапазон температур: от −40 °C до +50 °C |
| Относительная влажность: без образования конденсата | |
| Высота над уровнем моря: от 0 до 12 200 м (от 0 до 40 000 футов) | |
| Электромагнитная совместимость | |
|---|---|
|
(ЭМС) Прибор необходимо эксплуатировать в лаборатории эталонных образцов со строго контролируемым уровнем излучений радиочастотного диапазона. |
|
| Международные стандарты |
IEC 61326-2-1; CISPR 11: Группа 1, класс A Контролируемая электромагнитная обстановка Оборудование группы 1 специально образует и (или) использует гальванически связанную радиочастотную энергию, которая необходима для работы самого оборудования. Оборудование класса А подходит для работы на всех объектах, кроме жилых и непосредственно подключенных к электросети низкого напряжения, обеспечивающей питание объектов, использующихся в жилых целях. Когда оборудование подключено к тестируемому объекту, возникающий уровень излучения может превышать предельные уровни, определяемые CISPR 11. При подключении измерительных проводов и (или) измерительных щупов оборудование может не соответствовать требованиям защищенности 61326-1. |
| США (FCC) | 47 CFR 15 подраздел B. Настоящий прибор не подлежит лицензированию согласно разделу 15.103 |
| Корея (KCC) |
Оборудование класса A (промышленное вещательное оборудование и оборудование связи) Данное устройство соответствует требованиям к промышленному (класс A) оборудованию, работающему с электромагнитными волнами; продавцам и пользователям необходимо обратить на это внимание. Данное оборудование не предназначено для бытового использования, только для коммерческого. |
| Безопасность | |
|---|---|
| Безопасность | IEC 61010-1, категория установки, степень загрязнения 2 |
| Защита от проникновения пыли и влаги | По ГОСТ 14254-96 (IEC 60529): IP20 |
| Механические характеристики | ||
|---|---|---|
| Размеры модели 734C | Размеры моделей 732C и 732C-7001 | |
| Высота | 17,8 см | 13,4 см |
| Ширина | 43,2 см | 9,8 см |
| Глубина | 50,3 см с ручками | 40,6 см |
| Масса | 30,4 кг (67 фунтов) | 5,91 кг (13 дюймов) |
Эксплуатационные характеристики
Напряжение на выходах
10 В, 1 В и 0,1 В, снимаемые на отдельных клеммах относительно клеммы VCOM.
Стабильность
Стабильность выходов эталона 732C при Tкал ±1 °C и включенном индикаторе IN CAL указана в таблице 2.
Стандартная стабильность
| Выходное напряжение | Стабильность (±мкВ/В) | ||
| 30 дней | 90 дней | 1 год | |
| 10 В | 0,3 | 0,8 | 2,0 |
| 1 В | 0,6 | 1,2 | 3,0 |
| 0,1 В | 1,2 | 2,9 | 9,8 |
Стабильность модели Select
| Выходное напряжение | Стабильность (± мкВ/В) | ||
|---|---|---|---|
| 30 дней | 90 дней | 1 год | |
| 10 В | 0,3 | 0,8 | 1,0 |
| 1 В | 0,6 | 1,2 | 2,5 |
| 0,1 В | 1,2 | 2,9 | 8,0 |
Шум на выходных контактах
Шум на выходах указывается по результатам ежедневных и кратковременных наблюдений при k=1.
Шум на выходных контактах
| Выходное напряжение | S1 (±мкВ/В) [1] | Sra (±мкВ/В) [2] |
Шум (0,01–10 Гц) (±мкВ/В ср. кв.) |
| 10 В | 0,07 | 0,05 | 0,06 |
| 1 В | 0,16 | 0,14 | 0,15 |
| 0,1 В | 1,4 | 1,3 | 1,0 |
|
S1 — стандартное отклонение для регрессии (SDEV) за 90 дней при получении данных тестирования стабильности как минимум дважды в день. Sra — стандартное отклонение SDEV данных тестирования стабильности с фильтром скользящего среднего за 7 дней. |
|||
Чтобы получить наилучшие характеристики, пользуйтесь прибором в контролируемой рабочей среде, с надлежащим заземлением и экранированием. Для индуктивных электромагнитных помех с напряженностью поля 0,25–1 В/м и частотой 80–130 МГц необходимо добавить 9 мкВ для выхода 1 В и 3,6 мкВ для выхода 0,1 В. Для возникающих из-за линий переменного тока кондуктивных электромагнитных помех с частотой 75–80 МГц и напряжением 1 В ср. кв. необходимо добавить 1 мкВ для выхода 1 В и 0,7 мкВ для выхода 0,1 В. На выход 10 В практически не оказывают влияния индуктивные ЭМП с напряженностью поля до 1 В/м и кондуктивные ЭМП с напряжением до 1 В ср. кв.
Выходной ток и импеданс
Выходной ток и импеданс
| Выходное напряжение | Предел выходного тока | Выходной импеданс |
| 10 В | 12 мА [1] | ≤1 мОм |
| 1 В | 1,2 мА [1] | ≤1 мОм |
| 100 мВ | 20 пА | ≤100 Ом |
| [1] Чтобы обеспечить указанные характеристики при работе от батареи суммарный выходной ток необходимо ограничить до 0,1 мА. | ||
Погрешность из-за возврата (гистерезис)
В таблице 6 указано отклонение от выходного напряжения 10 В, возникающее после перебоев в электропитании (при выключенной батарее) при постоянной температуре в диапазоне от 23 °C до 35 °C.
Погрешность из-за возврата (гистерезис)
| Длительность отключения питания | Отклонение выходного напряжения 10 В (±мкВ/В) |
| ≤10 минут | 0,1 |
| От 10 минут до 24 часов | 0,25 |
| От 24 часов до 14 дней | 0,25 |
Требуемое время стабилизации
Если прибор с отключенной батареей не получал питание от сети переменного тока, после включения ему требуется время для прогрева. Индикатор IN CAL будет выключен, и прибору понадобится повторная калибровка. В случае перебоев в питании можно пользоваться ранее указанной погрешностью из-за возврата.
| Без перебоев в питании | После перемещения прибора в другую среду период стабилизации не требуется. |
| Без питания <1 часа | Требуемое время прогрева 1 час |
| Без питания >1 часа | Требуемое время прогрева 24 часа |
Температурный коэффициент (ТК) выходного напряжения
Температурный коэффициент
| Выходное напряжение | Температурный коэффициент (±мкВ на В/°C) |
| 10 В | 0,04 |
| 1 В | 0,1 |
| 0,1 В | 0,2 |
Отклонение выходного напряжения из-за высоты
Отклонение выходного напряжения из-за высоты
| Выходное напряжение | Отклонение выходного напряжения (±мкВ/В на 1000 футов [305 м]) |
| 10 В | 0,05 |
| 1 В | 0,09 |
| 0,1 В | 0,18 |
Регулировка нагрузки
| Изменение нагрузки на выходе 10 В | Макс. отклонение выходного напряжения 10 В (±мкВ/В) |
| от 0 до 12 мА (от без нагрузки до полной нагрузки) | 1 |
| от 0 до 2 мА | 0,1 |
Регулировка линии
При изменении напряжения в линии питания значения выходного напряжения будут меняться не более чем на 0,05 мкВ/В на каждые 10 % напряжения в линии или на весь рабочий диапазон батареи.
| Аксессуары | Описание |
| 732C-7001 | Внешняя аккумуляторная батарея и зарядное устройство |
| 732C-7002 | Транспортный кейс для 1 или 2 изделий 732B или 732C |
| 734C-7001 | Корпус прибора |
| Y734 | Комплект для монтажа в стойку устройств 734A или 734A-7001 |
| Модели | Описание |
| 732C | Эталон напряжения постоянного тока 10 В |
| 732C/C | Первичный эталон напряжения постоянного тока 10 В с характеристиками (поставляется запитанным от внутренней батареи) |
| 732C/S/C | Первичный эталон Select напряжения постоянного тока 10 В с характеристиками (поставляется запитанным от внутренней батареи) |
| 734C/04 | Первичный эталон напряжения постоянного тока с четырьмя блоками с характеристиками всех блоков (поставляется запитанным от внутренней батареи) |
| 734C/S/04 | Первичный эталон напряжения постоянного тока, модель Select с четырьмя блоками с характеристиками всех блоков (поставляется запитанным) |
