Калибраторы Fluke серии 750
Подробнее
1 235 619 руб.
Описание

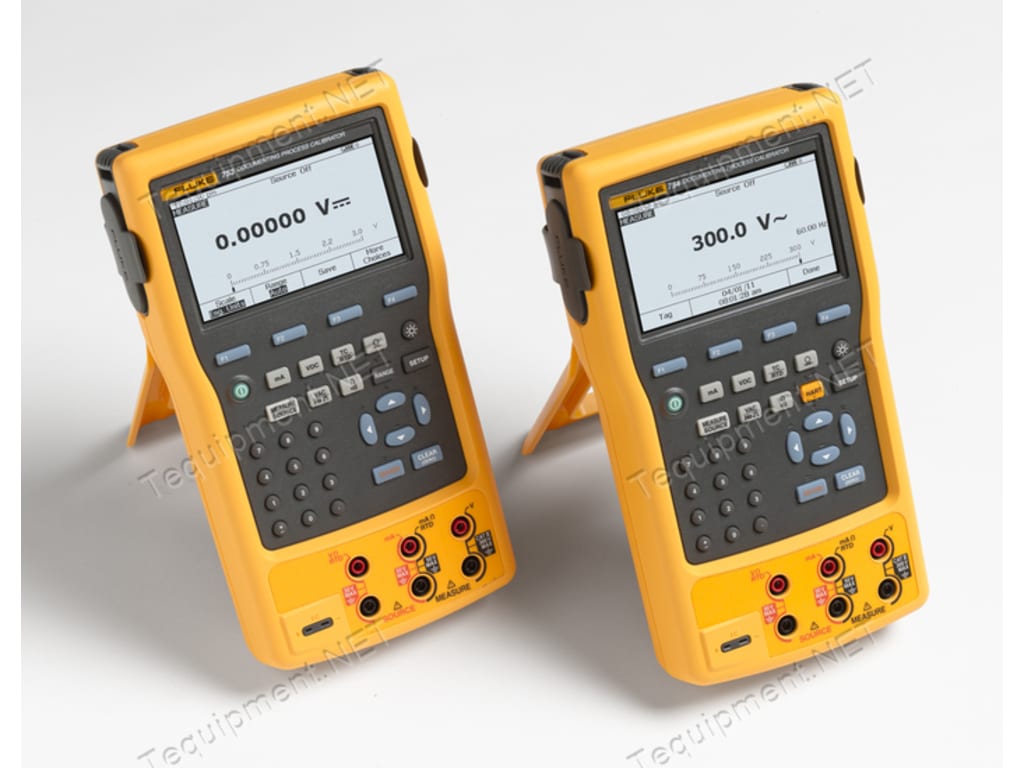

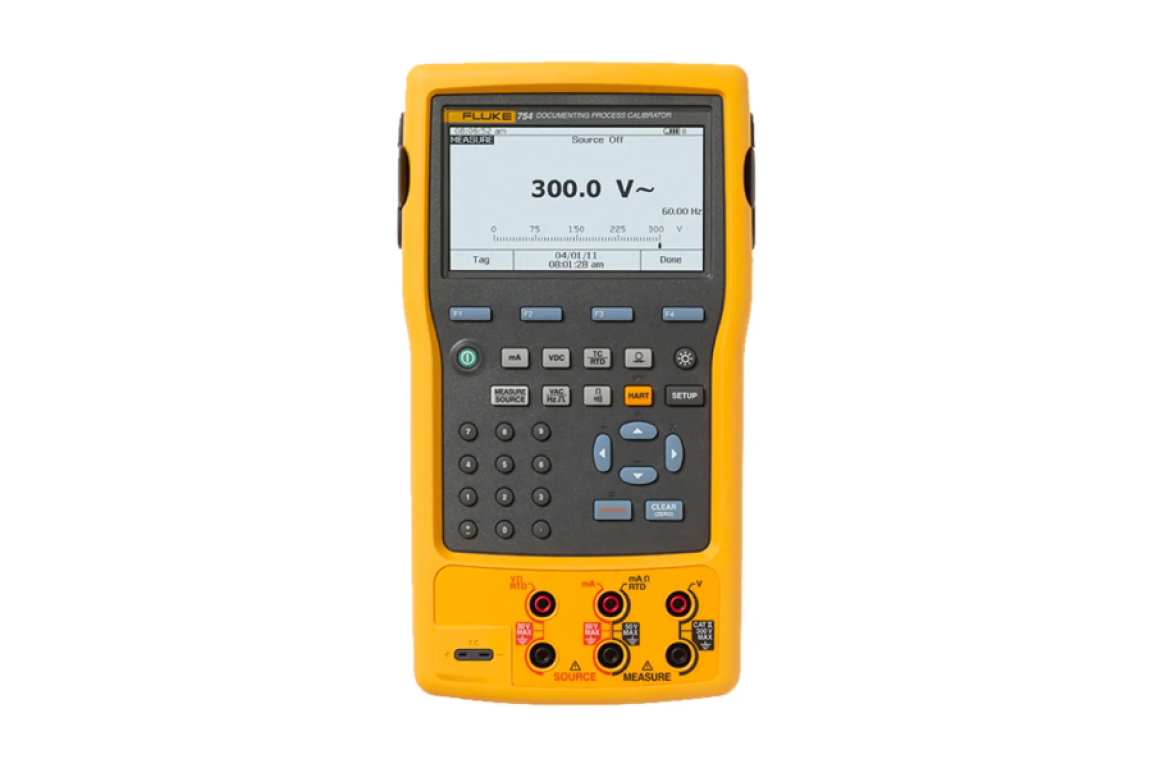

Документирующие калибраторы Fluke 753 и 754 представляют собой многофункциональные портативные приборы, предназначенные для комплексной проверки, настройки, калибровки и документирования результатов измерений в системах промышленной автоматизации. Эти модели объединяют в себе функции прецизионного калибратора электрических сигналов, измерителя температуры, имитатора термопар и термометров сопротивления, а также позволяют работать с давлением с использованием внешних модулей серии 750P. Благодаря яркому графическому дисплею с одновременным отображением входных и выходных сигналов, встроенной памяти на 8000 точек данных и возможности подключения к ПК через USB, калибраторы обеспечивают полный цикл калибровки — от измерения и генерации до формирования отчётов. Прочная конструкция, класс защиты IP52 и длительное время автономной работы делают эти приборы надёжными помощниками для сервисных инженеров и метрологов на промышленных объектах.
Общие характеристики
- Тип прибора: документирующий многофункциональный калибратор технологических процессов
- Измеряемые величины: напряжение постоянного и переменного тока, постоянный ток (мА), сопротивление, частота, температура (термопары, RTD), давление (с модулями 750P)
- Режимы работы: измерение, генерация/имитация, одновременное измерение и генерация сигналов
- Дисплей: яркий графический дисплей с двойным экраном для отображения входных и выходных параметров одновременно
- Память: до 8000 точек данных (измерений) с возможностью записи с заданной скоростью (1, 2, 5, 10, 20, 30 или 60 считываний/мин)
- Языки интерфейса: английский, французский, немецкий, испанский, итальянский, китайский
- Габариты (В × Ш × Г): 136 × 245 × 63 мм
- Вес: 1,2 кг
- Гарантия: 3 года
Основные функции и режимы
- Измерение и генерация электрических сигналов: постоянное напряжение до 300 В, переменное напряжение до 300 В (40–500 Гц), постоянный ток до 110 мА, сопротивление до 10 кОм, частота до 50 кГц
- Работа с термопарами: поддержка 13 типов (E, N, J, K, T, B, R, S, C, L, U, BP, XK) с высокой точностью, соответствующей стандартам ITS-90
- Работа с термометрами сопротивления (RTD): поддержка 7 типов (Pt100, Pt200, Pt500, Pt1000 по ГОСТ 6651-94, Pt100 по ГОСТ 6651-94 (3916), Pt100 по МЭК 751 (3926), Cu10, Ni120) с точностью до 0,07 °C
- Измерение давления: с использованием внешних модулей давления Fluke 750P (до 10000 psi), точность зависит от модуля
- Одновременное измерение и генерация: возможность одновременно подавать сигнал на вход тестируемого устройства и контролировать его выходной сигнал, что ускоряет калибровку преобразователей
- Питание токовой петли: встроенный источник 26 В (выбираемое напряжение) с защитой от короткого замыкания, максимальный ток 25 мА
- Функции автоматического тестирования: режимы линейного нарастания (Auto Ramp) и пошагового изменения (Auto Step) для быстрой проверки линейности и реакции устройств
- Запись данных: встроенная память на 8000 точек с возможностью установки интервала записи (от 1 до 60 считываний/мин) и сохранением результатов для последующего анализа
- Документирование: сохранение результатов калибровок и процедур (до 1 недели данных) с возможностью передачи на ПК через USB-порт
- Интерфейсы: USB-порт для связи с компьютером, разъём для модуля давления, разъём HART для работы с интеллектуальными полевыми устройствами
Точность измерений
- Постоянное напряжение (измерение): от 0,02% + 0,005 мВ в диапазоне 100 мВ до 0,05% + 0,05 В в диапазоне 300 В (для 753 и 754 с погрешностью за 1 год)
- Постоянный ток (измерение): 0,01% + 5 мкА в диапазоне 30 мА и 0,01% + 20 мкА в диапазоне 110 мА (для 753/754, 1 год)
- Сопротивление (измерение): 0,05% + 50 мОм в диапазоне 10 Ом, 0,05% + 0,5 Ом в диапазоне 1 кОм
- Частота (измерение): погрешность от 0,05 Гц до 0,005 кГц в зависимости от диапазона
- Температура (RTD Pt100): ±0,07 °C в диапазоне –200…100 °C, ±0,05 °C + 0,02% в диапазоне 100…800 °C (для модели 753/754, 1 год)
- Температура (термопара типа K): ±0,3 °C в диапазоне –100…400 °C, ±0,5 °C в диапазоне 400…1200 °C (для модели 753/754, 1 год)
- Все значения точности указаны для диапазона рабочих температур от 18 °C до 28 °C; за пределами этого диапазона применяется температурный коэффициент.
Условия окружающей среды и безопасность
- Рабочая температура: от –10 °C до +50 °C
- Температура хранения: от –20 °C до +60 °C
- Класс защиты корпуса: IP52 (защита от пыли и капель воды) по IEC 529
- Рабочая высота над уровнем моря: до 3000 м
- Электрическая безопасность: соответствует стандартам CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111, EN610-1:1993
Питание и автономность
- Батарея: встроенная литий-ионная 7,2 В, 4400 мА·ч (30 Вт·ч)
- Время работы: более 8 часов при непрерывном использовании (зависит от режима)
- Замена батареи: без использования инструментов, без вскрытия корпуса прибора
- Зарядка: через специальный разъём на боковой панели
Комплектация (базовая)
- Документирующий калибратор Fluke 753 или 754
- Измерительные провода с зажимами «крокодил»
- Инфракрасный адаптер для связи с ПК (для некоторых версий)
- USB-кабель
- Сетевое зарядное устройство с кабелем
- Встроенный литий-ионный аккумулятор (установлен)
- Сертификат калибровки с прослеживаемостью
- Краткое руководство пользователя на компакт-диске
- Защитный кейс для переноски (в зависимости от комплектации)
Примечание: модели Fluke 753 и 754 отличаются в основном точностью измерений и набором поддерживаемых типов термопар (754 поддерживает больше типов). Обе модели оснащены встроенным разъёмом HART для связи с интеллектуальными преобразователями, что позволяет выполнять калибровку и настройку HART-устройств без дополнительных адаптеров. Расширенная память и возможность сохранения процедур калибровки делают эти приборы идеальным выбором для сервисных организаций и метрологических лабораторий, требующих документирования результатов в соответствии с международными стандартами. Калибраторы обеспечивают питание тестируемых устройств через токовую петлю, имеют защиту от перегрузок и могут работать с внешними модулями давления для комплексной проверки систем автоматизации.
Характеристики
| Модельный ряд | Fluke 750 Series (753, 754) | |||
| Назначение | Документирующий многофункциональный калибратор технологических процессов | |||
| Измеряемые величины | Напряжение (пост./перем.), ток (мА), сопротивление, частота, температура (термопары, RTD), давление (с модулями 750P) | |||
| Режимы работы | Измерение, генерация/имитация, одновременное измерение и генерация | |||
| Дисплей | Яркий графический дисплей с двойным экраном (вход/выход одновременно) | |||
| Память | До 8000 точек данных | |||
| Языки интерфейса | Английский, французский, немецкий, испанский, итальянский, китайский | |||
| Габариты (В × Ш × Г) | 136 × 245 × 63 мм | |||
| Вес | 1,2 кг | |||
| Гарантия | 3 года | |||
| Постоянное напряжение (измерение), 100,000 мВ | 753: 0,02% + 0,005 мВ (1 г) | 753: 0,03% + 0,005 мВ (2 г) | 754: 0,02% + 0,005 мВ (1 г) | 754: 0,03% + 0,005 мВ (2 г) |
| Постоянное напряжение (измерение), 3,00000 В | 0,02% + 0,00005 В | 0,03% + 0,00005 В | 0,02% + 0,00005 В | 0,03% + 0,00005 В |
| Постоянное напряжение (измерение), 30,0000 В | 0,02% + 0,0005 В | 0,03% + 0,0005 В | 0,02% + 0,0005 В | 0,03% + 0,0005 В |
| Постоянное напряжение (измерение), 300,00 В | 0,05% + 0,05 В | 0,07% + 0,05 В | 0,05% + 0,05 В | 0,07% + 0,05 В |
| Переменное напряжение (40–500 Гц), 3,000 В / 0,001 В | 0,5% + 0,002 В | 1,0% + 0,004 В | 0,5% + 0,002 В | 1,0% + 0,004 В |
| Переменное напряжение, 30,00 В / 0,01 В | 0,5% + 0,02 В | 1,0% + 0,04 В | 0,5% + 0,02 В | 1,0% + 0,04 В |
| Переменное напряжение, 300,0 В / 0,1 В | 0,5% + 0,2 В | 1,0% + 0,2 В | 0,5% + 0,2 В | 1,0% + 0,2 В |
| Постоянный ток, 30,000 мА | 0,01% + 5 мкА | 0,015% + 7 мкА | 0,01% + 5 мкА | 0,015% + 7 мкА |
| Постоянный ток, 110,00 мА | 0,01% + 20 мкА | 0,015% + 30 мкА | 0,01% + 20 мкА | 0,015% + 30 мкА |
| Сопротивление, 10,000 Ом | 0,05% + 50 мОм | 0,07% + 70 мОм | 0,05% + 50 мОм | 0,07% + 70 мОм |
| Сопротивление, 100,00 Ом | 0,05% + 50 мОм | 0,07% + 70 мОм | 0,05% + 50 мОм | 0,07% + 70 мОм |
| Сопротивление, 1,0000 кОм | 0,05% + 500 мОм | 0,07% + 0,5 Ом | 0,05% + 500 мОм | 0,07% + 0,5 Ом |
| Сопротивление, 10,000 кОм | 0,1% + 10 Ом | 0,15% + 15 Ом | 0,1% + 10 Ом | 0,15% + 15 Ом |
| Частота (измерение), 1,00…110,00 Гц | 0,05 Гц (2 года) | |||
| Частота, 110,1…1100,0 Гц | 0,5 Гц (2 года) | |||
| Частота, 1,101…11,000 кГц | 0,005 кГц (2 года) | |||
| Частота, 11,01…50,00 кГц | 0,05 кГц (2 года) | |||
| Постоянное напряжение (возбуждение), 100,000 мВ | 0,01% + 0,005 мВ (1 г) | 0,015% + 0,005 мВ (2 г) | 0,01% + 0,005 мВ (1 г) | 0,015% + 0,005 мВ (2 г) |
| Постоянное напряжение (возбуждение), 1,00000 В | 0,01% + 0,00005 В | 0,015% + 0,0005 В | 0,01% + 0,00005 В | 0,015% + 0,0005 В |
| Постоянное напряжение (возбуждение), 15,0000 В | 0,01% + 0,0005 В | 0,015% + 0,0005 В | 0,01% + 0,0005 В | 0,015% + 0,0005 В |
| Постоянный ток (возбуждение), 22,000 мА | 0,01% + 0,003 мА | 0,02% + 0,003 мА | 0,01% + 0,003 мА | 0,02% + 0,003 мА |
| Постоянный ток (симуляция нагрузки) | 0,02% + 0,007 мА | 0,04% + 0,007 мА | 0,02% + 0,007 мА | 0,04% + 0,007 мА |
| Сопротивление (возбуждение), 10,000 Ом | 0,01% + 10 мОм | 0,015% + 15 мОм | 0,01% + 10 мОм | 0,015% + 15 мОм |
| Сопротивление (возбуждение), 100,00 Ом | 0,01% + 20 мОм | 0,015% + 30 мОм | 0,01% + 20 мОм | 0,015% + 30 мОм |
| Сопротивление (возбуждение), 1,0000 кОм | 0,02% + 0,2 Ом | 0,03% + 0,3 Ом | 0,02% + 0,2 Ом | 0,03% + 0,3 Ом |
| Сопротивление (возбуждение), 10,000 кОм | 0,02% + 3 Ом | 0,03% + 5 Ом | 0,02% + 3 Ом | 0,03% + 5 Ом |
| Частота (возбуждение), 0,1…10,99 Гц | — | 0,01 Гц | — | 0,01 Гц |
| Частота (возбуждение), 0,01…10,99 Гц | — | 0,01 Гц | — | 0,01 Гц |
| Частота (возбуждение), 11,00…109,99 Гц | — | 0,1 Гц | — | 0,1 Гц |
| Частота (возбуждение), 110,0…1099,9 Гц | — | 0,1 Гц | — | 0,1 Гц |
| Частота (возбуждение), 1,100…21,999 кГц | — | 0,002 кГц | — | 0,002 кГц |
| Частота (возбуждение), 22,000…50,000 кГц | — | 0,005 кГц | — | 0,005 кГц |
| Функции записи и выдачи данных | Измерение: напряжение, ток, сопротивление, частота, температура, давление. Скорость: 1, 2, 5, 10, 20, 30 или 60 считываний/мин. Макс. длина записи: 8000 считываний. | |||
| Линейно-нарастающие функции | Возбуждение: напряжение, ток, сопротивление, частота, температура. Скорость: 4 шага/сек. | |||
| Функция питания контура | Напряжение: 26 В (выбираемое). Точность: 10%, 18 В мин. на 22 мА. Макс. ток: 25 мА, защита от КЗ. | |||
| Функции задания шага | Возбуждение: напряжение, ток, сопротивление, частота, температура. Ручной и автоматический (Autostep) режимы. | |||
| Рабочая температура | от –10 °C до +50 °C | |||
| Температура хранения | от –20 °C до +60 °C | |||
| Устойчивость к пыли/воде | IP52 (IEC 529) | |||
| Рабочая высота над уровнем моря | 3000 м | |||
| Безопасность | CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111, EN610-1:1993 | |||
| Батарея | Литий-ионная 7,2 В, 4400 мА·ч, 30 Вт·ч (встроенная) | |||
| Время работы батареи | обычно > 8 часов | |||
| Замена батареи | Без инструментов, без вскрытия корпуса | |||
| Подсоединения к боковому порту | Разъём модуля давления, USB (для ПК), разъём HART, разъём зарядного устройства | |||
| Объём памяти для хранения данных | 1 неделя результатов процедур калибровки | |||
| RTD 100 Ом Pt (385), –200…100 °C / 100…800 °C (измерение 1 г) | 0,07 °C / 0,02% + 0,05 °C | 0,14 °C / 0,04% + 0,10 °C | 0,07 °C / 0,02% + 0,05 °C | 0,14 °C / 0,04% + 0,10 °C |
| RTD 200 Ом Pt (385), –200…100 / 100…630 (измерение 1 г) | 0,07 °C / 0,02% + 0,05 °C | 0,14 °C / 0,04% + 0,10 °C | 0,07 °C / 0,02% + 0,05 °C | 0,14 °C / 0,04% + 0,10 °C |
| RTD 500 Ом Pt (385), –200…100 / 100…630 (измерение 1 г) | 0,07 °C / 0,02% + 0,05 °C | 0,14 °C / 0,04% + 0,10 °C | 0,07 °C / 0,02% + 0,05 °C | 0,14 °C / 0,04% + 0,10 °C |
| RTD 1000 Ом Pt (385), –200…100 / 100…630 (измерение 1 г) | 0,07 °C / 0,02% + 0,05 °C | 0,14 °C / 0,04% + 0,10 °C | 0,07 °C / 0,02% + 0,05 °C | 0,14 °C / 0,04% + 0,10 °C |
| RTD 100 Ом Pt (3916), –200…100 / 100…630 (измерение 1 г) | 0,07 °C / 0,02% + 0,05 °C | 0,14 °C / 0,04% + 0,10 °C | 0,07 °C / 0,02% + 0,05 °C | 0,14 °C / 0,04% + 0,10 °C |
| RTD 100 Ом Pt (3926), –200…100 / 100…630 (измерение 1 г) | 0,08 °C / 0,02% + 0,06 °C | 0,16 °C / 0,04% + 0,12 °C | 0,08 °C / 0,02% + 0,06 °C | 0,16 °C / 0,04% + 0,12 °C |
| RTD 10 Ом Cu (427), –100…260 (измерение 1 г) | 0,2 °C | 0,4 °C | 0,2 °C | 0,4 °C |
| RTD 120 Ом Ni (672), –80…260 (измерение 1 г) | 0,1 °C | 0,2 °C | 0,1 °C | 0,2 °C |
| Термопара E, –250…–200 °C (источник 1 г) | 1,3 | 2 | 1,3 | 2 |
| Термопара E, –200…–100 (источник 1 г) | 0,5 | 0,8 | 0,5 | 0,8 |
| Термопара E, –100…600 (источник 1 г) | 0,3 | 0,4 | 0,3 | 0,4 |
| Термопара E, 600…1000 (источник 1 г) | 0,4 | 0,6 | 0,4 | 0,6 |
| Термопара N, –200…–100 (источник 1 г) | 1 | 1,5 | 1 | 1,5 |
| Термопара N, –100…900 (источник 1 г) | 0,5 | 0,8 | 0,5 | 0,8 |
| Термопара N, 900…1300 (источник 1 г) | 0,6 | 0,9 | 0,6 | 0,9 |
| Термопара J, –210…–100 (источник 1 г) | 0,6 | 0,9 | 0,6 | 0,9 |
| Термопара J, –100…800 (источник 1 г) | 0,3 | 0,4 | 0,3 | 0,4 |
| Термопара J, 800…1200 (источник 1 г) | 0,5 | 0,8 | 0,5 | 0,8 |
| Термопара K, –200…–100 (источник 1 г) | 0,7 | 1 | 0,7 | 1 |
| Термопара K, –100…400 (источник 1 г) | 0,3 | 0,4 | 0,3 | 0,4 |
| Термопара K, 400…1200 (источник 1 г) | 0,5 | 0,8 | 0,5 | 0,8 |
| Термопара K, 1200…1372 (источник 1 г) | 0,7 | 1 | 0,7 | 1 |
| Термопара T, –250…–200 (источник 1 г) | 1,7 | 2,5 | 1,7 | 2,5 |
| Термопара T, –200…0 (источник 1 г) | 0,6 | 0,9 | 0,6 | 0,9 |
| Термопара T, 0…400 (источник 1 г) | 0,3 | 0,4 | 0,3 | 0,4 |
| Термопара B, 600…800 (источник 1 г) | 1,3 | 2 | 1,3 | 2 |
| Термопара B, 800…1000 (источник 1 г) | 1 | 1,5 | 1 | 1,5 |
| Термопара B, 1000…1820 (источник 1 г) | 0,9 | 1,3 | 0,9 | 1,3 |
| Термопара R, –20…0 (источник 1 г) | 2,3 | 2,8 | 2,3 | 2,8 |
| Термопара R, 0…100 (источник 1 г) | 1,5 | 2,2 | 1,5 | 2,2 |
| Термопара R, 100…1767 (источник 1 г) | 1 | 1,5 | 1 | 1,5 |
| Термопара S, –20…0 (источник 1 г) | 2,3 | 2,8 | 2,3 | 2,8 |
| Термопара S, 0…200 (источник 1 г) | 1,5 | 2,1 | 1,5 | 2,1 |
| Термопара S, 200…1400 (источник 1 г) | 0,9 | 1,4 | 0,9 | 1,4 |
| Термопара S, 1400…1767 (источник 1 г) | 1,1 | 1,7 | 1,1 | 1,7 |
| Термопара C, 0…800 (источник 1 г) | 0,6 | 0,9 | 0,6 | 0,9 |
| Термопара C, 800…1200 (источник 1 г) | 0,8 | 1,2 | 0,8 | 1,2 |
| Термопара C, 1200…1800 (источник 1 г) | 1,1 | 1,6 | 1,1 | 1,6 |
| Термопара C, 1800…2316 (источник 1 г) | 2 | 3 | 2 | 3 |
| Термопара L, –200…–100 (источник 1 г) | 0,6 | 0,9 | 0,6 | 0,9 |
| Термопара L, –100…800 (источник 1 г) | 0,3 | 0,4 | 0,3 | 0,4 |
| Термопара L, 800…900 (источник 1 г) | 0,5 | 0,8 | 0,5 | 0,8 |
| Термопара U, –200…0 (источник 1 г) | 0,6 | 0,9 | 0,6 | 0,9 |
| Термопара U, 0…600 (источник 1 г) | 0,3 | 0,4 | 0,3 | 0,4 |
| Термопара BP, 0…1000 (источник 1 г) | 1 | 1,5 | 1 | 1,5 |
| Термопара BP, 1000…2000 (источник 1 г) | 1,6 | 2,4 | 1,6 | 2,4 |
| Термопара BP, 2000…2500 (источник 1 г) | 2 | 3 | 2 | 3 |
| Термопара XK, –200…300 (источник 1 г) | 0,2 | 0,3 | 0,2 | 0,3 |
| Термопара XK, 300…800 (источник 1 г) | 0,4 | 0,6 | 0,4 | 0,6 |
Документы
Fluke 750 Specification
1.9 Мб
Описание
| Опция / Обозначение | Описание | Цена |
| FLUKE-750SW | Программное обеспечение DPCTrack2™ для управления калибровкой. Позволяет создавать процедуры испытаний, загружать их в калибратор, выгружать результаты измерений, вести базу данных приборов и автоматически формировать отчёты. | 823 046 руб. |
| BP7235 | Сменный литий-ионный аккумулятор повышенной ёмкости для увеличения времени автономной работы. | — |
| BC7240 | Внешнее зарядное устройство для аккумуляторов калибратора, позволяющее заряжать запасной аккумулятор отдельно от прибора. | — |
| TL225 | Набор тестовых проводов с щупами-иглами и зажимами-крокодилами для работы в труднодоступных местах (альтернатива штатным проводам). | — |
| AC280 SureGrip | Набор зажимов типа «крючок» с надёжным захватом для подключения к клеммам и проводам. | — |
| 80PK-1 | Термопарный датчик типа K для измерения температуры с помощью калибратора. | — |
| 80PT-25 | Термометр сопротивления Pt100 для точного измерения температуры. | — |
| C750 | Жёсткий транспортировочный кейс для безопасной перевозки калибратора и всех аксессуаров. | — |
| Мягкий чехол | Защитный чехол для переноски, предохраняющий прибор от царапин и загрязнений. | — |
| Базовые интерфейсы (всегда) | В комплекте: калибратор, измерительные провода TL75, зажимы-крокодилы AC280, щупы TP220, термопара типа K, датчик Pt100, литий-ионный аккумулятор, зарядное устройство, USB-кабель, руководство пользователя, сертификат калибровки. | — |
Модели
| Модели | Описание | Цена |
| FLUKE-754EL | Калибратор с HART, измерение/генерация напряжения, тока, термопар, RTD, частоты, сопротивления; цветной дисплей, Li‑Ion, автопроцедуры, USB. | 1 512 190,5 руб. |
| FLUKE-753EL | Калибратор без HART, аналогичные функции, мягкий чехол в комплекте. | 1 235 618,95 руб. |
