Fluke SOL

Серия Fluke SOL представляет собой комплексные решения для тестирования, ввода в эксплуатацию и технического обслуживания солнечных электростанций. В состав наборов входит высокоточный I‑V трейсер PVA‑1500HE2, который позволяет снимать вольт-амперные характеристики и оценивать производительность PV‑панелей, а также дополнительное оборудование: тепловизоры для тепловизионной диагностики, мультиметры, токовые клещи, мегаомметры и беспроводные датчики инсоляции. Все комплекты обеспечивают быстрый и точный анализ состояния солнечных массивов, выявление дефектов, проверку изоляции и формирование отчётов в соответствии с международными стандартами.

Общие характеристики (анализатор PVA‑1500HE2)

• Диапазон напряжения (Voc): 20 В – 1500 В пост. тока
• Диапазон тока (Isc): 0 – 30 А пост. тока
• Точность напряжения (0–45 °C): ±(0,5 % + 0,25 В)
• Точность тока (0–45 °C): ±(0,5 % + 0,04 А)
• Точность мощности (ток ≥3 А, эффективность <19 %): ±(1,7 % + 1,0 Вт)
• Разрешение: напряжение 25 мВ, ток 2 мА
• Задержка между сканированиями (при Voc < 1350 В): менее 9 секунд
• Максимальная скорость: 400 сканирований/час, до 3,5 МВт/час
• Длительность сканирования: 0,05–2 с (типично 0,2 с для стрингов)
• Количество точек кривой: 100 или 500 (выбирается)
• Вес: 7,3 кг
• Размеры (В × Ш × Г): 53,3 × 21,6 × 15,2 см
• Аккумулятор: зарядка 6 ч, работа ≈ 7 ч
• Беспроводная связь: Wi‑Fi (дальность до 100 м)
• Разъёмы: PV – Staubli MC4‑EVO2, измерительные – банановые гнёзда

Основные функции

• База данных модулей: > 70 000 моделей с автоматическими обновлениями
• SmartTemp: комбинирует показания термопар и расчёт по I‑V кривой для точной корректировки температуры
• Поддерживаемые технологии: мультикристаллические, монокристаллические, CdTe, тонкоплёночные модули
• Режимы сканирования: одиночное, непрерывное, автоматическое по расписанию
• Отображение: I‑V и P‑V кривые в реальном времени, сравнение с эталоном

Условия окружающей среды

• Диапазон рабочих температур: от 0 °C до +45 °C
• Диапазон температур хранения: от –20 °C до +65 °C
• Относительная влажность: менее 90 % без конденсации
• Высота над уровнем моря: до 2000 м

Интерфейсы

• Wi‑Fi: встроенный, дальность до 100 м (прямая видимость)
• USB: для связи с ПК и загрузки данных
• Bluetooth: опционально (в некоторых комплектах)

Стандарты и безопасность

• Электрическая безопасность: IEC 61010‑1, степень загрязнения 2
• Защиты: от перенапряжения, перегрузки, перегрева, обратной полярности
• Соответствие: IEC 62446‑1 (для фотоэлектрических систем)

Модификации

FLUKE‑SOL‑TI‑9HZ‑KIT

• Состав: PVA‑1500HE2 + тепловизор Fluke TiS75+ (9 Гц) + датчик SolSensor + ПО Fluke Sol.
• Тепловизор TiS75+ (9 Гц): разрешение 384 × 288 пикселей, диапазон температур –20 … +550 °C, точность ±2 °C или 2 % от показаний, частота кадров 9 Гц, дисплей 3,5" сенсорный 640 × 480.
• Особенности: задержка сканирования < 9 с, база данных > 70 000 модулей с автобновлениями, беспроводной интерфейс Wi‑Fi.

FLUKE‑SOL‑TI‑27HZKIT

• Состав: PVA‑1500HE2 + тепловизор Fluke TiS75+ (27 Гц) + датчик SolSensor + ПО Fluke Sol.
• Тепловизор TiS75+ (27 Гц): разрешение 384 × 288 пикселей, диапазон температур –20 … +550 °C, точность ±2 °C или 2 %, частота кадров 27 Гц, дисплей 3,5" сенсорный 640 × 480.
• Особенности: задержка < 9 с, база данных > 70 000 модулей, Wi‑Fi.

FLUKE‑SOL‑INS87‑KIT

• Состав: PVA‑1500HE2 + токовые клещи Fluke 393 FC + мультиметр Fluke 87V + мегаомметр Fluke 1587 FC.
• Клещи 393 FC: диапазон AC/DC до 999,9 А, точность ±(1,5 % + 5 цифр), CAT III 1000 В / CAT IV 600 В.
• Мультиметр 87V: измерение AC/DC напряжения, тока, сопротивления, ёмкости, частоты, разрешение 6000 отсчётов, CAT III 1000 В / CAT IV 600 В.
• Мегаомметр 1587 FC: напряжение теста 50, 100, 250, 500, 1000 В, диапазон сопротивления до 2 ГОм, точность ±(2 % + 5 ед.), автоматический разряд ёмкости.
• Особенности: задержка < 9 с, беспроводные интерфейсы Wi‑Fi (PVA) и Bluetooth (клещи, мегаомметр).

FLUKE‑SOL‑INS37‑KIT

• Состав: PVA‑1500HE2 + мегаомметр Fluke 1537.
• Мегаомметр 1537: напряжение теста до 2500 В (ступени 250, 500, 1000, 2500 В), диапазон сопротивления до 100 ГОм, точность ±(2 % + 5 ед.), измерение тока утечки, поляризационного индекса (PI), коэффициента диэлектрического поглощения (DAR), автоматический разряд.
• Особенности: задержка < 9 с, база данных > 70 000 модулей, Wi‑Fi (PVA), USB (мегаомметр).

FLUKE‑SOL‑DMM87V‑KIT

• Состав: PVA‑1500HE2 + токовые клещи Fluke 393 FC + мультиметр Fluke 87V.
• Клещи 393 FC: диапазон AC/DC до 999,9 А, точность ±(1,5 % + 5 цифр), CAT III 1000 В / CAT IV 600 В.
• Мультиметр 87V: измерение AC/DC напряжения, тока, сопротивления, ёмкости, частоты, разрешение 6000 отсчётов, CAT III 1000 В / CAT IV 600 В.
• Особенности: задержка < 9 с, Wi‑Fi (PVA), Bluetooth (клещи).

FLUKE‑SOL‑SOLSENSOR – беспроводной датчик SolSensor

• Измеряемые параметры: освещённость, температура модуля, угол наклона, азимут.
• Освещённость: диапазон 0 – 1400 Вт/м², разрешение 1 Вт/м², точность ±(5 % + 5 Вт/м²).
• Температура: диапазон –30 … +100 °C, разрешение 0,1 °C, точность ±1 °C (от –10 до 75 °C).
• Угол наклона: диапазон –90 … +90°, разрешение 0,1°, точность ±1,5° (от –50 до +50°).
• Компас: диапазон 0–360°, разрешение 1°, точность ±7°.
• SmartTemp: комбинирует данные внешних термопар и расчёт по I‑V кривой.
• Входы для термопар: 2 (тип K) для тыльной стороны модуля.
• Беспроводная связь: до 100 м (прямая видимость).
• Крепление: зажимы на раму модуля.
• Рабочая температура: –20 … +50 °C.
• Вес: ≈ 0,3 кг.

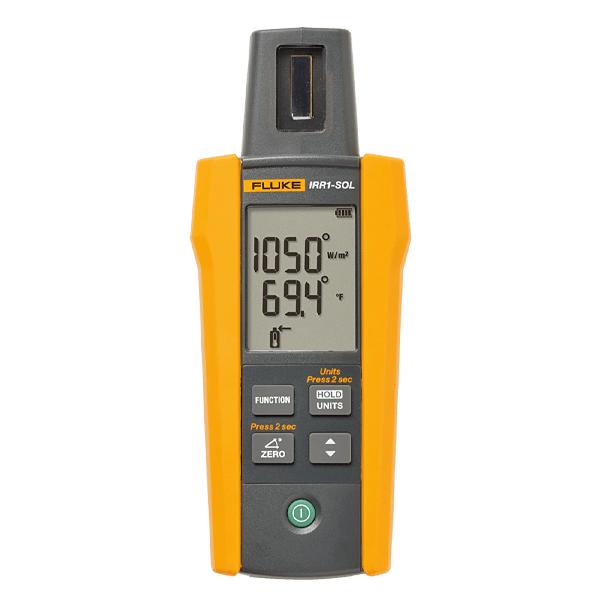

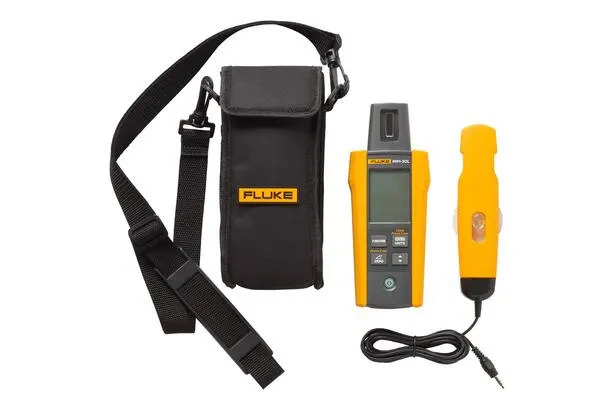

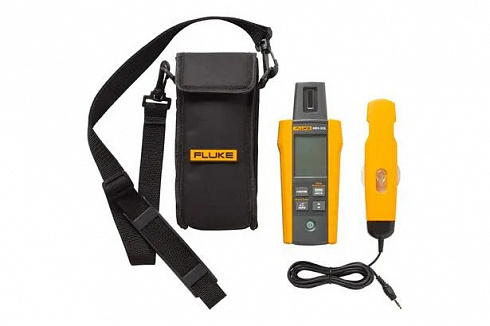

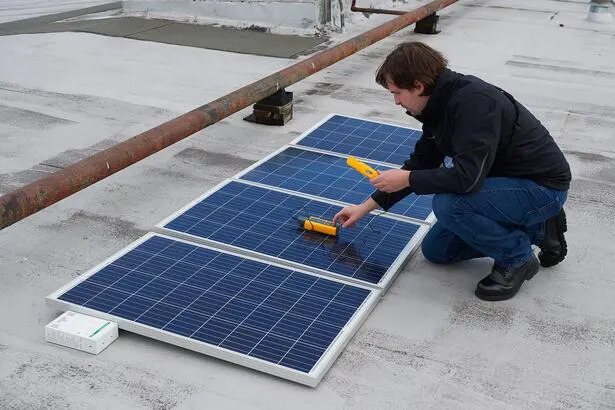

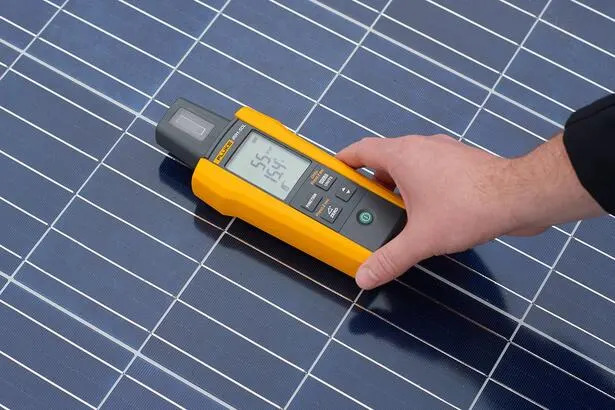

FLUKE‑IRR1‑SOL – портативный измеритель солнечной irradiance

• Освещённость: диапазон 0–1400 Вт/м², разрешение 1 Вт/м², точность ±(5 % + 5 Вт/м²).
• Температура: диапазон –30 … +100 °C, разрешение 0,1 °C, точность ±1 °C (от –10 до 75 °C).
• Угол наклона: диапазон –90 … +90°, разрешение 0,1°, точность ±1,5° (от –50 до +50°).
• Компас: диапазон 0–360°, разрешение 1°, точность ±7°.
• Дополнительно: режим усреднения, память до 1000 измерений, USB для зарядки и передачи данных.
• Условия окружающей среды: рабочая –20 … +50 °C, хранение –30 … +60 °C, высота до 2000 м.
• Защита: IP54.
• Стандарты: IEC 62446‑1.
• Вес: ≈ 0,2 кг.

Примечание по комплектации: все комплекты серии SOL поставляются в транспортировочных кейсах с полным набором кабелей, адаптеров и зарядных устройств. В зависимости от региона комплектация может отличаться, точный состав уточняйте в спецификации поставки.
