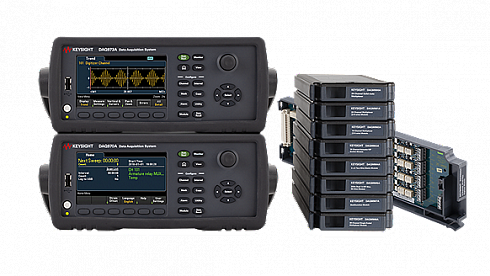

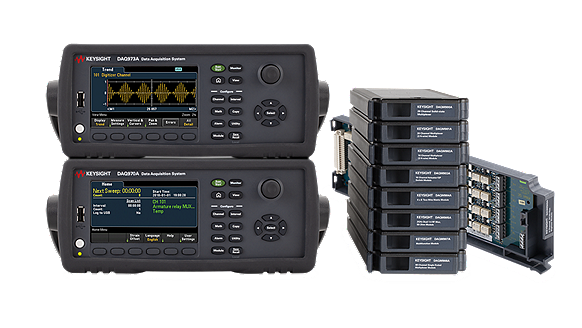

Системы сбора данных Keysight DAQ970A и DAQ973A
Подробнее
Описание
Система сбора данных (DAQ) нового поколения представляет собой базовый блок с 3 гнездами, в который устанавливаются любые из 9 сменных модулей различного назначения. Управление системой сбора данных осуществляется с помощью прикладной программы Keysight BenchVue DAQ или интуитивно-понятной передней панели прибора с графическим дисплеем со специализированными меню.

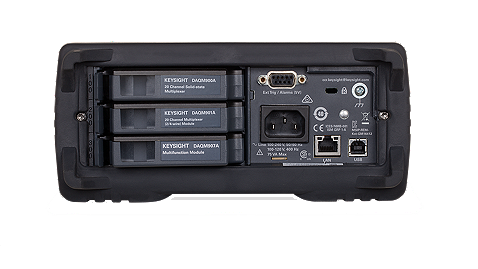

- Базовый блок с тремя гнездами для установки сменных модулей и встроенным 6½-разрядным цифровым мультиметром
- Девять сменных модулей коммутации и управления
- Измерение 12 параметров: температуры с использованием термопар, термисторов и резистивных датчиков температуры, напряжения и силы постоянного тока, напряжения и силы переменного тока, сопротивления по двух- и четырехпроводной схеме, частоты, периода и емкости
- Возможность использования интерфейсов USB, LAN или GPIB для удобства подключения к компьютеру
- Графический веб-интерфейс упрощает наблюдение за результатами измерений и управление прибором
- Поддержка внешнего USB-накопителя для копирования/регистрации данных при автономном использовании системы
Характеристики
| Модули | Описание | Основные характеристики |
| DAQM900A | 20-канальный мультиплексор на твердотельных реле | До 450 каналов в секунду |
| DAQM901A | 20-канальный мультиплексор + 2 токовых канала | Электромагнитные реле для 2/4-проводных каналов, 60 кан./с (80 кан./с для DAQ970A), до 300 В и 1 А |
| DAQM902A | 16-канальный мультиплексор | Герконовые реле для 2/4-проводных каналов, 250 кан./с, до 300 В и 50 мА |
| DAQM903A | 20-канальный модуль привода/коммутатора общего назначения | Однополюсный переключатель на два направления/ переключающий контакт, 120 кан./с, до 300 В, 1 A |
| DAQM904A | Коммутационная матрица 4x8 | Электромагнитные реле для 2-проводных каналов, 120 кан./с, до 300 В и 1 А |
| DAQM905A | 2 ГГц, сдвоенный 4-канальный РЧ-мультиплексор, 50 Ом | Общая цепь низкого уровня (без оконечной нагрузки), 60 кан./с, до 42 В, 0,7 A |
| DAQM907A | Многофункциональный модуль | Два 8-разрядных порта ввода-вывода, до 42 В и 400 мА 26-разрядный счетчик событий, 100 кГц, до 42 В Два 16-разрядных аналоговых выхода, до ±12 В, 10 мА |
| DAQM908A | Мультиплексор на 40 несимметричных каналов | Общая цепь низкого уровня (нельзя выполнять измерения по 4-проводной схеме), 60 кан./с (80 кан./с для DAQ970A), до 300 В, 1 A |
| DAQM909A | 4-канальный дигитайзер с синхронной дискретизацией | Дифференциальные входы, частота выборки до 800 квыб/с, разрешение 24 разряда |
Документы
Описание
| Опции | Описание |
| DAQM900A | 20-канальный мультиплексор на основе твердотельных переключателей |
| DAQM901A | 20-канальный мультиплексор на якорных реле |
| DAQM902A | 16-канальный мультиплексор на герконовых реле |
| DAQM903A | 20-канальный модуль привода/ коммутатора общего назначения |
| DAQM904A | Матричный коммутатор 4 x 8 |
| DAQM905A | Сдвоенной 4-канальный РЧ-мультиплексор, 50 Ом |
| DAQM907A | Многофункциональный модуль |
| DAQM908A | 40-канальный однопроводный мультиплексор |
| DAQM909A | 4-х канальный дигитайзер |
| BV0006B | ПО BenchVue DAQ для управления системой сбора данных/ коммутации и автоматизации измерений, обеспечивающее регистрацию результатов измерений, графические инструменты для работы с данными и углубленный анализ данных |
| DAQ190A | Комплект для монтажа в стойку |
| DAQ191A | Комплект из двух фланцев для установки в стойку приборов высотой 2U |
| DAQ194A | Комплект для установки в стойку двух приборов, соединенных боковыми стенками |
| Аксессуары | Описание |
| 11062A | Набор зажимов для 4-проводной схемы измерения Кельвина |
| 34307A | Упаковка с 10 термопарами J-типа |
| 34308А | Упаковка с 5 термисторами на 10 кОм |
| 34161А | Сумка для принадлежностей |
| 34131А | Транспортный ящик |
| 34905А-60001 | Комплект из 10 соединительных кабелей SMB-BNC, 50 Ом |
| 34906А-60001 | Комплект из 10 соединительных кабелей SMB-BNC, 75 Ом |
Модели
| Модели | Описание |

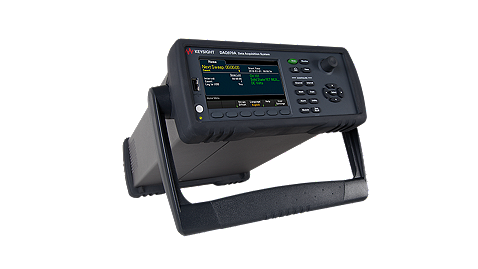

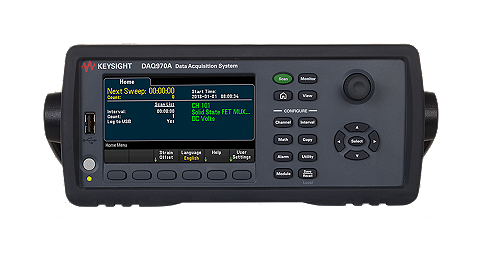

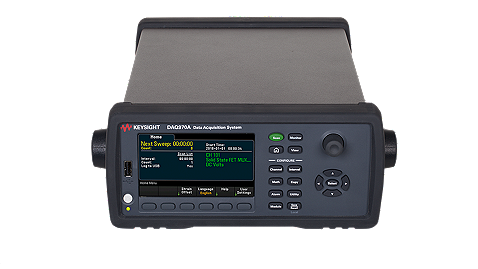

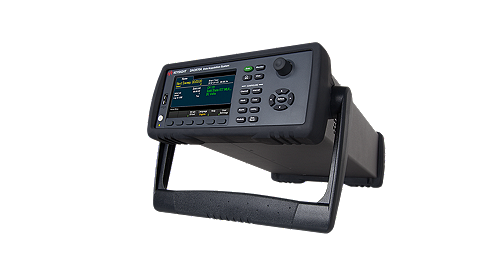

| DAQ970A | Основной блок с встроенным 6,5-разрядным мультиметром и тремя слотами для подключения сменных модулей |
| DAQ973A | Основной блок с встроенным 6,5-разрядным мультиметром и тремя слотами для подключения сменных модулей + интерфейс GPIB |
