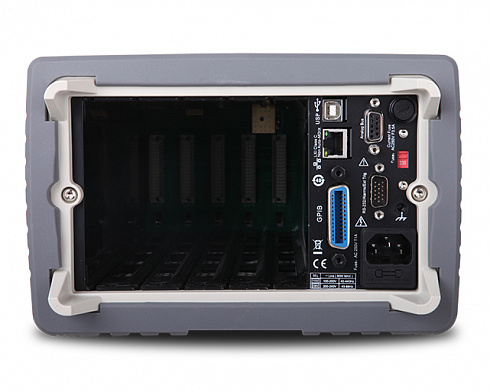

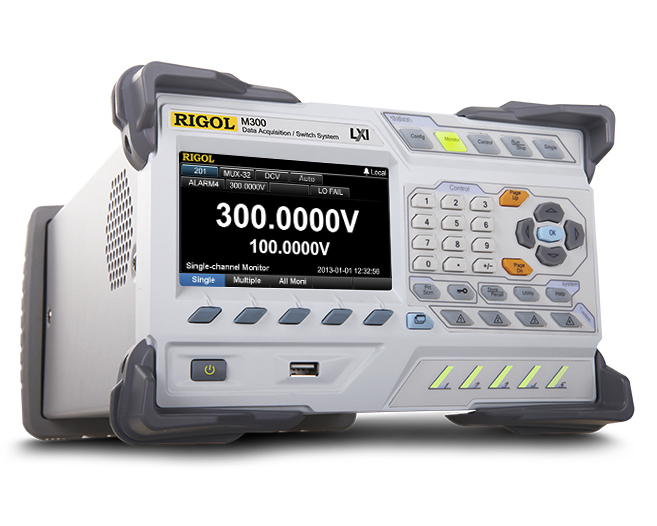

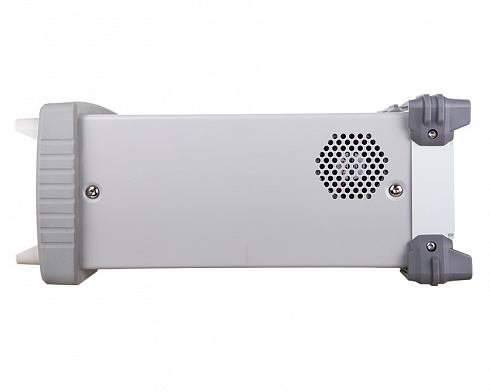

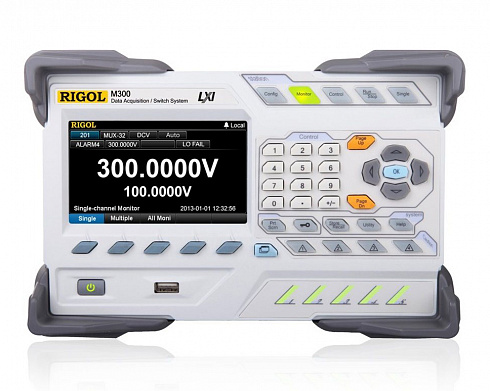

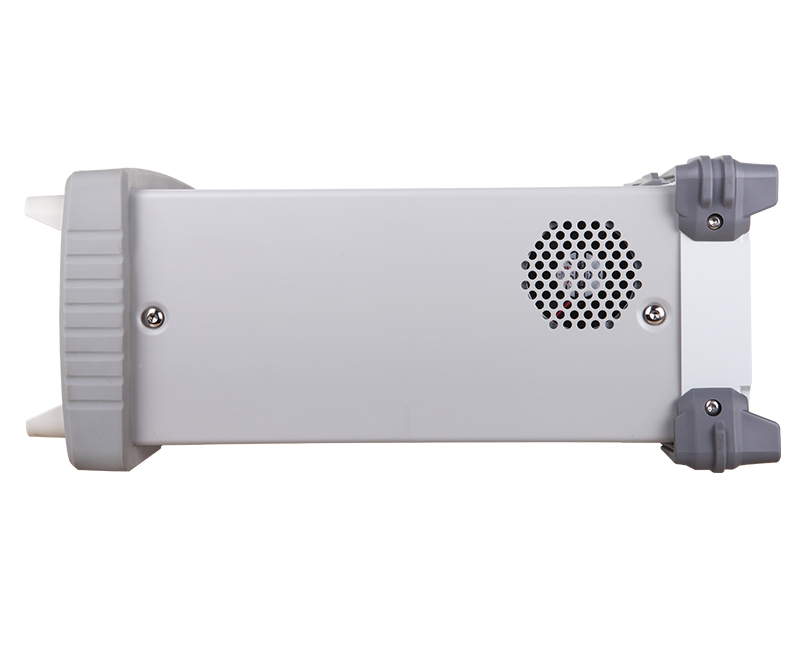

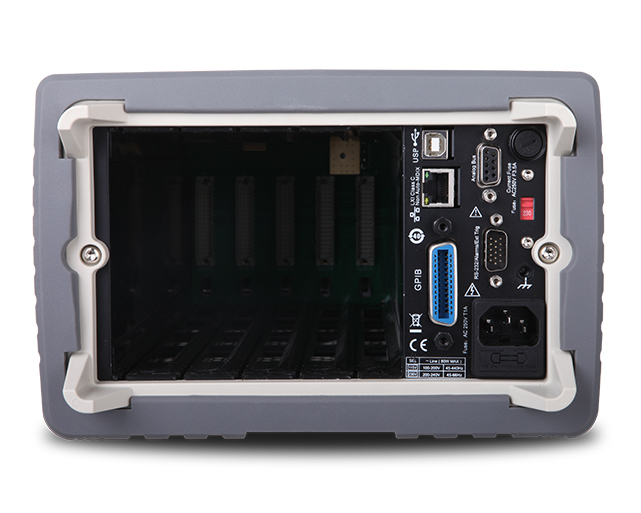

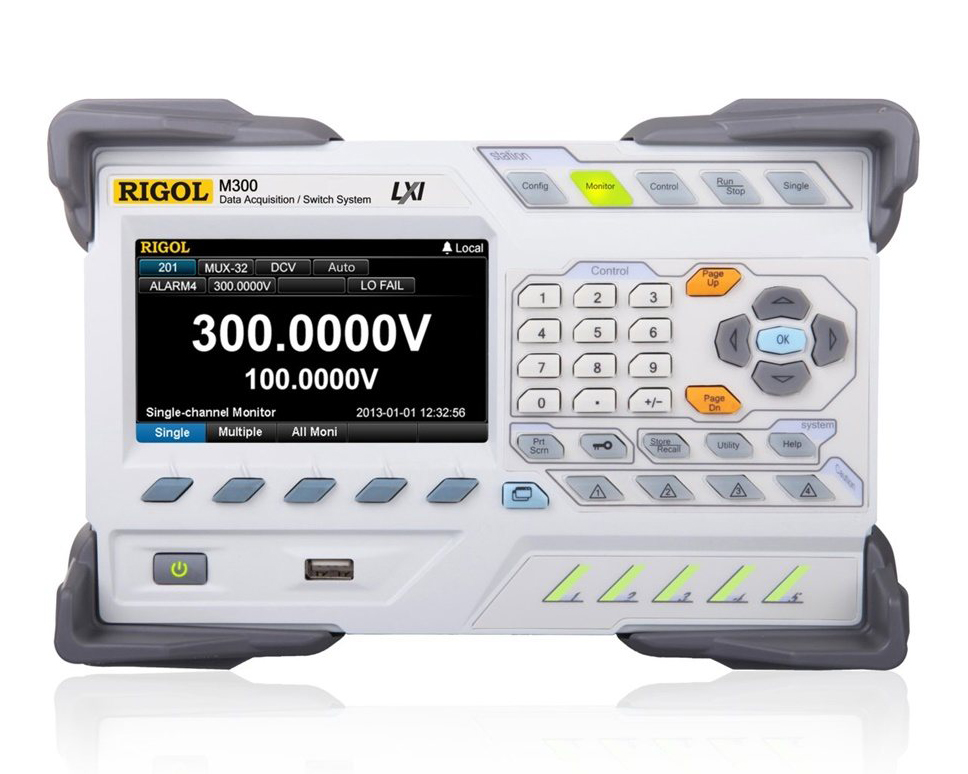

Система Rigol серии M300 предоставляет универсальные решения для приложений с несколькими сигналами, которые должны быть проверены при тестировании производительности продукта на этапе исследований и разработок, а также производить автоматическое тестирование во время производственного процесса. Прибор легко транспортируется и подключается, не требует сложной предварительной настройки. Выполнен в моноблочном корпусе настольного исполнения (вес 5,7 кг) и имеет встроенный цветной 4,3» ЖК-дисплей. M300 предназначена для измерений различных электрических параметров электронных компонентов и устройств в лабораторных, сервисных и учебных целях. Прекрасно подойдет для научно – исследовательской деятельности, испытаний в рамках производственной линии, контроля качества.
M300 — система сбора данных/коммутации с модульной структурой и возможностью установки цифрового мультиметра (опция). Представляет собой многоканальный коммутатор, позволяющий регистрировать измерительные сигналы.
M301 — система сбора данных/коммутации с модульной структурой. Представляет собой комбинацию многофункционального прецизионного мультиметра и многоканального коммутатора. Мультиметр позволяет проводить измерения напряжения и силы постоянного и переменного тока, электрического сопротивления, а коммутатор – переключать каналы и регистрировать измерительные сигналы.
M302 — система сбора данных/коммутации с модульной структурой и представляет собой комбинацию многофункционального прецизионного мультиметра и многоканального коммутатора. Мультиметр позволяет проводить измерения напряжения и силы постоянного и переменного тока, электрического сопротивления, а коммутатор – переключать каналы и регистрировать измерительные сигналы. В стандартный комплект поставки M302 входит 20-канальный мультиплексор MC3120 и распределительный модуль M3TB20 (для MC3120).
| Модель | M300 / M301 / M302 |
| Количество слотов | 5 |
| Серия Type | 8 |
| Точность встроенного мультиметра | 6½ Разрешение чтения |
| Максимальная скорость сканирования | 60 Каналов/секунда |
| Максимальное количество каналов | 320 |
| Опции | Описание |
| MC3065 | Модуль цифрового мультиметра |
| MC3120 | 20-канальный мультиплексор |
| MC3132 | 32-канальный мультиплексор |
| MC3164 | 64-канальный мультиплексор односторонний |
| MC3324 | Мультиплексор на 20 каналов напряжения и 4 канала тока |
| MC3416 | 16-канальный коммутатор |
| MC3648 | Матричный коммутатор 4х8 |
| MC3534 | Многофункциональный модуль |
| M3TB20 | Распределительный модуль для MC3120 |
| M3TB32 | Распределительный модуль для MC3132 |
| M3TB64 | Распределительный модуль для MC3164 |
| M3TB24 | Распределительный модуль для MC3324 |
| M3TB16 | Распределительный модуль для MC3416 |
| M3TB48 | Распределительный модуль для MC3648 |
| M3TB34 | Распределительный модуль для MC3534 |
| Аксессуары | Описание |
| CB-RS232-A | Кабель RS-232 (розетка-розетка) |
| SMB-BNC | SMB-BNC кабель |
| Ultra Acquire Pro | Продвинутая версия ПО Ultra Acquire |
| A-BUS-EXT-PORT | Внешний порта для аналоговой шины данных |
| RM-1-М800 | Комплект для монтажа в стойку (1 прибор) |
| RM-2-М800 | Комплект для монтажа в стойку (2 прибора) |
| DEMOKIT-M300 | M300 Демо набор |
| M3A2B | Аналоговая шина на порт «Banana» для M300 |
| M3GPIB | Адаптер обратного входа GPIB для M300 |
| Модели | Описание |
| M300 | Система коммутации (базовый блок) |
| M301 | Система коммутации (базовый блок) с модулем 6½ разрядного мультиметра |
| M302 | Система коммутации (базовый блок) с модулем 6½ разрядного мультиметра и модулем 20-канального мультиплексора + блок с разъемами |
