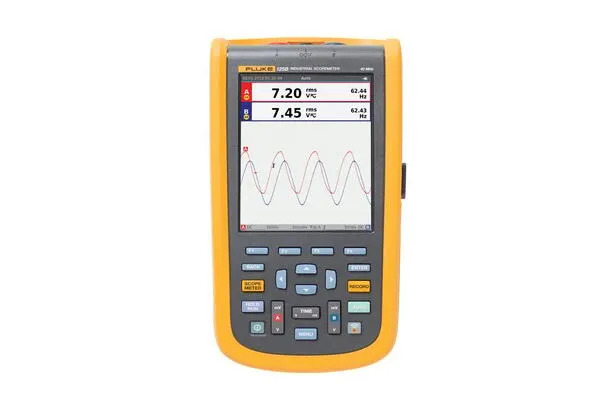

FLUKE 120 Scopemeter

Промышленный портативный осциллограф-мультиметр Fluke ScopeMeter® серии 120B представляет собой компактное, прочное и универсальное решение для поиска и устранения неисправностей в электрическом и электромеханическом оборудовании. Этот прибор объединяет в одном корпусе функции двухканального цифрового осциллографа, двух независимых цифровых мультиметров с истинными среднеквадратичными значениями (True RMS) и высокоскоростного регистратора. Инновационные технологии Connect-and-View™ и IntellaSet™ автоматически настраивают параметры синхронизации, амплитуду и развёртку, а также интеллектуально выводят на экран наиболее релевантные измеренные значения, что позволяет специалистам сосредоточиться на диагностике, а не на настройках прибора.

Общие характеристики

• Тип прибора: портативный осциллограф-мультиметр (ScopeMeter®)
• Полоса пропускания осциллографа: 20 МГц (модель 123B) или 40 МГц (модели 124B, 125B)
• Количество каналов: 2 изолированных входа
• Частота дискретизации (реальная/эквивалентная): 25 МГц / до 1,25 ГГц
• Разрешение по вертикали: от 5 мВ до 200 В/дел
• Входное сопротивление: 1 МОм // 20 пФ (без пробников)
• Дисплей: 5,7-дюймовый цветной ЖК-дисплей с активной матрицей, разрешение 640 × 480 пикселей
• Цифровой мультиметр (два входа): разрешение 5000 отсчётов, базовая погрешность 0,5%, True RMS
• Регистратор данных: двухканальный регистратор TrendPlot™ для отслеживания трендов (до 16 суток)
• Питание: литий-ионный аккумулятор BP290, 10,8 В
• Время работы: до 7 часов (при 50% яркости подсветки)
• Время зарядки: 4 часа (в выключенном состоянии)
• Размеры (Д × Ш × В): 259 × 132 × 55 мм
• Вес: ≈ 1,4 кг (с аккумулятором)

Основные функции и режимы

• Connect-and-View™: технология автоматического распознавания формы сигнала и настройки параметров запуска, амплитуды и развёртки без ручного вмешательства
• IntellaSet™: технология интеллектуального автоматического выбора и отображения наиболее релевантных измеряемых значений в зависимости от типа сигнала (например, Vrms и Гц для синусоиды, или Vpeak-peak и Гц для меандра)
• Recorder Event Detect: функция обнаружения и регистрации трудноуловимых перемежающихся событий на повторяющихся сигналах до 4 кГц
• Режимы отображения осциллографа: A, -A, B, -B, нормальный, однократный, с развёрткой (Roll)
• Измерения мультиметра: напряжение постоянного и переменного тока (True RMS), сопротивление, проверка целостности цепи, диоды, ёмкость
• Измерения мощности: активная (Вт), полная (ВА), реактивная (ВАР), коэффициент мощности (PF), коэффициент реактивной мощности (DPF), частота
• Анализ гармоник: гармоники напряжения, тока и мощности до 51-й
• BusHealth™: проверка физического уровня промышленных сетей на соответствие эталонным значениям
• Курсорные измерения: измерение времени, напряжения и амплитуды сигнала
• Память: встроенная память на 20 сохранений (формы сигналов и настроек), слот для карт памяти micro SD (до 32 ГБ)
• Сохранение и вызов: сохранение и загрузка данных и настроек прибора, создание тестовых последовательностей для регулярного обслуживания

Условия окружающей среды

• Диапазон рабочих температур: от 0 °C до +40 °C
• Температура хранения: в соответствии со стандартами безопасности
• Защита корпуса: IP51 (защита от пыли и вертикально падающих капель)
• Устойчивость к вибрации: 3g
• Устойчивость к ударам: 30g

Интерфейсы и связь

• Оптически изолированный USB-порт: для передачи скриншотов, настроек и данных на ПК (через опциональный адаптер OC4USB)
• Внутренний USB-порт: для подключения опционального Wi-Fi адаптера
• Беспроводная связь (опционально): Wi-Fi адаптер для передачи данных на ПК, ноутбук, планшет или смартфон через приложение Fluke Connect®
• Программное обеспечение: FlukeView® ScopeMeter® для Windows®

Стандарты и безопасность

• Категория безопасности: CAT IV 600 В / CAT III 750 В
• Электрическая безопасность: IEC/EN 61010-1
• Защита корпуса: EN/IEC 60529 (IP51)
• Гарантия: 3 года

Модификации

Серия Fluke 120B включает несколько моделей, отличающихся полосой пропускания и набором функций:

• Fluke 123B: полоса пропускания 20 МГц, базовый набор функций осциллографа и мультиметра
• Fluke 124B: полоса пропускания 40 МГц, расширенные возможности измерения
• Fluke 125B: полоса пропускания 40 МГц, дополнительно включает измерения мощности (Вт, ВА, ВАР), анализ гармоник и тест промышленных сетей BusHealth™

Комплектация Fluke 120B Series (базовая)

• Промышленный портативный осциллограф-мультиметр ScopeMeter® серии 120B
• Экранированные измерительные щупы с чёрными проводами заземления (1 пара)
• Измерительные провода чёрные (для заземления)
• Захваты-крючки (красный, синий)
• Адаптер "банан – BNC" (чёрный)
• USB-адаптер с угловым разъёмом
• Wi-Fi USB адаптер (в зависимости от региона поставки)
• Сетевой адаптер / зарядное устройство
• Литий-ионный аккумулятор BP290 (установлен)
• Краткое руководство пользователя

Примечание: осциллограф-мультиметр Fluke ScopeMeter® серии 120B предназначен для диагностики, технического обслуживания и поиска неисправностей в промышленном электрическом и электромеханическом оборудовании. Прибор сочетает в себе функции двухканального осциллографа, двух независимых мультиметров и регистратора данных, что делает его универсальным инструментом для работы с двигателями, преобразователями частоты, источниками питания, системами автоматизации и промышленными сетями. Технологии Connect-and-View™ и IntellaSet™ автоматически настраивают прибор под измеряемый сигнал, что существенно ускоряет процесс диагностики. Функция Recorder Event Detect позволяет выявлять и регистрировать перемежающиеся неисправности, которые сложно обнаружить другими методами. Модель Fluke 125B дополнительно предоставляет возможности анализа мощности и гармоник, а также тестирования промышленных сетей на физическом уровне. Прибор имеет высший в отрасли класс безопасности CAT IV 600 В и прочный ударопрочный корпус.
