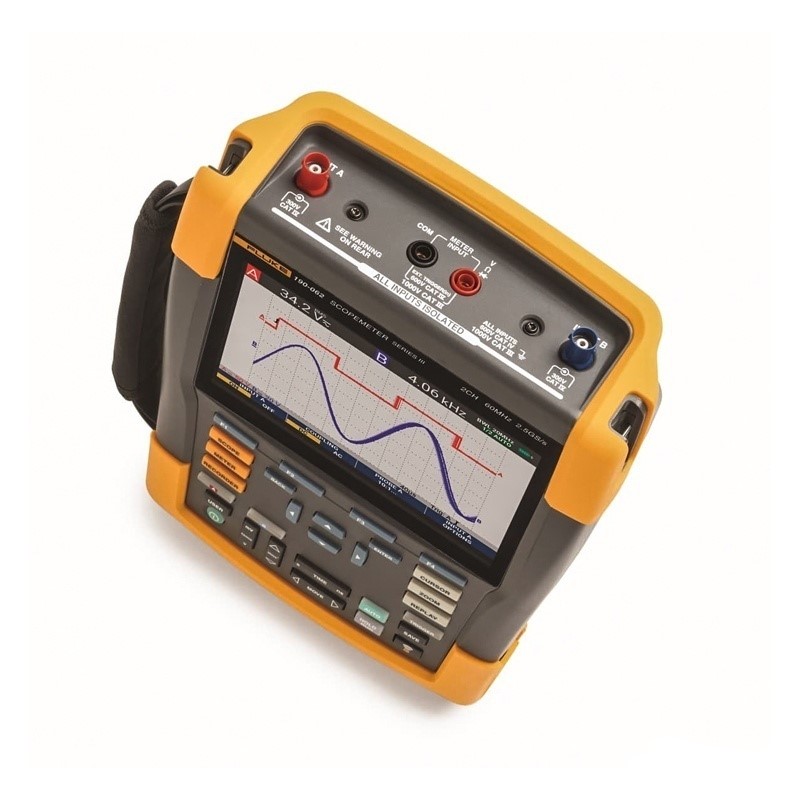

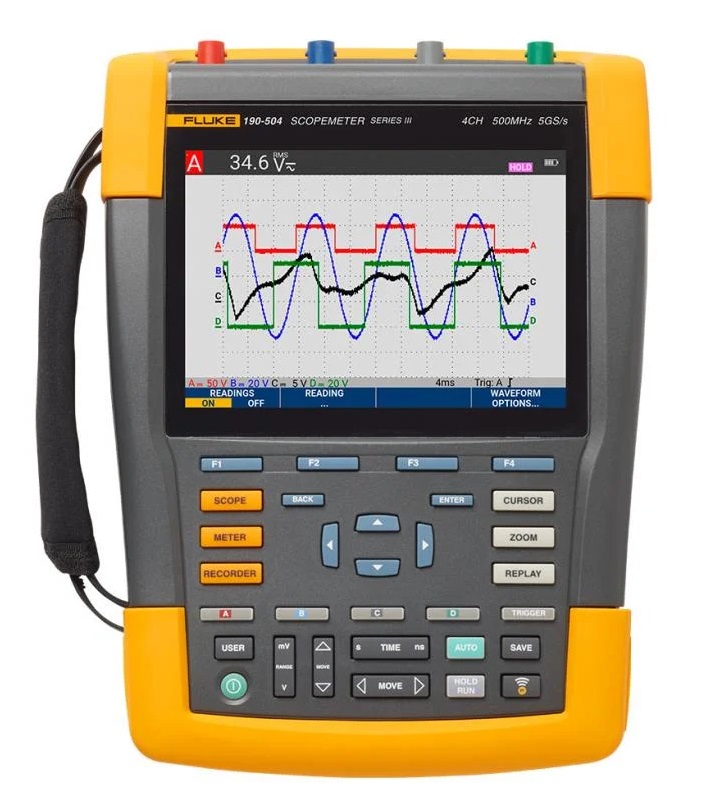

Промышленные портативные осциллографы Fluke ScopeMeter® серии 190 представляют собой профессиональное решение для комплексной диагностики, ввода в эксплуатацию и технического обслуживания промышленного оборудования. Приборы сочетают в себе высокую производительность настольных осциллографов с непревзойдённой мобильностью и защищённостью, необходимой для работы в суровых полевых условиях. Серия включает модели с двумя и четырьмя гальванически изолированными входами, полосой пропускания от 60 до 500 МГц и частотой дискретизации до 5 ГВыб/с, что позволяет с высокой точностью захватывать и отображать форму сигнала, шумы и другие помехи. Встроенный 5000-отсчётный цифровой мультиметр, режимы TrendPlot™ и ScopeRecord™, технология Connect-and-View™ и класс безопасности CAT III 1000 В / CAT IV 600 В делают серию 190 универсальным инструментом для специалистов по обслуживанию промышленных предприятий, работающих в условиях высокого напряжения и загрязнённой среды.
Общие характеристики
- Тип прибора: промышленный портативный осциллограф
- Полоса пропускания: 60 МГц, 100 МГц, 200 МГц или 500 МГц (в зависимости от модели)
- Количество каналов: 2 или 4 гальванически изолированных входа
- Частота дискретизации (реальная): до 5 ГВыб/с (в зависимости от модели и используемых каналов)
- Разрешение по времени: до 200 пс
- Глубина памяти (осциллограф): 10 000 точек на канал
- Дисплей: крупный цветной ЖК-дисплей с высокой яркостью, разрешение 320 × 240
- Цифровой мультиметр: встроенный, 5000 отсчётов, True RMS
- Питание: литий-ионный аккумулятор
- Время работы: до 7 часов (в зависимости от модели и яркости подсветки)
- Время зарядки: 5 часов
- Защита корпуса: IP51 (пыле- и каплезащищённое исполнение)
- Размеры (В × Ш × Г): 270 × 190 × 70 мм
- Вес: ≈ 2 кг
Основные функции и режимы
- Connect-and-View™: технология автоматической настройки параметров синхронизации, амплитуды и развёртки без ручного вмешательства
- ScopeRecord™: режим регистрации формы сигнала с возможностью захвата до 48 часов данных
- TrendPlot™: режим регистрации трендов измеряемых величин до 22 дней
- Replay: функция автоматического захвата и воспроизведения последних 100 экранов для анализа перемежающихся событий
- Автоматические измерения: расширенный набор измерений, включая мощность (Vpwm, VA, Вт, PF) и время (мА·с, В/с, Вт/с)
- Спектральный анализ: быстрое преобразование Фурье (FFT) для анализа частотного спектра сигнала
- Типы синхронизации: непрерывная автоматическая, однократная, по длительности импульса, видеосигнал
- Режимы отображения осциллографа: нормальный, однократный, с развёрткой (Roll)
- Измерения мультиметра: напряжение постоянного и переменного тока (True RMS), сопротивление, проверка целостности цепи, диоды
- Курсорные измерения: измерение времени, напряжения и амплитуды сигнала
- Память: встроенная память для сохранения форм сигналов и настроек
- Сохранение и вызов: сохранение и загрузка данных и настроек прибора
Условия окружающей среды
- Диапазон рабочих температур: от 0 °C до +40 °C
- Температура хранения: от –20 °C до +60 °C
- Относительная влажность (без конденсации): до 90% при 35 °C
- Защита корпуса: IP51 (защита от пыли и вертикально падающих капель)
- Устойчивость к вибрации: 3g
- Устойчивость к ударам: 30g
Интерфейсы и связь
- USB-порт: для передачи данных и скриншотов на ПК
- Беспроводная связь (опционально): Wi-Fi адаптер для передачи данных через приложение Fluke Connect®
- Программное обеспечение: FlukeView® ScopeMeter® для Windows®
Стандарты и безопасность
- Категория безопасности: CAT IV 600 В / CAT III 1000 В
- Электрическая безопасность: IEC/EN 61010-1
- Защита корпуса: EN/IEC 60529 (IP51)
- Гарантия: 3 года
Модификации
Серия Fluke 190 включает несколько моделей, различающихся количеством каналов и полосой пропускания:
- 190-062: 2 канала, 60 МГц
- 190-104: 4 канала, 100 МГц
- 190-202: 2 канала, 200 МГц
- 190-204: 4 канала, 200 МГц
- 190-502: 2 канала, 500 МГц
- 190-504: 4 канала, 500 МГц
Комплектация Fluke 190 Series (базовая)
- Промышленный портативный осциллограф ScopeMeter® серии 190
- Экранированные измерительные щупы с чёрными проводами заземления (1 пара для двухканальных моделей, 2 пары для четырёхканальных)
- Измерительные провода чёрные (для заземления)
- Захваты-крючки
- Адаптер "банан – BNC"
- USB-кабель
- Сетевой адаптер / зарядное устройство
- Литий-ионный аккумулятор (установлен)
- Краткое руководство пользователя
Примечание: осциллографы Fluke ScopeMeter® серии 190 предназначены для диагностики, технического обслуживания и поиска неисправностей в промышленном электрическом и электромеханическом оборудовании. Приборы сочетают в себе функции многоканального осциллографа, мультиметра и регистратора данных, что делает их универсальным инструментом для работы с двигателями, преобразователями частоты, источниками питания, системами автоматизации и промышленными сетями. Технология Connect-and-View™ автоматически настраивает прибор под измеряемый сигнал, существенно ускоряя процесс диагностики. Режимы ScopeRecord™ и TrendPlot™ позволяют выявлять перемежающиеся неисправности и отслеживать изменения параметров в течение длительного времени. Четырёхканальные модели обеспечивают одновременный анализ трёх фаз и нулевого провода в трёхфазных системах. Приборы имеют высший в отрасли класс безопасности CAT IV 600 В / CAT III 1000 В и прочный ударопрочный корпус, что гарантирует надёжную работу в самых тяжёлых промышленных условиях.
| Производитель | Fluke |
| Серия | 190 Series |
| Тип устройства | Портативный осциллограф-мультиметр ScopeMeter |
| Количество каналов | 2 или 4 (в зависимости от модели) |
| Полоса пропускания | 60 МГц, 100 МГц, 200 МГц или 500 МГц (в зависимости от модели) |
| Частота дискретизации (реальный режим) | 625 Мвыб/с, 1,25 Гвыб/с или 2,5 Гвыб/с (для моделей 60–200 МГц); 5 Гвыб/с (для модели 500 МГц) |
| Разрешение по вертикали | 8 бит |
| Память (режим осциллографа) | 10 000 точек на вход |
| Входное сопротивление | 1 МОм // 12 пФ |
| Максимальное входное напряжение | CAT III 1000 В / CAT IV 600 В |
| Плавающее напряжение | 1000 В CAT III / 600 В CAT IV |
| Разрешение мультиметра | 5000 отсчётов, True RMS |
| Дисплей | Цветной ЖК, 320 × 240 пикселей, подсветка CCFL |
| Диапазон развёртки | от 2 нс/дел до 2 мин/дел (зависит от модели) |
| Чувствительность по вертикали | 2 мВ/дел – 100 В/дел |
| Режимы запуска | одиночный, свободный, по фронту, по длительности импульса, по видеосигналу, внешний |
| Режим ScopeRecord™ | регистрация до 48 часов |
| Режим TrendPlot™ | построение трендов до 22 суток |
| Автозапись последних 100 экранов | да |
| Цифровая память (Digital Persistence) | короткая, средняя, длинная, бесконечная |
| Интерфейс | изолированный USB |
| Внешняя память | порт USB для флеш-накопителя |
| Питание | Li‑Ion аккумулятор 10,8 В |
| Время работы от аккумулятора | до 7 часов (зависит от модели) |
| Габариты (В × Ш × Г) | 265 × 190 × 70 мм |
| Вес (с батареей) | ≈ 2,1 – 2,2 кг |
| Рабочая температура | от –10 °C до +50 °C |
| Температура хранения | от –20 °C до +60 °C |
| Влажность (без конденсации) | 95% при 10–30 °C |
| Степень защиты | IP51 (пыле- и каплезащищённый) |
| Гарантия | 3 года |
| Опция / Обозначение | Описание | Цена |
| SCC293 | Комплект для осциллографов серии 190‑III: программное обеспечение, жёсткий кейс CXT293 и Wi‑Fi адаптер для беспроводной связи. | 102 200 ₽ |
| BP291 | Литий-ионный аккумулятор повышенной ёмкости (4800 мА·ч) для увеличения времени автономной работы до 8 часов. | — |
| BP290 | Литий-ионный аккумулятор стандартной ёмкости (2400 мА·ч). Входит в базовую комплектацию большинства моделей, может быть заказан отдельно как запасной. | — |
| BP190 | Сменный никель-металлогидридный (NiMH) аккумулятор для осциллографов серии 190 и 190C. | — |
| EBC290 | Внешнее зарядное устройство для аккумуляторов BP290 и BP291, позволяющее заряжать запасной аккумулятор вне прибора. | — |
| VPS410-R / VPS410-B / VPS410-G / VPS410-V | Наборы пассивных щупов 10:1 с полосой пропускания 500 МГц для серии II. Различаются цветом (красный, синий, серый, зелёный). | — |
| VPS510-G | Компактный набор щупов 10:1 с полосой 500 МГц для работы в области электроники. | — |
| VPS212 | Пассивный щуп 10:1 с полосой 200 МГц. | — |
| FlukeView-2 | Программное обеспечение для ПК, позволяющее сохранять изображения экрана, передавать и архивировать формы сигналов, создавать отчёты и удалённо управлять прибором. | — |
| SW90W | Программное обеспечение FlukeView для серий 190 и 120 (предыдущая версия). | — |
| OC4USB | Оптический интерфейсный кабель с адаптером для подключения ScopeMeter к USB-порту компьютера. | — |
| C190 | Жёсткий кейс для переноски осциллографа серии 190. | — |
| C290 | Жёсткий защитный кейс для переноски серии II. | — |
| BC190 | Сетевое зарядное устройство / адаптер питания. | — |
| SCC198 | Автомобильный набор аксессуаров для диагностики электрооборудования автомобилей. Включает: жёсткий кейс C190, ПО SW90W, оптический USB-кабель OC4USB, экранированные щупы STL90, зажимы-крокодилы AC85A, фильтры нижних частот, BNC-адаптеры и др. | — |
| MA190 | Набор аксессуаров для работы в медицинских и видеосистемах. Включает: BNC-терминатор 50 Ом, BNC-терминатор с ослаблением 10:1, токовый шунт 1 Ом, BNC-кабель 1,5 м, BNC-адаптер на банан. | — |
| STL90 | Экранированные тестовые щупы (красный и серый) с двумя заземляющими проводами. | — |
| AC85A | Набор зажимов типа "крокодил" (4 шт.: 1 красный, 1 серый, 2 чёрных). | — |
| BB120 | Экранированный BNC-адаптер (банан → BNC). | — |
| CS20MA | Токовый шунт 4-20 мА для измерения токовой петли. | — |
| Модели | Описание | Цена |
| FLUKE-190-504-III-S | Осциллограф 4-канальный 500 МГц, с цветным экраном | 1 275 200 руб. |
| FLUKE-190-502-III-S | Осциллограф 2-канальный 500 МГц, с цветным экраном | 1 233 700 руб. |
| FLUKE-190-504-III | Осциллограф 4-канальный 500 МГц, с цветным экраном | 1 180 800 руб. |
| FLUKE-190-204-III-S | Осциллограф 4-канальный 200 МГц, с цветным экраном | 1 149 500 руб. |
| FLUKE-190-502-III | Осциллограф 2-канальный 500 МГц, с цветным экраном | 1 139 200 руб. |
| FLUKE-190-204-III | Осциллограф 4-канальный 200 МГц, с цветным экраном | 1 055 500 руб. |
| FLUKE-190-202-III-S | Осциллограф 2-канальный 200 МГц, с цветным экраном | 1 019 200 руб. |
| FLUKE-190-104-III-S | Осциллограф 4-канальный 100 МГц, с цветным экраном | 1 016 300 руб. |
| FLUKE-190-202-III | Осциллограф 2-канальный 200 МГц, с цветным экраном | 924 800 руб. |
| FLUKE-190-104-III | Осциллограф 4-канальный 100 МГц, с цветным экраном | 922 600 руб. |
| FLUKE-190-102-III-S | Осциллограф 2-канальный 100 МГц, с цветным экраном | 913 800руб. |
| FLUKE-190-102-III | Осциллограф 2-канальный 100 МГц, с цветным экраном | 819 400 руб. |
| FLUKE-190-062-III-S | Осциллограф, 2-канальный 60 МГц, с цветным экраном | 759 800 руб. |
| FLUKE-190-062-III | Осциллограф, 2-х канальный 60 МГц, с цветным дисплеем | 666 200 руб. |
