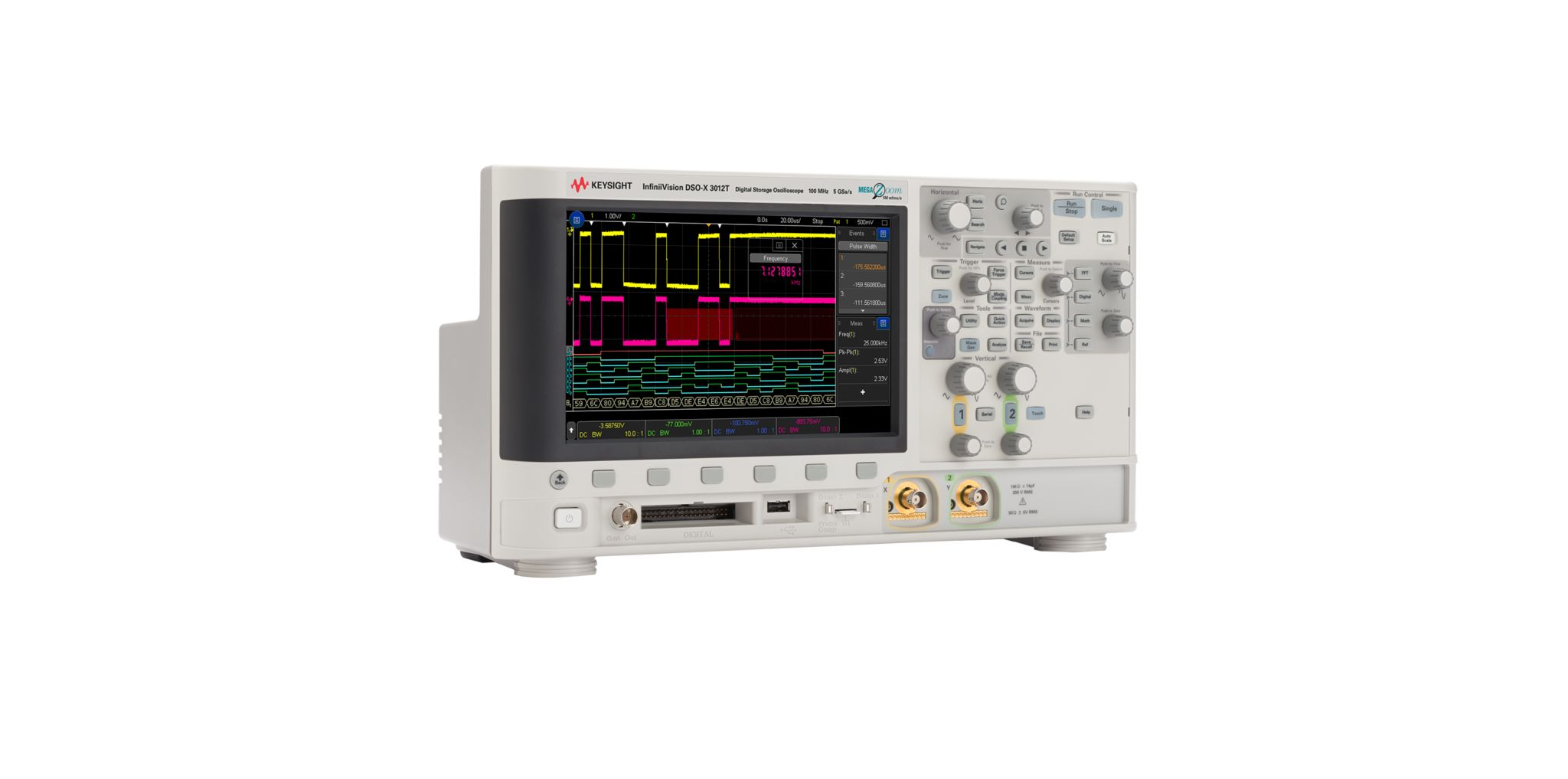

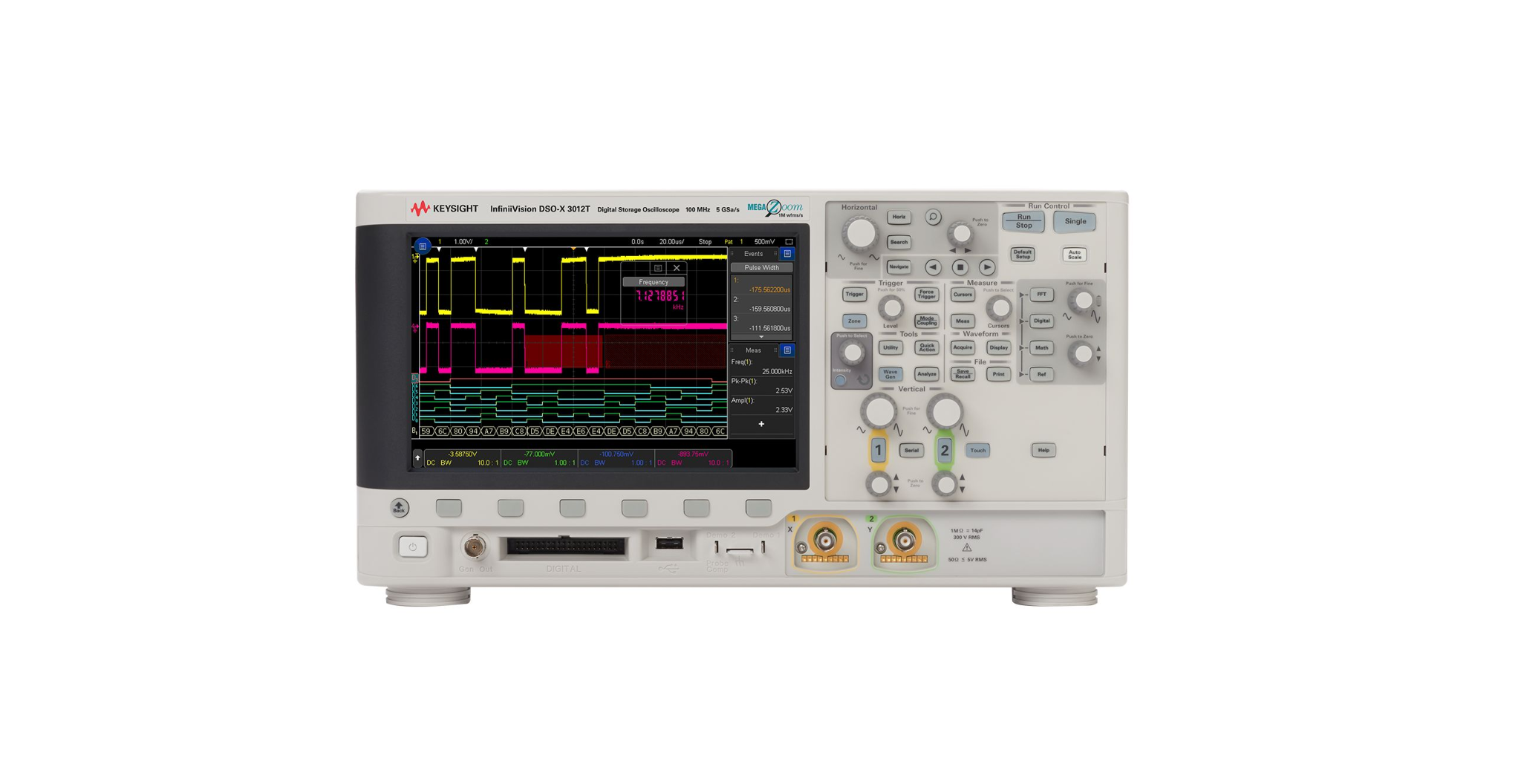

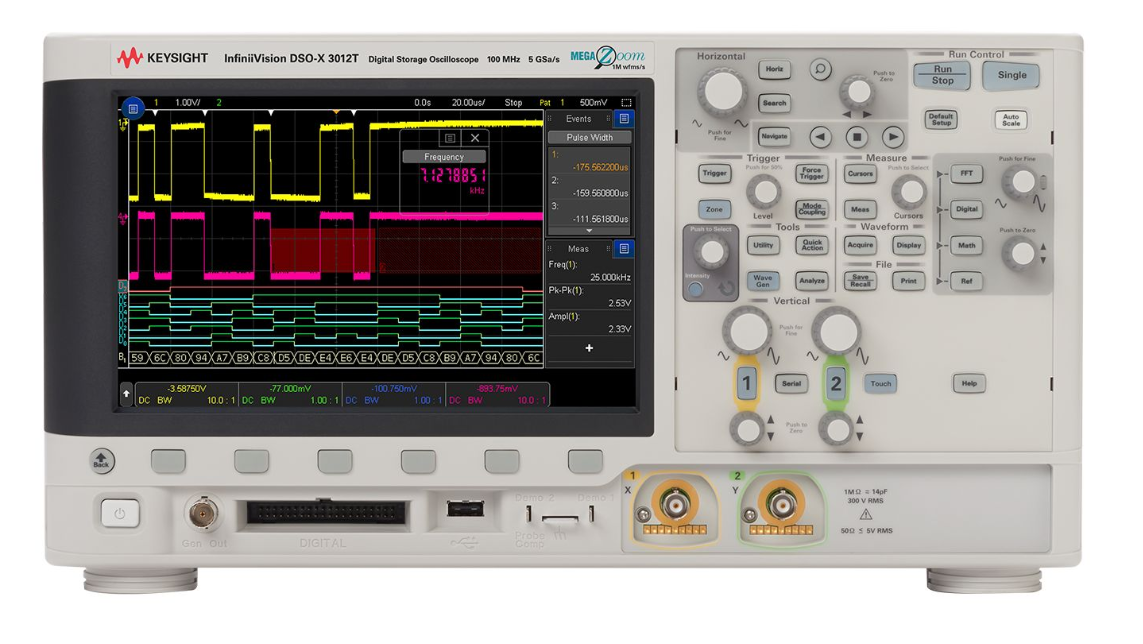

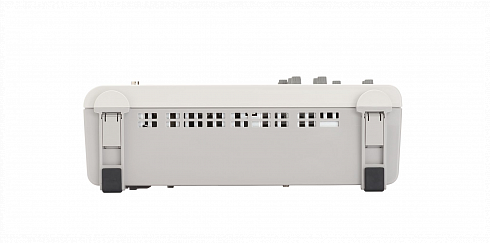

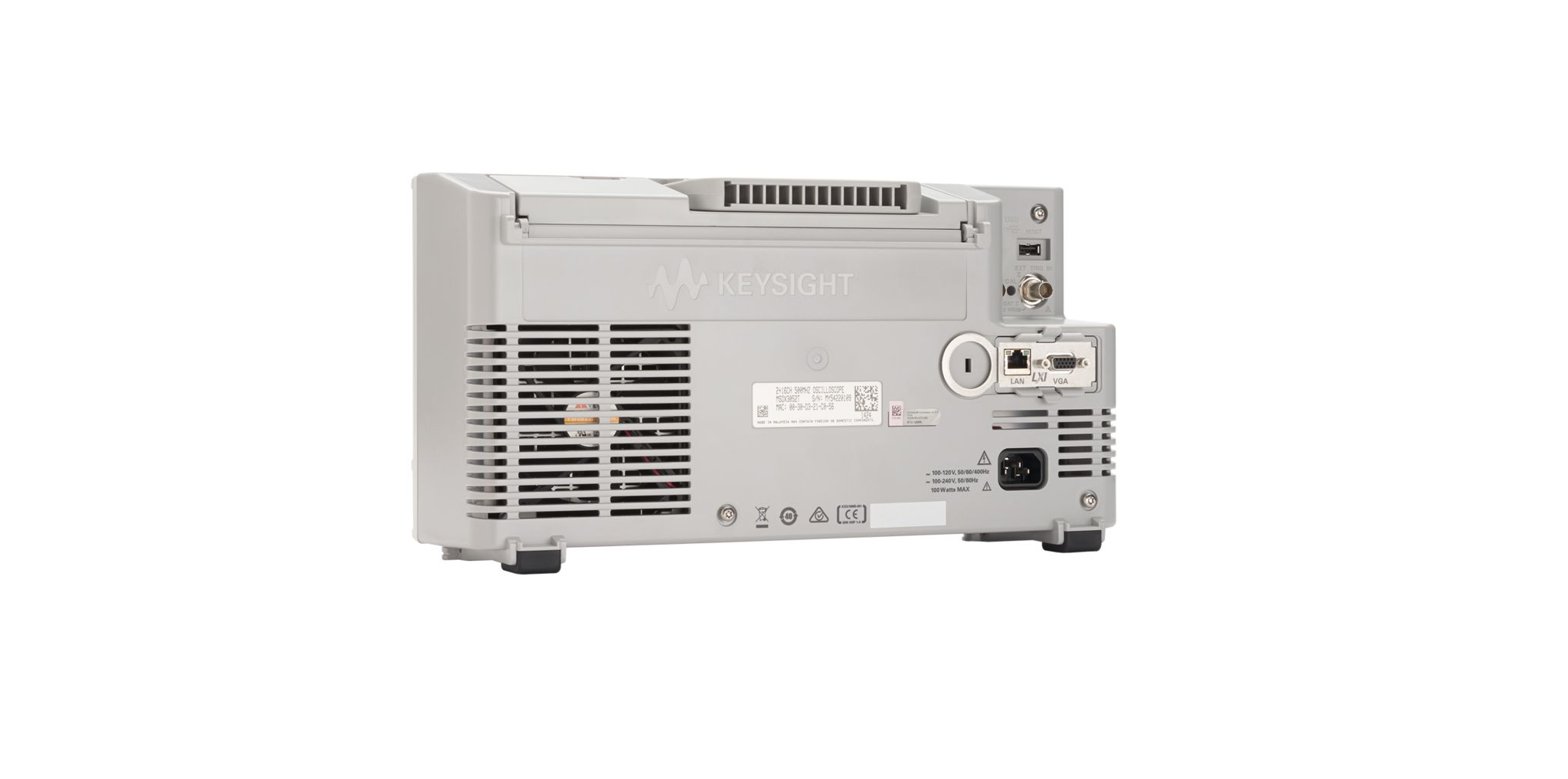

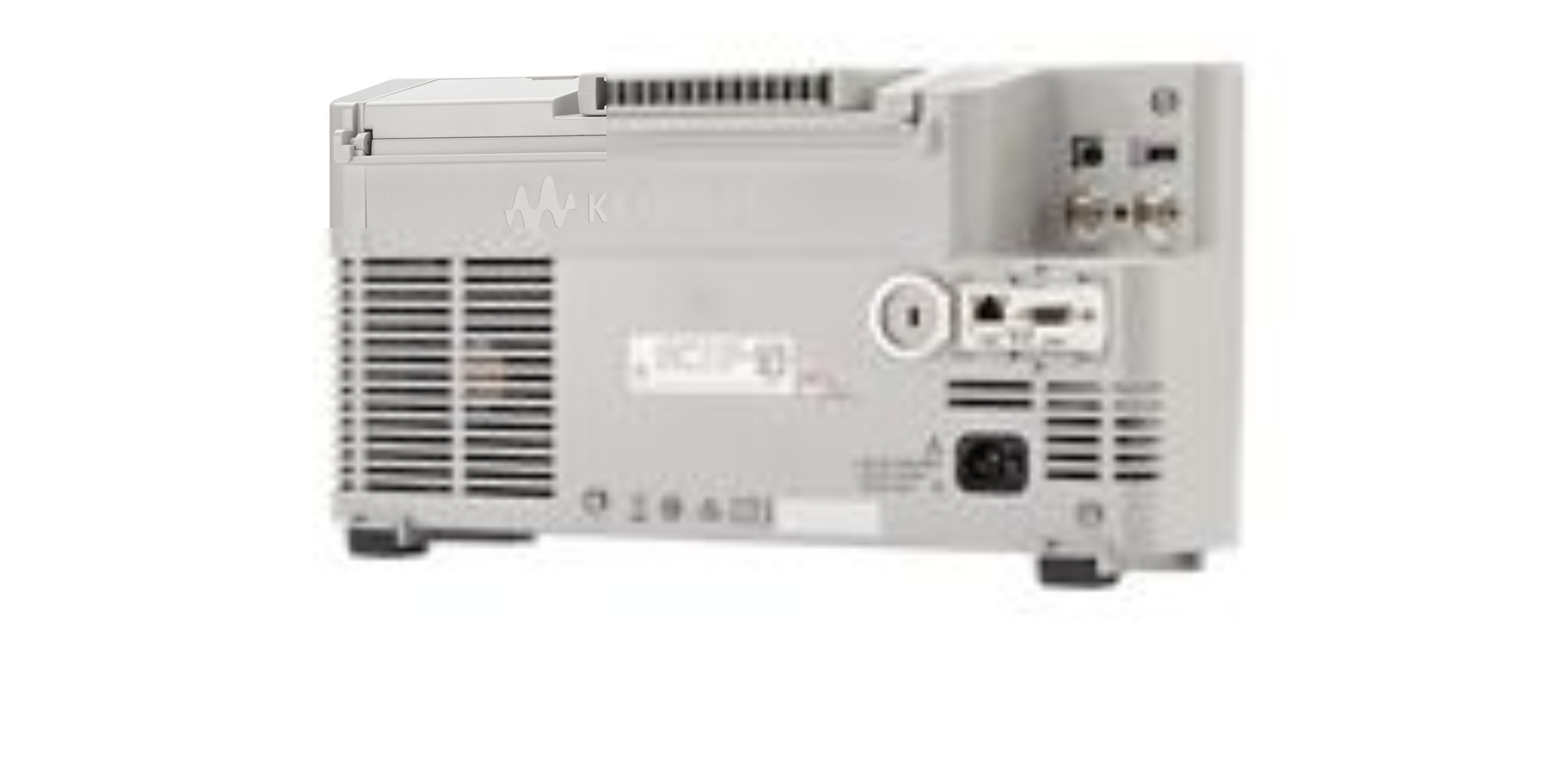

Осциллографы Keysight InfiniiVision 3000T серии X с верхней границей полосы пропускания от 100 МГц до 1 ГГц
Подробнее
Описание
Осциллографы 3000T серии X объединяют самые передовые технологии в компактном форм-факторе и используют интуитивно понятный пользовательский интерфейс на основе сенсорного экрана. Самая высокая в отрасли скорость обновления сигналов на экране позволяет захватывать трудноуловимые глитчи и аномалии, что невозможно при работе с другими осциллографами. В сочетании с широким набором программных опций и пробников осциллографы 3000T серии X позволяют выполнять достоверные измерения.
- Верхняя граница полосы пропускания от 100 МГц до 1 ГГц
- Выделение сигналов в течение нескольких секунд с помощью уникальной функции запуска касанием по выделенной зоне Zone Touch Triggering
- Более детальный анализ сигналов благодаря скорости обновления сигналов на экране 1 000 000 осциллограмм в секунду
- Сокращение времени анализа сигналов последовательных шин с помощью опций аппаратного декодирования протоколов последовательных шин
- Ускорение тестирования благодаря удобству работы и интуитивно понятному пользовательскому интерфейсу на основе емкостного сенсорного дисплея с диагональю 8,5 дюйма (21,6 см)
Развитые возможности осциллографов 3000T серии X помогают повысить эффективность тестирования:
- Для настройки расширенного запуска достаточно просто нарисовать пальцем на экране прямоугольник
- Функция запуска касанием по выделенной зоне позволяет упростить выполнение самых сложных видов запуска
- Повышение эффективности использования осциллографа благодаря интеграции возможностей семи приборов в одном корпусе: осциллографа, анализатора частотной характеристики, логического анализатора / осциллографа смешанных сигналов (модели MSO), анализатора протоколов последовательных шин, генератора сигналов стандартной формы WaveGen, цифрового вольтметра и частотомера
- Сокращение времени настройки измерений за счет использования интуитивно понятного пользовательского интерфейса на основе сенсорного экрана
- Защита инвестиций за счет возможности полной модернизации в любое время, включая расширение полосы пропускания, интеграцию функций нескольких приборов в одном корпусе и использование наиболее современных прикладных программ
- Автоматизация испытаний и сбора данных с помощью стандартного программного обеспечения BenchVue
Характеристики
| Технические характеристики | 3012T | 3014T | 3022T | 3024T | 3032T | 3034T | 3052T | 3054T | 3102T | 3104T | |
| Полоса пропускания | 100 МГц | 200 МГц | 350 МГц | 500 МГц | 1 ГГц | ||||||
| Число каналов | DSOX | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| MSOX | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | |
| Память | 4 Мвыб и сегментированная память в стандартной конфигурации | ||||||||||
| Макс. частота дискретизации | 5 Гвыб/с (половина каналов), 2,5 Гвыб/с (все каналы) | ||||||||||
| Встроенные приборы | Осциллограф смешанных сигналов (MSO), генератор сигналов произвольной формы 20 МГц, анализатор протоколов, цифровой вольтметр, 8-разрядный частотомер, анализатор АЧХ (диаграмм Боде) | ||||||||||
| Диапазон скоростей развертки | от 5 нс/дел. до 50 с/дел. | от 2 нс/дел. до 50 с/дел. | от 1 нс/дел. до 50 с/дел. | от 500 пс/дел. до 50 с/дел. | |||||||
|
Опции анализа сигналов последовательных шин |
I2C, SPI, UART/RS232, CAN/CAN FD/CAN-dbc, LIN/LIN на уровне символов, SENT, FlexRay, I2S, MIL-STD1553, CXPI, ARINC429, Manchester/NRZ, USB PD | ||||||||||
| Запуск | Касанием участка осциллограммы, по фронту, по двум последовательным фронтам, по длительности импульса, по кодовому слову, по логической функции ИЛИ, по времени нарастания/спада, по N-му импульсу в пакете, по ранту, по времени установления и удержания, по видеосигналу (HDTV) (опция), по сигналам последовательных шин (опция). | ||||||||||
Документы
Описание
| Опции | Описание |
| DSOX3BW12 | Расширение полосы пропускания с 500 МГц до 1 ГГц для 3000 X серии 3000 X DSO или MSO моделей 2-х канальные (на заводе) |
| DSOX3BW14 | Расширение полосы пропускания с 500 МГц до 1 ГГц для 3000 X серии 3000 X DSO или MSO моделей 4-х канальные (на заводе) |
| DSOX3BW24 | Расширение полосы пропускания с 100 МГц до 200 МГц для 3000 X серии 4-х канальная (на заводе) |
| DSOX3BW32 | Расширение полосы пропускания с 100 МГц до 350 МГц для 3000 X серии 2-х канальная (на заводе) |
| DSOX3BW34 | Расширение полосы пропускания с 200 МГц до 350 МГц для 3000 X серии 4-х канальная (на заводе) |
| DSOX3BW52 | Расширение полосы пропускания с 350 МГц до 500 МГц для 3000 X серии 2-х канальная |
| DSOX3BW54 | Расширение полосы пропускания с 350 МГц до 500 МГц для 3000 X серии 4-х канальная |
| DSOX3ADVMATH | Расширенный математический анализ |
| DSOX3APPBNDL | Пакет опций, включает: DSOX3ADVMATH,DSOX3AERO, DSOX3AUDIO, DSOX3AUTO, DSOX3COMP, DSOX3EMBD, DSOX3FLEX, DSOX3MASK, DSOX3MEMUP, DSOX3PWR, DSOX3SGM, DSOX3VID, а также DSOXEDK |
| DSOX3MASK | Тестирование по маске для серии 3000X |
| DSOX3MSO | Апгрейд серии 3000 X до функции MSO для осциллографов с полосой пропускания 500 МГц и ниже |
| DSOX3PWR | Анализ мощности для серии 3000 X |
| DSOX3SGM | Функция сегментированной памяти для серии 3000 Х |
| DSOX3VID | Расширенный анализ Видео/ТВ сигналов для серии 3000 X |
| DSOX3WAVEGEN | Wavegen 20 МГц генератор функций |
| DSOX3AERO | Запуск и анализ последовательных шин данных MIL-STD 1553 и ARINC 429 |
| DSOX3AUDIO | Запуск и анализ последовательных шин данных I2S |
| DSOX3COMP | Запуск и анализ последовательных шин данных RS232/422/485/UART |
| DSOX3EMBD | Запуск и анализ последовательных шин данных I2C, SPI |
| DSOX3FLEX | Запуск и анализ последовательных шин данных Flexray |
| DSOXEDK | Набор для лабораторных работ для технических вузов |
| DSOXT3CXPI | Запуск и декодировка CXPI |
| DSOXT3FRA | Частотный анализ для серии 3000T |
| DSOXT3NFC | Автоматизированный тест NFC, запуск |
| DSOXT3UPD | Запуск и анализ USB-PD для серии 3000T |
| DSOX3000-AKT | Русскоязычная интерфейсная накладка на фронтальную панель осциллографа |
Модели
| Модели | Описание |
| DSOX3012T | Осциллограф 100 МГц, 2 аналоговых канала |
| DSOX3014T | Осциллограф 100 МГц, 4 аналоговых канала |
| DSOX3022T | Осциллограф 200 МГц, 2 аналоговых канала |
| DSOX3024T | Осциллограф 200 МГц, 4 аналоговых канала |
| DSOX3032T | Осциллограф 350 МГц, 2 аналоговых канала |
| DSOX3034T | Осциллограф 350 МГц, 4 аналоговых канала |
| DSOX3052T | Осциллограф 500 МГц, 2 аналоговых канала |
| DSOX3054T | Осциллограф 500 МГц, 4 аналоговых канала |
| DSOX3102T | Осциллограф 1 ГГц, 2 аналоговых канала |
| DSOX3104T | Осциллограф 1 ГГц, 4 аналоговых канала |
| MSOX3012T | Осциллограф смешанных сигналов: 100 МГц, 2 аналоговых и 16 цифровых каналов |
| MSOX3014T | Осциллограф смешанных сигналов: 100 МГц, 4 аналоговых и 16 цифровых каналов |
| MSOX3022T | Осциллограф смешанных сигналов: 200 МГц, 2 аналоговых и 16 цифровых каналов |
| MSOX3024T | Осциллограф смешанных сигналов: 200 МГц, 4 аналоговых и 16 цифровых каналов |
| MSOX3032T | Осциллограф смешанных сигналов: 350 МГц, 2 аналоговых и 16 цифровых каналов |
| MSOX3034T | Осциллограф смешанных сигналов: 350 МГц, 4 аналоговых и 16 цифровых каналов |
| MSOX3052T | Осциллограф смешанных сигналов: 500 МГц, 2 аналоговых и 16 цифровых каналов |
| MSOX3054T | Осциллограф смешанных сигналов: 500 МГц, 4 аналоговых и 16 цифровых каналов |
| MSOX3102T | Осциллограф смешанных сигналов: 1 ГГц, 2 аналоговых и 16 цифровых каналов |
| MSOX3104T | Осциллограф смешанных сигналов: 1 ГГц, 4 аналоговых и 16 цифровых каналов |
