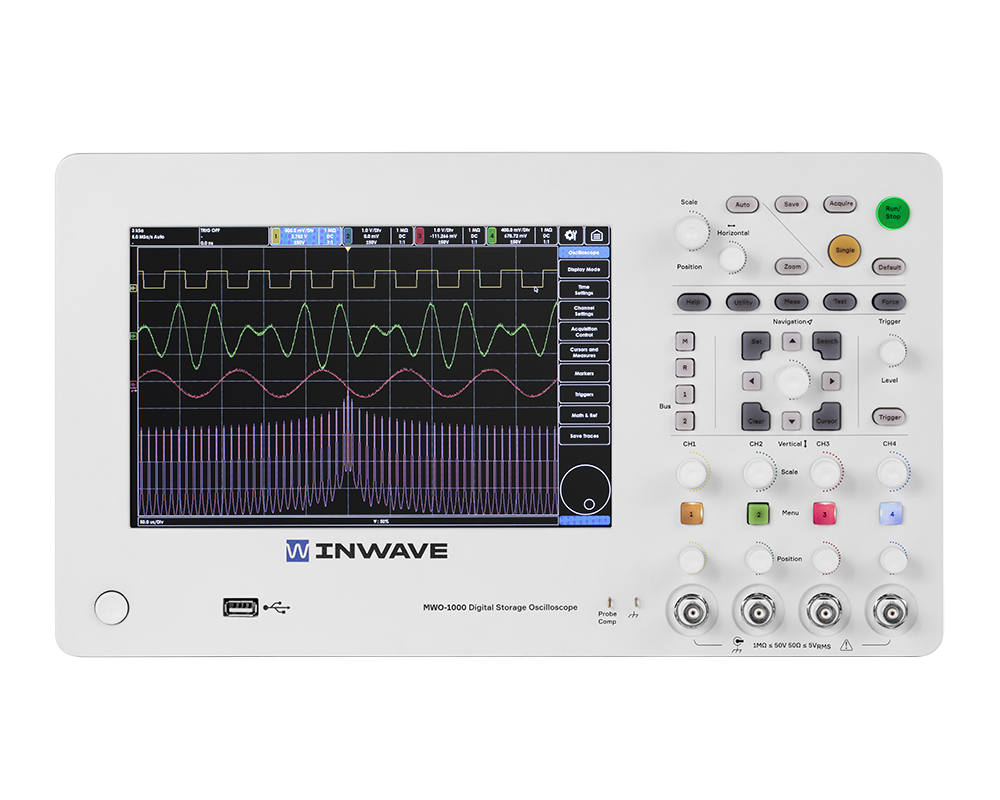

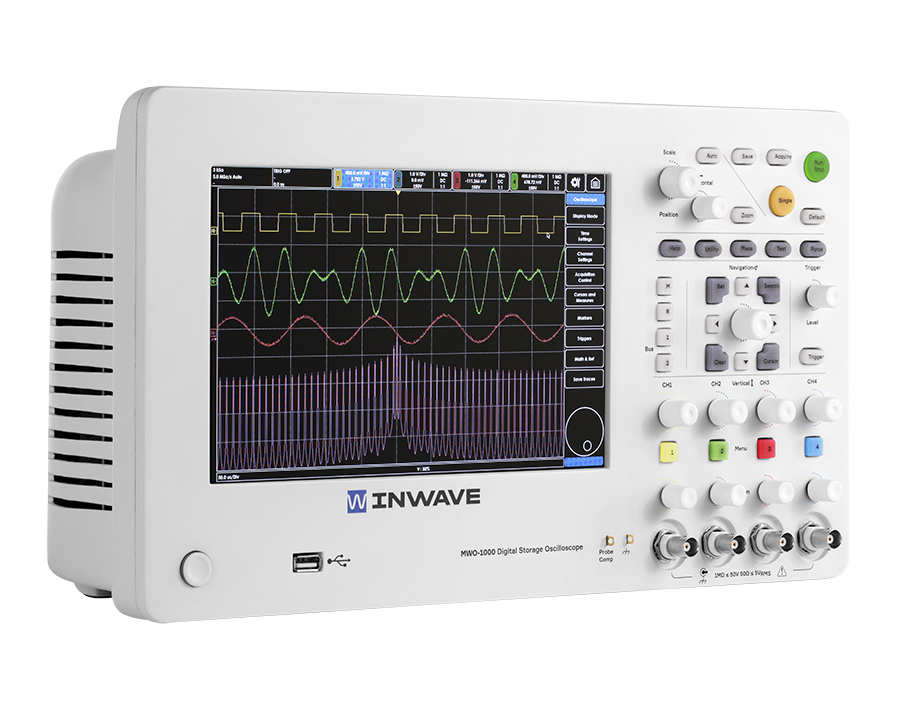

Цифровой запоминающий осциллограф INWAVE MWO-1000 с полосой пропускания 200 МГц
Подробнее
Описание
Осциллографы цифровые запоминающие INWAVE обеспечивают широкий спектр возможностей по измерениям амплитудных и временных параметров электрических сигналов в диапазоне частот от постоянного тока до СВЧ для применения в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, научных исследованиях и других областях. Некоторые модели поддерживают дополнительные функции, такие как измерение спектра сигналов в реальном времени.
- Доступен в 1, 2, 4-канальном исполнении
- Максимальная полоса пропускания 200 МГц
- Максимальная частота дискретизации 1 ГГц
- Максимальная глубина записи 1 млн. отсчетов
- 2 класса параметризуемых триггеров
- 18 типов курсорных и автоматических измерений
- 22 типа математических функций с возможностью одновременного отображения до 4 графиков функций
- Режим поиска событий
- 1 Гбит/с Ethernet интерфейс ввода-вывода для удаленного управления и соединения с внешней системой хранения
- 10.1” графический сенсорный мультитач-дисплей удобного анализа сигналов
- Режим регулируемого послесвечения
Характеристики
| Характеристика | Ед. изм. | Значения |
| число каналов | 1/2/4 (опции) канала, вход внешнего триггера | |
| полоса пропускания | МГц | 200 |
| разрешающая способность по вертикали | бит | 8 |
| максимальная частота дискретизации | ГГц, МГц | 1 ГГц на канал (в режиме 2 канала) 500 МГц на канал (в режиме 4 канала) |
| максимальное входное напряжение | В | 320 В пик-пик, 230 В ср.-кв. при импедансе 1 МОм со внешним шумом 1:10 32 В пик-пик, 23 В ср.-кв. при импедансе 1 МОм на входном разъеме 5 В ср. кв. при импедансе 50 Ом |
| время нарастания переходной характеристики | нс | не более 2.5 нс |
| диапазон установки коэффициентов развертки | нс/дел, с/дел | от 2 нс/дел до 50 с/дел |
| скорость захвата осциллограмм (в режиме сегментированной памяти) | тыс. осц/с | 120 тыс. осциллограмм/с |
| максимальная глубина памяти | млн. отс/ кан | 1 млн. отсчетов/канал |
| сегментированная память | до 1000 сегментов, время готовности менее 19 мкс | |
| режимы | основной, увеличения, прокрутки, XY, с усреднением, сегментированная память | |
| виды запуска | по фронту, по двум фронтам, по длительности импульса | |
| курсорные и автоматические измерения | напряжения: размах (пик-пик), максимум, минимум, амплитуда, вершина, основание, положительный выброс на фронте; времени: период, частота, ширина положительного импульса, ширина отрицательного импульса | |
| опорные сигналы | сохранение и загрузка до 4 опорных сигналов в/из собственной памяти осциллографа и на внешний носитель | |
| математические функции | одновременное отображение до 32 функций: сложение, вычитание, умноже- ние, БПФ | |
| локализация интерфейса пользователя | русский и английский язык | |

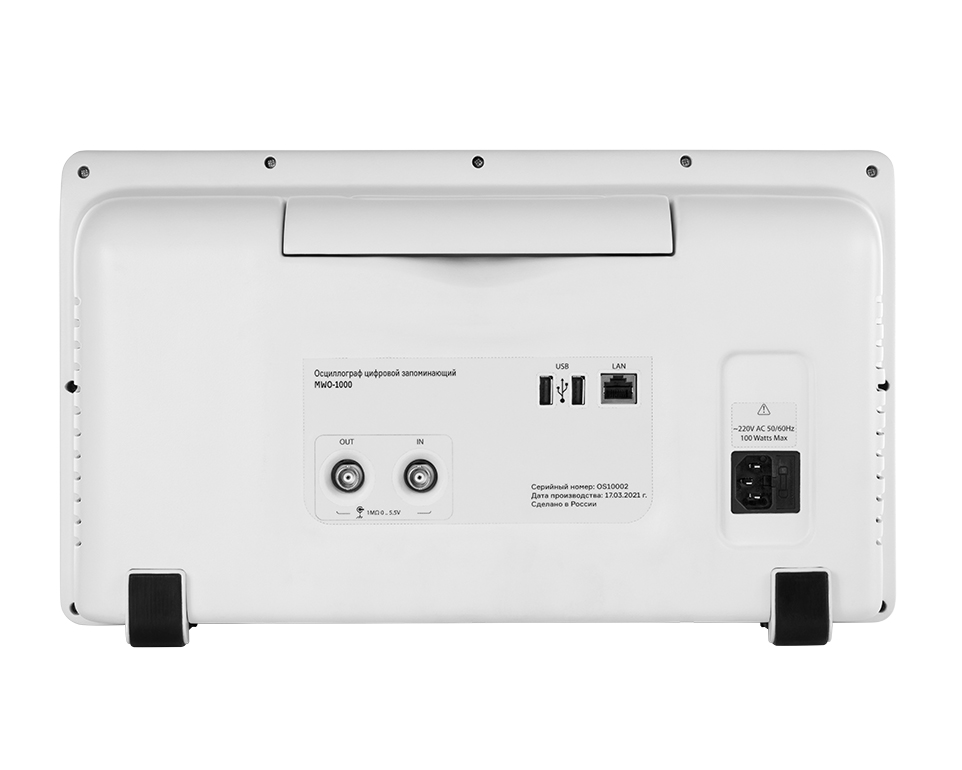

| внешние интерфейсы | 1 Гбит/с Ethernet (RJ45) LAN, USB 2.0, поддержка USB клавиатуры, мыши, поддержка USB 2.0 накопителей для сохранения настроек и опорных сигналов | |
| возможность удаленного управления | с использованием протокола SCPI и приложений для ОС Windows, GNU/Linux |
Описание
| Опции | Описание |
| MWO-2CH | Двухканальное исполнение |
| MWO-4CH | Четырехканальное исполнение |
| MWO-SM | Сегментированная память |
| MWO-RC | Удаленное управление |
Модели
| Модели | Описание |
| MWO-1000 | Осциллограф цифровой |
