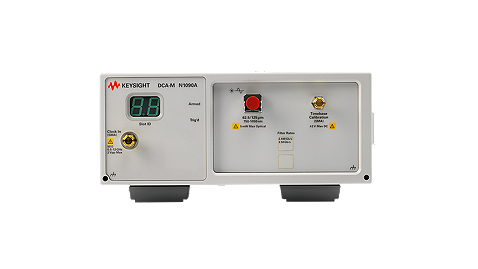

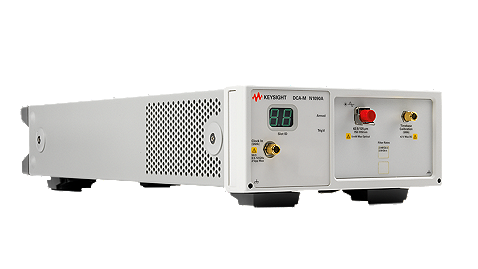

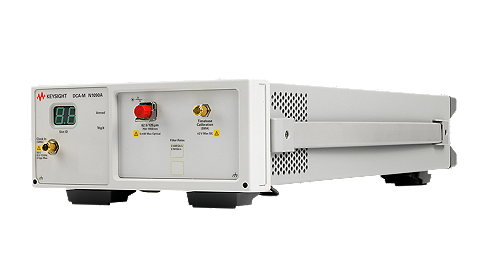

Семейство анализаторов сигналов цифровых систем передачи данных (DCA-X) компании Keysight является признанным промышленным стандартом для решения задач проверки соответствия параметров оптических передатчиков требованиям стандартов связи. В течение многих лет инженеры использовали для этих целей DCA-X, чтобы обеспечить проведение точных и простых измерений параметров сигналов цифровой связи. Семейство стробоскопических оптических и электрических осцилографов N109X DCA-M компании Keysight создано на основе DCA-X посредством использования наиболее эффективных элементов как системы сбора данных базового блока осциллографа, так и аппаратных средств оптических и электрических каналов сменных модулей серии 861XX. Осциллограф N1090A поддерживает измерения на скоростях передачи данных от 1 до 10 Гбит/с, а осциллографы N1092 и N1094 - от 20 до 28 Гбит/с (диапазон скоростей передачи данных N1092 может быть расширен с помощью опций PLK и IRC).
Специально разработанные для решения задач тестирования в условиях крупносерийного производства, осциллографы серии DCA-M обеспечивают такую же точность измерений, но без дополнительной стоимости, связанной с решениями для тестирования на этапе НИОКР. Будьте уверены в том, что результаты тестирования с использованием осциллографов серии N109X никогда не будут подвергнуты сомнению, поскольку конечные пользователи приёмопередатчиков и компонентов, скорее всего, используют подобные точные и высококачественные системы тестирования для проверки характеристик компонентов.
Калиброванные опорные приёмники с низким уровнем шумов и высокой чувствительностью, соответствующие по допускам промышленным стандартам, доступны для измерения как многомодовых, так и одномодовых сигналов на длинах волн от 750 до 1630 нм. Уровень собственных шумов менее 1 мкВт (N1090A) или менее 4 мкВт (N1092) позволяет создать измерительную систему с очень широким динамическим диапазоном. Чувствительность осциллографа N1092, что делает его превосходным решением для анализа сигналов с кодированием PAM-4. Электрические каналы доступны с полосами пропускания 20 ГГц (N1090A), 30 ГГц и 50 ГГц (N1092/4).

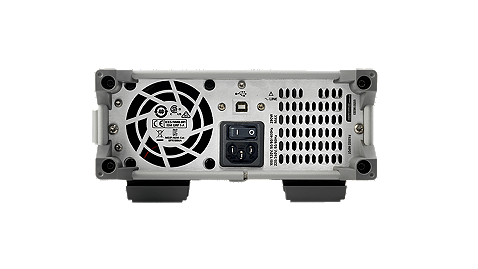

Интерфейс пользователя и операционная система осциллографов серии N109X. Программное обеспечение N1010A FlexDCA, работающее на ПК, поставляемом пользователем, управляет N109X, используя простое подключение по шине USB 2.0 или 3.0.
| N1090A | N1092A/B/D | N1092C/E | N1094A/B | |
| Число оптических каналов | 1 | 1/2/4 | 1/2 | 0 |
| Полоса пропускания оптических каналов | 10 ГГц | 30/40 ГГц | 30 ГГц | Неприменимо |
| Шум оптических каналов (850 нм) | 2,5 мкВт | 8 мкВт | 8 мкВт | Неприменимо |
| Шум оптических каналов (1310/1550 нм) | 1,4 мкВт | 6 мкВт | 6 мкВт | Неприменимо |
| Число электрических каналов | Неприменимо | Неприменимо | 2 | 2/4 |
| Полоса пропускания электрических каналов | Неприменимо | Неприменимо | 50 ГГц | 30 или 50 ГГц |
| Шум электрических каналов | Неприменимо | Неприменимо | 0,4 или 0,7 мВ | 0,4 или 0,7 мВ |
| Диапазон запуска по тактовому сигналу | От 0,5 до 12 ГГц | От 0,5 до 32 ГГц | От 0,5 до 32 ГГц | От 0,5 до 32 ГГц |
| Диапазон запуска по перепаду | Отсутствует | Отсутствует | Отсутствует | Отсутствует |
| Джиттер (тип. значение) | 400 фс | 160 фс (с опцией LOJ) | 160 фс (с опцией LOJ) | < 160 фс (с опцией LOJ) |
| Частота дискретизации | 60 кГц | 250 кГц (с опцией FS1) | 250 кГц (с опцией FS1) | 250 кГц (с опцией FS1) |
| Функция Pattern Lock | Неприменимо | Опция PLK | Опция PLK | Опция PLK |
| Функции анализа | Неприменимо | Опции | Опции | Опции |
| Восстановление тактового сигнала | Неприменимо | Опция CDR | Неприменимо | Неприменимо |
| Опции | Описание |
| N1090A-140 | Опорный приёмник - 1,244/1,25/1,229 Гбит/с |
| N1090A-160 | Опорный приёмник - 2,458/2,488/2,5 Гбит/с |
| N1090A-180 | Опорный приёмник - 3,072/3,125 Гбит/с |
| N1090A-200 | Опорный приёмник - 8,5/9,95/10,3/10,5/10,66/10,71/11,1/11,3 Гбит/с |
| N1090A-204 | Опорный приёмник - 8,5/9,95/10,3/10,5 Гбит/с |
| N1090A-EEC | Электрический канал с полосой пропускания 20 ГГц |
| N1090A-PLK | Функция аппаратного запуска Pattern Lock |
| N1090A-IRC | Коррекция импульсной переходной характеристики (требуется опция PLK) |
| Опция 168 | Фильтр TDEC для скорости передачи данных 25,78 Гбит/с (100GBASE-SR4) (недоступно с N1094) |
| Опция 206 | Опорный приёмник для скорости передачи данных 20,6 Гбит/с (недоступно с N1094) |
| Опция FS1 | Увеличение частоты дискретизации со 100 до 250 квыб/с |
| Опция LOJ | Уменьшает остаточный джиттер с 400 до < 200 фс |
| Опция PLK | Функция аппаратного запуска Pattern Lock |
| Опция IRC | Расширяет полосу пропускания оптического канала до 45 ГГц и позволяет создавать фильтры опорного приёмника для любых скоростей передачи данных от 8 до 42 Гбит/с (недоступно с N1094). |
| N1092x-30A | Полоса пропускания оптического тракта 30 ГГц |
| N1092x-40A | Полоса пропускания оптического тракта 40 ГГц |
| N1092A/BCDR | Восстановление тактового оптического сигнала со скоростями от 25 до 29 Гбод и от 53 до 58 Гбод (только с опцией 40А) |
| N1010100A | Пакет программ для НИОКР |
| N1010200A | Пакет программ для производства |
| N1010300A | Пакет программ для анализа целостности сигналов |
| Опция 030 | Конфигурирование электрических каналов с полосой пропускания 30 ГГц (недоступно с N1094) |
| Опция 050 | Конфигурирование электрических каналов с полосой пропускания 50 ГГц (N1092C/E имеют полосы пропускания 50 ГГц для электрических каналов в стандартной конфигурации) |
| Модели | Описание |
| N1090A | Оптический cтробоскопический осциллограф |
| N1092A | Стробоскопический осциллограф DCA-M (один оптический канал) |
| N1092B | Стробоскопический осциллограф DCA-M (два оптических канала) |
| N1092C | Стробоскопический осциллограф DCA-M (один оптический и два электрических канала) |
| N1092D | Стробоскопический осциллограф DCA-M (четыре оптических канала) |
| N1092E | Стробоскопический осциллограф DCA-M (два оптических и два электрических канала) |
| N1094A | Стробоскопический осциллограф DCA-M (два электрических канала) |
| N1094B | Стробоскопический осциллограф DCA-M (четыре электрических канала) |
