Средства восстановления электрических и оптических тактовых сигналов в сетях со скоростью передачи данных до 64 Гбод:
- Поддержка сигналов стандартов NRZ и PAM4
- Встроенные средства восстановления электрических и оптических тактовых сигналов
- Оптический делитель: встроенный или внешний (не входит в комплект поставки)
- Сверхнизкий уровень джиттера: менее 100 фс (СКЗ)
- Функция анализа спектра джиттера (JSA)
- Встроенная фазовая автоподстройка частоты (ФАПЧ) обеспечивает согласованность функционирования
Восстановление электрических тактовых сигналов
Модели N1076A и N1076B обеспечивают восстановление электрического синхросигнала с инструментальной точностью в сетях с символьной скоростью передачи данных до 64 Гбод. Регулируемая полоса пропускания петли ФАПЧ и ВЧ-коррекция обеспечивают полное соответствие восстановленного синхросигнала действующим стандартам. Модели N1076A и N1076B управляются по USB-интерфейсу с удаленного ПК (посредством ПО N1010A FlexDCA) или базового блока 86100D/N1000A DCA-X.
Точное восстановление тактовых сигналов в высокоскоростных системах
- Восстановление синхросигналов из потоков данных со скоростью до 64 Гбод (модель N1076B с опцией 264) – Поддержка сигналов стандартов NRZ и PAM4
- Работа со слабыми входными сигналами
- Наличие вспомогательного выходного синхросигнала с уровнем привнесенного джиттера, не превышающим 100 фс (СКЗ), что повышает точность измерений. Подключение ко входу 86100D/N1000A DCA-X в качестве прецизионного опорного генератора
- Анализ спектра джиттера (с опцией JSA) повышает информативность измерений и позволяет оценивать параметры джиттера при помощи «идеальной» модели восстановления тактовых сигналов
- Подключение к базовому блоку осциллографа 86100D/N1000A DCA-X или управляющему ПК по интерфейсу USB 2.0
Модели N1077A и N1078A выполняют прецизионное восстановление как электрических, так и оптических тактовых сигналов на скорости до 64 Гбод и оснащены схемой ФАПЧ с регулируемой полосой пропускания и ВЧ-коррекцией. Обе модели оснащаются USB-интерфейсом для подключения к базовому блоку 86100D/N1000A DCA-X либо к удаленному ПК с ПО N1010A FlexDCA.
Модель N1077A работает и в одно-, и в многомодовом режиме. Предлагаются варианты со встроенными одномодовыми (70/30) и многомодовыми (50/50) делителями (опция SMS) либо без делителя (опция SXT). Поддерживаются скорости передачи данных до 32,8 Гбод.

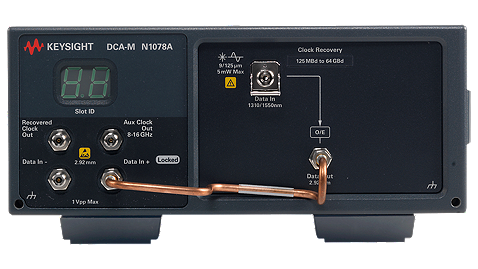

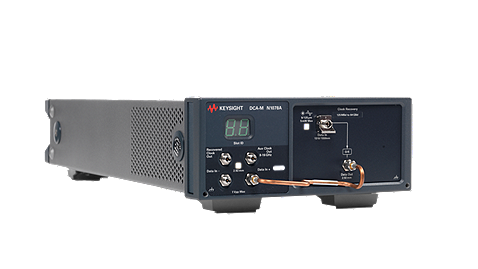

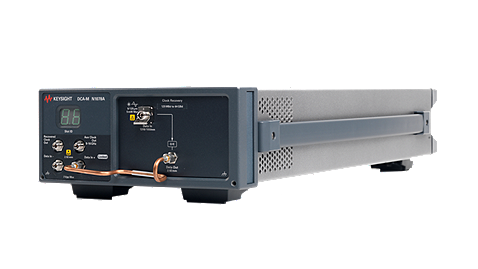

Модель N1078A работает только в одномодовом режиме. Предлагаются варианты со встроенным одномодовым делителем (50/50) (опция S50) либо без делителя (опция SXT). Поддерживаются скорости передачи данных до 64 Гбод.
>Опции | Описание |
Опция 216 | Поддерживаемые скорости входных сигналов: от 50 Мбод до 16 Гбод |
Опция 232 | Поддерживаемые скорости входных сигналов: от 50 Мбод до 32 Гбод |
Опция JSA | Функция анализа спектра джиттера и имитации восстановления синхросигнала |
Опция 264 | Поддерживаемые скорости входных сигналов: от 125 Мбод до 64 Гбод |
Опция EVA | Встроенные регулируемые корректирующие фильтры на входах данных «+» и «-» |
Опция SMS | Встроенный одномодовый (9/125 мкм) и многомодовый (50/125 мкм) делитель |
Опция SXT | Без делителя (используется внешний, не входящий в комплект поставки) |
Опция 225 | Поддерживаемые скорости входных сигналов: от 25 до 29 Гбод |
Опция 253 | Поддерживаемые скорости входных сигналов: от 53 до 58 Гбод |
Модели | Описание |
N1076A | восстановление электрических тактовых сигналов в сетях со скоростью передачи данных до 32 Гбод |
N1077A | восстановление электрических и оптических тактовых сигналов в сетях со скоростью передачи данных до 32 Гбод |
N1076B | восстановление электрических тактовых сигналов в сетях со скоростью передачи данных до 64 Гбод |
N1078A | восстановление электрических и оптических тактовых сигналов в сетях со скоростью передачи данных до 64 Гбод |
