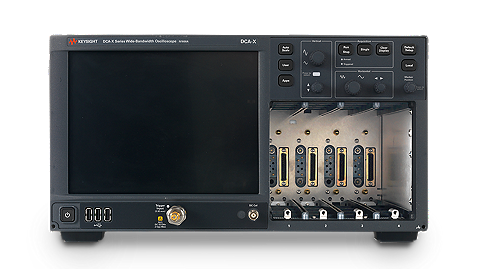

Широкополосный стробоскопический осциллограф N1000A DCA-X представляет собой модульную платформу, которая обеспечивает высокую точность и стабильность измерений параметров сигналов высокоскоростных цифровых устройств со скоростью передачи данных от 50 Мбит/с до более чем 80 Гбит/с. Конфигурирование N1000A DCA-X осуществляется путем выбора различных сменных модулей, которые обеспечивают точные результаты измерений электрических и оптических сигналов, а параметров передачи/ отражения во временной области (TDR/TDT). Широкий выбор специализированных модулей позволяет получить нужную полосу пропускания, фильтрацию и чувствительность, которые соответствуют требованиям, предъявляемым к измерениям. Используя различные сочетания базового блока и модулей, разработчики цифровых устройств могут получить четыре инструмента с лучшими в отрасли характеристиками:
- полнофункциональный осциллограф с полосой пропускания до 80 ГГц, обеспечивающий точное измерение параметров сигнала; функция запуска по кодовой комбинации (PatternLock) позволяет значительно расширить область его применения как осциллографа общего назначения
- анализатор сигналов цифровой связи с функцией автоматического анализа глазковой диаграммы при проведении испытаний на соответствие требованиям стандартов;
- самый точный в отрасли анализатор джиттера и помех, обеспечивающий одноклавишные измерения субкомпонентов источников джиттера;
- полнофункциональный рефлектометр во временной области для высокоточного анализа импеданса и S-параметров.
Осциллограф N1000A DCA-X обеспечивает высокую точность измерений, глубокий анализ и удобство использования.
Преимущества N1000A в сравнении с 86100D
Более точные результаты измерений
- Уменьшение погрешности измерения временных интервалов до 8 раз
- Стандартный опорный генератор или опорный генератор с низким уровнем джиттера
- Опорный генератор с термостабилизацией повышает устойчивость к изменениям температуры окружающей среды
- Опциональный внутренний прецизионный опорный генератор
- Калибровка опорного генератора пользователем
Значительное повышение производительности испытаний
- Повышение производительности до 10 раз по сравнению с 86100C/D
- Частота дискретизации при сборе необработанных данных на поддерживаемых модулях увеличена в 6 раз
- Улучшенная функция Pattern Lock: обеспечивает максимальное увеличение частоты дискретизации
Увеличение выхода годных при испытаниях устройств с самыми высокими характеристиками
- Уменьшение уровня джиттера до 8 раз по сравнению с 86100C/D:
- Стандартный опорный генератор: < 400 фс
- Опорный генератор с низким уровнем джиттера: < 200 фс
- Внутренний прецизионный опорный генератор: < 100 фс
Поддержка разработки систем связи следующего поколения
- Расширение полосы частот запуска: до 32 ГГц для всех конфигураций временной базы
- Уменьшение задержки запуска
- Улучшенные возможности выделения и анализа cубскоростного джиттера
Более высокое разрешение для более полного представления исследуемых сигналов
- Увеличение количества выборок на сигнал от 2 до 8 раз
- Без функции запуска по кодовой комбинации Pattern Lock: 128 квыб
- C функцией Pattern Lock: до 256 Mвыб
Безопасность и защита информации
- Съёмный накопитель на жёстких магнитных дисках, поставляемый в стандартной комплектации, в котором сохраняются конфиденциальные данные пользователя, а также данные калибровки, может быть в любое время удалён для обеспечения защиты информации
Опции | Описание |
N1000A-STB | Cтандартный опорный генератор |
N1000A-LOJ | Опорный генератор с низким уровнем джиттера |
N1000A-PTB | Внутренний прецизионный опорный генератор (требуется опция LOJ) |
N1000A-PLK | Функция Pattern Lock |
N1000A-GPI | N1000A-GPI |
N1010100A | Пакет программ для НИОКР |
N1010200A | Пакет программ для производства |
N1010300A | Пакет программ для анализа целостности сигналов |
N1012A | Приложение для отладки и тестирования на соответствие стандарту OIF CEI 3.1 |
N1014A | Приложение для отладки и тестирования на соответствие стандарту SFF-8431 (SFP+) |
N1019A | Приложение, определяемое пользователем |
N1081A | Приложение для отладки и тестирования на соответствие стандартам IEEE 802.3 10G-KR и 40G-KR4 |
N1082A | Приложение для отладки и тестирования на соответствие стандартам IEEE 802.3bj XLAUI, CAUI-10 и nPPI (опция -1TP); IEEE 802.3bm CAUI-4 (опция -4TP) |
N1083A | Приложение для отладки и тестирования на соответствие стандартам IEEE 802.3 40G-CR4 и 100G-CR10 |
N1084A | Приложение для отладки и тестирования на соответствие стандартам IEEE 802.3 100G-KR4 и 100G-CR4 |
N1085A | Приложение для измерений устройств, использующих сигналы PAM-4, с целью предварительного тестирования на соответствие проектам стандартов OIF-CEI 4.0 (опция -1TP) и IEEE 400G (P802.3bs) (опция -4TP) |
N1091BSCA | Приложение для автоматизированного тестирования электрических характеристик передатчиков сигналов NRZ и PAM4 на соответствие стандартам IEEE 802.3bs (200 и 400 Гбит/с) и IEEE 802.3cd (50, 100 и 200 Гбит/с) |
N109256CA | Приложение для автоматизированного тестирования электрических характеристик передатчиков сигналов PAM4 на соответствие стандарту OIF-CEI 4.0 |
N1000A-AFP | Фальш-панель для отсека сменных модулей |
N1000A-AX4 | Комплект фланцев для установки в стойку |
N1000A-AXE | Комплект фланцев для установки в стойку с ручками |
N1000A-UK6 | Коммерческий сертификат калибровки с данными испытаний |
Модели | Описание |
N1000A | Базовый блок широкополосного осциллографа DCA-X |
N1030A | Optical plug-in module for the DCA-X Mainframe |
N1030B | Optical plug-in module for the DCA-X Mainframe |
N1040A | Dual Electrical Channel Module for DCA-X Mainframe |

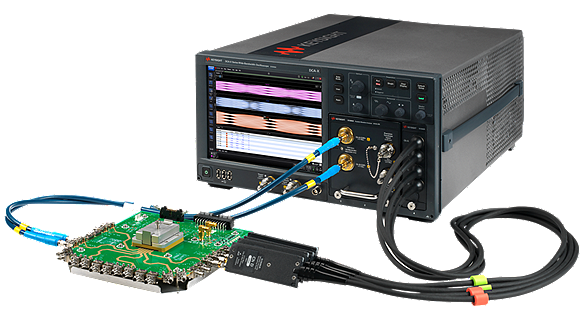

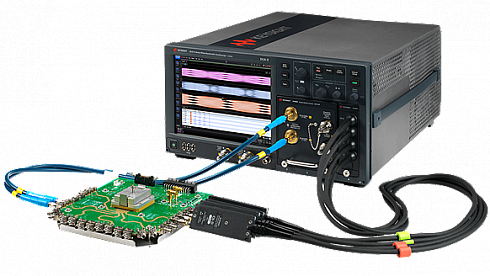

N1045B | 2/4 Port Electrical Remote Sampling Head |
N1046A | 1/2/4 Port Remote Sampling Heads |
N1055A | 2/4 Port TDR/TDT Remote Sampling Head |

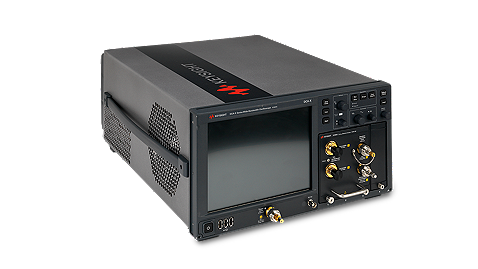

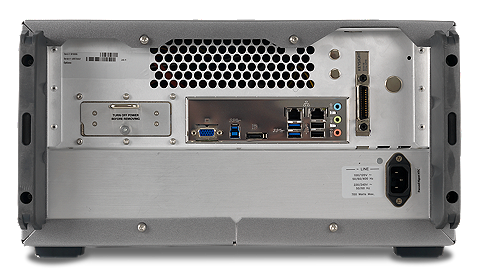

N1060A | Precision Waveform Analyzer |
