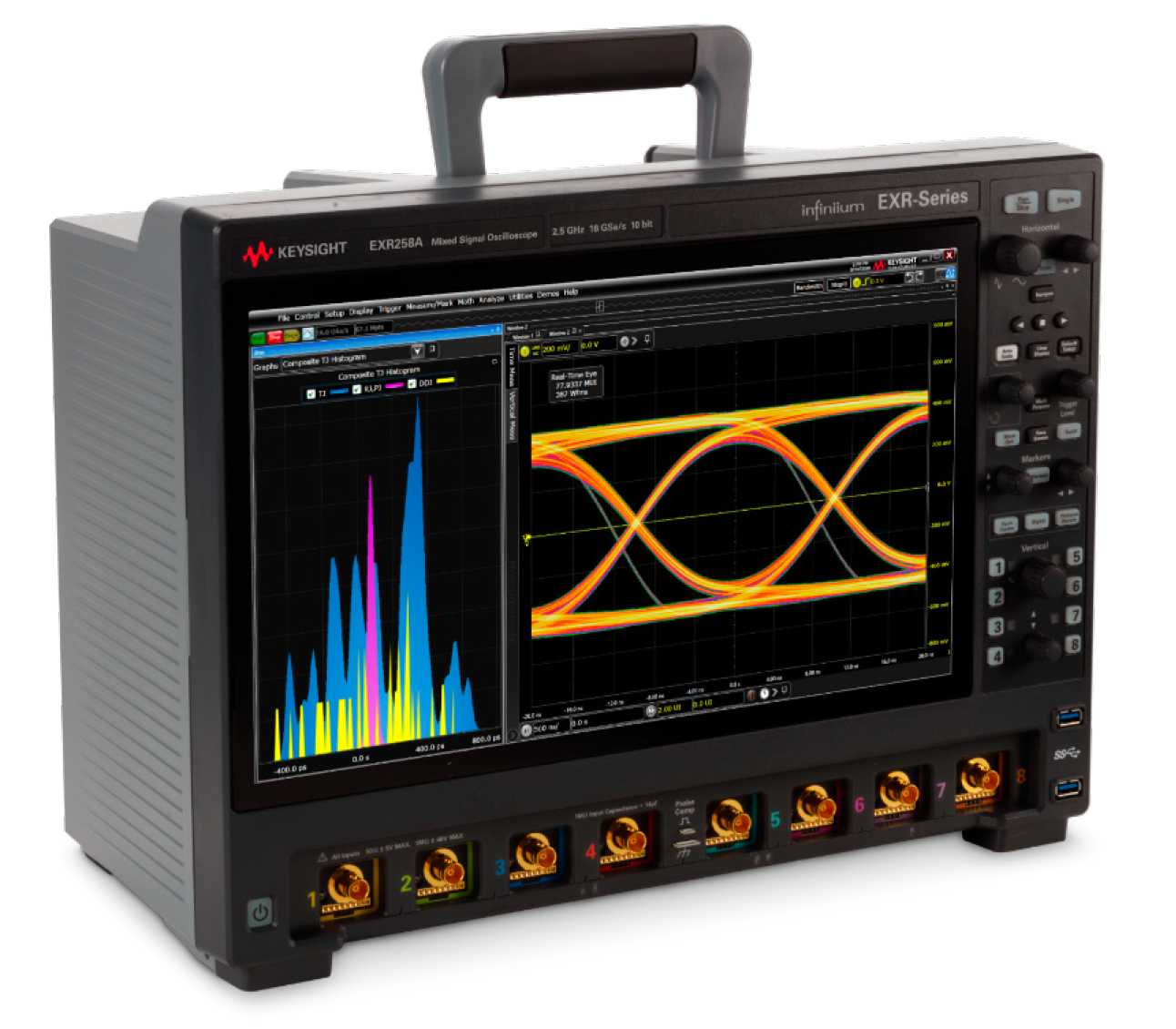

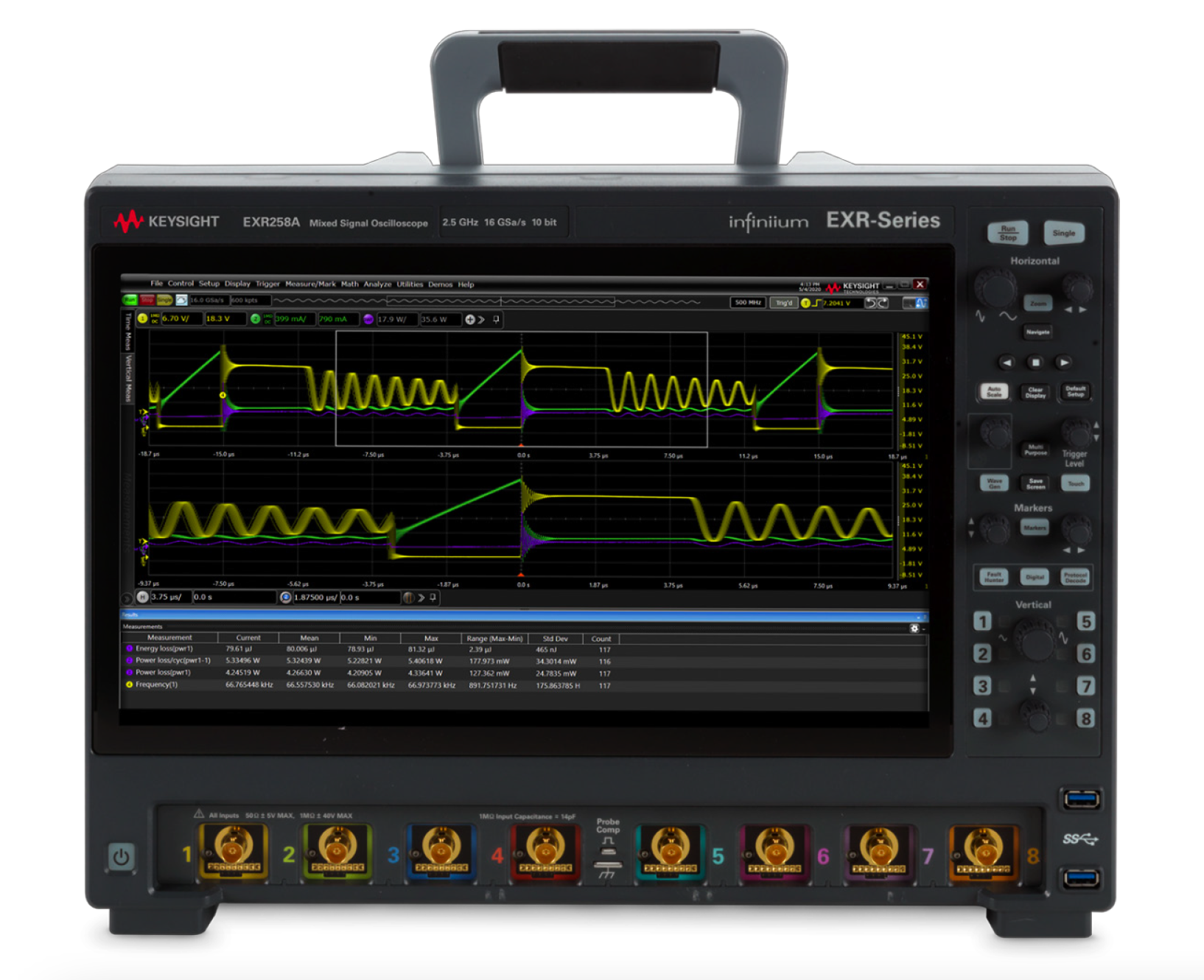

Осциллографы Keysight Infiniium EXR с полосой пропускания до 2,5 ГГц
Подробнее
Описание
Осциллографы Keysight серии EXR имеют до 8 аналоговых каналов с полосой пропускания до 2,5 ГГц и обеспечивают интеграцию возможностей семи приборов в одном корпусе, аппаратное ускорение построения диаграмм, а также возможность полной модернизации прибора.
Высокая производительность, простота и удобство в использовании
- Верхняя граница полосы пропускания от 500 МГц до 2,5 ГГц на всех 4 или 8 аналоговых каналах
- Высокая скорость измерений благодаря специализированным микросхемам, используемым в осциллографах Infiniium серии UXR
- Функциональные возможности семи приборов в одном: осциллограф, логический анализатор, анализатор протоколов последовательных шин, цифровой вольтметр, частотомер, устройство для построения диаграмм Боде, генератор сигналов стандартной и произвольной формы
- Возможность полной модернизации, включая возможность увеличения количества каналов
Характеристики
| Характеристика | Значение |
| Количество аналоговых каналов | 4 или 8, возможность модернизации |
| Верхняя граница полосы пропускания | от 500 МГц до 2,5 ГГц, возможность модернизации |
| Частота дискретизации | 16 Гвыб./с в одном канале |
| Память | 100 млн точек с расширением до 400 млн точек |
| Разрешение | 10 разрядов (до 16 разрядов в режиме высокого разрешения) |
| Эффективное число разрядов | До 9.0 |
| Погрешность синхронизации | 8•10-9 |
| Собственный джиттер | От 118 фс |
| Шум (1 мВ/дел.) | От 43 мкВ |
| Число цифровых каналов | 16, выделенный вход, возможность модернизации |
| Скорость обновления сигналов на экране | > 200 000 осц./с |
| Дисплей | Сенсорный 15,6” Full HD, поддержка режима расширения для внешнего экрана |
Документы
Описание
| Опции | Описание |
| EXR2MSO | 16 цифровых каналов |
| EXR2WAV | Генератор сигналов 50 МГц |
| D9010PWRA | Построение диаграмм Боде |
| EXR2MEM-001 | Расширение памяти до 200 млн точек/кан. |
| EXR2MEM-002 | Расширение памяти до 400 млн точек/кан. |
| EXR2SSD-01T | Съёмный твёрдотельный накопитель 1 ТБ |
| EXR2BW-001 - EXR2BW-012 | Расширение полосы пропускания |
| EXR28CH-001 | Увеличение числа каналов с 4 до 8, 500 МГц |
| EXR28CH-002 | Увеличение числа каналов с 4 до 8, 1 ГГц |
| EXR28CH-003 | Увеличение числа каналов с 4 до 8, 2 ГГц |
| EXR28CH-004 | Увеличение числа каналов с 4 до 8, 2,5 ГГц |
| Аксессуары | Описание |
| N2873A | Пассивный пробник 10:1, 500 МГц |
| 54609-61609 | Калибровочный кабель 50 Ом, 1 метр |
| 54925-62301 | Сумка для принадлежностей |
| 54925-44101 | Защитная крышка передней панели |
| 0960-3245 | Полноразмерная клавиатура |
| 0960-3246 | Оптическая мышь с колесиком прокрутки |
| EXR2RACK | Комплект для монтажа в стойку, 8U |
| EXR2SSD | Дополнительный съёмный твёрдотельный накопитель, 500 ГБ или 1 ТБ |
| 3F2002-1910C | Жесткий футляр для переноски, продаётся компанией CaseCruzer |
| 54855-67604 | Переходник с BNC (вилка) на SMA (розетка), 0-10 ГГц |
| 4865B | Адаптер GPIB, продаётся компанией ICS Electronics |
| N2870A-76A | Пассивный пробник |
| N2756A | Цифровые пробники |
| N2795A-97A | Несимметричный активный пробник |
| N2750A-52A | Дифференциальный низковольтный пробник |
| DP0001A | Дифференциальный высоковольтный пробник |
| N7026A | Токовый пробник |
| N2820A/21A | Высокочувствительный токовый пробник |
| N7020A | Пробник шин питания |
Модели
| Модели | Описание |
| EXR054A | Осциллограф, 500 МГц, 4 канала |
| EXR058A | Осциллограф, 500 МГц, 8 каналов |
| EXR104A | Осциллограф, 1 ГГц, 4 канала |
| EXR108A | Осциллограф, 1 ГГц, 8 каналов |
| EXR204A | Осциллограф, 2 ГГц, 4 канала |
| EXR208A | Осциллограф, 2 ГГц, 8 каналов |
| EXR254A | Осциллограф, 2,5 ГГц, 4 канала |
| EXR258A | Осциллограф, 2,5 ГГц, 8 каналов |
