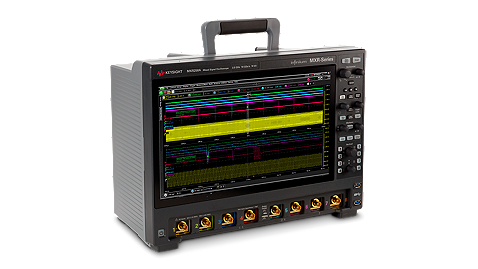

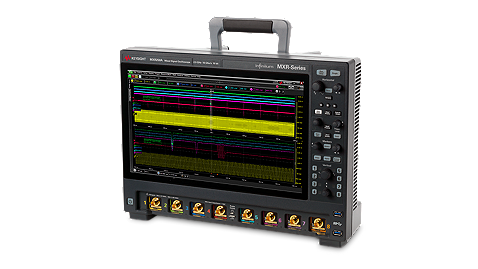

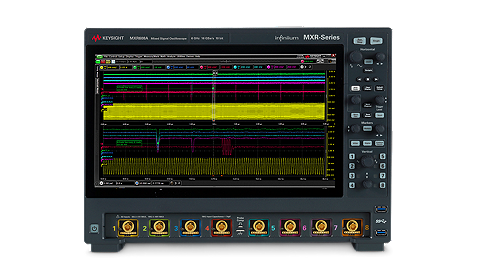

Осциллографы серии MXR имеют до 8 аналоговых каналов с верхней границей полосы пропускания от 500 МГц до 6 ГГц и обеспечивают интеграцию возможностей 8 приборов в одном корпусе, аппаратное ускорение построения диаграмм, а также возможность полной модернизации прибора.
Более глубокий анализ сигналов. Более широкие функциональные возможности. Экономия времени.
Осциллографы Keysight Infiniium серии MXR помогут вам детально изучить взаимодействие сигналов в сложных схемах. Осциллографы серии MXR обеспечивают наглядное представление всех значимых сигналов и позволяют обнаруживать не только симптомы, но и глубинные причины проблем и устранять неполадки за считанные минуты, а не часы. Благодаря использованию в аппаратной части тех же микросхем, что и в осциллографах серии Infiniium UXR, осциллографы серии MXR обеспечивают ускорение построения глазковых диаграмм и запуска в сочетании со свойственными приборам Keysight превосходными показателями целостности сигналов. Осциллографы серии MXR также позволяют защитить ваши будущие инвестиции, поскольку они полностью обеспечивают возможность полной модернизации, включая увеличение количества каналов и расширение полосы пропускания. Покупайте то, что нужно сегодня, и добавляйте все остальное в осциллограф серии MXR по мере необходимости.
- Верхняя граница полосы пропускания от 500 МГц до 6 ГГц на всех 4 или 8 аналоговых каналах
- Высокая скорость измерений благодаря специализированным микросхемам, используемым в осциллографах Infiniium серии UXR
- Высокая точность измерений благодаря эффективному числу разрядов (ENOB), равному 9, и уровню шумов от 43 мкВ
- Функциональные возможности восьми приборов в одном: осциллограф, логический анализатор, анализатор протоколов последовательных шин, цифровой вольтметр, частотомер, анализатор спектра реального времени, устройство для построения диаграмм Боде, генератор сигналов стандартной и произвольной формы
- Дисплей с диагональю 15,6 дюймов (39,6 см) и разрешением Full HD 1920 x 1080, изображение которого можно продублировать на большом мониторе
- Возможность расширения функциональных возможностей за счет использования различных опций, что позволяет сделать тестирование более быстрым, простым и менее подверженным ошибкам, вызванным человеческим фактором
| Характеристика | Значение |
| Количество аналоговых каналов | 4 или 8, возможность модернизации |
| Полоса пропускания, все каналы | 6 ГГц |
| Частота дискретизации, все каналы | 16 Гвыб./с |
| Память (макс.), все каналы | 400 Мвыб |
| Разрешение | 10 бит |
| Погрешность синхронизации | 8 х 10-9 |
| Собственный джиттер | 118 фс |
| Мин. уровень шума (1 мВ/дел.) | 43 мкВ |
| Макс. эфф. число разрядов | 9,0 |
| Логический анализатор | 16 кан. |
| Аппаратное построение графиков | Да |
| Дисплей | 15,6” Full HD |
| Опции | Описание |
| MXR2MSO | 16 цифровых каналов |
| MXR2WAV | Генератор сигналов 50 МГц |
| MXR000-160 | Анализатор спектра в реальном масштабе времени (160 МГц) и цифровой понижающий преобразователь частоты (2 ГГц) |
| MXR000-320 | Анализатор спектра в реальном масштабе времени (320 МГц) и цифровой понижающий преобразователь частоты (2 ГГц) |
| MXR000-400 | Расширение памяти до 400 млн точек/кан. |
| MXR000-01T | Съёмный твёрдотельный накопитель 1 ТБ |
| MXR000-FRE | Расширение диапазона частот, увеличение центральной частоты анализатора спектра реального времени и цифрового понижающего преобразователя частоты до 6 ГГц |
| MXRMEM | Расширение памяти до 400 млн точек/кан. |
| MXR2RTSA | Анализатор спектра в реальном масштабе времени (полоса обзора 160 МГц или 320 МГц) и цифровой понижающий преобразователь частоты (полоса обзора до 2 ГГц) |
| MXR2FRE | Расширение диапазона частот, увеличение центральной частоты анализатора спектра реального времени и цифрового понижающего преобразователя частоты до 6 ГГц |
| MXR2BW-001 - MXR2BW-030 | Расширение полосы пропускания |
| MXR28CH-001 | Увеличение числа каналов с 4 до 8, 500 МГц |
| MXR28CH-002 | Увеличение числа каналов с 4 до 8, 1 ГГц |
| MXR28CH-003 | Увеличение числа каналов с 4 до 8, 2 ГГц |
| MXR28CH-004 | Увеличение числа каналов с 4 до 8, 2,5 ГГц |
| MXR28CH-005 | Увеличение числа каналов с 4 до 8, 4 ГГц |
| MXR28CH-006 | Увеличение числа каналов с 4 до 8, 6 ГГц |
| Аксессуары | Описание |
| N2873A | Пассивный пробник 10:1, 500 МГц |
| 54609-61609 | Калибровочный кабель 50 Ом, 1 метр |
| 54925-62301 | Сумка для принадлежностей |
| 54925-44101 | Защитная крышка передней панели |
| 0960-3245 | Полноразмерная клавиатура |
| 0960-3246 | Оптическая мышь с колесиком прокрутки |
| MXR2RACK | Комплект для монтажа в стойку, 8U |
| MXR2SSD | Дополнительный съёмный твёрдотельный накопитель, 500 ГБ или 1 ТБ |
| 3F2002-1910C | Жесткий футляр для переноски, продаётся компанией CaseCruzer |
| 54855-67604 | Переходник с BNC (вилка) на SMA (розетка), 0-10 ГГц |
| 4865B | Адаптер GPIB, продаётся компанией ICS Electronics |
| N2870A-76A | Пассивный пробник |
| N2756A | Цифровые пробники |
| N2795A-97A | Несимметричный активный пробник |
| N2750A-52A | Дифференциальный низковольтный пробник |
| DP0001A | Дифференциальный высоковольтный пробник |
| N7026A | Токовый пробник |
| N2820A/21A | Высокочувствительный токовый пробник |
| N7020A/24A | Пробник шин питания |
| Модели | Описание |
| MXR054A | Осциллограф, 500 МГц, 4 канала |
| MXR058A | Осциллограф, 500 МГц, 8 каналов |
| MXR104A | Осциллограф, 1 ГГц, 4 канала |
| MXR108A | Осциллограф, 1 ГГц, 8 каналов |
| MXR204A | Осциллограф, 2 ГГц, 4 канала |
| MXR208A | Осциллограф, 2 ГГц, 8 каналов |
| MXR254A | Осциллограф, 2,5 ГГц, 4 канала |
| MXR258A | Осциллограф, 2,5 ГГц, 8 каналов |
| MXR404A | Осциллограф, 4 ГГц, 4 канала |
| MXR408A | Осциллограф, 4 ГГц, 8 каналов |
| MXR604A | Осциллограф, 6 ГГц, 4 канала |
| MXR608A | Осциллограф, 6 ГГц, 8 каналов |
