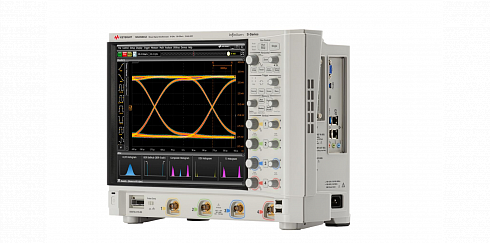

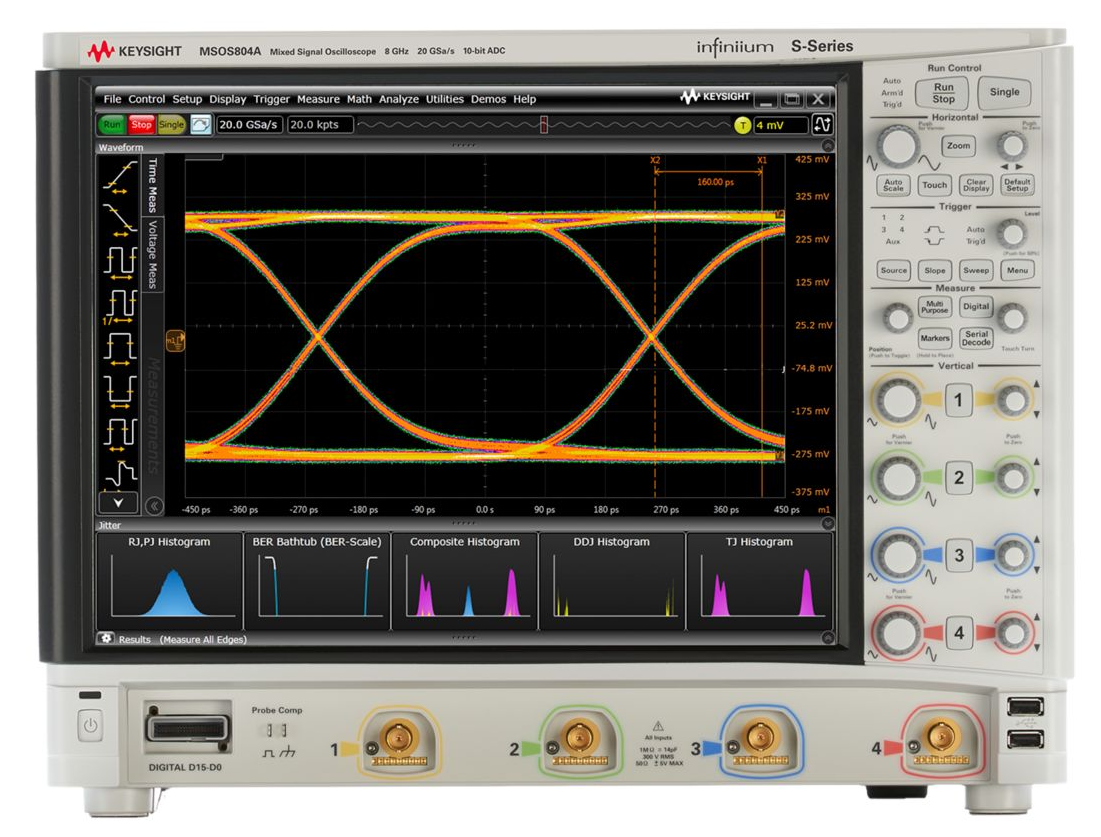

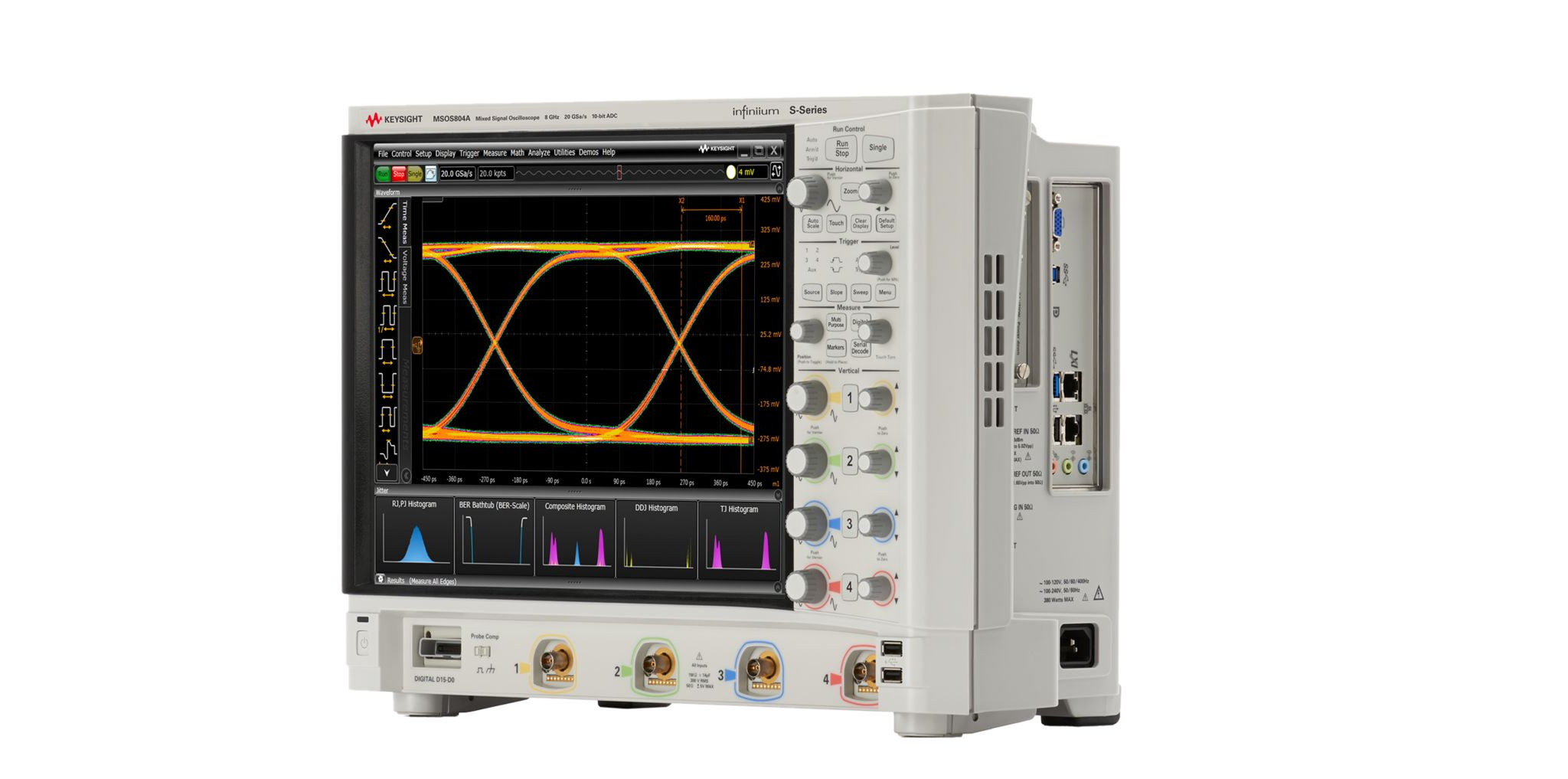

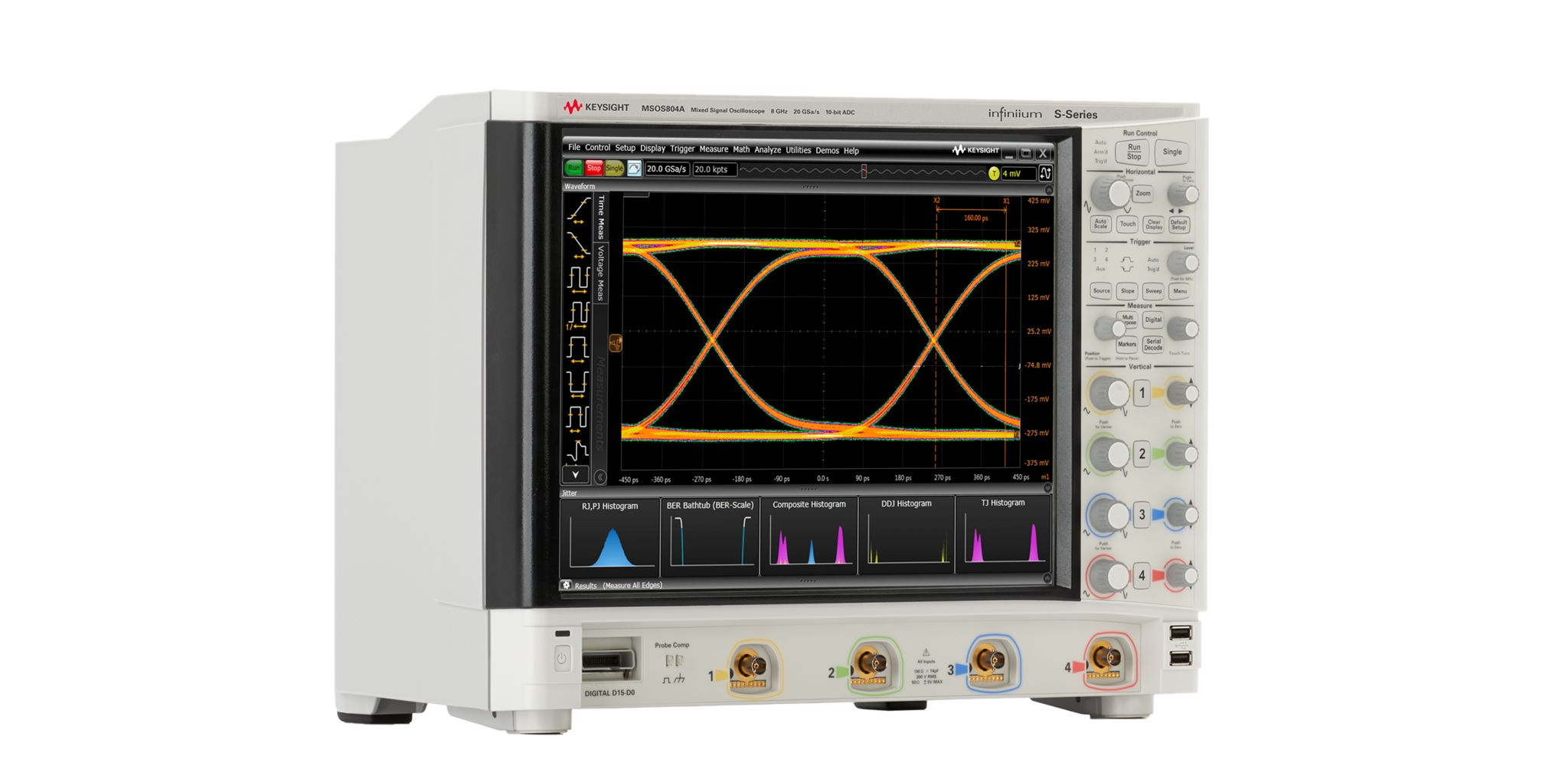

Вне зависимости от того, занимаетесь ли вы отладкой устройств или тестированием их на соответствие требованиям стандартов, критически важно, чтобы осциллограф был способен максимально реалистично отображать исследуемые сигналы. Для этого требуется, чтобы осциллограф имел высокие показатели целостности сигнала. Осциллографы Infiniium серии S разработаны с учетом этого требования. В приборах серии S используются высококачественные опорные генераторы, входные каскады и аналого-цифровые преобразователи. В результате создан осциллограф с разрешением до 16 разрядов, низким уровнем собственных шумов, малым значением джиттера и высоким эффективным числом разрядов (ENOB), позволяющий получать реальные характеристики исследуемого устройства.
- Усовершенствованная системная архитектура обеспечивает возможность измерений с разрешением по вертикали до 16 разрядов
- Верхняя граница полосы пропускания от 500 МГц до 8 ГГц и разрешение до 12 разрядов
- Самое точное представление исследуемого сигнала за счет наилучшей в отрасли целостности сигнала
- До 16 цифровых каналов в дополнение к 4 аналоговым каналам в моделях осциллографов смешанных сигналов (MSO)
- Высокая точность и воспроизводимость результатов измерений за счет равномерной частотной характеристики и встроенных корректирующих фильтров

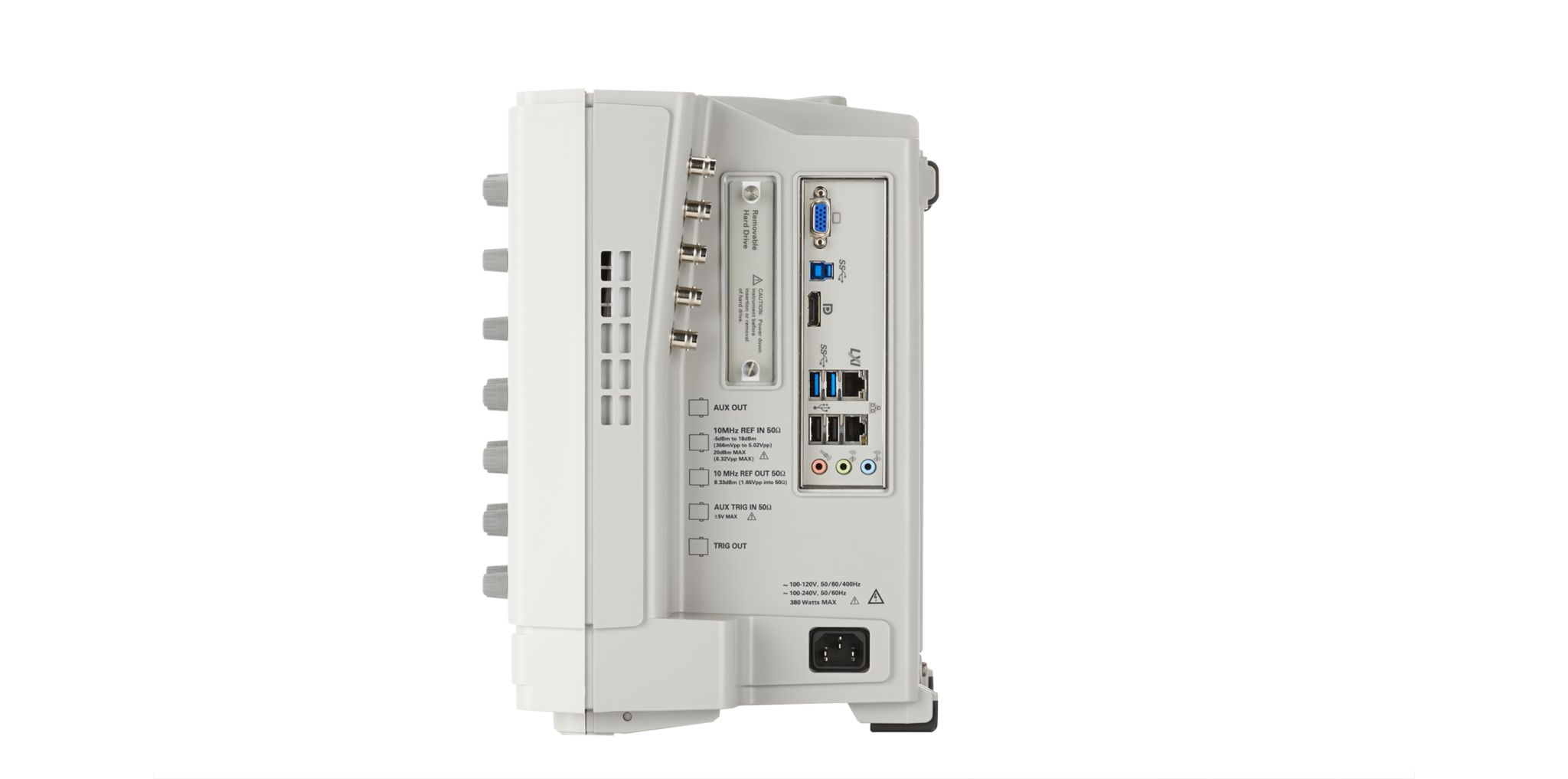

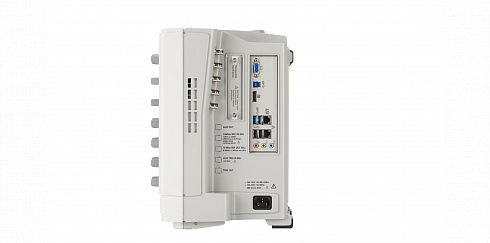

- Решение сложных измерительных задач с помощью самой совершенной в отрасли платформы, включающей съемный твердотельный жесткий диск (SSD) объемом 240 Гбайт, мощную материнскую плату, высокоскоростные интерфейсы для экспорта данных и емкостной сенсорный экран
Целостность сигналов влияет на результаты всех измерений, выполняемых с помощью осциллографа. Благодаря отличным показателям по целостности сигналов осциллографы Infiniium серии S обеспечивают более достоверное представление исследуемых сигналов. Улучшенные показатели целостности сигнала позволяют получить более достоверную информацию в процессе отладки устройств или определения их характеристик.
Осциллографы Infiniium серии S компании Keysight построены на основе высокотехнологичной аппаратной платформы, обеспечивающей минимальный уровень шума, максимальное эффективное число разрядов (ENOB), самую широкую в отрасли полосу пропускания и самый низкий уровень джиттера, что повышает достоверность отображения исследуемого сигнала. Кроме того, осциллографы Infiniium поддерживают широкий спектр прикладных программ для декодирования протоколов передачи данных, анализа сигналов и тестирования на соответствие требованиям стандартов, в том числе PCIe, USB, DDR и др. Это позволяет получить цельную высокопроизводительную измерительную платформу для решения широкого круга задач.
Осциллографические каналы | ||||||
Модели DSO 4 аналоговых канала | Модели MSO 4 осциллографически канала + 16 цифровых каналов | Аналоговая полоса пропускания | Макс. частота дискретизации | Разрядность АЦП | Глубина памяти в стандартной комплектации | Устанавливаемы пользователем опции модернизации полосы пропускания |
DSOS054A | MSOS054A | 500 МГц | 20 Гвыб. / с (2 канала) 10 Гвыб./с (4 канала) | 10 | 200 Мвыб. (2 канала) 100 Мвыб. (4 канала) | Да |
DSOS104A | MSOS104A | 1 ГГц | ||||
DSOS204A | MSOS204A | 2 ГГц | ||||
DSOS254A | MSOS254A | 2,5 ГГц | ||||
DSOS404A | MSOS404A | 4 ГГц | ||||
DSOS604A | MSOS604A | 6 ГГц | ||||
DSOS804A | MSOS804A | 8 ГГц |
Опции | Описание |
DSOS000-200 | Увеличение длины записи со 100 Мвыб до 200/400 Мвыб (4/2 канала) |
DSOS000-400 | Увеличение длины записи со 100 Мвыб до 400/800 Мвыб (4/2 канала) |
DSOS001-DSA | Увеличение длины записи до 200 Мвыб/400 Мвыб (4/2 канала), включена опция EZJit Complete (анализ времени джиттера и вертикальный шум) |
DSOS000-821 | Прецизионный адаптер BNC-SMA 2 шт. |
E2681B-1FP | EZJIT функция анализа джиттера |
E6960A-1FP | Функция теста соответствия передатчика 1000BaseT1 |
N2808A-1FP | Функция компенсации калибровочных данных пробников и кабельных сборок |
N2902B | Набор для крепежа в стойку |
N5391B-1FP | Декодирование и запуск по шинам I2C/SPI |
N5392C-1FP | Тест соответствия энергетической эффективности Ethernet |
N5393E-3FP | Тест соответствия PCIe для PCIe 1.0, 1.1 и 2.0 |
N5393E-7FP | PCIe управление матрицей коммутатора |
N5393G-2FP | PCIe тест соотвествия, апгрейд до версии 4.0 (требуется N5393E, только 2.5G) |
N5393G-3FP | PCIe тест соотвествия 4.0 (только 2.5G) |
N5393G-7FP | PCIe 4.0 управление матрицей коммутатора |
N5399D-3FP | Тесты валидации и соответствия HDMI 1.4 |
N5399F-1FP | Тесты соответствия HDMI 1.4 TMDS электрических параметров передатчика |
N5399F-2FP | Расширение до HDMI 1.4 TMDS электрических параметров передатчика |
N5400B-1FP | EZJIT+ Функция анализ джиттера |
N5413C-1FP | Тесты соответствия DDR2 and LPDDR2 |
N5413C-2FP | Расширение до LPDDR2, тесты соответствия |
N5413C-3FP | DDR2 and LPDDR2 устройство для отладки |
N5415B-1FP | InfiniiScan функция обнаружения события в осциллограмме |
N5416B-1FP | Тест соответствия USB2.0 |
N5431B-1FP | Тест соответствия XAUI |
N5459C-1FP | DDR тест соответствия, пакет программ |
N5461B-1FP | Прикладное ПО SDE (Serial Data Equalization) |
N5462B-1FP | Декодировка и запуск по шинам RS-232/UART |
N5463B-1FP | Декодировка и запуск по шинам PCI-Express |
N5464B-1FP | Декодировка и запуск по протоколу USB 2.0 |
N5465B-1FP | Расширенная функция InfiniiSim |
N5465B-2FP | Расширение функции InfiniiSim от базовой версии |
N5465B-3FP | Базовая версия функции InfiniiSim |
N5467C-1FP | Прикладное ПО, определяемое пользователем |
N6462B-1FP | DDR4 and LPDDR4 тесты на соответствие |
N6462B-2FP | Расширение до LPDDR4, тесты соответствия |
N6462B-3FP | DDR4 устройство отладки |
N6462B-4FP | LPDDR4 устройство отладки |
N6465B-1FP | eMMC тесты соответствия |
N6466B-1FP | MOST тесты соответствия |
N6467B-1FP | BroadR-Reach тесты соотвествия |
N6474A-1FP | ONFI тесты соответствия |
N8800B-1FP | Запуск и декодировка по шинам I2C, SPI, RS-232 |
N8801B-1FP | Запуск и декодировка по шинам SATA/SAS |
N8802B-1FP | Запуск и декодировка по шинам MIPI D-PHY |
N8803B-1FP | Запуск и декодировка по шинам CAN, LIN, FlexRay |
N8803C-1FP | Запуск и декодировка по шинам CAN, LIN, FlexRay и CAN-FD |
N8805B-1FP | Запуск и декодировка по протоколу USB 3.0 |
N8807B-1FP | Запуск и декодировка по протоколу DigRF v4 |
N8808B-1FP | Запуск и декодировка по протоколу UniPro |
N8809B-1FP | Запуск и декодировка по протоколу LLI |
N8811A-1FP | Запуск и декодировка по шине I2S |
N8812B-1FP | Запуск и декодировка по протоколу SVID |
N8817B-1FP | Запуск и декодировка по протоколу JTAG |
N8818B-1FP | Запуск и декодировка по протоколу UFS (Universal Flash Storage) |
N8819B-1FP | Декодировка USB 3.0 SuperSpeed Inter-Chip (SSIC) |
N8820B-1FP | Декодировка протокола MIPI CSI-3 (M-PHY) |
IN8821B-1FP | Декодировка и запуск протокола USB 3.1: 5 и 10 Gbps |
N8823B-1FP | EZJIT Complete анализ вертикального шума |
N8824B-1FP | Декодировка протокола MIPI RFFE |
N8825B-1FP | Декодировка и запуск 10/100 Ethernet |
N8827B-1FP | Прикладное ПО анализа АМ, ИМ |
N8835A-1FP | Декодировка и запуск по протоколу eSPI и Quad eSPI |
N8836A-1FP | Измерения IEEE 802.3bs Draft PAM-4 |
N8833B-1FP | Crosstalk Analysis |
N8836A-4FP | Измерения OIF-CEI 56G Draft PAM-4 |
N8837A-1FP | Декодировка и запуск по протоколу USB-PD |
N8838A-1FP | ПО по настройке внешнего смесителя |
N8842A-1FP | Декодировка и запуск по протоколу ARINC 429 и MIL-STD 1553 |
N8843A-1FP | Декодировка и запуск по протоколу I3C |
N8845A-1FP | Декодировка и запуск по протоколу SPMI |
N8846A-1FP | Анализ мощности |
N8847A-1FP | Декодировка и запуск по протоколу BroadR-Reach |
N8848A-1FP | Декодировка и запуск по протоколу MIPI C-PHY |
N8849A-1FP | Декодировка и запуск по протоколу SpaceWire |
N8850A-1FP | Декодировка и запуск по протоколу Manchester |
Модели | Описание |
DSOS054A | Осциллограф высокого разрешения: 500 МГц, 4 аналоговых канала |
DSOS104A | Осциллограф высокого разрешения: 1 ГГц, 4 аналоговых канала |
DSOS204A | Осциллограф высокого разрешения: 2 ГГц, 4 аналоговых канала |
DSOS254A | Осциллограф высокого разрешения: 2,5 ГГц, 4 аналоговых канала |
DSOS404A | Осциллограф высокого разрешения: 4 ГГц, 4 аналоговых канала |
DSOS604A | Осциллограф высокого разрешения: 6 ГГц, 4 аналоговых канала |
DSOS804A | Осциллограф высокого разрешения: 8 ГГц, 4 аналоговых канала |
MSOS054A | Осциллограф высокого разрешения: 500 МГц, 4 аналоговых, 16 цифровых каналов |
MSOS104A | Осциллограф высокого разрешения: 1 ГГц, 4 аналоговых и 16 цифровых каналов |
MSOS204A | Осциллограф высокого разрешения: 2 ГГц, 4 аналоговых и 16 цифровых каналов |
MSOS254A | Осциллограф высокого разрешения: 2,5 ГГц, 4 аналоговых, 16 цифровых каналов |
MSOS404A | Осциллограф высокого разрешения: 4 ГГц, 4 аналоговых и 16 цифровых каналов |
MSOS604A | Осциллограф высокого разрешения: 6 ГГц, 4 аналоговых и 16 цифровых каналов |
MSOS804A | Осциллограф высокого разрешения: 8 ГГц, 4 аналоговых и 16 цифровых каналов |
