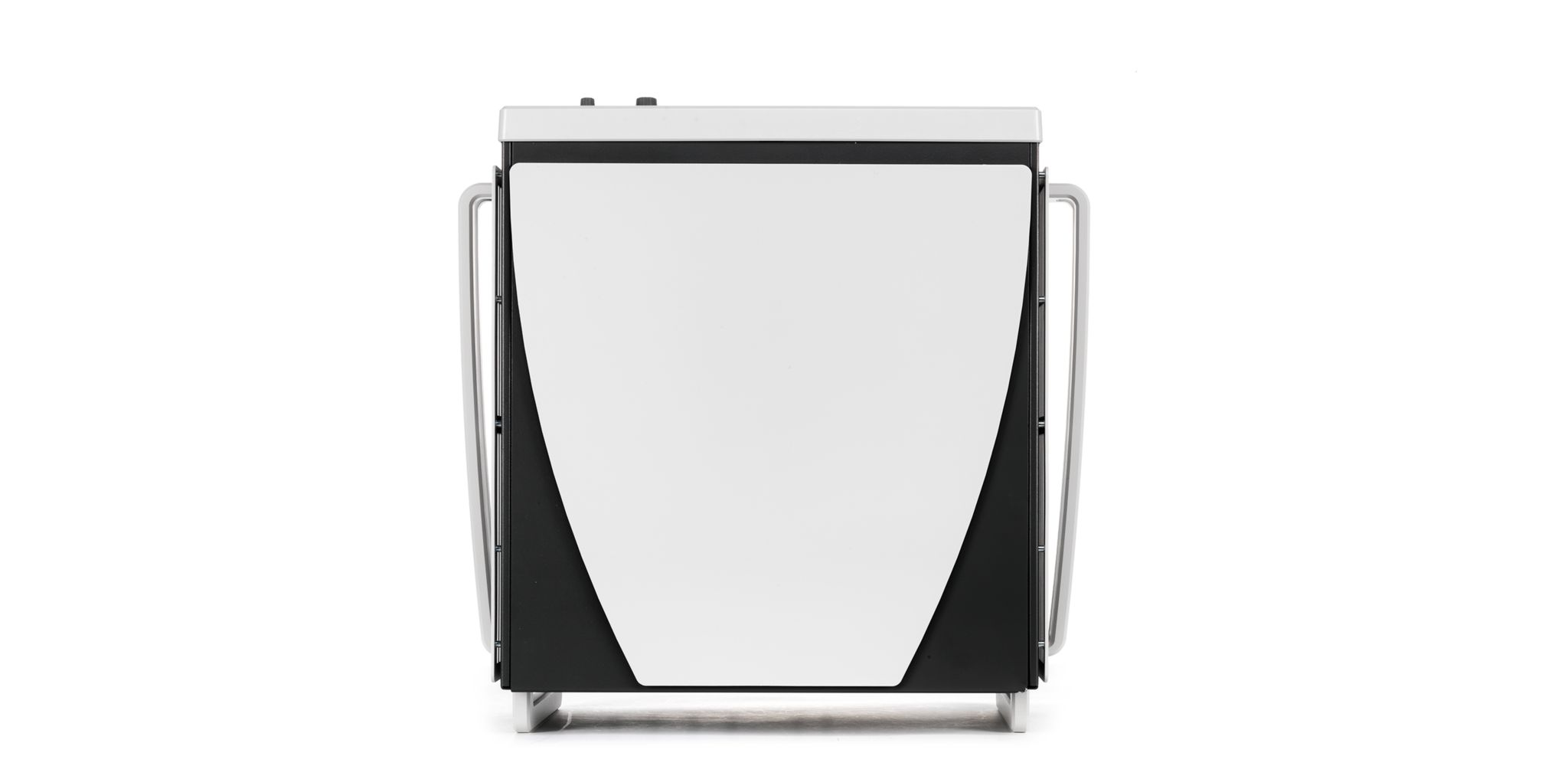

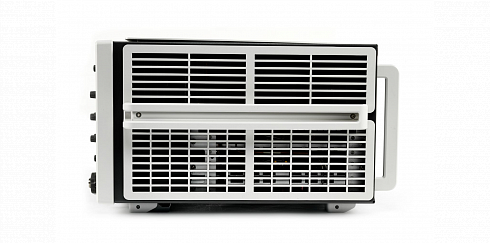

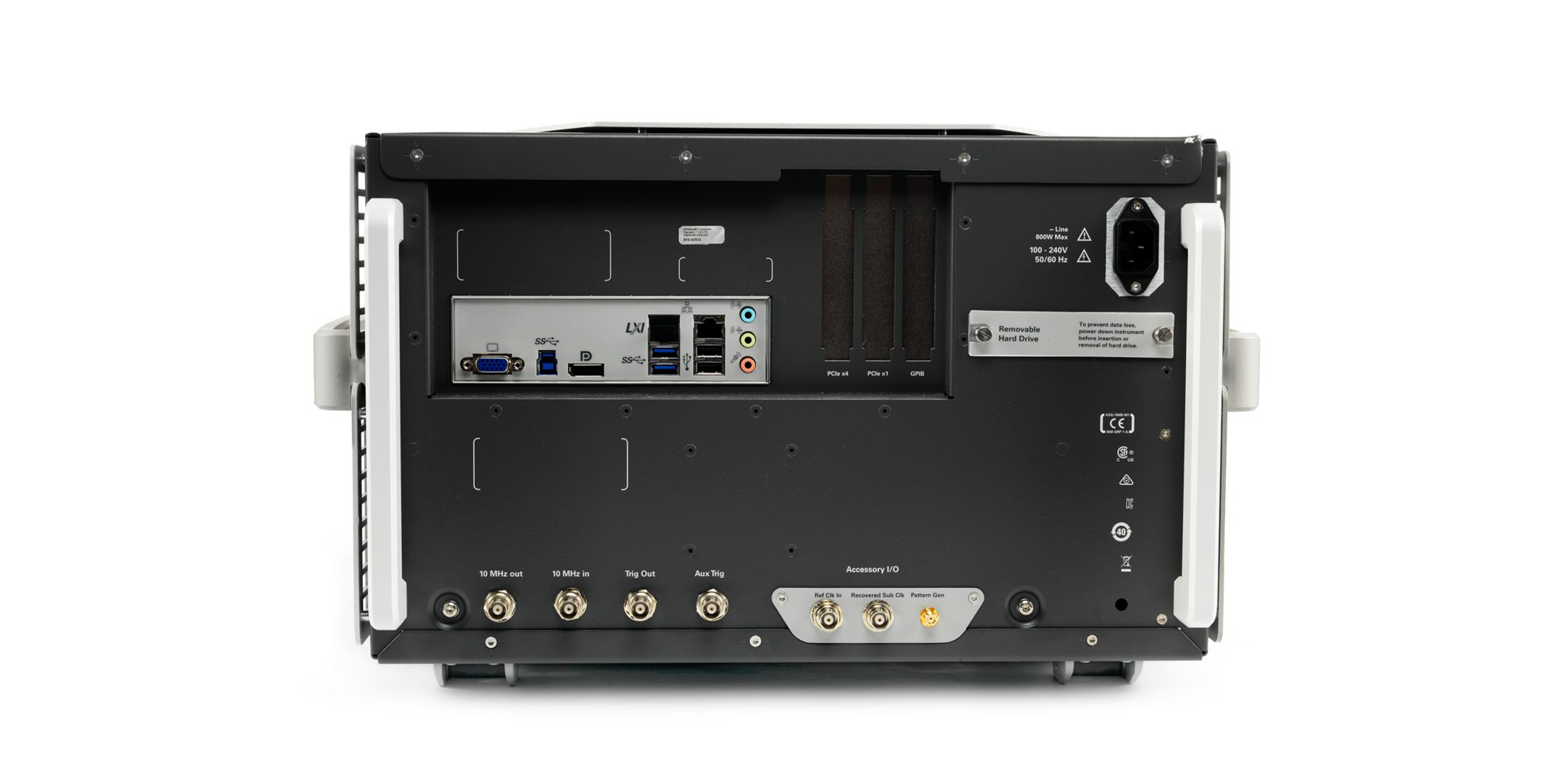

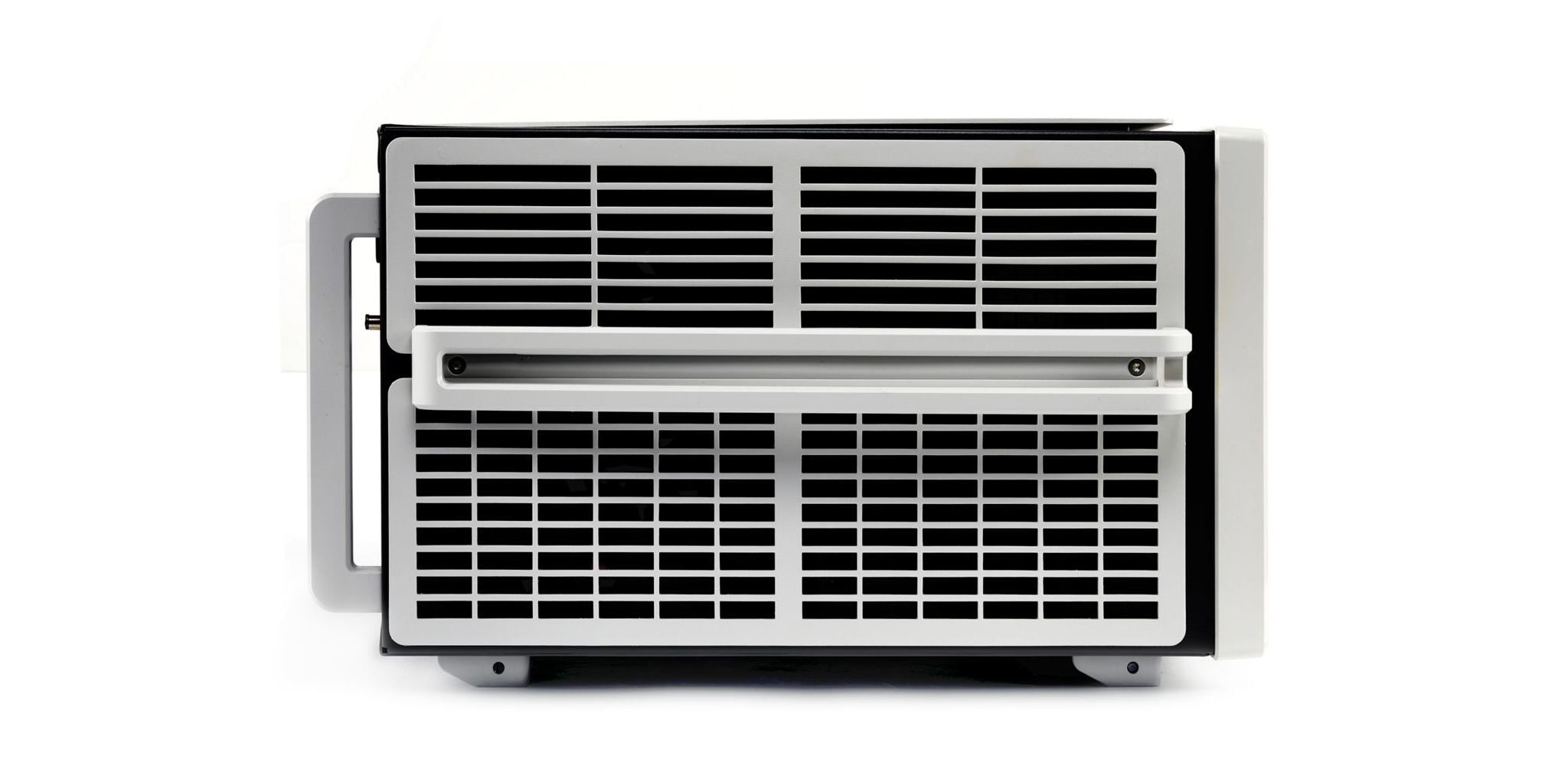

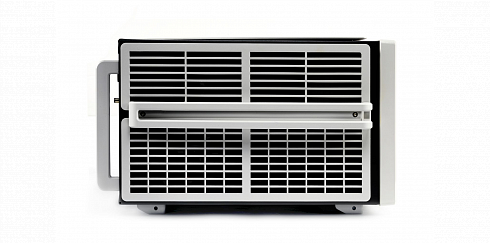

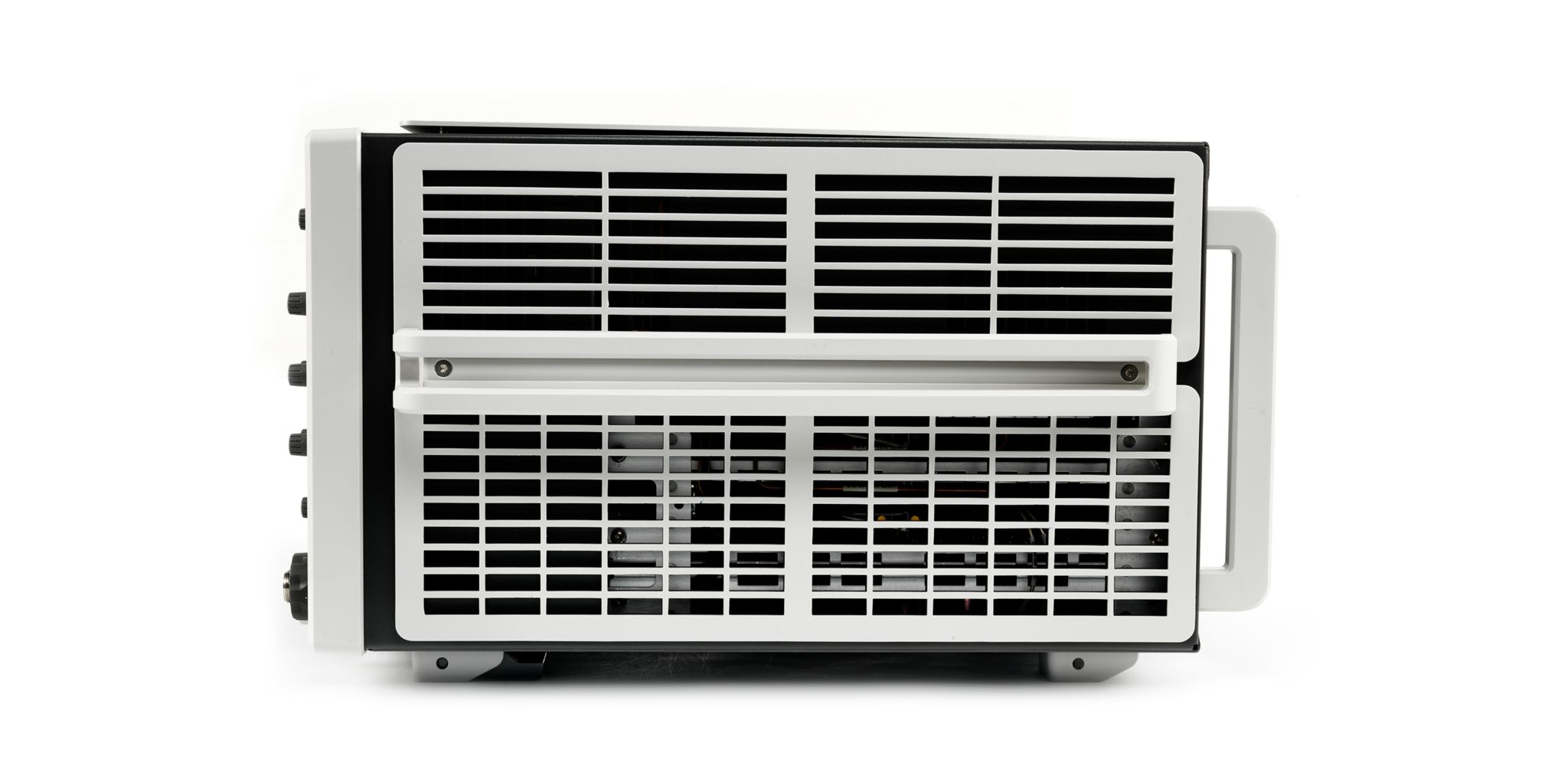

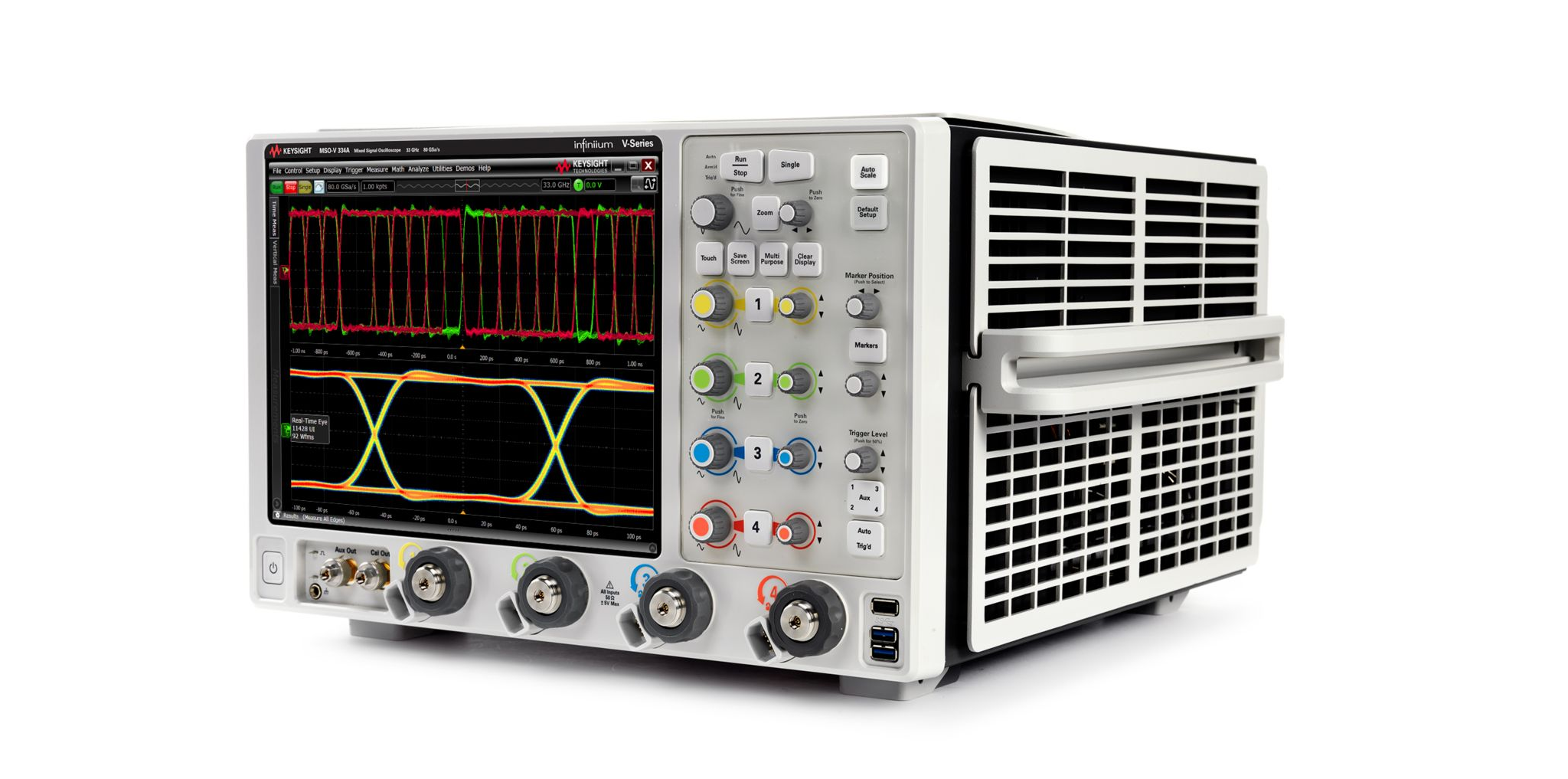

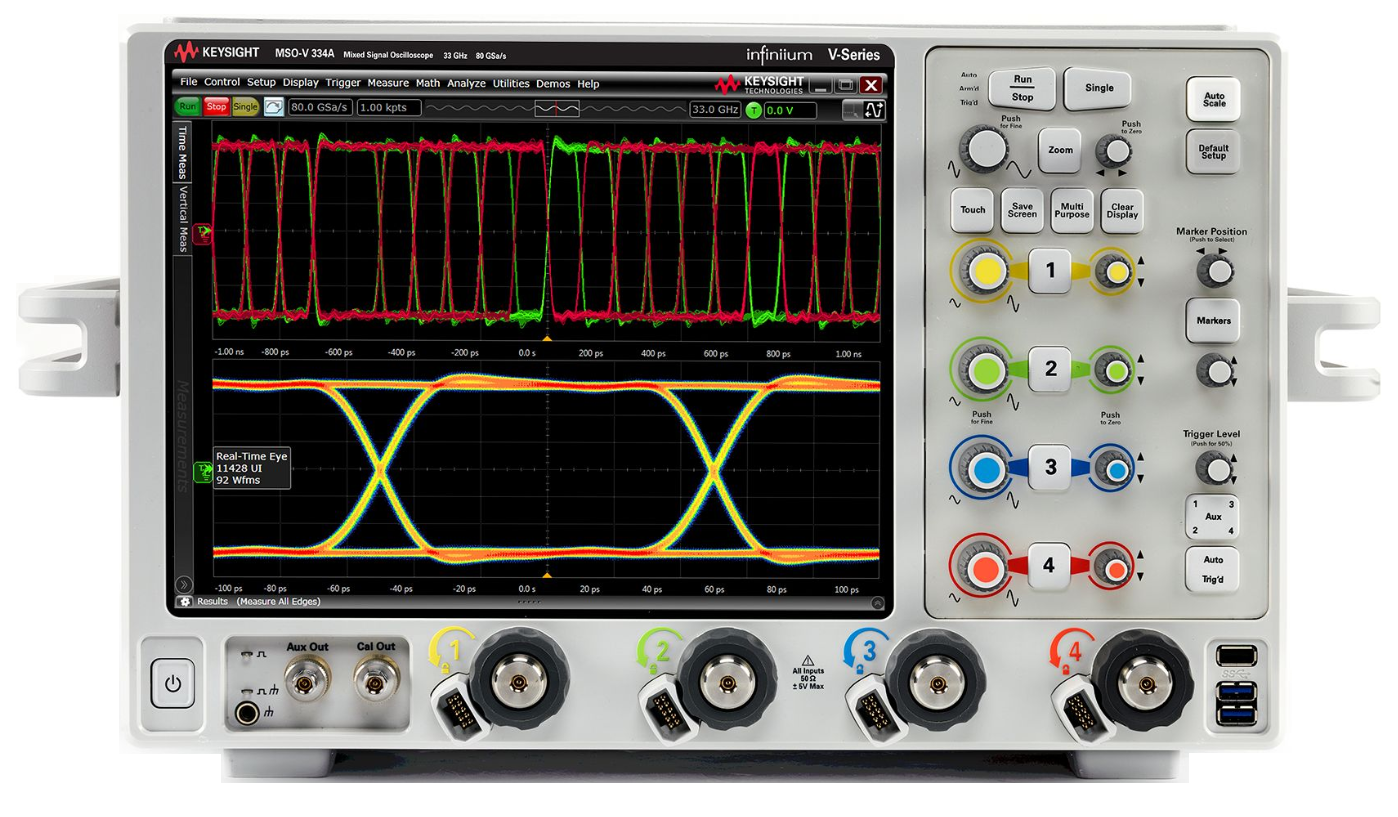

Осциллографы смешанных сигналов Keysight Infiniium серии V с верхней границей полосы пропускания от 8 ГГц до 33 ГГц
Подробнее
Описание
Вне зависимости от того, внедряете ли вы новые технологии высокоскоростных шин, исследуете спектральный состав широкополосных ВЧ-сигналов или анализируете переходные процессы сложных физических явлений, вам необходимо самое точное и достоверное представление исследуемого сигнала. Компания Keysight уделяет особое внимание развитию перспективных технологий с целью обеспечения максимальной точности измерений с помощью осциллографов реального времени. Компания Keysight применяет патентованный процесс изготовления интегральных микросхем на основе фосфида индия (InP), из которых построены основные функциональные блоки, обеспечивающие широчайшую полосу пропускания, сверхнизкий уровень собственных шумов, малое значение джиттера и высокий уровень входного сигнала. Микросхемы на основе фосфида индия позволяют получить наиболее достоверное представление исследуемого сигнала и выполнять измерения с высочайшей точностью.
- Достижение очередного технологического прорыва благодаря верхней границе полосы пропускания в режиме реального времени до 33 ГГц
- Поддержка перспективных стандартов модуляции благодаря высокому значению эффективного числа разрядов (ENOB)
- Возможность использования до 16 цифровых каналов в дополнение к 4 аналоговым каналам в моделях осциллографов смешанных сигналов (MSO)
- Высокая точность измерений высоты глазка благодаря низкому уровню собственных шумов осциллографа
- Высокая достоверность измерения характеристик джиттера разрабатываемого устройства благодаря уровню собственного джиттера осциллографа менее 100 фс
- Высокоэффективная функция аппаратного запуска по кодовым последовательностям длиной до 160 бит при скорости передачи данных до 12,5 Гбит/с
- Система осциллографических пробников с полосой пропускания до 30 ГГц и гибкими опциями, обеспечивающими более удобный доступ к исследуемому сигналу
Характеристики
| Модели DSO | Модели DSA | Модели MSO | Аналоговая полоса пропускания | Частота дискретизации | Макс. глубина памяти | Возможность расширения полосы пропускания | ||
| 4 аналог. канала | 4 аналог. канала | 4 аналог. + 16 цифр. каналов | 2 канала | 4 канала | 2 канала | 4 канала | 4 канала | |
| DSOV334A | DSAV334A | MSOV334A | 33 ГГц | 16 ГГц | 80 Гвыб./с | 40 Гвыб./с | 2 Гвыб. | Да. Все модели позволяют расширять полосу пропускания до любой более широкой полосы или до максимальной полосы 33 ГГц. |
| DSOV254A | DSAV254A | MSOV254A | 25 ГГц | 16 ГГц | 80 Гвыб./с | 40 Гвыб./с | 2 Гвыб. | |
| DSOV204A | DSAV204A | MSOV204A | 20 ГГц | 16 ГГц | 80 Гвыб./с | 40 Гвыб./с | 2 Гвыб. | |
| DSOV164A | DSAV164A | MSOV164A | 16 ГГц | 16 ГГц | 80 Гвыб./с | 40 Гвыб./с | 2 Гвыб. | |
| DSOV134A | DSAV134A | MSOV134A | 13 ГГц | 13 ГГц | 80 Гвыб./с | 40 Гвыб./с | 2 Гвыб. | |
| DSOV084A | DSAV084A | MSOV084A | 8 ГГц | 8 ГГц | 80 Гвыб./с | 40 Гвыб./с | 2 Гвыб. | |
Документы
Описание
| Опции | Описание |
| DSOV000-100 | Память 100 Мвыб/канал |
| DSOV000-200 | Память 200 Мвыб/канал |
| DSOV000-500 | Память 500 Мвыб/канал |
| DSOV000-01G | Память 1 Гвыб/канал |
| DSOV000-02G | Память 2 Гвыб/канал |
| DSOV000-800 | Стандартный съемный SSD для V-серии - 500 ГБ |
| DSOV000-801 | Расширение съемного SSD для V-серии - 1 ТБ |
| DSOV000-805 | GPIB интерфейс |
| DSOV000-808 | Верификация характеристи и настройка тестовой фикстуры |
| DSOV000-810 | Аппаратная часть системы триггера для шины 12 Gbps |
| E2681A-1FP | Функция EZJIT анализ джиттера |
| E6960A-1FP | 1000BaseT1 тесты соответствия передатчика |
| N5391B-1FP | Декодирование и запуск по шинам I2C/SPI |
| N5392C-1FP | Тест соответствия энергетической эффективности Ethernet |
| N5393E-3FP | Тест соответствия PCIe для PCIe 1.0, 1.1 и 2.0 |
| N5393E-7FP | PCIe управление матрицей коммутатора |
| N5393G-2FP | PCIe тест соотвествия, апгрейд до версии 4.0 (требуется N5393E, только 2.5G) |
| N5393G-3FP | PCIe тест соотвествия 4.0 (только 2.5G) |
| N5393G-7FP | PCIe 4.0 управление матрицей коммутатора |
| N5399D-3FP | Тесты валидации и соответствия HDMI 1.4 |
| N5399F-1FP | Тесты соответствия HDMI 1.4 TMDS электрических параметров передатчика |
| N5399F-2FP | Расширение до HDMI 1.4 TMDS электрических параметров передатчика |
| N5400B-1FP | EZJIT+ Функция анализ джиттера |
| N5413C-1FP | Тесты соответствия DDR2 and LPDDR2 |
| N5413C-2FP | Расширение до LPDDR2, тесты соответствия |
| N5413C-3FP | DDR2 and LPDDR2 устройство для отладки |
| N5415B-1FP | InfiniiScan функция обнаружения события в осциллограмме |
| N5416B-1FP | Тест соответствия USB2.0 |
| N5431B-1FP | Тест соответствия XAUI |
| N5459C-1FP | DDR тест соответствия, пакет программ |
| N5461B-1FP | Прикладное ПО SDE (Serial Data Equalization) |
| N5462B-1FP | Декодировка и запуск по шинам RS-232/UART |
| N5463B-1FP | Декодировка и запуск по шинам PCI-Express |
| N5464B-1FP | Декодировка и запуск по протоколу USB 2.0 |
| N5465B-1FP | Расширенная функция InfiniiSim |
| N5465B-2FP | Расширение функции InfiniiSim от базовой версии |
| N5465B-3FP | Базовая версия функции InfiniiSim |
| N5467C-1FP | Прикладное ПО, определяемое пользователем |
| N6462B-1FP | DDR4 and LPDDR4 тесты на соответствие |
| N6462B-2FP | Расширение до LPDDR4, тесты соответствия |
| N6462B-3FP | DDR4 устройство отладки |
| N6462B-4FP | LPDDR4 устройство отладки |
| N6465B-1FP | eMMC тесты соответствия |
| N6466B-1FP | MOST тесты соответствия |
| N6467B-1FP | BroadR-Reach тесты соотвествия |
| N6474A-1FP | ONFI тесты соответствия |
| N8800B-1FP | Запуск и декодировка по шинам I2C, SPI, RS-232 |
| N8801B-1FP | Запуск и декодировка по шинам SATA/SAS |
| N8802B-1FP | Запуск и декодировка по шинам MIPI D-PHY |
| N8803B-1FP | Запуск и декодировка по шинам CAN, LIN, FlexRay |
| N8803C-1FP | Запуск и декодировка по шинам CAN, LIN, FlexRay и CAN-FD |
| N8805B-1FP | Запуск и декодировка по протоколу USB 3.0 |
| N8807B-1FP | Запуск и декодировка по протоколу DigRF v4 |
| N8808B-1FP | Запуск и декодировка по протоколу UniPro |
| N8809B-1FP | Запуск и декодировка по протоколу LLI |
| N8811A-1FP | Запуск и декодировка по шине I2S |
| N8812B-1FP | Запуск и декодировка по протоколу SVID |
| N8817B-1FP | Запуск и декодировка по протоколу JTAG |
| N8818B-1FP | Запуск и декодировка по протоколу UFS (Universal Flash Storage) |
| N8819B-1FP | Декодировка USB 3.0 SuperSpeed Inter-Chip (SSIC) |
| N8820B-1FP | Декодировка протокола MIPI CSI-3 (M-PHY) |
| N8821B-1FP | Декодировка и запуск протокола USB 3.1: 5 и 10 Gbps |
| N8823B-1FP | EZJIT Complete анализ вертикального шума |
| N8824B-1FP | Декодировка протокола MIPI RFFE |
| N8825B-1FP | Декодировка и запуск 10/100 Ethernet |
| N8827B-1FP | Прикладное ПО анализа АМ, ИМ |
| N8835A-1FP | Декодировка и запуск по протоколу eSPI и Quad eSPI |
| N8836A-1FP | Измерения IEEE 802.3bs Draft PAM-4 |
| N8833B-1FP | Crosstalk Analysis |
| N8836A-4FP | Измерения OIF-CEI 56G Draft PAM-4 |
| N8837A-1FP | Декодировка и запуск по протоколу USB-PD |
| N8838A-1FP | ПО по настройке внешнего смесителя |
| N8842A-1FP | Декодировка и запуск по протоколу ARINC 429 и MIL-STD 1553 |
| N8843A-1FP | Декодировка и запуск по протоколу I3C |
| N8845A-1FP | Декодировка и запуск по протоколу SPMI |
| N8846A-1FP | Анализ мощности |
| N8847A-1FP | Декодировка и запуск по протоколу BroadR-Reach |
| N8848A-1FP | Декодировка и запуск по протоколу MIPI C-PHY |
| N8849A-1FP | Декодировка и запуск по протоколу SpaceWire |
| N8850A-1FP | Декодировка и запуск по протоколу Manchester |
Модели
| Модели | Описание |
| DSAV084A | 8 ГГц, 4 аналоговых канала |
| DSAV134A | 13 ГГц, 4 аналоговых канала |
| DSAV164A | 16 ГГц, 4 аналоговых канала |
| DSAV204A | 20 ГГц, 4 аналоговых канала |
| DSAV254A | 25 ГГц, 4 аналоговых канала |
| DSAV334A | 33 ГГц, 4 аналоговых канала |
| DSOV084A | 8 ГГц, 4 аналоговых канала |
| DSOV134A | 13 ГГц, 4 аналоговых канала |
| DSOV164A | 16 ГГц, 4 аналоговых канала |
| DSOV204A | 20 ГГц, 4 аналоговых канала |
| DSOV254A | 25 ГГц, 4 аналоговых канала |
| DSOV334A | 33 ГГц, 4 аналоговых канала |
| MSOV084A | Осциллограф смешанных сигналов: 8 ГГц, 4 аналоговых и 16 цифровых каналов |
| MSOV134A | Осциллограф смешанных сигналов: 13 ГГц, 4 аналоговых и 16 цифровых каналов |
| MSOV164A | Осциллограф смешанных сигналов: 16 ГГц, 4 аналоговых и 16 цифровых каналов |
| MSOV204A | Осциллограф смешанных сигналов: 20 ГГц, 4 аналоговых и 16 цифровых каналов |
| MSOV254A | Осциллограф смешанных сигналов: 25 ГГц, 4 аналоговых и 16 цифровых каналов |
| MSOV334A | Осциллограф смешанных сигналов: 33 ГГц, 4 аналоговых и 16 цифровых каналов |
