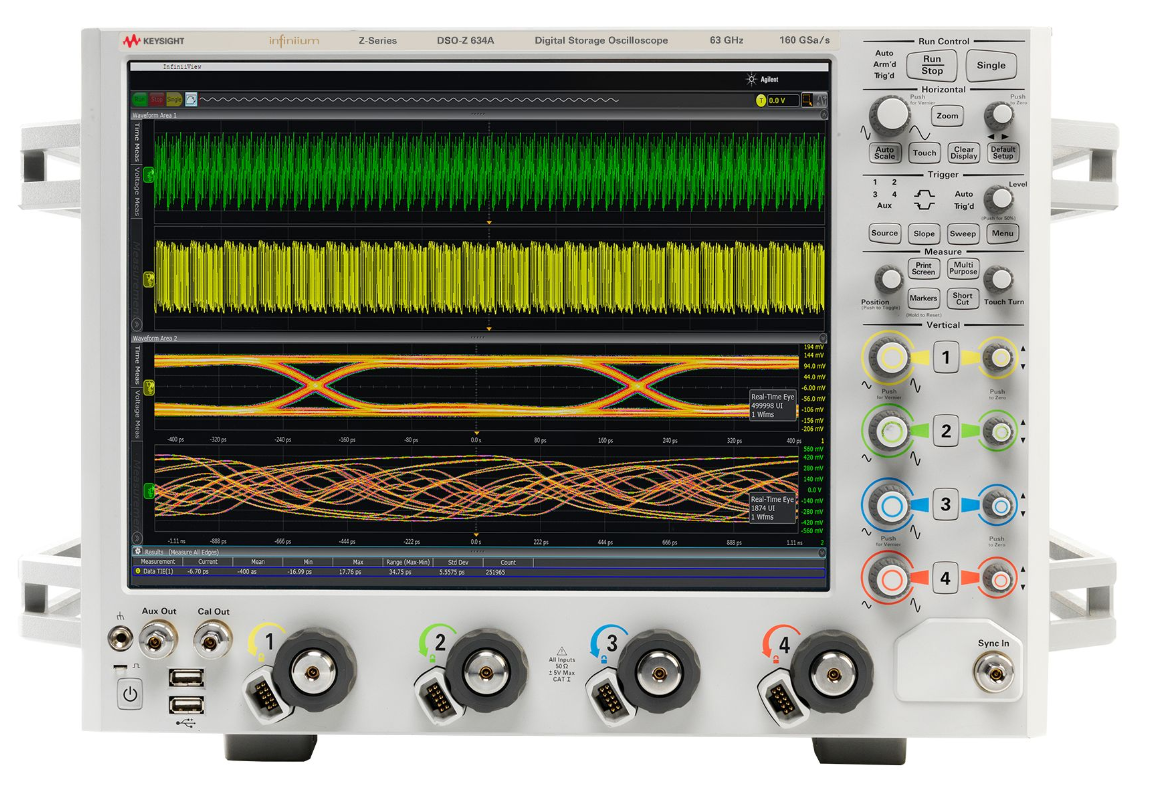

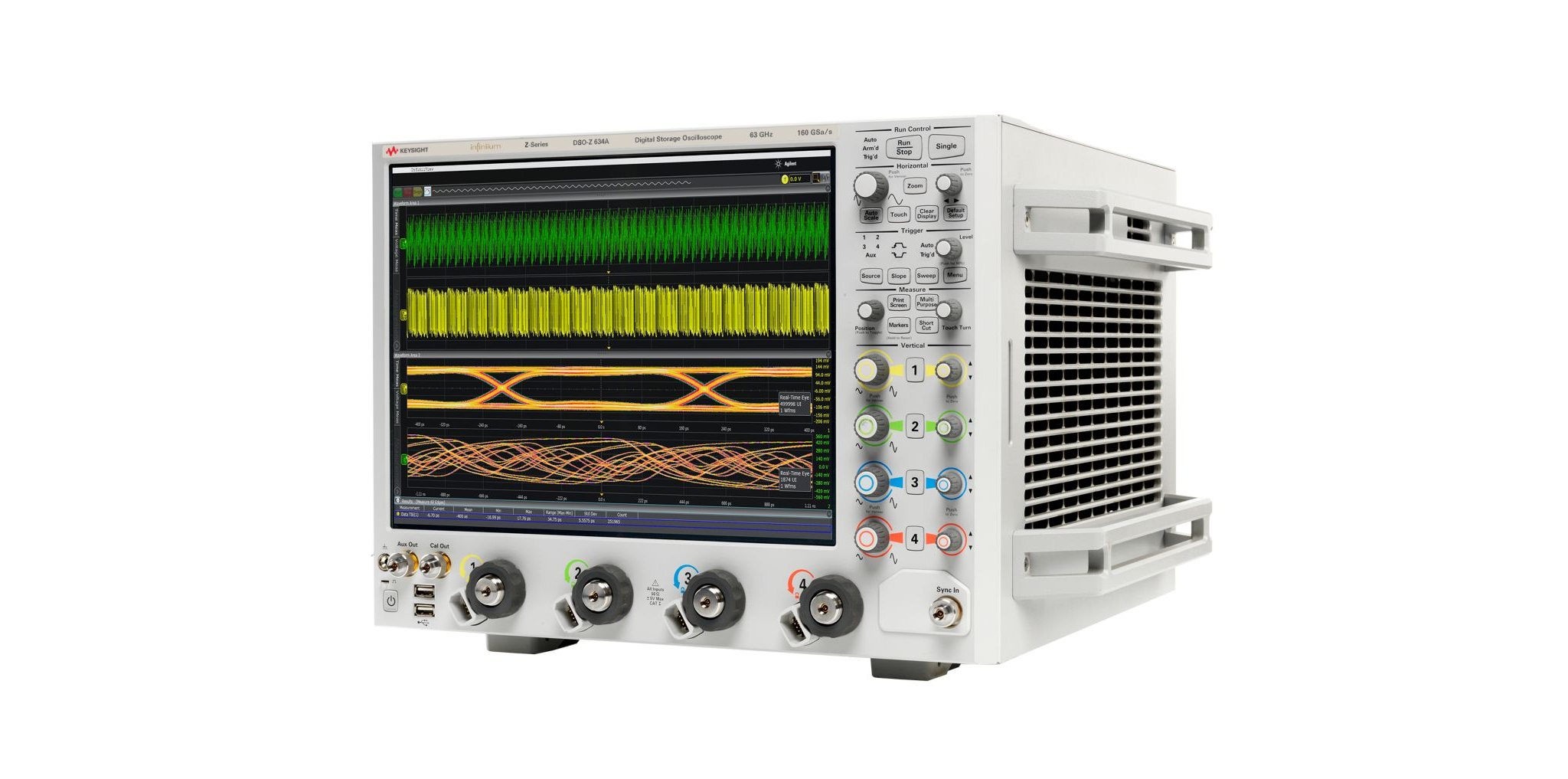

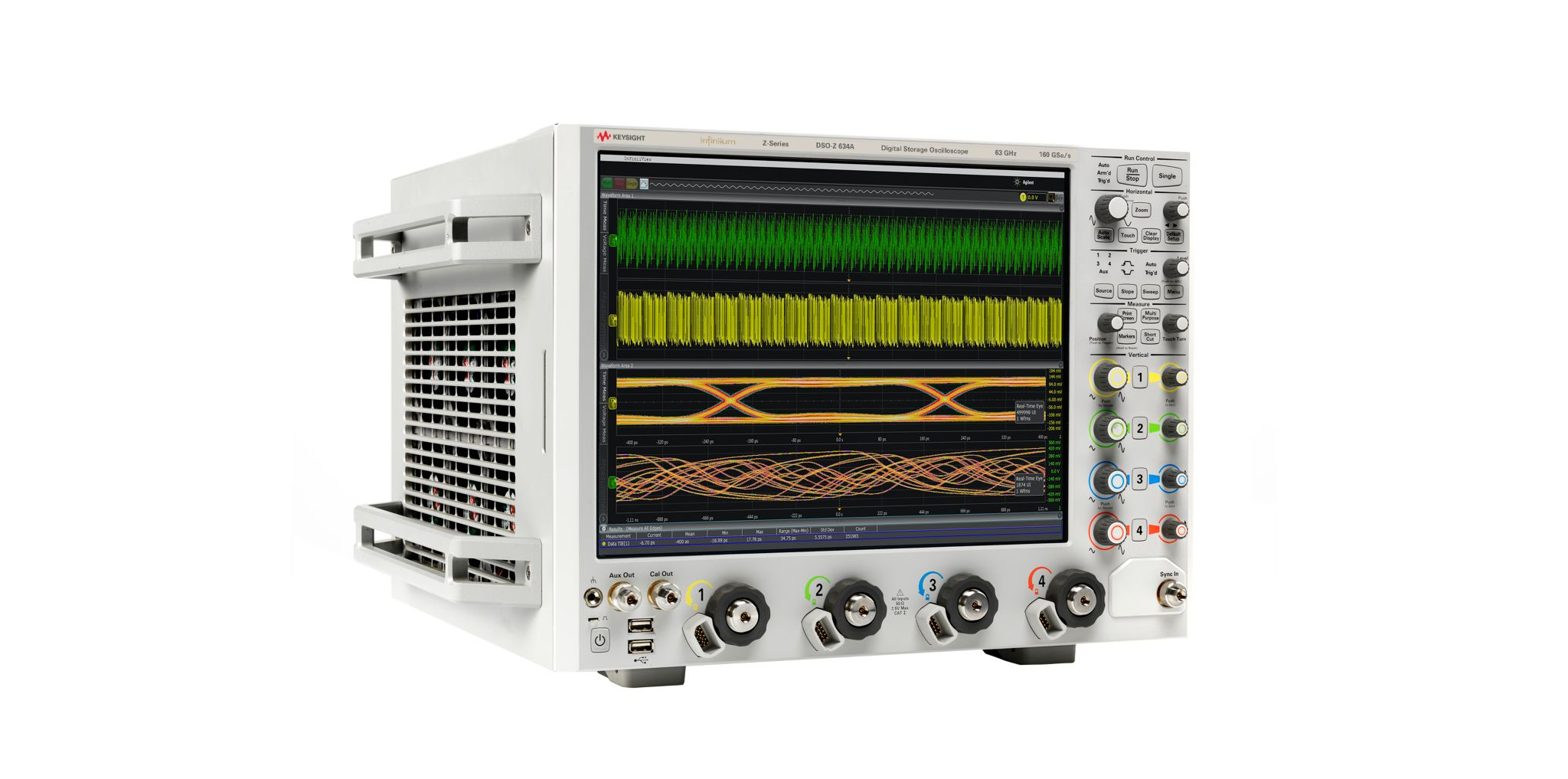

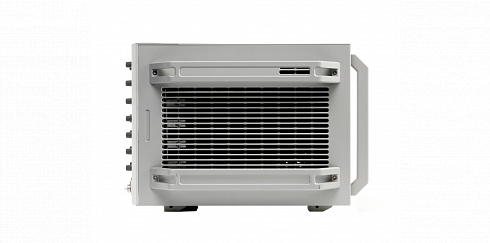

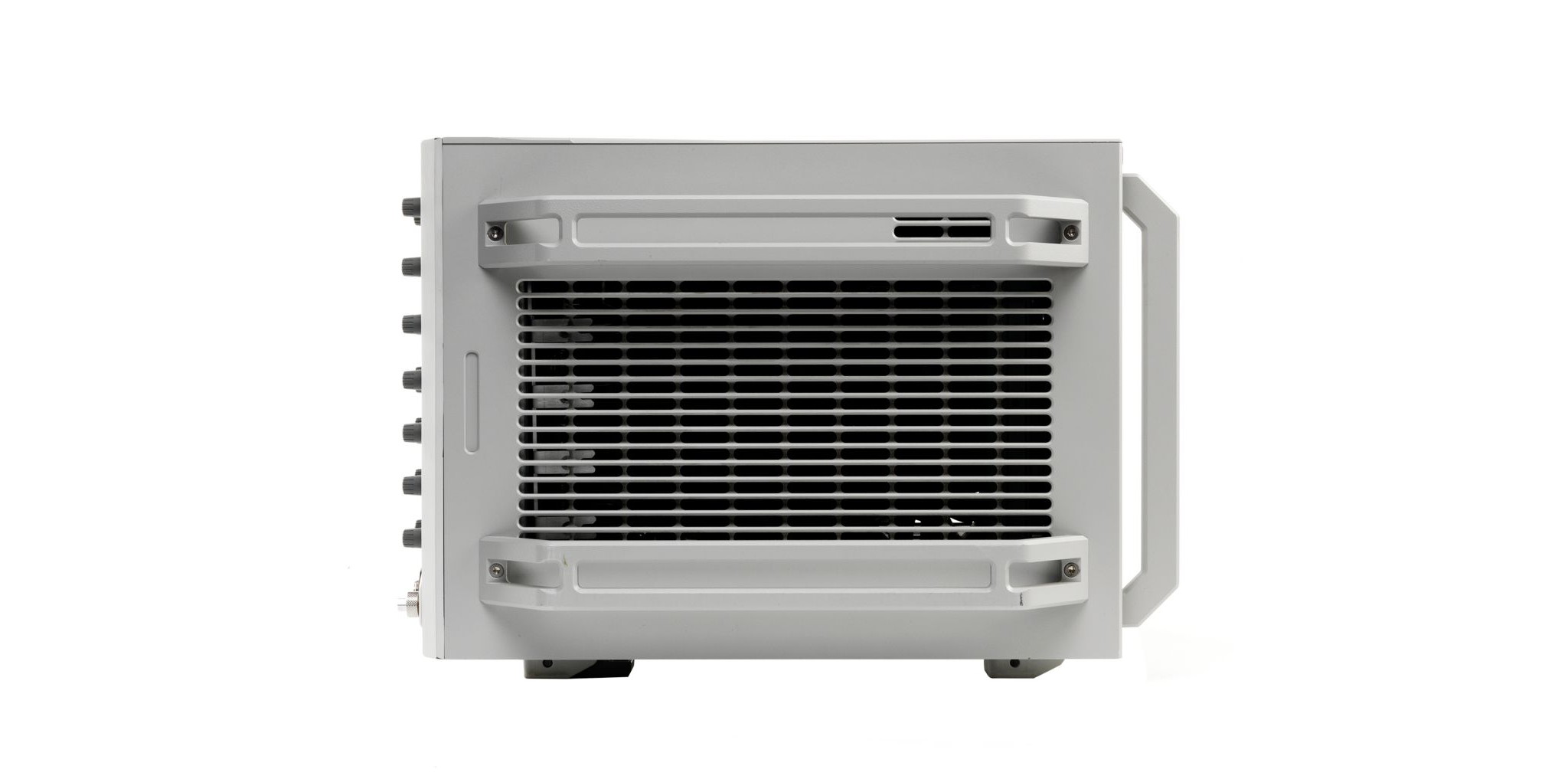

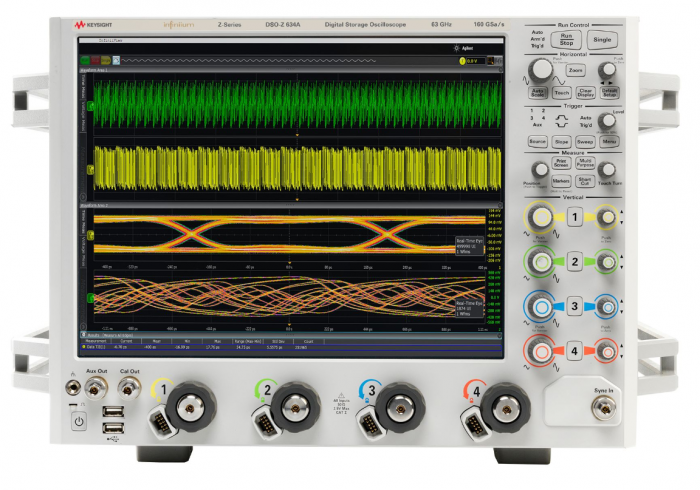

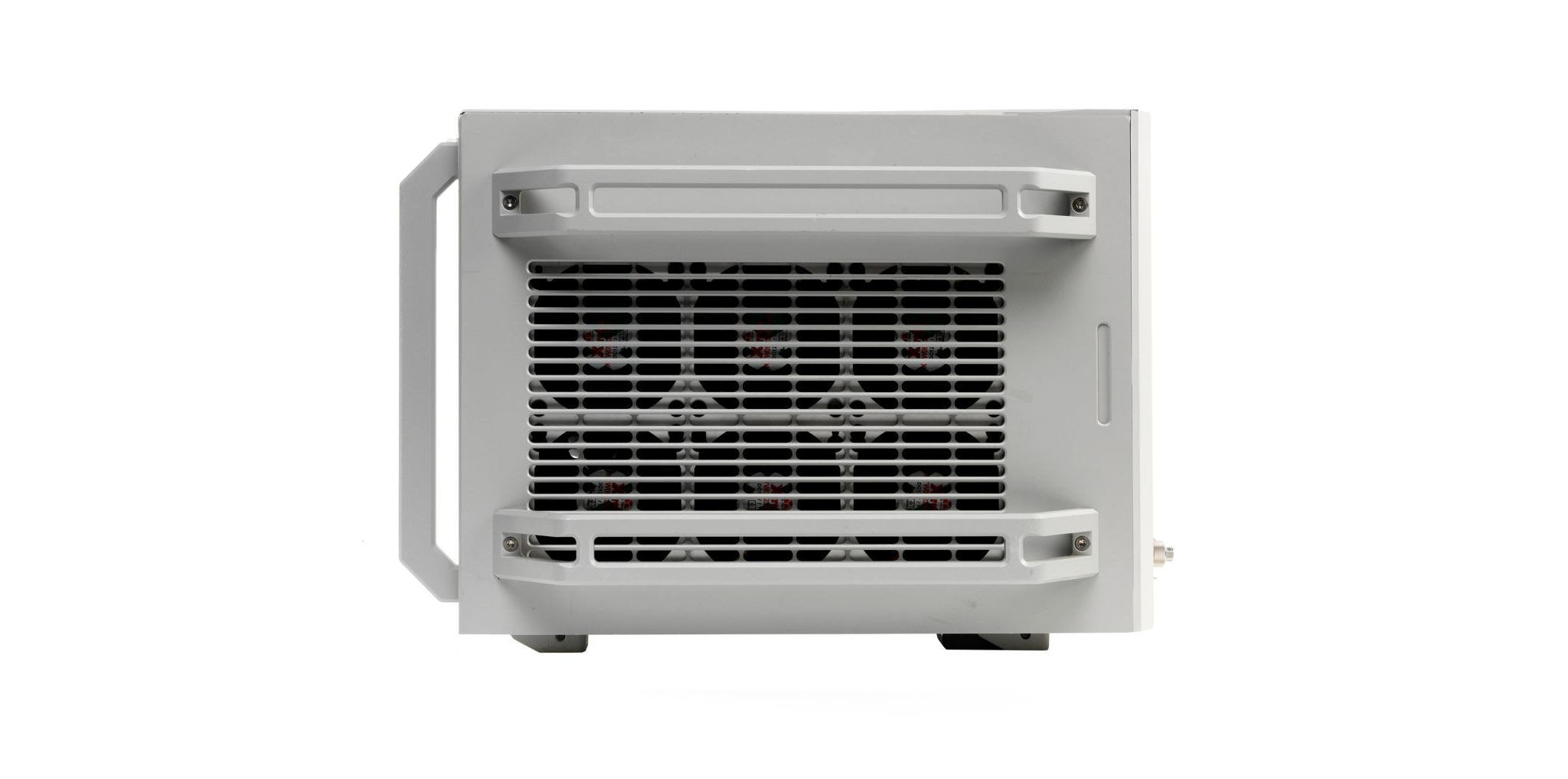

Осциллографы Keysight Infiniium серии Z с полосой пропускания до 63 ГГц
Подробнее
Описание
При определении характеристик электрических и оптических сигналов необходимо измерять время нарастания без ограничений, накладываемых полосой пропускания осциллографа. В процессе тестирования необходимо наблюдать исследуемый сигнал, а не собственный шум осциллографа, также полезно иметь функции аппаратного ускорения и быстрого анализа сигналов. Осциллографы Infiniium серии Z предоставляют эти и другие возможности благодаря технологии RealEdge, обеспечивающей полосу пропускания осциллографа до 63 ГГц и превосходные показатели целостности сигнала. Своими высокими характеристиками осциллографы серии Z обязаны преимуществам запатентованных технологий изготовления специализированных микросхем на основе фосфида индия (InP) и корпусирования микросхем с применением тонких пленок, которые позволяют получить чрезвычайно низкий уровень собственных шумов, малую величину джиттера и высокое значение эффективного числа разрядов. В результате эти технологии обеспечивают максимально точное представление исследуемого сигнала.
- Два канала с полосой пропускания до 63 ГГц в одном корпусе осциллографа оптимизированы для дифференциальных измерений
- Более высокое разрешение по времени благодаря частоте дискретизации до 160 Гвыб./с
- Глубокая память (до 2 Гвыб. на канал) обеспечивает захват большего количества информации о сигнале
- Низкий уровень собственных шумов и пороговый уровень измерения джиттера
- Глубокое понимание поведения сигнала в цифровой и аналоговой областях за счет использования специализированных прикладных программ
- Система осциллографических пробников с полосой пропускания до 30 ГГц и гибкими опциями, обеспечивающими более удобный доступ к исследуемому сигналу
Характеристики
| Полоса пропускания | Частота дискретизации | Глубина памяти | ||||||
| 1 канал | 2 канала | 4 канала | 1 канал | 2 канала | 4 канала | Стандартная комплектация | Максимум | |
| DSAZ634A | 63 ГГц | 63 ГГц | 33 ГГц | 160 Гвыб./с | 160 Гвыб./с | 80 Гвыб./с | 200 Мвыб. | 2 Гвыб. |
| DSOZ634A | 100 Мвыб. | 2 Гвыб. | ||||||
| DSAZ632A | 63 ГГц | 33 ГГц | — | 160 Гвыб./с | 80 Гвыб./с | — | 200 Мвыб. | 2 Гвыб. |
| DSOZ632A | 100 Мвыб. | 2 Гвыб. | ||||||
| DSAZ594A | 59 ГГц | 59 ГГц | 33 ГГц | 160 Гвыб./с | 160 Гвыб./с | 80 Гвыб./с | 200 Мвыб. | 2 Гвыб. |
| DSOZ594A | 100 Мвыб. | 2 Гвыб. | ||||||
| DSAZ592A | 59 ГГц | 33 ГГц | — | 160 Гвыб./с | 80 Гвыб./с | — | 200 Мвыб. | 2 Гвыб. |
| DSOZ592A | 100 Мвыб. | 2 Гвыб. | ||||||
| DSAZ504A | 50 ГГц | 50 ГГц | 33 ГГц | 160 Гвыб./с | 160 Гвыб./с | 80 Гвыб./с | 200 Мвыб. | 2 Гвыб. |
| DSOZ504A | 100 Мвыб. | 2 Гвыб. | ||||||
| DSAZ334A | 33 ГГц | 33 ГГц | 33 ГГц | 80 Гвыб./с | 80 Гвыб./с | 80 Гвыб./с | 200 Мвыб. | 2 Гвыб. |
| DSOZ334A | 100 Мвыб. | 2 Гвыб. | ||||||
| DSAZ254A | 25 ГГц | 25 ГГц | 25 ГГц | 80 Гвыб./с | 80 Гвыб./с | 80 Гвыб./с | 200 Мвыб. | 2 Гвыб. |
| DSOZ254A | 100 Мвыб. | 2 Гвыб. | ||||||
| DSAZ204A | 20 ГГц | 20 ГГц | 20 ГГц | 80 Гвыб./с | 80 Гвыб./с | 80 Гвыб./с | 200 Мвыб. | 2 Гвыб. |
| DSOZ204A | 100 Мвыб. | 2 Гвыб. | ||||||
Документы
Описание
| Опции | Описание |
| DSOZ000-100 | Память 100 Мвыб/канал |
| DSOZ000-200 | Память 200 Мвыб/канал |
| DSOZ000-500 | Память 500 Мвыб/канал |
| DSOZ000-01G | Память 1 Гвыб/канал |
| DSOZ000-02G | Память 2 Гвыб/канал |
| DSOZ000-601 | Порт синхронизации для использования нескольких блоков Z-серии |
| DSOZ000-800 | Стандартный съемный SSD для V-серии - 500 ГБ |
| DSOZ000-801 | Расширение съемного SSD для V-серии - 1 ТБ |
| E2681A-1FP | EZJIT функция анализа джиттера |
| E6960A-1FP | 1000BaseT1 тесты соответствия передатчика |
| N5391A-1FP | Запуск и декодировка шины I2C/SPI |
| N5392B-1FP | Ethernt тесты соответствия энергоэффективности |
| N5393D-1FP | PCIe 1.0, 1.1, 2.0 и 3.0 тесты соответствия |
| N5393D-2FP | Расширение функционала PCIe 1.0, 1.1, 2.0 и 3.0 тесты соответствия |
| N5393D-3FP | Расширение функционала для PCIe 1.0, 1.1 and 2.0 |
| N5393D-4FP | PCIe 3.0 тесты калибровка теста приемника |
| N5393D-7FP | PCIe управление матрицей коммутатора |
| N5393F-1FP | PCIe 4.0 (2.5G, 5G, 8G, 16G) тесты соответствия |
| N5393F-2FP | PCIe тесты соответствия, расширение от N5393D (2.5G, 5G, 8G, 16G) |
| N5393F-3FP | PCIe 3.x тесты соответствия (2.5G, 5G, 8G) |
| N5399C-1FP | HDMI 2.0 валидации электрических параметров и тесты соответствия |
| N5399C-3FP | HDMI 1.4 валидации электрических параметров и тесты соответствия |
| N5399C-7FP | HDMI управление матрицей коммутаторы |
| N5399E-1FP | HDMI FRL и TMDS тесты и валидация электрических параметров передатчика |
| N5399E-2FP | Расширение функционала HDMI FRL и TMDS тесты и валидация электрических параметров передатчика |
| N5399E-3FP | HDMI TMDS тесты и валидация электрических параметров передатчика |
| N5399E-4FP | Расширение функционала HDMI TMDS |
| N5399E-5FP | HDMI 1.4 TMDS тесты и валидация электрических параметров передатчика |
| N5400A-1FP | EZJIT+ функция анализа джиттера |
| N5411B-1FP | SATA 6Gb/s тесты соответствия |
| N5411B-2FP | SATA 6Gb/s - расширение функционала, требуется N5411A |
| N5412D-1FP | SAS-3 (Serial Attached SCSI-3) тесты соответствия |
| N5412D-2FP | Расширение функционала до SAS-3 тесты соответствия |
| N5412E-1FP | SAS-4 (Serial Attached SCSI-4) тесты соответствия |
| N5413B-1FP | DDR2 и LPDDR2 тесты соотвествия |
| N5413B-2FP | Расширение функционала до DDR2 и LPDDR2 тесты соотвествия |
| N5413B-3FP | DDR2 и LPDDR2 устройство отладки |
| N5414B-1FP | InfiniiScan функция обнаружения события в осциллограмме |
| N5416A-1FP | USB 2.0 тесты соответствия |
| N5431A-1FP | XAUI тесты соответствия |
| N5459B-1FP | DDR пакет программ для выполнение тестов на соответствие |
| N5461A-1FP | Программа коррекции последовательных данных для осциллографов серии Infiniium |
| N5462A-1FP | Запуск и декодировка шин RS-232/UART |
| N5463A-1FP | Запуск и декодировка шин PCI-Express |
| N5464A-1FP | Запуск и декодировка шин USB 2.0 |
| N5465A-1FP | Продвинутая версия - набор инструментов InfiniiSim для преобразования сигналов для осциллографов Infiniium |
| N5465A-2FP | InfiniiSim расширение базовой версии до продвинутой |
| N5465A-3FP | Базовая версия - набор инструментов InfiniiSim для преобразования сигналов для осциллографов Infiniium |
| N5467B-1FP | Прикладное ПО определяемое пользователем |
| N6460B-1FP | MHL 3.0 тесты на соответствие |
| N6460B-2FP | MHL 1.x/2.x расширение до MHL 3.0 тесты на соответствие |
| N6462A-1FP | DDR4 и LPDDR4 тесты на соответствие |
| N6462A-2FP | Расщирение функционала до LPDDR4 |
| N6462A-3FP | DDR4 устройство отладки |
| N6462A-4FP | LPDDR4 устройство отладки |
| N6463B-1FP | Thunderbolt тесты на соответствие |
| N6465A-1FP | eMMC валидация и тесты на соответствие |
| N6466A-1FP | MOST тесты на соответствие |
| N6467A-1FP | BroadR-Reach тесты на соответствие |
| N6468A-1FP | SFP+ тесты на соответствие |
| N6468A-7FP | QSFP+ матрица коммутатора |
| N6469A-1FP | Application eDP 1.4 валидация электрических параметров |
| N6470B-1FP | Thunderbolt 3 тесты на соответствие передатчика |
| N6472A-1FP | IEEE802.3bs/cd тесты на соответствие |
| N6472A-2FP | IEEE802.3bs/cd расширение функционала, тесты на соответствие |
| N6473A-1FP | OIF-CEI 4.0 тесты на соответствие |
| N6473A-2FP | Расширение функционала OIF-CEI 4.0 |
| N6474A-1FP | ONFI тесты на соответствие |
| N8801A-1FP | SATA/SAS декодирование протокола |
| N8802A-1FP | MIPI D-PHY декодирование протокола |
| N8803A-1FP | CAN/FlexRay ПО декодирования протокола |
| N8803C-1FP | CAN, LIN, FlexRay и CAN-FD декодирование и запуск |
| N8803C-2FP | Расширение функционала CAN, LIN, FlexRay с CAN-FD |
| N8805A-1FP | USB 3.0 декодирование протокола |
| N8806A-001 | MATLAB - стандартный пакет |
| N8806A-1FP | MATLAB и набор пользовательских пакетов |
| N8807A-1FP | DigRF v4 декодирование протокола |
| N8808A-1FP | UniPro декодирование протокола |
| N8809A-1FP | LLI декодирование протокола |
| N8812A-1FP | SVID декодирование протокола |
| N8814B-1FP | Ethernet KR тесты соответствия |
| N8814B-7FP | Ethernet KR управление матрицей коммутатора |
| N8815A-1FP | PCIe ПО декодирование протокола (1.0, 1.1, 2.0, 3.0) |
| N8816B-1FP | PCI Express 4.0 декодирование протокола (для 16G, 8G, 5G, and 2.5G) |
| N8817A-1FP | JTAG декодирование протокола |
| N8818A-1FP | Universal Flash Storage (UFS) декодирование протокола |
| N8819A-1FP | USB 3.0 SuperSpeed Inter-Chip (SSIC) декодирование протокола |
| N8820A-1FP | MIPI CSI-3 (M-PHY) декодирование протокола |
| N8821A-1FP | USB 3.1: 5 и 10 Gbps декодирование протоколов |
| N8823A-1FP | EZJIT функция полного анализа вертикального шума |
| N8824A-1FP | MIPI RFFE декодирование протокола |
| N8825A-1FP | 10/100 Ethernet запуск и декодирование шины |
| N8827A-1FP | Анализ Импульсной Амплитудной модуляции |
| N8828A-1FP | 40GBASE-CR4 и 100GBASE-CR10 тесты соответствия |
| N8828A-7FP | 40GBASE-CR4 и 100GBASE-CR10 управление матрицей коммутатора |
| N8829A-1FP | 100GBASE-KR4 тесты соответствия |
| N8829A-7FP | 100GBASE-KR4 коммутатор матрицы |
| N8830A-1FP | 100GBASE-CR4 тесты соответствия |
| N8830A-7FP | 100GBASE-CR4 управление матрицей |
| N8833A-1FP | Crosstalk Analysis Tool |
| N8835A-1FP | eSPI и Quad eSPI декодирование и запуск |
| N8836A-1FP | IEEE 802.3bs Draft PAM-4 измерения |
| N8836A-4FP | OIF-CEI 56G Draft PAM-4 измерения |
| N8837A-1FP | USB-PD декодирование и запуск |
| N8839A-1FP | Hybrid Memory Cube тесты соответствия |
| N8839A-7FP | Hybrid Memory Cube управление матрицей коммутатора |
| N8843A-1FP | I3C декодирование и запуск |
| N8845A-1FP | SPMI декодирование и запуск |
| N8847A-1FP | BroadR-Reach декодирование и запуск |
| N8848A-1FP | MIPI C-PHY декодирование и запуск |
| N8849A-1FP | SpaceWire декодирование и запуск |
| N8850A-1FP | Manchester декодирование и запуск |
| N8851A-1FP | 100GBASE-KR/CR 64b/66b и Link обучающий декодер |
| N8890A-1FP | Тесты соответствия матрицы коммутатора |
Модели
| Модели | Описание |
| DSAZ204A | Осциллограф семейства Infiniium, 20 ГГц, 200 Мвыб. |
| DSAZ254A | Осциллограф семейства Infiniium, 25 ГГц, 200 Мвыб. |
| DSAZ334A | Осциллограф семейства Infiniium, 33 ГГц, 200 Мвыб. |
| DSAZ504A | Осциллограф семейства Infiniium, 50 ГГц, 200 Мвыб. |
| DSAZ592A | Осциллограф семейства Infiniium, 59 ГГц, 200 Мвыб. |
| DSAZ594A | Осциллограф семейства Infiniium, 59 ГГц, 200 Мвыб. |
| DSAZ632A | Осциллограф семейства Infiniium, 63 ГГц, 200 Мвыб. |
| DSAZ634A | Осциллограф семейства Infiniium, 63 ГГц, 200 Мвыб. |
| DSOZ204A | Осциллограф семейства Infiniium, 20 ГГц, 100 Мвыб. |
| DSOZ254A | Осциллограф семейства Infiniium, 25 ГГц, 100 Мвыб. |
| DSOZ334A | Осциллограф семейства Infiniium, 33 ГГц, 100 Мвыб. |
| DSOZ504A | Осциллограф семейства Infiniium, 50 ГГц, 100 Мвыб. |
| DSOZ592A | Осциллограф семейства Infiniium, 59 ГГц, 100 Мвыб. |
| DSOZ594A | Осциллограф семейства Infiniium, 59 ГГц, 100 Мвыб. |
| DSOZ632A | Осциллограф семейства Infiniium, 63 ГГц, 100 Мвыб. |
| DSOZ634A | Осциллограф семейства Infiniium, 63 ГГц, 100 Мвыб. |
