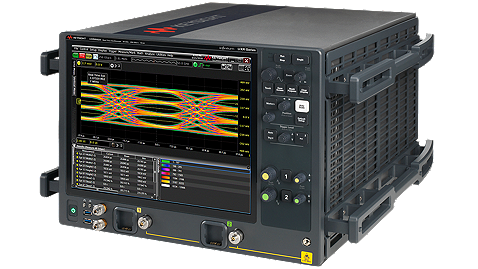

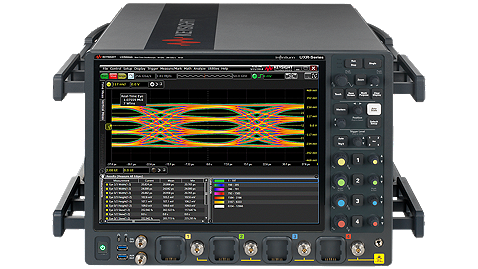

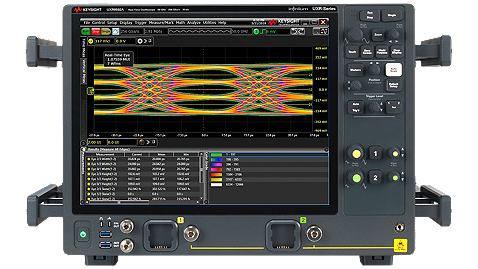

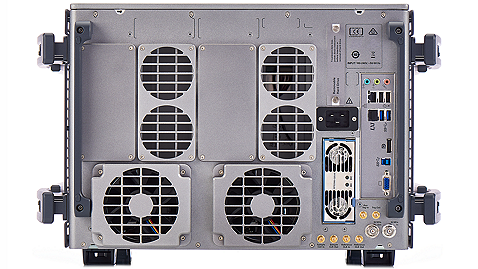

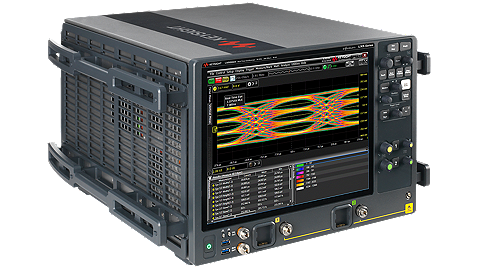

Осциллографы Keysight Infiniium UXR с полосой пропускания до 110 ГГц
Подробнее
Описание
Осциллографы Infiniium серии UXR
При разработке технологий нового поколения требуется контрольно-измерительное оборудование, обеспечивающее исключительно высокие показатели целостности сигнала. Недоступная ранее глубина анализа исследуемых устройств достигается за счет широчайшей полосы пропускания, большого эффективного числа разрядов (ENOB) и чрезвычайно низкого уровня собственных шумов. Передовые технологии Keysight позволяют справиться даже с самыми сложными измерительными и конструкторскими задачами.
- Достижение очередного технологического прорыва благодаря верхней границе полосы пропускания в режиме реального времени от 13 ГГц до 110 ГГц
- Поддержка перспективных стандартов модуляции благодаря 10-разрядному аналого-цифровому преобразователю (АЦП) и высокому значению эффективного числа разрядов (ENOB)
- Исключительно достоверное представление сигналов благодаря сверхнизкому значению уровня собственных шумов
- Снижение числа временных ошибок при измерении параметров когерентных модулированных оптических сигналов с двойной поляризацией благодаря четырем широкополосным измерительным каналам в одном приборе
Характеристики
| Model Number | Maximum Bandwidth | Input Connector | Maximum Sample Rate | Memory Depth per Channel | ||
| 4 Channels | 2 Channels | Standard | Maximum | |||
| UXR1104A | UXR1102A | 110 GHz | 1 mm | 256 GSa/s | 200 Mpts | 2 Gpts |
| UXR1004A | UXR1002A | 100 GHz | 1 mm | |||
| UXR0804A | UXR0802A | 80 GHz | 1 mm | |||
| UXR0704AP | UXR0702AP | 70 GHz | 1 mm | |||
| UXR0704A | UXR0702A | 70 GHz | 1.85 mm | |||
| UXR0594AP | UXR0592AP | 59 GHz | 1 mm | |||
| UXR0594A | UXR0592A | 59 GHz | 1.85 mm | |||
| UXR0504A | UXR0502A | 50 GHz | 1.85 mm | |||
| UXR0404AP | UXR0402AP | 40 GHz | 1 mm | |||
| UXR0404A | UXR0402A | 40 GHz | 1.85 mm | |||
| N/A | UXR0051AP | 5 GHz | 1 mm | |||
| UXR0254AP | UXR0252AP | 25 GHz | 1 mm | |||
| UXR0334A | N/A | 33 GHz | 3.5 mm | 128 GSa/s | ||
| UXR0254A | N/A | 25 GHz | 3.5 mm | |||
| UXR0204A | N/A | 20 GHz | 3.5 mm | |||
| UXR0164A | N/A | 16 GHz | 3.5 mm | |||
| UXR0134A | N/A | 13 GHz | 3.5 mm | |||
| UXR0104A | N/A | 10 GHz | 3.5 mm | |||
Документы
Keysight UXR Specification
6.5 Мб
Описание
| Опции | Описание |
| N2129BU-020 | Bandwidth upgrade – 4-Channel Infiniium UXR – 10 GHz to 13 GHz |
| N2129BU-003 | Bandwidth upgrade – 4-Channel Infiniium UXR – 13 GHz to 16 GHz |
| N2129BU-004 | Bandwidth upgrade – 4-Channel Infiniium UXR – 16 GHz to 20 GHz |
| N2129BU-005 | Bandwidth upgrade – 4-Channel Infiniium UXR – 20 GHz to 25 GHz |
| N2129BU-006 | Bandwidth upgrade – 4-Channel Infiniium UXR – 25 GHz to 33 GHz |
| N2129BU-007 | Bandwidth upgrade – 4-Channel Infiniium UXR – 33 GHz to 40 GHz |
| N2129BU-008 | Bandwidth upgrade – 2-Channel Infiniium UXR – 40 GHz to 50 GHz |
| N2129BU-009 | Bandwidth upgrade – 2-Channel Infiniium UXR – 50 GHz to 59 GHz |
| N2129BU-010 | Bandwidth upgrade – 2-Channel Infiniium UXR – 59 GHz to 70 GHz |
| N2129BU-011 | Bandwidth upgrade – 2-Channel Infiniium UXR – 70 GHz to 80 GHz |
| N2129BU-012 | Bandwidth upgrade – 2-Channel Infiniium UXR – 80 GHz to 100 GHz |
| N2129BU-013 | Bandwidth upgrade – 2-Channel Infiniium UXR – 100 GHz to 110 GHz |
| N2129BU-014 | Bandwidth upgrade – 4-Channel Infiniium UXR – 40 GHz to 50 GHz |
| N2129BU-015 | Bandwidth upgrade – 4-Channel Infiniium UXR – 50 GHz to 59 GHz |
| N2129BU-016 | Bandwidth upgrade – 4-Channel Infiniium UXR – 59 GHz to 70 GHz |
| N2129BU-017 | Bandwidth upgrade – 4-Channel Infiniium UXR – 70 GHz to 80 GHz |
| N2129BU-018 | Bandwidth upgrade – 4-Channel Infiniium UXR – 80 GHz to 100 GHz |
| N2129BU-019 | Bandwidth upgrade – 4-Channel Infiniium UXR – 100 GHz to 110 GHz |
| N2157A-011 | Bandwidth upgrade – 2-Channel 25 GHz UXR AP model to 40 GHz UXR AP model |
| N2157A-013 | Bandwidth upgrade – 2-Channel 40 GHz UXR AP model to 59 GHz UXR AP model |
| N2157A-015 | Bandwidth upgrade – 2-Channel 59 GHz UXR AP model to 70 GHz UXR AP model |
| N2157A-017 | Bandwidth upgrade – 2-Channel 70 GHz UXR AP model to 80 GHz UXR A model |
| N2157A-012 | Bandwidth upgrade – 4-Channel 25 GHz UXR AP model to 40 GHz UXR AP model |
| N2157A-014 | Bandwidth upgrade – 4-Channel 40 GHz UXR AP model to 59 GHz UXR AP model |
| N2157A-016 | Bandwidth upgrade – 4-Channel 59 GHz UXR AP model to 70 GHz UXR AP model |
| N2157A-018 | Bandwidth upgrade – 4-Channel 70 GHz UXR AP model to 80 GHz UXR A model |
| N2129BU-030 | Upgrade from 2 channels to 4 channels – for 40 GHz Infiniium UXR |
| N2129BU-031 | Upgrade from 2 channels to 4 channels – for 50 GHz Infiniium UXR |
| N2129BU-032 | Upgrade from 2 channels to 4 channels – for 59 GHz Infiniium UXR |
| N2129BU-033 | Upgrade from 2 channels to 4 channels – for 70 GHz Infiniium UXR |
| N2129BU-034 | Upgrade from 2 channels to 4 channels – for 80 GHz Infiniium UXR |
| N2129BU-035 | Upgrade from 2 channels to 4 channels – for 100 GHz Infiniium UXR |
| N2129BU-036 | Upgrade from 2 channels to 4 channels – for 110 GHz Infiniium UXR |
| N2166A | Upgrade 1 channel 5 GHz Infiniium UXR AP model to 2 Channel 25 GHz AP model |
Модели
| Модели | Описание |
| UXR1104A | Осциллограф серии Infiniium UXR, 110 ГГц, 4 канала |
| UXR1102A | Осциллограф серии Infiniium UXR, 110 ГГц, 2 канала |
| UXR1004A | Осциллограф серии Infiniium UXR, 100 ГГц, 4 канала |
| UXR1002A | Осциллограф серии Infiniium UXR, 100 ГГц, 2 канала |
| UXR0804A | Осциллограф серии Infiniium UXR, 80 ГГц, 4 канала |
| UXR0802A | Осциллограф серии Infiniium UXR, 80 ГГц, 2 канала |
| UXR0704AP | Осциллограф серии Infiniium UXR, 70 ГГц, 4 канала, входные разъемы 1 мм |
| UXR0702AP | Осциллограф серии Infiniium UXR, 70 ГГц, 4 канала, входные разъемы 1 мм |
| UXR0704A | Осциллограф серии Infiniium UXR, 70 ГГц, 4 канала |
| UXR0702A | Осциллограф серии Infiniium UXR, 70 ГГц, 2 канала |
| UXR0594AP | Осциллограф серии Infiniium UXR, 59 ГГц, 4 канала, входные разъемы 1 мм |
| UXR0592AP | Осциллограф серии Infiniium UXR, 59 ГГц, 2 канала, входные разъемы 1 мм |
| UXR0594A | Осциллограф серии Infiniium UXR, 59 ГГц, 4 канала |
| UXR0592A | Осциллограф серии Infiniium UXR, 59 ГГц, 2 канала |
| UXR0504A | Осциллограф серии Infiniium UXR, 50 ГГц, 4 канала |
| UXR0502A | Осциллограф серии Infiniium UXR, 50 ГГц, 4 канала |
| UXR0404AP | Осциллограф серии Infiniium UXR, 40 ГГц, 4 канала, входные разъемы 1 мм |
| UXR0402AP | Осциллограф серии Infiniium UXR, 40 ГГц, 2 канала, входные разъемы 1 мм |
| UXR0404A | Осциллограф серии Infiniium UXR, 40 ГГц, 4 канала |
| UXR0402A | Осциллограф серии Infiniium UXR, 40 ГГц, 2 канала |
| UXR0254AP | Осциллограф серии Infiniium UXR, 25 ГГц, 4 канала, входные разъемы 1 мм |
| UXR0254AP | Осциллограф серии Infiniium UXR, 25 ГГц, 2 канала, входные разъемы 1 мм |
| UXR0051AP | Осциллограф серии Infiniium UXR, 5 ГГц, 2 канала, входные разъемы 1 мм |
| UXR0334A | Осциллограф серии Infiniium UXR, 33 ГГц, 4 канала |
| UXR0254A | Осциллограф серии Infiniium UXR, 25 ГГц, 4 канала |
| UXR0204A | Осциллограф серии Infiniium UXR, 20 ГГц, 4 канала |
| UXR0164A | Осциллограф серии Infiniium UXR, 16 ГГц, 4 канала |
| UXR0134A | Осциллограф серии Infiniium UXR, 13 ГГц, 4 канала |
| UXR0104A | Осциллограф серии Infiniium UXR, 10 ГГц, 4 канала |
