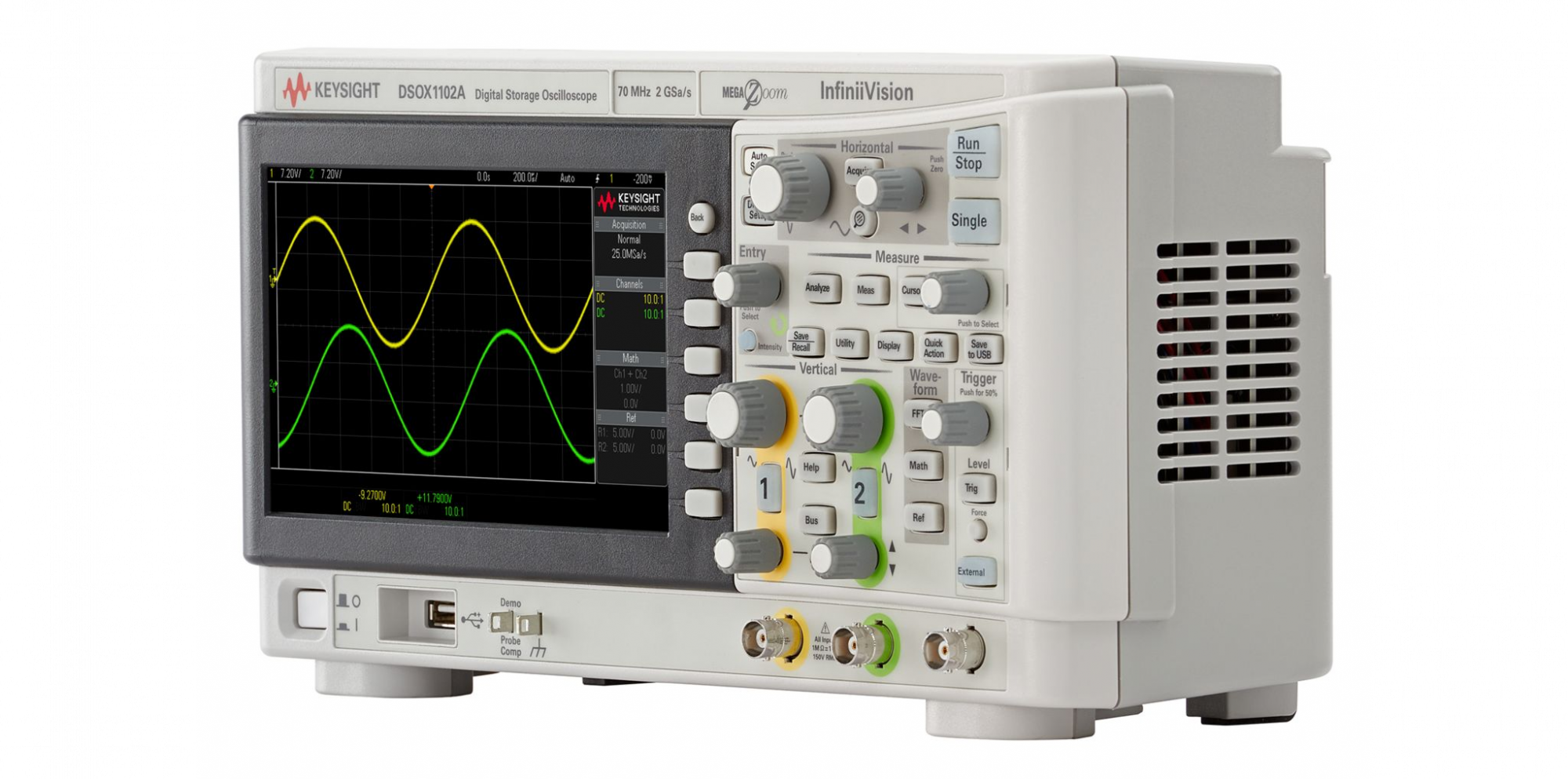

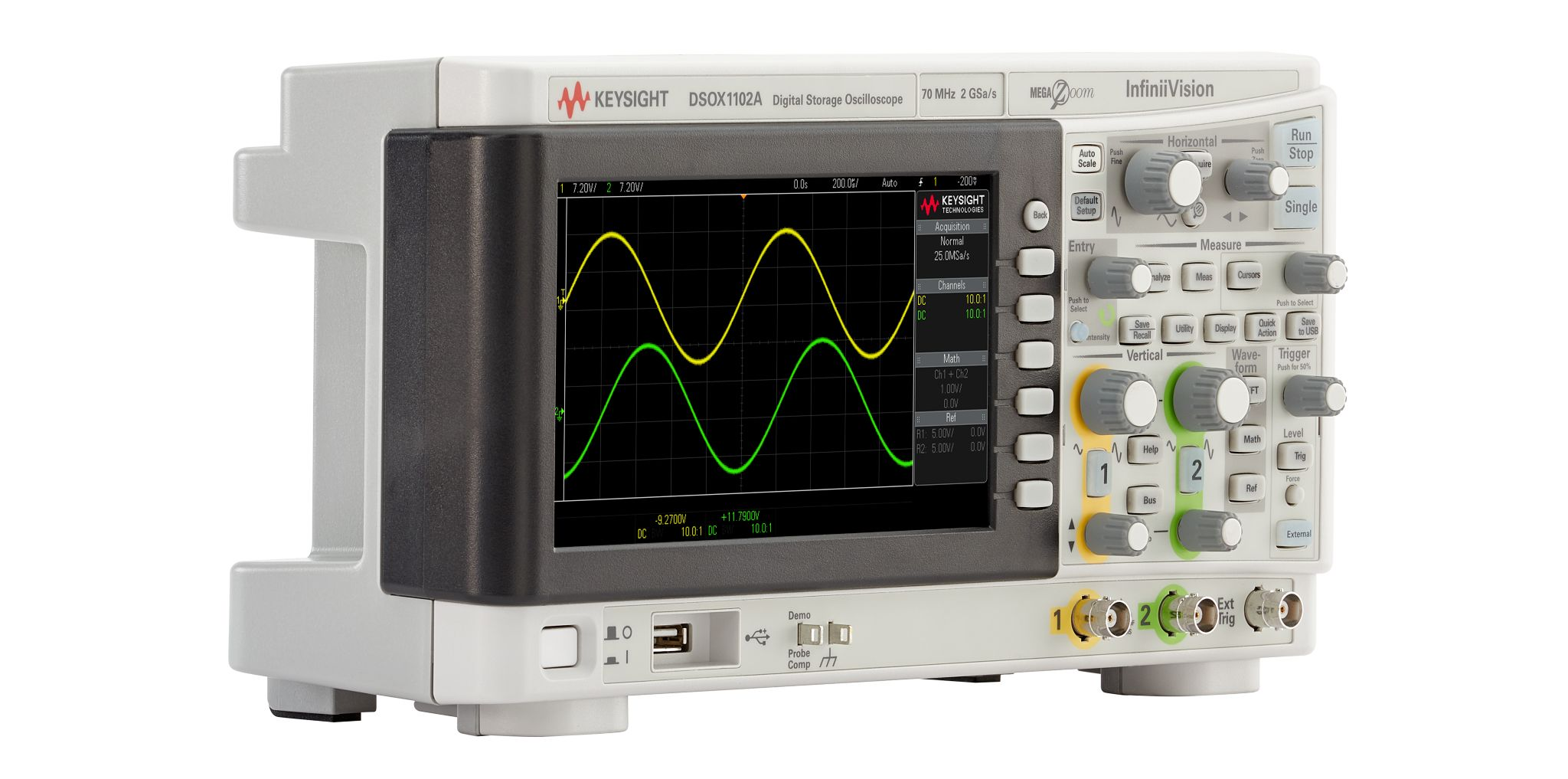

Осциллографы Keysight серии InfiniiVision 1000X с верхней границей полосы пропускания от 50 МГц до 200 МГц
Подробнее
Описание
Осциллографы InfiniiVision 1000 серии X – это приборы начального уровня с расширенными возможностями и специальным ПО для дистанционного управления и регистрации данных. Объединяя функции шести приборов в одном корпусе, осциллограф является членом семейства Keysight Smart Bench Essentials, в состав которого входят четыре уникальных прибора с одним мощным графическим интерфейсом. Гарантированная достоверность результатов измерений, поскольку в осциллографах серии 1000X используются те же передовые технологии Keysight, что и в других осциллографах InfiniiVision. В итоге вы получите осциллограф начального уровня, который позволяет выполнять измерения на профессиональном уровне.
- Программное обеспечение PathWave BenchVue oscilloscope для дистанционного управления, регистрации данных и автоматизированного тестирования
- Верхняя граница полосы пропускания от 50 МГц до 200 МГц
- Скорость обновления сигналов на экране 200 000 осциллограмм/с позволяет увидеть больше подробностей
- Упрощение подготовки и проведения лабораторных работ благодаря бесплатному комплекту учебных материалов и встроенному набору стандартных обучающих сигналов
- Одновременное использование до 4 аналоговых каналов
- Быстрое обучение работе с осциллографом с помощью встроенной справочной системы и обучающих сигналов
- Расширенные возможности по анализу сигналов с использованием тестирования на соответствие маске, математических операций, быстрого преобразования Фурье, представления сигналов аналоговых шин, запуска по протоколу и декодирования данных последовательных шин
Характеристики
| Технические характеристики | EDUX1052A | EDUX1052G | DSOX1202A | DSOX1202G | DSOX1204A | DSOX1204G |
| Полоса пропускания | 50 МГц | 70, 100, 200 МГц | ||||
| Число каналов | 2 канала + внешний цифровой канал | 4 канала | ||||
| Память | 200 000 точек | 2 млн точек | ||||
| Макс. частота дискретизации | 1 Гвыб/с | 2 Гвыб/с | ||||
| Встроенные приборы | Генератор WaveGen (входит в стандартную комплектацию только моделей EDUX1052G, DSOX1202G и DSOX1204G), запуск по сигналам и аппаратное декодирование данных последовательных шин, анализатор АЧХ (только в моделях EDUX1052G, DSOX1202G и DSOX1204G), цифровой вольтметр и частотомер | |||||
|
Диаграммы Боде (анализ частотной характеристики) |
Нет | Стандартная конфигурация | Нет | Стандартная конфигурация | Нет | Стандартная конфигурация |
| Тестирование по маске | Нет | Стандартная функция (200 000 изм./с) | ||||
|
Анализ сигналов последовательных шин (стандартная функция) |
I2C, RS232/UART | I2C, SPI, RS232/UART, CAN, LIN | ||||
Документы
Описание
| Опции | Описание |
| DSOX1B7T102 | Расширение полосы пропускания с 70 МГц до 100 МГц для DSOX1102G |
| D1200BW1A | Расширение полосы пропускания с 70 МГц до 100 МГц для DSOX120X моделей |
| D1200BW2A | Расширение полосы пропускания с 70 МГц до 200 МГц для DSOX120X моделей |
| DSOX1AUTO | Запуск и анализ последовательных шин данных CAN, LIN |
| DSOX1EMBD | Запуск и анализ последовательных шин данных I2C, SPI |
| DSOX1000-AKT | Русскоязычная интерфейсная накладка на фронтальную панель осциллографа |
Модели
| Модели | Описание |
| DSOX1102A | Осциллограф: 70/100 МГц, 2 аналоговых канала |
| DSOX1102G | Осциллограф: 70/100 МГц, 2 аналоговых канала |
| EDUX1002A | Осциллограф: 50 МГц, 2 аналоговых канала |
| EDUX1002G | Осциллограф: 50 МГц, 2 аналоговых канала |
| DSOX1204A | Осциллограф: 70 МГц, 4 аналоговых канала (апгрейд до 200 МГц) |
| DSOX1204G | Осциллограф: 70 МГц, 4 аналоговых канала, встроенный WaveGen (апгрейд до 200 МГц) |
