Осциллографы Keysight InfiniiVision 3000A серии X с верхней границей полосы пропускания от 100 МГц до 1 ГГц
Подробнее
Описание

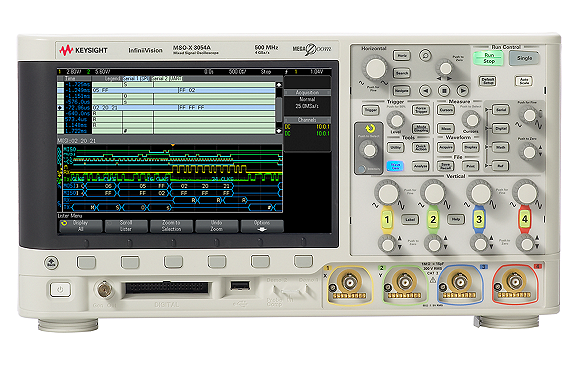

Осциллографы InfiniiVision 3000A серии X
Цифровые осциллографы и осциллографы смешанных сигналов с полосой пропускания от 100 МГц до 1 ГГц, большим экраном, глубокой памятью, генератором сигналов, высочайшей скоростью обновления сигналов и возможностью анализа сигналов последовательных шин.
Решение самых сложных измерительных задач благодаря широким функциональным возможностям прибора
- Модели цифровых осциллографов (DSO) и осциллографов смешанных сигналов (MSO) с верхней границей полосы пропускания от 100 МГц до 1 ГГц
- Отображение коррелированных во времени цифровых сигналов с помощью 16 встроенных цифровых каналов (в моделях осциллографов смешанных сигналов)
- Модулирование сигналов в самом осциллографе с помощью опции генератора сигналов стандартной/произвольной формы WaveGen с диапазоном частот 20 МГц (опция)
- Быстрое определение параметров сигналов с помощью встроенного 3-разрядного цифрового вольтметра и 5-разрядного частотомера (опция)
- Сокращение времени анализа сигналов последовательных шин с помощью опций аппаратного декодирования протоколов последовательных шин CAN, LIN, I²C, SPI, RS232 и др.
- Защита инвестиций за счет возможности полной модернизации прибора
Характеристики
| Модели осциллографов | 3012А | 3014A | 3024A | 3032A | 3034A | 3052A | 3054A | 3102A | 3104A | |
| Полоса пропускания (–3 дБ) | 100 МГц | 200 МГц | 350 МГц | 500 МГц | 1 ГГц | |||||
| Время нарастания/спада ПХ (10-90%) | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1 нс | ≤ 700 пс | ≤ 450 пс | |||||
| Входные каналы | DSOX | 2 | 4 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| MSOX | 2 + 16 | 4 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | |
| Макс. частота дискретизации | 4 Гвыб/с в режиме чередования (половина каналов); 2 Гвыб/с (все каналы) | 5 Гбайт/с (1/2 каналов); 2,5 Гбайт/с (все каналы) | ||||||||
| Макс. глубина памяти | 2 Мвыб (станд. комплектация), 4 Мвыб (опция DSOX3MEMUP); режим сегментированной памяти (опция) | |||||||||
| Дисплей | цветной ЖК-дисплей WVGA, 8,5 дюймов (21,6 см); разрешение 800 х 480, 64 уровня яркости | |||||||||
| Макс. скорость обновления сигналов | > 1 000 000 осциллограмм/с | |||||||||
| Разрешение по вертикали | 8 бит (до 12 бит с усреднением) | |||||||||
| Коэффициенты отклонения | От 1 мВ/дел до 5 В/дел (1 МОм и 50 Ом) | От 1 мВ/дел до 5 В/дел (1 МОм) до 1 В (50 Ом) | ||||||||
| Встроенные измерительные приборы | осциллограф, генератор сигналов стандартной/произвольной формы, анализатор протоколов (опции аппаратного запуска по сигналам и декодирования протоколов последовательных шин), встроенный 3-разрядный вольтметр и встроенный 5-разрядный частотомер , встроенный 3-разрядный вольтметр, встроенный 8-разрядный частотомер и сумматор, дополнительные цифровые каналы (MSO) | |||||||||
| Ограничение полосы пропускания | Приблизительно 20 МГц (по выбору) | |||||||||
| Макс. входное напряжение | С пробником 10:1: 300 В (СКЗ); 3000A/T: 300 В (СКЗ), 400 В (пик.), динамическое перенапряжение: 1,6 кВ (пик.); M924XA: 135 В (СКЗ) | |||||||||
| Входной импеданс | 1 MОм ± 1% (14 пФ) или 50 Ом ± 1,5% (по выбору) | |||||||||
| Коэффициенты развёртки | От 5 нс/дел до 50 с/дел | От 2 нс/дел до 50 с/дел | От 1 нс/дел до 50 с/дел | От 500 пс/дел до 50 с/дел | ||||||
| Погрешность временной шкалы | 25 х 10-6 ± фактор старения (5 х 10-6 за год) | |||||||||
| Виды запуска | по перепаду, двум последовательным перепадам, длительности импульса, кодовому слову, по любому из выбранных перепадов, нарушению времени нарастания/спада, N-му перепаду пакета, вырожденному импульсу, нарушению времени установления/ удержания, видеосигналу, видеосигналам стандартов телевидения высокой чёткости HDTV, сигналам шин ARINC 429, CAN, FlexRay, I2C, I2S, LIN, MIL-STD 1553, SPI, UART/RS-232/422/485 | |||||||||
| Интерфейсы ввода-вывода | в стандартной комплектации - порт устройства USB (1 шт.), хост-порт USB (2 шт.); опции: GPIB, LAN, VGA | |||||||||
| Габаритные размеры (Ш х В х Г) | 38,1 см x 20,4 см x 14,1 см; | |||||||||
| Масса | 3,85 кг | |||||||||
Документы
Описание
| Опции | Описание |
| DSOX3BW32 | Опция расширения полосы пропускания со 100 до 350 МГц, 2 канала |
| DSOX3BW34 | Опция расширения полосы пропускания с 200 до 350 МГц, 4 канала |
| DSOX3BW12 | Опция расширения полосы пропускания с 500 МГц до 1 ГГц, 2 канала |
| DSOX3BW14 | Опция расширения полосы пропускания с 500 МГц до 1 ГГц, 4 канала |
| DSOX3BW24 | Опция расширения полосы пропускания со 100 до 200 МГц, 4 канала |
| DSOX3BW52 | Опция расширения полосы пропускания с 350 до 500 МГц, 2 канала |
| DSOX3BW54 | Опция расширения полосы пропускания с 350 до 500 МГц, 4 канала |
| DSOX3MSO | Модернизация до осциллографа смешанных сигналов (Добавление 16 цифровых каналов логического анализатора для моделей с полосой пропускания 500 МГц и ниже) |
| DSOXPERFMSO | Модернизация до осциллографа смешанных сигналов (Добавление 16 цифровых каналов логического анализатора для моделей с полосой пропускания 1 ГГц) |
Модели
| Модели | Описание |
| DSOX3012A | Цифровой осциллограф, 100 МГц, 4 Гвыб/с, 4 Мвыб, 2 канала |
| DSOX3014A | Цифровой осциллограф, 100 МГц, 4 Гвыб/с, 4 Мвыб, 4 канала |
| DSOX3024A | Цифровой осциллограф, 200 МГц, 4 Гвыб/с, 4 Мвыб, 4 канала |
| DSOX3032A | Цифровой осциллограф, 350 МГц, 4 Гвыб/с, 4 Мвыб, 2 канала |
| DSOX3034A | Цифровой осциллограф, 350 МГц, 4 Гвыб/с, 4 Мвыб, 4 канала |
| DSOX3052A | Цифровой осциллограф, 500 МГц, 4 Гвыб/с, 4 Мвыб, 2 канала |
| DSOX3054A | Цифровой осциллограф, 500 МГц, 4 Гвыб/с, 4 Мвыб, 4 канала |
| DSOX3102A | Цифровой осциллограф, 1 ГГц, 5 Гвыб/с, 4 Мвыб, 2 канала |
| DSOX3104A | Цифровой осциллограф, 1 ГГц, 5 Гвыб/с, 4 Мвыб, 4 канала |
| MSOX3012A | Осциллограф смешанных сигналов, 100 МГц, 4 Гвыб/с, 4 Мвыб, 2+16 каналов |
| MSOX3014A | Осциллограф смешанных сигналов, 100 МГц, 4 Гвыб/с, 4 Мвыб, 4+16 каналов |
| MSOX3024A | Осциллограф смешанных сигналов, 200 МГц, 4 Гвыб/с, 4 Мвыб, 4+16 каналов |
| MSOX3032A | Осциллограф смешанных сигналов, 350 МГц, 4 Гвыб/с, 4 Мвыб, 2+16 каналов |
| MSOX3034A | Осциллограф смешанных сигналов, 350 МГц, 4 Гвыб/с, 4 Мвыб, 4+16 каналов |
| MSOX3052A | Осциллограф смешанных сигналов, 500 МГц, 4 Гвыб/с, 4 Мвыб, 2+16 каналов |
| MSOX3054A | Осциллограф смешанных сигналов, 500 МГц, 4 Гвыб/с, 4 Мвыб, 4+16 каналов |
| MSOX3102A | Осциллограф смешанных сигналов, 1 ГГц, 5 Гвыб/с, 4 Мвыб, 2+16 каналов |
| MSOX3104A | Осциллограф смешанных сигналов, 1 ГГц, 5 Гвыб/с, 4 Мвыб, 4+16 каналов |
