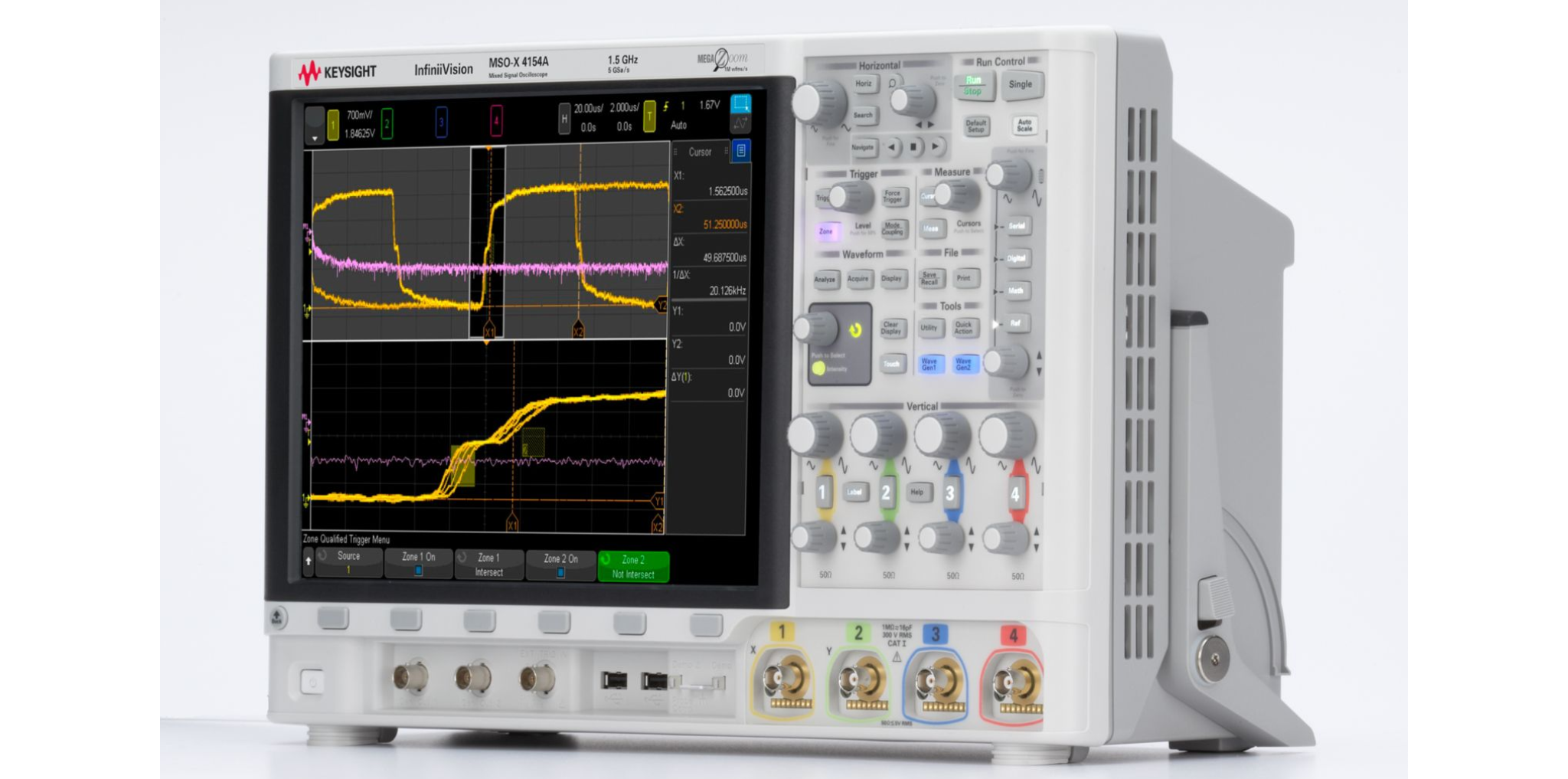

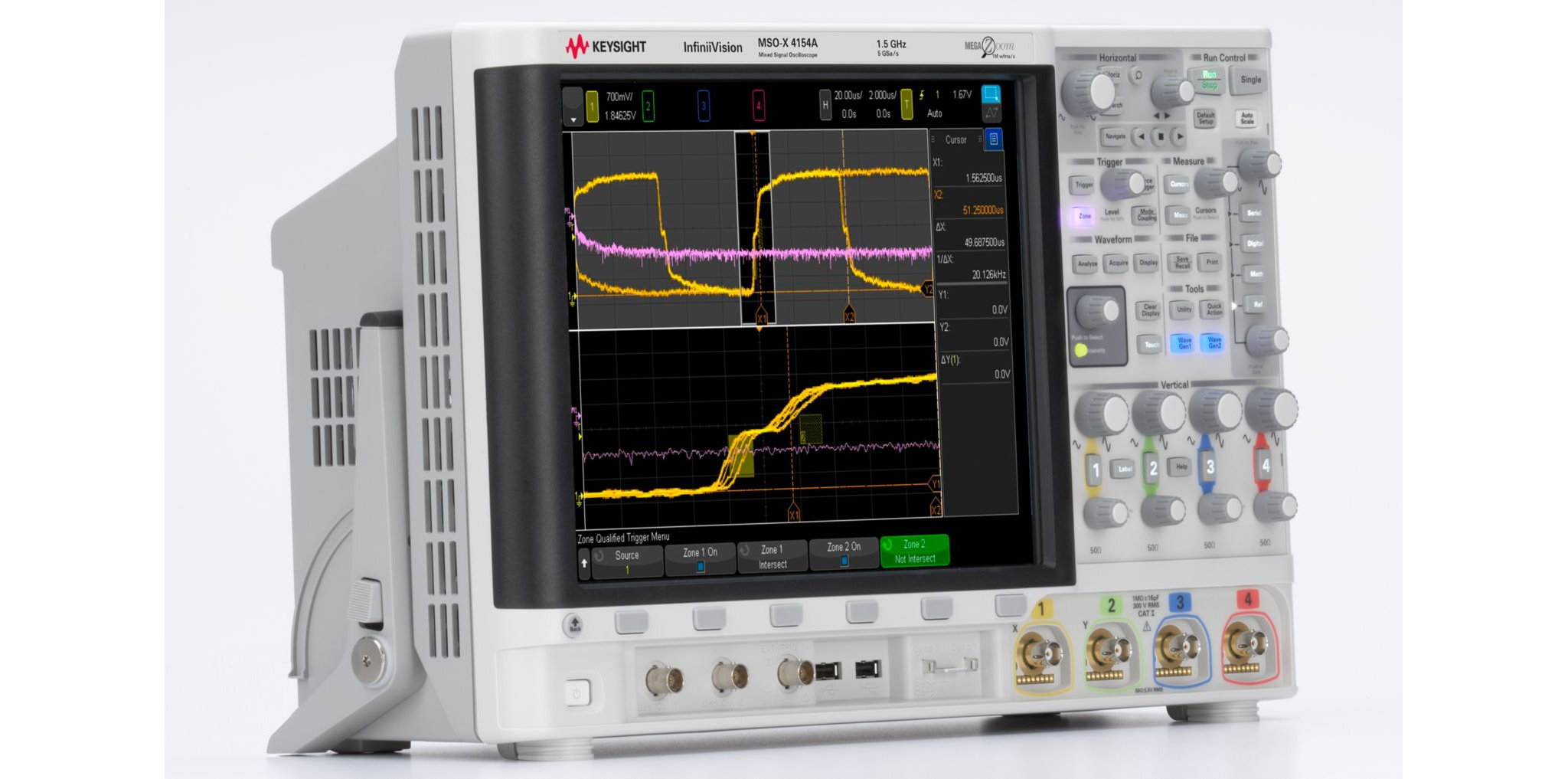

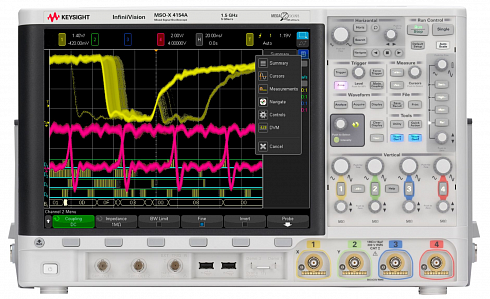

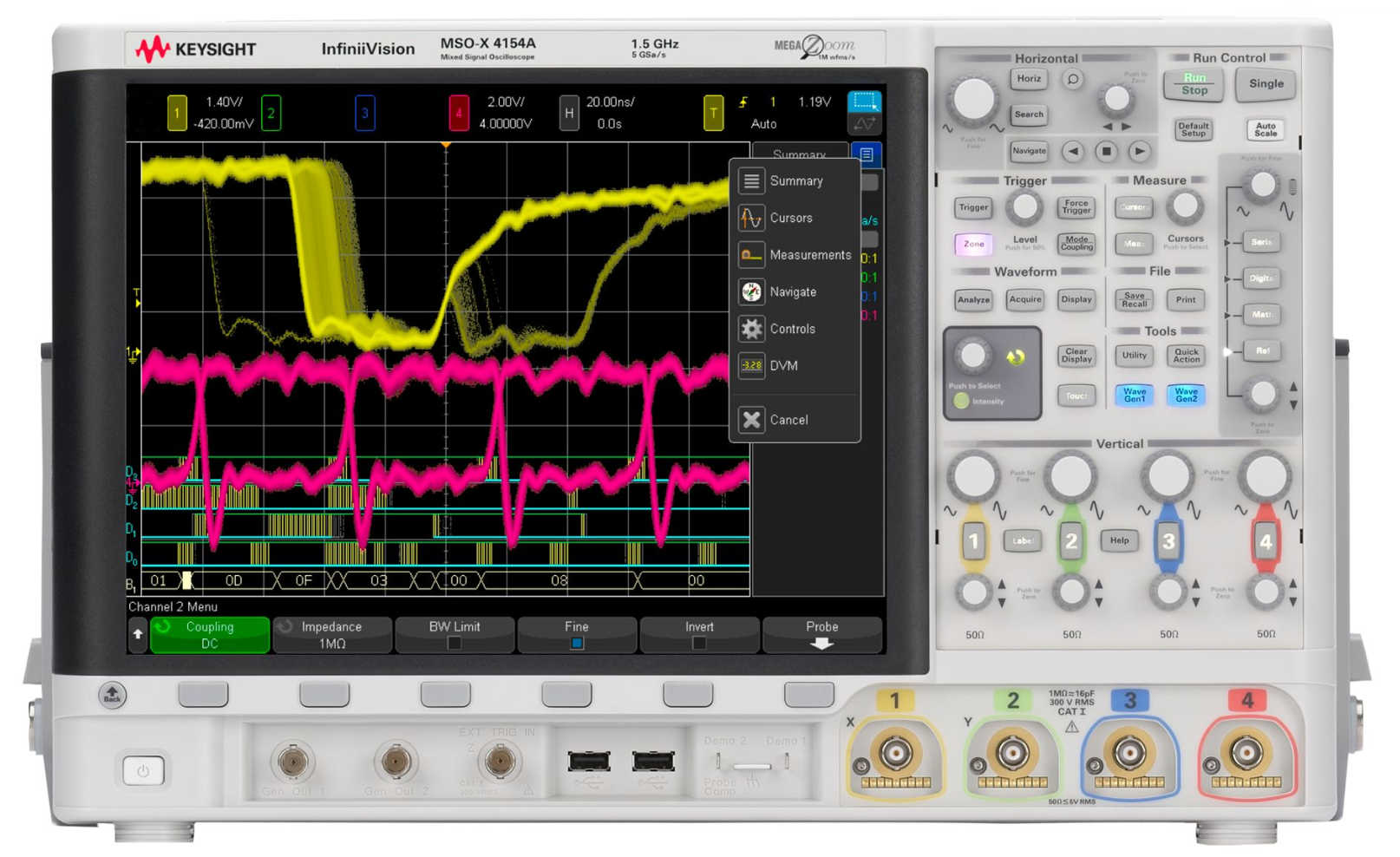

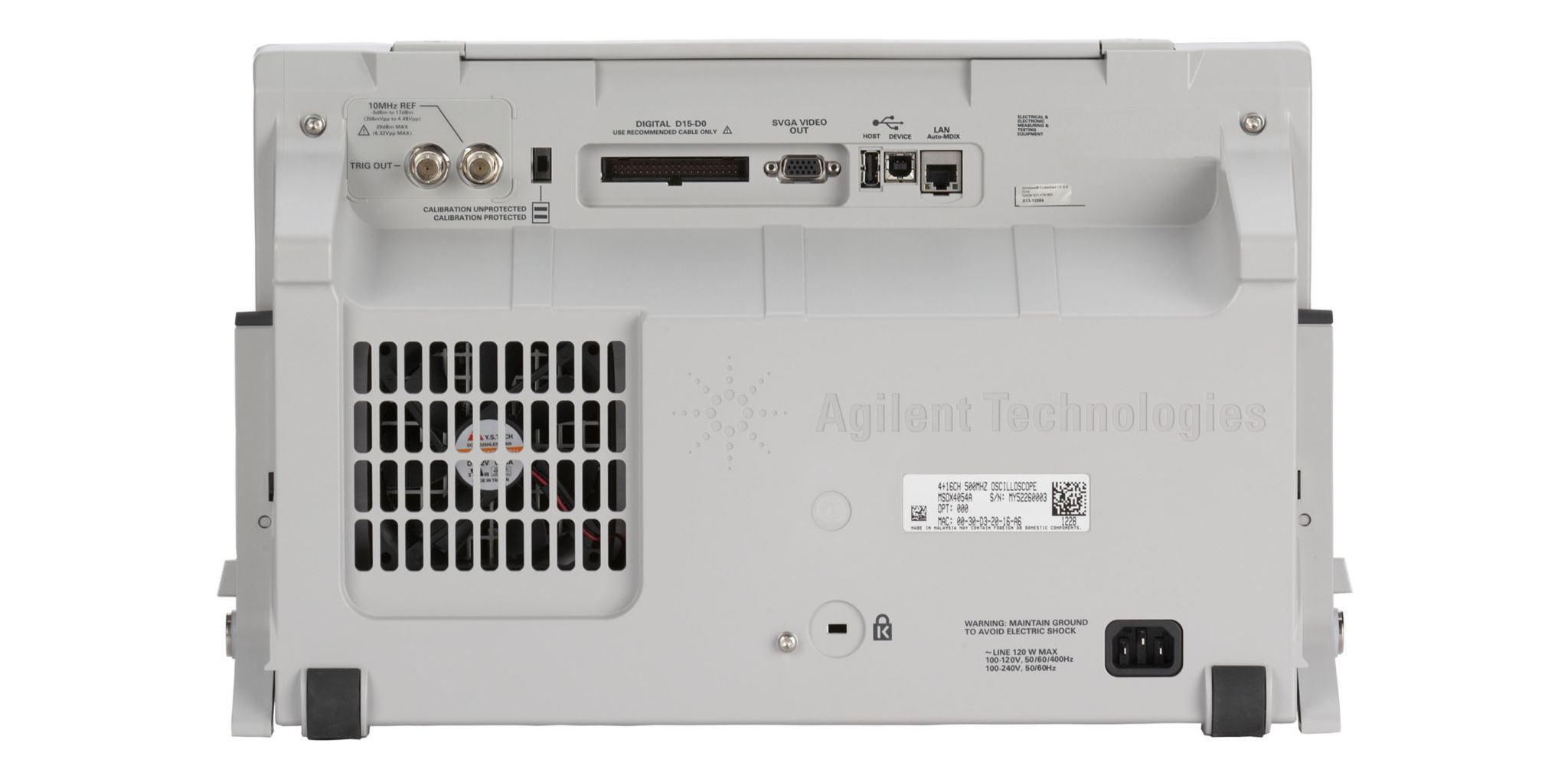

Осциллографы Keysight серии InfiniiVision 4000X с верхней границей полосы пропускания от 200 МГц до 1,5 ГГц
Подробнее
Описание
Осциллографы Keysight серии InfiniiVision 4000X воплощают в себе технологии нового поколения и обеспечивают скорость обновления сигналов на экране в 20 раз выше, чем аналогичные приборы других производителей. Большой емкостной сенсорный дисплей с диагональю 30,7 см (12,1 дюйма) в сочетании с инновационной аппаратной функцией запуска касанием по выделенной зоне позволяет легко захватывать и просматривать исследуемые сигналы. Осциллографы серии 4000X обеспечивают уверенный захват даже очень редких глитчей и отображение мельчайших подробностей сигнала.
- Верхняя граница полосы пропускания от 200 МГц до 1,5 ГГц
- Выделение сигналов за считанные секунды с помощью уникальной функции запуска касанием по выделенной зоне
- Интуитивно понятный пользовательский интерфейс на основе емкостного сенсорного дисплея с диагональю 12,1 дюйма (30,7 см) обеспечивает удобство работы и позволяет сократить время тестирования
- Более детальный анализ сигналов благодаря скорости обновления сигналов на экране 1 000 000 осциллограмм в секунду
- Сокращение времени анализа последовательных сигналов с помощью опций аппаратного декодирования протоколов последовательных шин
Большой сенсорный экран в сочетании с широкими функциональными возможностями обеспечивает более глубокий анализ сигналов:
- Функция запуска касанием по выделенной зоне существенно упрощает настройку запуска. Просто нарисуйте пальцем на экране прямоугольник вокруг сигнала, по которому требуется осуществлять запуск.
- Расширение функциональных возможностей за счет опций встроенных приборов: осциллографа, анализатора частотной характеристики, логического анализатора / осциллографа смешанных сигналов (модели MSO), анализатора протоколов последовательных шин, двухканального генератора сигналов произвольной формы WaveGen, цифрового вольтметра и частотомера.
- Захват очень редких глитчей благодаря скорости обновления сигналов на экране 1 000 000 осциллограмм в секунду
- Защита инвестиций за счет возможности полной модернизации в любое время, включая расширение полосы пропускания, интеграцию функций нескольких приборов в одном корпусе и использование наиболее современных прикладных программ
- Автоматизация испытаний и сбора данных с помощью стандартного программного обеспечения BenchVue
Характеристики
| Технические характеристики | 4022A | 4024A | 4032A | 4034A | 4052A | 4054A | 4104A | 4154A | |
| Полоса пропускания | 200 МГц | 350 МГц | 500 МГц | 1 ГГц | 1,5 ГГц | ||||
| Число каналов | DSOX | 2 | 4 | 2 | 4 | 2 | 4 | 4 | 4 |
| MSOX | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | 2 + 16 | 4 + 16 | 4 + 16 | 4 + 16 | |
| Память | 4 Мвыб и сегментированная память в стандартной конфигурации | ||||||||
| Макс. частота дискретизации | 5 Гвыб/с (половина каналов), 2,5 Гвыб/с (все каналы) | ||||||||
| Встроенные приборы | Логические каналы, цифровой вольтметр, двухканальный генератор сигналов стандартной/произвольной формы WaveGen, анализатор АЧХ (диаграмм Боде), аппаратный 8-разрядный частотомер и анализатор сигналов последовательных шин | ||||||||
| Время нарастания (по уровню 10–90 %) | ≤ 1,75 нс | ≤ 1 нс | ≤ 700 пс | ≤ 450 пс | ≤ 300 пс | ||||
| Опции анализа сигналов последовательных шин | I2C, SPI, UART/RS232, CAN/CAN FD/CAN-dbc, LIN/LIN на уровне символов, SENT, FlexRay, I2S, MIL-STD1553, CXPI, ARINC429, USB 2.0, Manchester / NRZ, USB 2.0, USB PD | ||||||||
| Запуск | Касанием участка осциллограммы, по фронту, по двум последовательным фронтам, по длительности импульса, по кодовому слову, по логической функции ИЛИ, по времени нарастания/спада, по N-му импульсу в пакете, по ранту, по времени установления и удержания, по видеосигналу (HDTV) (опция) и сигналам последовательных шин (опция). | ||||||||
Документы
Описание
| Опции | Описание |
| DSOX4COMP | Запуск и анализ последовательных шин данных RS232/422/485/UART |
| DSOX4CXPI | Запуск и анализ CXPI |
| DSOX4EMBD | Запуск и анализ последовательных шин данных I2C, SPI |
| DSOX4FLEX | Запуск и анализ последовательных шин данных Flexray |
| DSOX4FRA | Частотный анализ для серии 4000 X |
| DSOX4MASK | Тестирование по маске для серии 4000 X |
| DSOX4NFC | Автоматизированный тест NFC, запуск |
| DSOX4NRZ | Запуск и анализ по протоколу Manchester/NRZ |
| DSOX4PWR | Анализ мощности для серии 4000 X |
| DSOX4SENSOR | Запуск и анализ SENT (Single Edge Nibble Transmission) |
| DSOX4UPD | Запуск и анализ USB-PD для серии 4000 X |
| DSOX4USBFL | Запуск и анализ Full/ Low USB 2.0 |
| DSOX4USBH | Запуск и анализ USB 2.0 Hi-Speed |
| DSOX4USBSQ | Анализ качества сигнала USB 2.0 |
| DSOX4VID | Расширенный анализ Видео/ТВ сигналов для серии 4000 X |
| DSOX4WAVEGEN2 | Wavegen 2-х канальный 20 МГц генератор функций |
| DSOX4000-AKT | Русскоязычная интерфейсная накладка на фронтальную панель осциллографа |
| MSOX4000-AKT | Русскоязычная интерфейсная накладка на фронтальную панель осциллографа |
Модели
| Модели | Описание |
| DSOX4022A | Осциллограф 200 МГц, 2 аналоговых канала |
| DSOX4024A | Осциллограф 200 МГц, 4 аналоговых канала |
| DSOX4032A | Осциллограф 350 МГц, 2 аналоговых канала |
| DSOX4034A | Осциллограф 350 МГц, 4 аналоговых канала |
| DSOX4052A | Осциллограф 500 МГц, 2 аналоговых канала |
| DSOX4054A | Осциллограф 500 МГц, 4 аналоговых канала |
| DSOX4104A | Осциллограф 1 ГГц, 4 аналоговых канала |
| DSOX4154A | Осциллограф 1,5 ГГц, 4 аналоговых канала |
| MSOX4022A | Осциллограф смешанных сигналов: 200 МГц, 2 аналоговых и 16 цифровых каналов |
| MSOX4024A | Осциллограф смешанных сигналов: 200 МГц, 4 аналоговых и 16 цифровых каналов |
| MSOX4032A | Осциллограф смешанных сигналов: 350 МГц, 2 аналоговых и 16 цифровых каналов |
| MSOX4034A | Осциллограф смешанных сигналов: 350 МГц, 4 аналоговых и 16 цифровых каналов |
| MSOX4052A | Осциллограф смешанных сигналов: 500 МГц, 2 аналоговых и 16 цифровых каналов |
| MSOX4054A | Осциллограф смешанных сигналов: 500 МГц, 4 аналоговых и 16 цифровых каналов |
| MSOX4104A | Осциллограф смешанных сигналов: 1 ГГц, 4 аналоговых и 16 цифровых каналов |
| MSOX4154A | Осциллограф смешанных сигналов: 1,5 ГГц, 4 аналоговых и 16 цифровых каналов |
