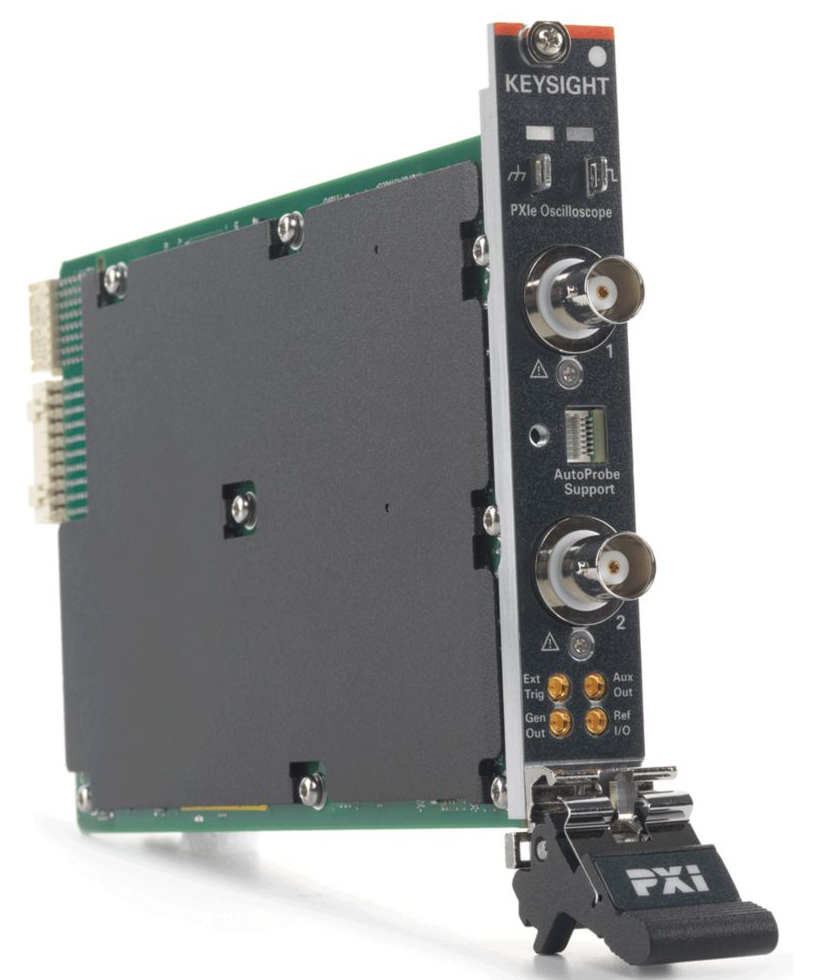

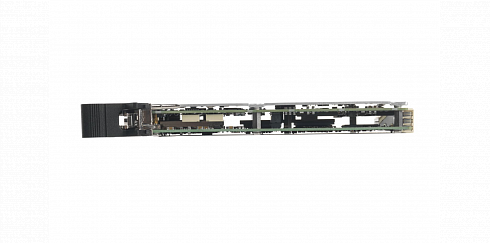

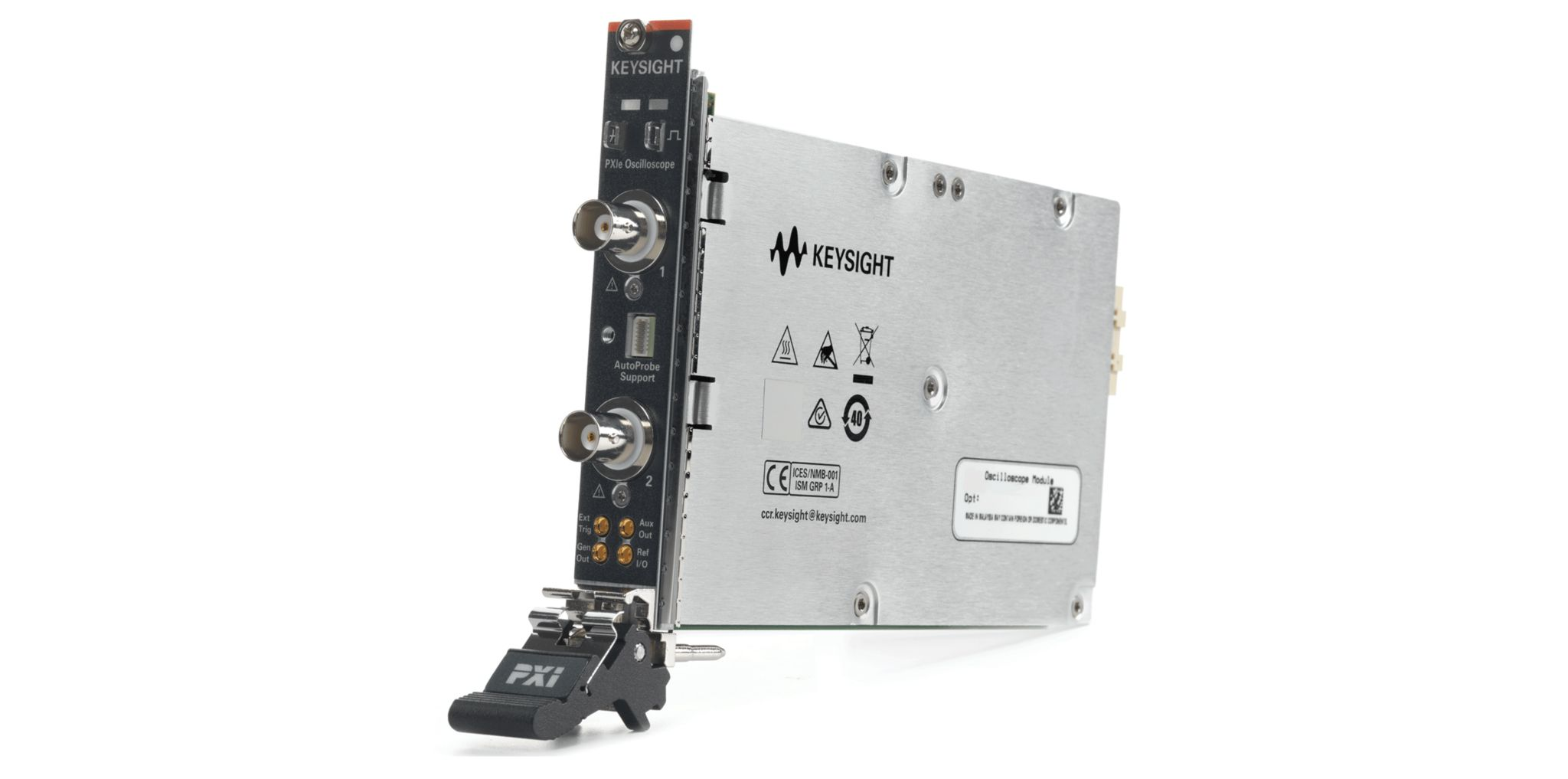

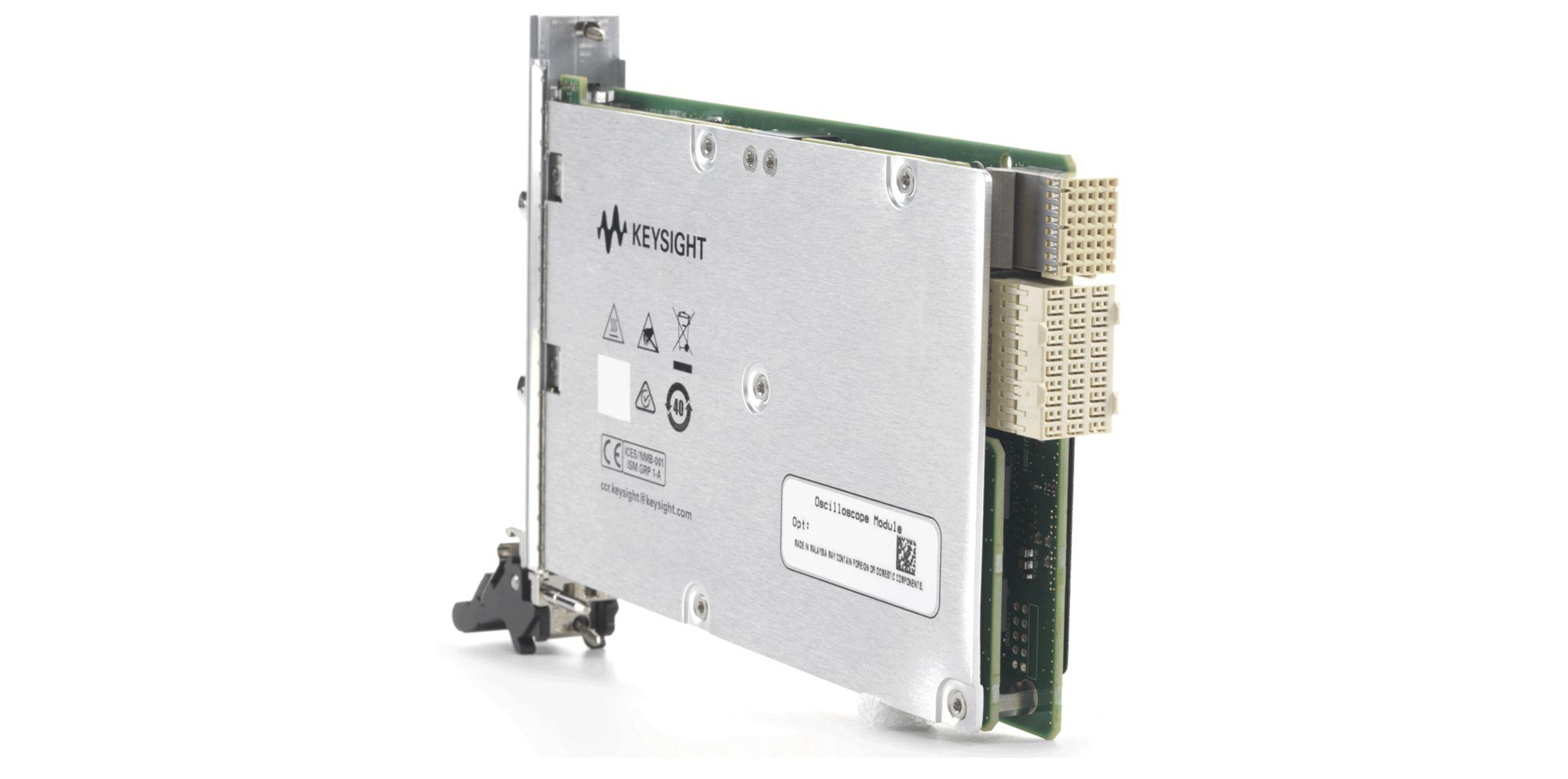

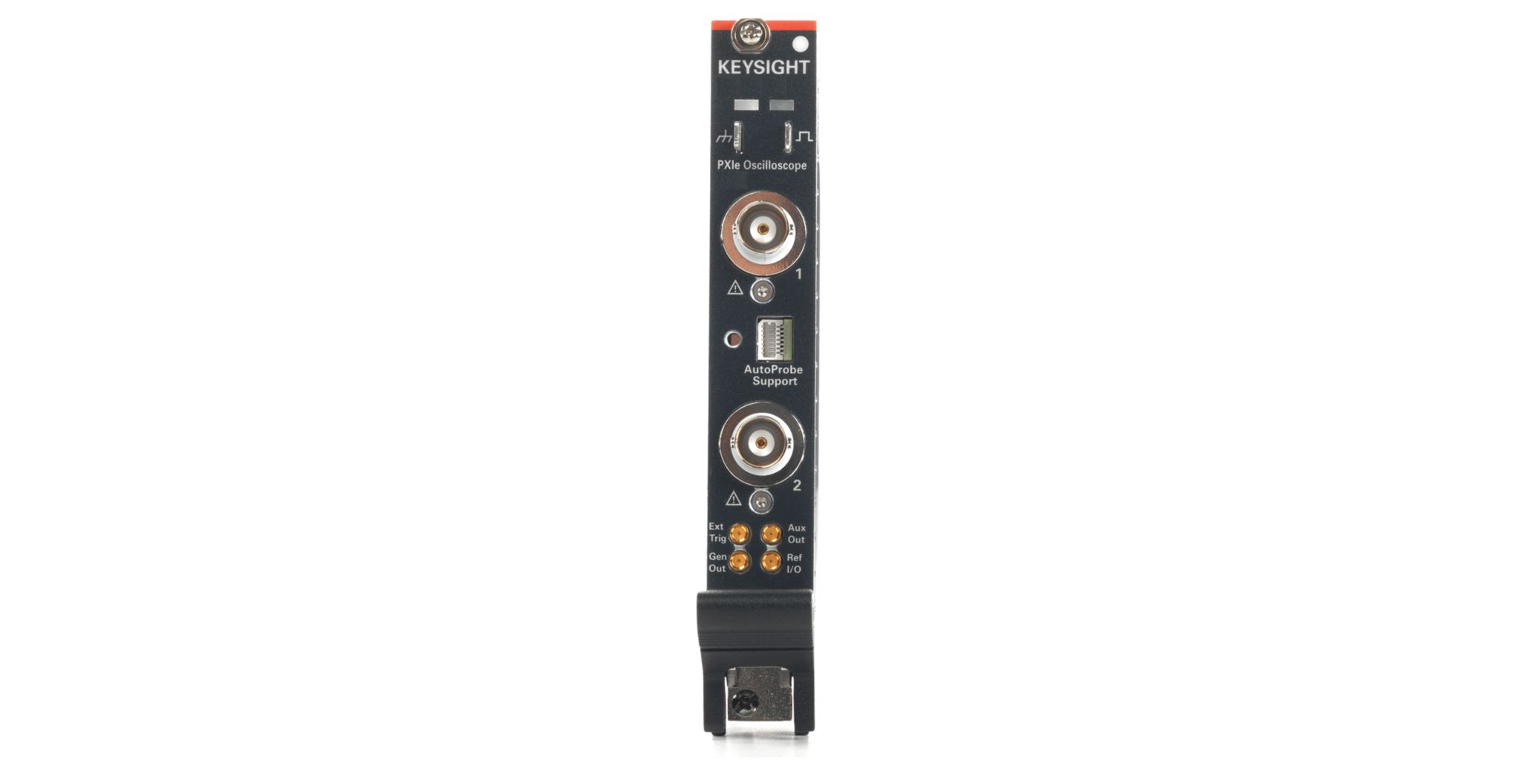

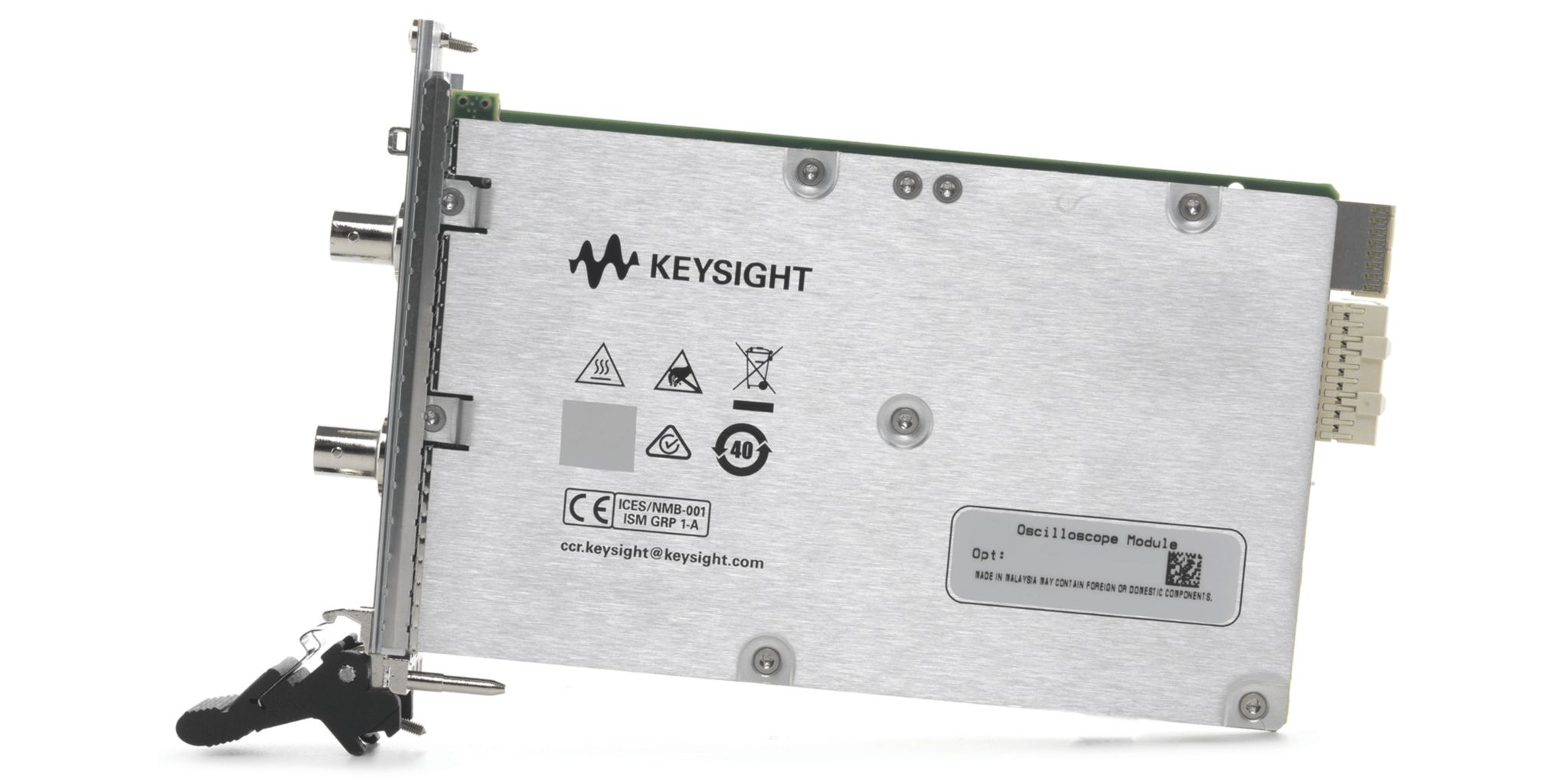

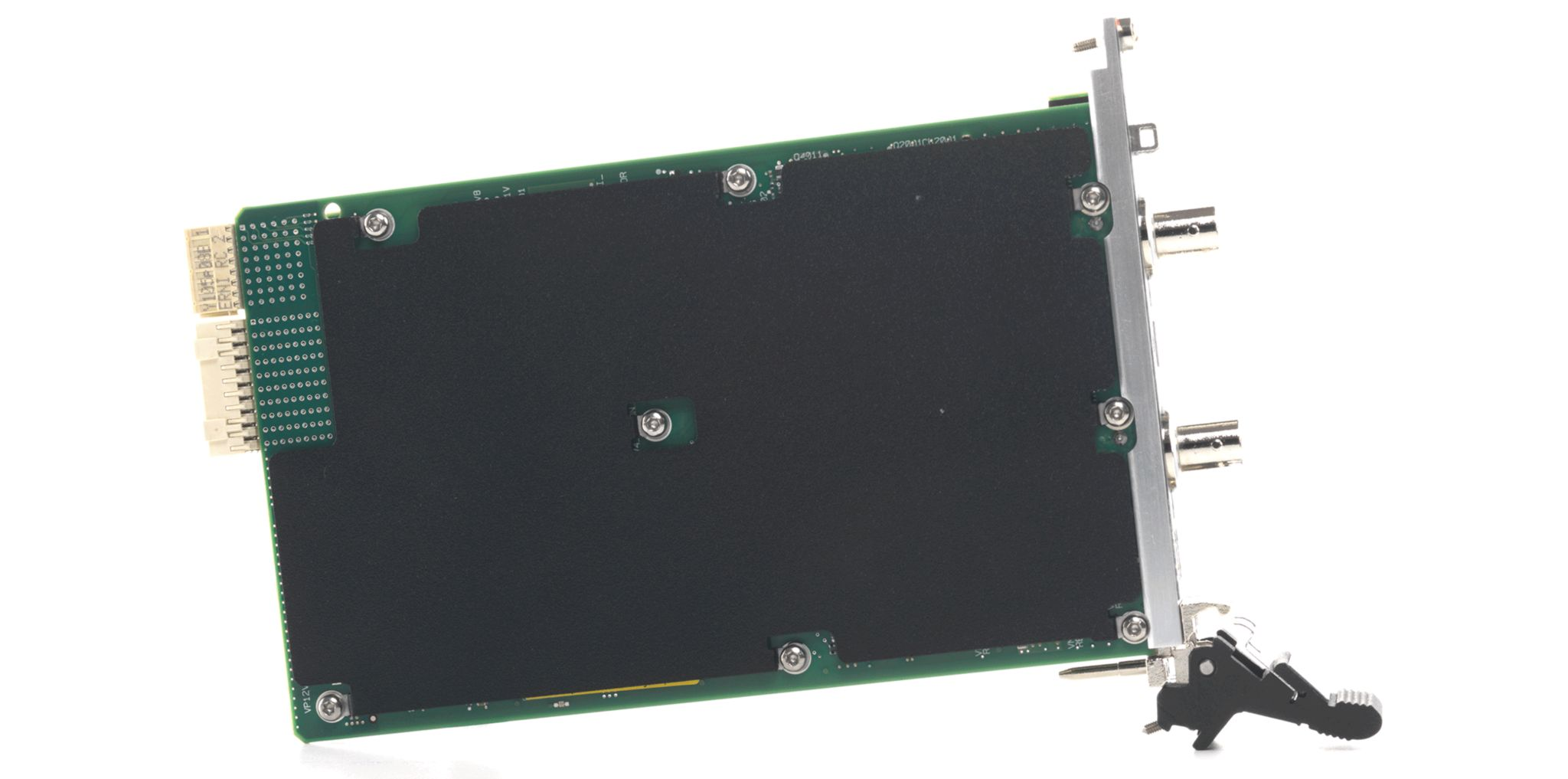

Модульные осциллографы в формате PXIe InfiniiVision M924xA: M9241A, M9242A, M9243A с полосой пропускания от 200 МГц до 1 ГГц
Подробнее
Описание
Технология InfiniiVision в модуле PXIe:
- Полоса пропускания 200 МГц, 500 МГц и 1 ГГц
- 2 аналоговых канала, частота дискретизации 5 Гвыб./с
- Отображение мельчайших подробностей сигналов благодаря скорости обновления сигналов на экране 1 000 000 осц./с
- Быстрое выделение сигналов с помощью уникальной функции запуска по выделенной зоне
- Опции генератора сигналов произвольной формы с диапазоном частот 20 МГц, 3-разрядного цифрового вольтметра, функций запуска по сигналам и анализа сигналов последовательных шин и тестирования по маске
Несколько приборов в одном корпусе:
- Осциллограф
- 3-разрядный цифровой вольтметр
- Встроенный 8-разрядный частотомер и сумматор
- Анализатор протоколов последовательных шин I²C, UART, CAN, LIN, CXPI и др.
- Анализ спектра с использованием аппаратно-ускоренного быстрого преобразования Фурье
- Генератор сигналов произвольной формы с диапазоном частот 20 МГц
Характеристики
| M9241A M9242A M9243A | |
| Описание | Осциллограф семейства InfiniiVision |
| Тип, число слотов | PXIe, 3U, 1 слот |
| Разрешение | 8 бит 12 бит (с усредн.) |
| Число каналов | 2 |
| Макс. частота дискретизации | 2,5 Гвыб/с (2 канала) 5 Гвыб/с (1 канал) |
| Полоса пропускания | 200 МГц 500 МГц 1 ГГц |
| Глубина памяти | 4 Мвыб/ канал |
| Встроенные средства обработки сигнала | Полнофункциональные осциллографы в формате PXI, которые используют технологии и аппаратные средства настольных осциллографов семейства InfiniiVision компании Keysight, скомпонованные |
Документы
Описание
| Опции | Описание |
| M9241A-808 | Набор из двух пробников, полоса пропускания 500 МГц |
| M9242A-808 | Набор из двух пробников, полоса пропускания 500 МГц |
| M9243A-808 | Набор из двух пробников, полоса пропускания 500 МГц |
| M9240A | PXIe Autoprobe мощности для серии осциллографов M924X |
| M9240AROA-1FP | MIL-STD 1553 и ARINC 429 декодировка и запуск |
| M9240ATOA-1FP | CAN, CAN-dbc, CAN FD, LIN декодировка и запуск |
| M9240AWGA-1FP | Генератор функций/произвольной формы 20 МГц |
| M9240CMPA-1FP | RS232/422/485/UART декодировка и запуск |
| M9240CXPA-1FP | CXPI декодировка и запуск |
| M9240EMBA-1FP | I2C декодировка и запуск |
| M9240FRAA-1FP | Частотный анализатор |
| M9240MSKA-1FP | Тестирование по маске |
| M9240NFCA-1FP | NFC запуск по протоколу |
| M9240NRZA-1FP | Manchester/NRZ декодирование и запуск |
| M9240PWRA-1FP | Анализ электрической мощности |
| M9240SNSA-1FP | SENT (Single Edge Nibble Transmission) декодирование и запуск |
| M9240UPDA-1FP | USB-PD (Power Delivery) декодирование и запуск |
| M9240VIDA-1FP | Video/TV расширенный анализ |
Модели
| Модели | Описание |
| M9241A | PXIe 200 МГц Осциллограф 2-х канальный |
| M9242A | PXIe 500 МГц Осциллограф 2-х канальный |
| M9243A | PXIe 1 ГГц Осциллограф 2-х канальный |
