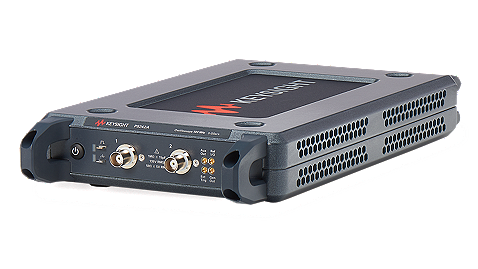

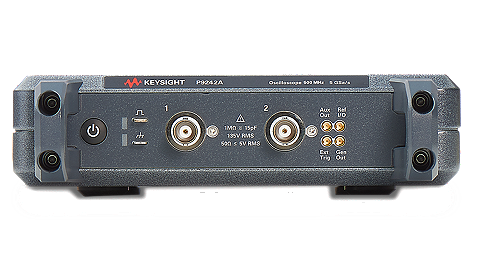

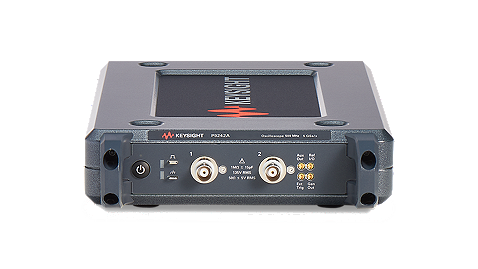

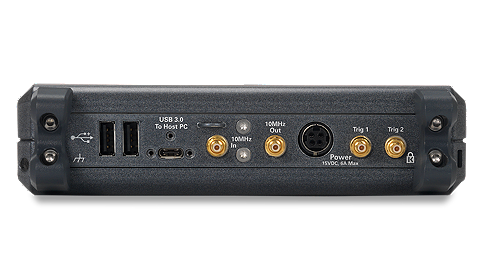

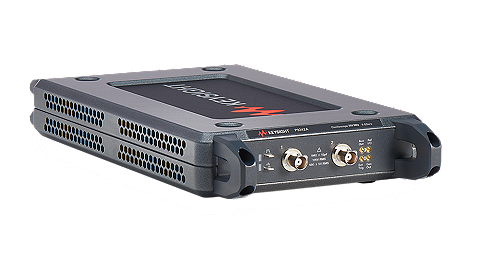

Осциллографы Keysight с шиной USB серии Streamline P9241A, P9242A и P9243A
Подробнее
Описание
Компактные осциллографы с шиной USB построены на базе технологии InfiniiVision компании Keysight и не имеют дисплея и традиционной передней панели.
Осциллографы с шиной USB cерии Streamline P924xA - 2-канальные безэкранные цифровые осциллографы-приставки к внешнему ПК, включающие три модели: P9241A, P9242A и P9243A с полосой пропускания 200 МГц, 500 МГц и 1 ГГц, соответственно. Они являются полноценными измерительными приборами, способными составить конкуренцию стандартным лабораторным устройствам, а в полевых условиях эти приборы намного удобнее аналогичных по параметрам приборов в полноформатном исполнении.
- Модели с полосой пропускания от 200 МГц до 1 ГГц
- Все преимущества настольных приборов серии InfiniiVision, включая интеграцию 6 приборов в одном, при компактных размерах
- Анализ сигналов с помощью 31 вида автоматических измерений
- Отображение мельчайших подробностей сигналов благодаря скорости обновления сигналов на экране 1 000 000 осциллограмм в секунду при частоте дискретизации 5 Гвыб/с
- Обнаружение сигналов за секунды с помощью уникальной функции запуска по выделенной зоне
- Существенно меньшая цена в сравнении с настольными приборами
- Оптимальное сочетание точных и стабильных измерений, функций автоматического декодирования данных и единообразного интуитивно понятного пользовательского интерфейса
- Поддержка широкого спектра пробников и инструментов анализа
- Включение в компактное исполнение все достоинств настольных приборов, в том числе, тестирование на соответствие маске и анализ частотной характеристики
- Возможность совместного использования компактного переносного осциллографа исследовательскими и испытательными лабораториями
Характеристики
| Модели осциллографов | P9241A | P9242A | P9243A |
| Полоса пропускания (–3 дБ) | 200 МГц | 500 МГц | 1 ГГц |
| Время нарастания ПХ (10-90%) | ≤ 1,75 нс | ≤ 700 пс | ≤ 450 пс |
| Входные каналы | 2 | 2 | 2 |
| Макс. частота дискретизации | 5 Гвыб/с (1 канал), 2,5 Гвыб/с (2 канала) | ||
| Макс. глубина памяти | 4 Мвыб и режим сегментированной памяти в стандартной комплектации | ||
| Макс. скорость обновления | До 1 000 000 осциллограмм/с | ||
| Разрешение по вертикали | 8 бит (до 12 бит с усреднением) | ||
| Коэффициенты отклонения | P9241A/2A: от 1 мВ/дел до 5 В/дел (1 МОм/50 Ом) P9243A: от 1 мВ/дел до 5 В/дел (1 МОм)/1 В (50 Ом) | ||
| Встроенные измерительные приборы | Осциллограф, генератор сигналов стандартной/ произвольной формы*, анализатор протоколов*, 3-разрядный вольтметр, 8-разрядный частотомер, анализатор частотных характеристик* | ||
| Ограничение полосы пропускания | Приблизительно 20 МГц (по выбору) | ||
| Макс. входное напряжение | С пробником N2843A, 10:1: до 300 В (СКЗ)) | ||
| Входной импеданс | 1 MОм ± 1% (15 пФ) или 50 Ом ± 3% (по выбору) | ||
| Коэффициенты развёртки | От 2 нс/дел до 50 с/дел | От 1 нс/дел до 50 с/дел | От 500 пс/дел до 50 с/дел |
| Погрешность временной шкалы | 1,6 х 10-6 + фактор старения (0,5 х 10-6/за первый год), (0,7 х 10-6/за второй год), (1,5 х 10-6/за 5 лет) | ||
| Виды запуска | Функция запуска по выделенной зоне, по перепаду, двум последовательным перепадам, длительности импульса, вырожденному импульсу, нарушению времени нарастания/ спада, N-му перепаду пакета, кодовому слову, любому из выбранных перепадов, видеосигналу, видеосигналам стандартов телевидения высокой чёткости HDTV*, сигналам шин I²C*, RS-232/422/485/UART*, CAN*, CAN-FD*, CAN-dbc*, LIN*, MIL-STD 1553*, ARINC 429*, SENT*, CXPI*, NFC*, Manchester/NRZ* | ||
| Измерения | 31 вид автоматических измерений плюс анализ частотных характеристик (график Боде)* | ||
| Интерфейс ввода-вывода | USB 3.0 | ||
| Потребляемая мощность | 35 Вт (тип.) от поставляемого адаптера переменного/постоянного тока | ||
| Габаритные размеры | 177 мм х 335 мм х 50 мм (Ш х Г х В) | ||
| Масса | 2,5 кг | ||
* Опция
Документы
Описание
| Опции | Описание |
| P9240AWGA | Встроенный генератор сигналов стандартной и произвольной формы |
| P9240AERB | Пакет измерительных приложений, включающий в себя запуск по сигналам и декодирование данных последовательных шин (MIL-STD 1553, ARINC 429), испытания на соответствие маске, анализ частотной характеристики, и расширенные возможности запуска по ТВ видеосигналам и анализа результатов измерений |
| P9240AUTB | Пакет измерительных приложений, включающий в себя запуск по сигналам и декодирование данных последовательных шин (CAN, CAN-FD, LIN, FlexRay, SENT, PSI5, CXPI, определяемое пользователем NRZ/ Манчестерское кодирование), испытания на соответствие маске, анализ частотной характеристики |
| P9240GENB | Пакет измерительных приложений, включающий в себя запуск по сигналам и декодирование данных последовательных шин (I2C, SPI, I2S, RS232/422/485, UART, USB-PD), испытания на соответствие маске, анализ частотной характеристики, и расширенные возможности запуска по ТВ видеосигналам и анализа результатов измерений |
| P9240NFCB | Аппаратный запуск по условиям протоколов NFC. ПО для автоматизированного тестирования на базе ПК недоступно для P924xA |
| P9240PWRB | Пакет измерительных приложений, включающий в себя измерение и анализ параметров мощности, коэффициента подавления пульсации источника питания, отклика контура управления (диаграмма Боде), испытания на соответствие маске, а также запуск по сигналам и декодирование данных последовательных шин USB-PD |
| P9240BDLB | Пакет измерительных приложений, включающий в себя P9240AERB, P9240AUTB, P9240GENB, P9240NFCB, P9240PWRB, а также испытания на соответствие маске |
| N2843A | Пассивный пробник, 500 МГц, 10:1 (два пробника включены в стандартный комплект поставки) |
| N2842A | Пассивный пробник, 300 МГц, 10:1 |
| N2841A | Пассивный пробник, 150 МГц, 10:1 |
| N2840A | Пассивный пробник, 50 МГц, 10:1 |
| N2894A | Пассивный пробник, 700 МГц, 10:1 |
| N2142A | Пассивный пробник, 75 МГц, 1:1/10:1 |
| N2140A | Пассивный пробник, 200 МГц, 1:1/10:1 |
| N2862B | Пассивный пробник, 150 МГц, 10:1 |
| N2863B | Пассивный пробник, 300 МГц, 10:1 |
| N2889A | Пассивный пробник, 350 МГц, 1:1/ 10:1 |
| 10070D | Пассивный пробник, 20 МГц, 1:1 |
| 10076C | Высоковольтный пробник, 250 МГц, 100:1, 4 кВ |
| N2791A | Высоковольтный дифференциальный пробник, 25 МГц, ±700 В |
| 1146B | Токовый пробник постоянного и переменного тока, 100 кГц, 100 А |
| N7040A/1A/2A | Токовый пробник переменного тока на основе пояса Роговского (23 МГц, 3 кA)/(30 МГц, 600A)/(30 МГц, 300A) |
| N7026A | Высокочувствительные токоизмерительные клещи, 150 МГц, 30 А |
Модели
| Модели | Описание |
| P9241A | Осциллограф, 2 канала, 200 МГц |
| P9242A | Осциллограф, 2 канала, 500 МГц |
| P9243A | Осциллограф, 2 канала, 1 ГГц |
