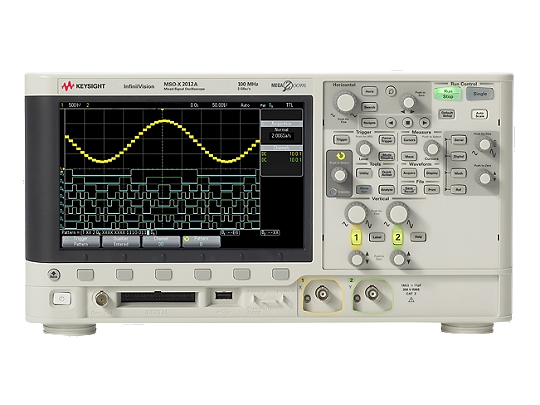

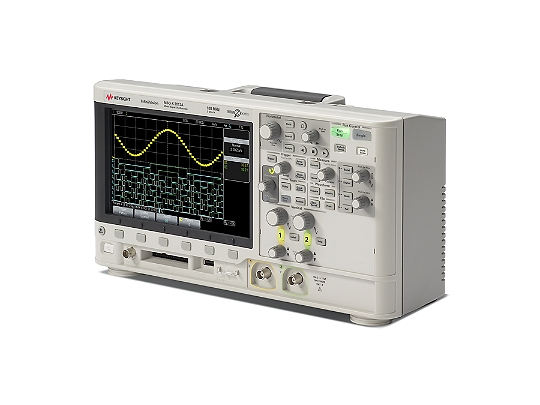

Осциллографы Keysight InfiniiVision серии 2000X смешанных сигналов с верхней границей полосы пропускания от 70 МГц до 200 МГц
Подробнее
Описание
В серию осциллографов InfiniiVision 2000 X входят модели начального ценового уровня, подходящие для ограниченного бюджета. Они обладают превосходной производительностью и дополнительными возможностями, которые недоступны ни в одном осциллографе этого класса. Революционная технология компании Keysight Technologies — больше возможностей за те же деньги.
- Верхняя граница полосы пропускания от 70 МГц до 200 МГц
- Обучение студентов работе с осциллографом с помощью специального комплекта материалов для преподавателя
- Одновременное декодирование нескольких сигналов благодаря наличию 8 цифровых каналов при использовании опции анализа смешанных сигналов (в моделях MSO)
- Моделирование операций с помощью расширенных математических функций
- Выделение и анализ импульсных сигналов, пакетов импульсов или редких глитчей с использованием функции сегментированной памяти
- Упрощение анализа сигналов по критерию «Годен/Не годен» с помощью функции тестирования на соответствие маске
Повышение эффективности тестирования за счет дополнительных возможностей, которые помогают ускорить процесс измерений и получить детальную информацию о различных функциях осциллографа.
- Расширение функциональных возможностей за счет объединения нескольких приборов в одном корпусе: генератор сигналов стандартной формы WaveGen с диапазоном частот 20 МГц, аппаратная функция запуска по сигналам и декодирования данных последовательных шин, осциллограф смешанных сигналов, цифровой вольтметр и частотомер
- Сокращение времени тестирования с помощью интуитивно понятного пользовательского интерфейса InfiniiVision
- Обучение использованию прибора в различных режимах с помощью встроенных обучающих сигналов
- Мгновенное получение ответов от справочной системы, выдающей всплывающие сообщения при нажатии и удержании любой клавиши
- Защита инвестиций за счет возможности полной модернизации в любое время, включая расширение полосы пропускания, интеграцию нескольких приборов в одном корпусе и широкий выбор прикладных программ
- Автоматизация испытаний и сбора данных с помощью стандартного программного обеспечения BenchVue
Характеристики
| InfiniiVision серия 2000X | |
| Количество аналоговых каналов | 2 или 4 |
| Полоса пропускания (с возможностью модернизации) | 70, 100, 200 МГц |
| Количество цифровых каналов | 8 (модели MSO или модернизированные модели DSO)1 |
| Макс. частота дискретизации | 2 Гвыб/с |
| Максимальная глубина памяти | 1 Мвыб/канал (стандарт) |
| Скорость обновления сигналов на экране | > 200 000 осц./с |
| Дисплей | 8,5 дюйма |
| Функция запуска касанием | нет |
| Генератор сигналов стандартной/произвольной формы WaveGen 20 МГц | Одноканальный генератор сигналов стандартной формы (опция) |
| Встроенный цифровой вольтметр (стандарт) | да |
| Встроенный аппаратный счетчик (стандарт) | 5-разрядный |
| Поиск и навигация | да (по сигналам последовательных шин) |
| Анализ сигналов последовательных шин | да (опция: CAN, LIN, I2C, SPI, RS232/UART)1 |
| Сегментированная память | в стандартной комплектации |
| Тестирование по маске | да (опция) |
| Анализ мощности | нет |
| Тестирование качества сигнала шины USB 2.0 | нет |
| Анализ видеосигналов HDTV | нет |
| Расширенная мат. обработка сигналов | в стандартной комплектации |

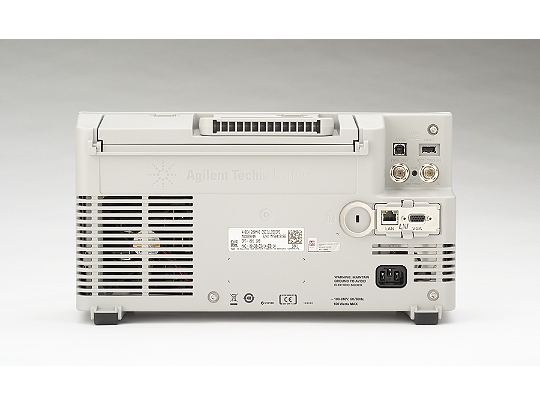

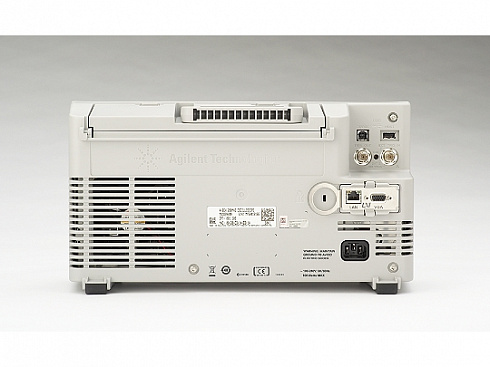

| Интерфейсы | USB 2.0 в станд. компл.; LAN/видео (опция), GPIB (опция) |
Документы
Описание
| Опции | Описание |
| DSOX2EMBD (-LSS) | Запуск по сигналам и декодирование данных шин встраиваемых систем (I2C, SPI) |
| DSOX2COMP (-232) | Запуск по сигналам и декодирование данных компьютерных шин (RS232/422/485/UART) |
| DSOX2AUTO (-AMS) | Запуск по сигналам и декодирование данных автомобильных последовательных шин (CAN, LIN) |
| DSOX2WAVEGEN (-001) | WaveGen (встроенный генератор сигналов стандартной формы) |
| DSOX2MASK (-LMT) | Тестирование по маске |
| N8900A | Программное обеспечение для анализа сигналов InfiniView |
| DSOX2MEMUP (-010) | Модернизация с увеличением глубины памяти |
| DSOX2SGM (-SGM) | Сегментированная память |
| DSOX2APPBNDL | Пакет прикладных программ |
| DSOX2PLUS | Набор для расширения функциональности |
| N2862B | Пассивный пробник 10:1, 150 МГц |
| N2863B | Пассивный пробник 10:1, 300 МГц |
| N2755A | Пробник для 8 цифровых каналов с набором принадлежностей |
| N2889A | Пассивный пробник 10:1/1:1, 350 МГц |
| 10070D | Пассивный пробник 1:1 с идентификацией при подключении, 20 МГц |
| 10076A | Высоковольтный пассивный пробник 100:1 с идентификацией при подключении, 250 МГц, 4 кВ |
| N2791A | Высоковольтный дифференциальный пробник, 25 МГц, ± 700 В |
| 1146A | Пробник пост./перем. тока, 100 кГц, 100 A |
| N7040A | Пробник перем. тока, 23 МГц, 3 кА |
| N7041A | Пробник перем. тока, 30 МГц, 600 А |
| N7042A | Пробник перем. тока, 30 МГц, 300 А |
| Аксессуары | |
| DSOXLAN | Модуль интерфейсов LAN/VGA |
| DSOXGPIB | Модуль интерфейса GPIB |
| N6456A | Комплект для монтажа в стойку |
| N6457A | Мягкая сумка для переноски и защитная крышка для передней панели |
| N6458A | Руководство по эксплуатации, брошюра |
| N2747A | Защитная крышка для передней панели |
| MSOX или DSOX2000-A6J | Калибровка в соответствии со стандартом ANSI Z540-1-1994 |
| BV0004B | ПО BenchVue для осциллографа |
| N5467B/C | Программное обеспечение для создания тестов (UDA) |
Модели
| Модели | Описание |
| DSOX2002A | Осциллограф смешанных сигналов: 70 МГц, 2 аналоговых канала |
| DSOX2004A | Осциллограф смешанных сигналов: 70 МГц, 4 аналоговых канала |
| DSOX2012A | Осциллограф смешанных сигналов: 100 МГц, 2 аналоговых канала |
| DSOX2014A | Осциллограф смешанных сигналов: 100 МГц, 4 аналоговых канала |
| DSOX2022A | Осциллограф смешанных сигналов: 200 МГц, 2 аналоговых канала |
| DSOX2024A | Осциллограф смешанных сигналов: 200 МГц, 4 аналоговых канала |
| MSOX2002A | Осциллограф смешанных сигналов: 70 МГц, 2 аналоговых и 8 цифровых каналов |
| MSOX2004A | Осциллограф смешанных сигналов: 70 МГц, 4 аналоговых и 8 цифровых каналов |
| MSOX2012A | Осциллограф смешанных сигналов: 100 МГц, 2 аналоговых и 8 цифровых каналов |
| MSOX2014A | Осциллограф смешанных сигналов: 100 МГц, 4 аналоговых и 8 цифровых каналов |
| MSOX2022A | Осциллограф смешанных сигналов: 200 МГц, 2 аналоговых и 8 цифровых каналов |
| MSOX2024A | Осциллограф смешанных сигналов: 200 МГц, 4 аналоговых и 8 цифровых каналов |
