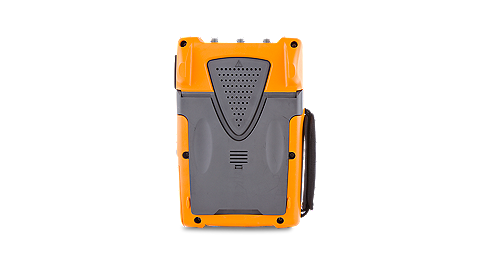

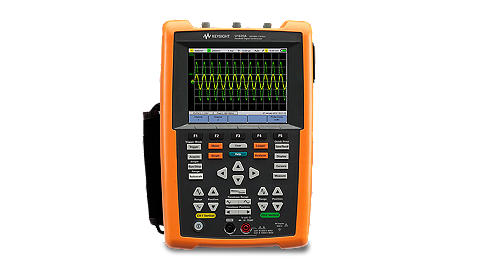

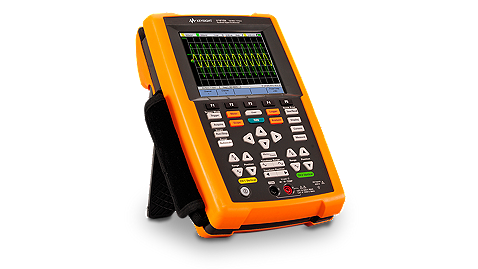

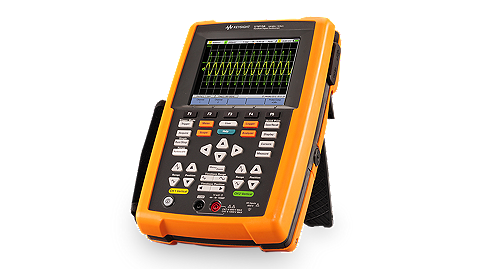

Портативные осциллографы Keysight серии U1600: U1610A и U1620A с полосой пропускания 100/200 МГц
Подробнее
Описание
U1610A и U1620A являются первыми в мире ручными осциллографами, в которых используется дисплей с разрешением VGA. Эти осциллографы с полосой пропускания 100/200 МГц обеспечивают проведение измерений, изолированных от цепей заземления, с помощью двух гальванически развязанных каналов, соответствующих нормам категории безопасности CAT III 600 В. С частотой дискретизации до 2 Гвыб/с и глубиной памяти 2 Мвыб они захватывают больше информации о форме сигналов с широтно-импульсной модуляцией, выбросах, переходных процессах и последовательностях запуска двигателя. Как и в настольных приборах, режим задержанной развёртки позволяет легко идентифицировать проблемные области, а затем просматривать их в увеличенном масштабе для более детального анализа.
- Полоса пропускания 100/200 МГц с изолированными каналами
- 5,7-дюймовый ЖК-дисплей на тонкоплёночных транзисторах с разрешением VGA и тремя режимами отображения
- Глубина памяти 2 Mвыб и частота дискретизации 2 Гвыб/с позволяют проводить детальный анализ захваченных глитчей
- Разрешение шкалы цифрового мультиметра 10000 отсчётов
- Изоляция между каналами, соответствующая нормам категории безопасности CAT III 600 В
- Регистрация данных и подключение к ПК через интерфейс USB
- Выбор одного из 10 языков для интерфейса пользователя
- Полнофункциональный цифровой мультиметр и встроенный регистратор данных
Характеристики
| U1610A | U1620A | |
| Решение “три в одном”: осциллограф, мультиметр, регистратор данных | Да | Да |
| Дисплей | 5,7-дюймовый ЖК-дисплей на тонкоплёночных транзисторах с разрешением VGA и возможностью просмотра даже при ярком солнечном свете | |
| Число осциллогр. каналов | 2 | 2 |

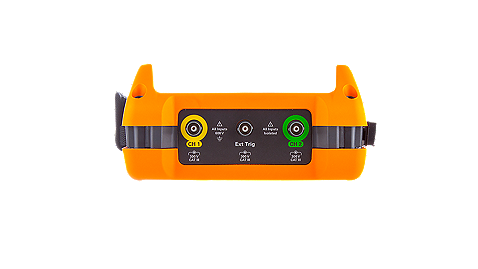

| Изолированные каналы | Да (CAT III 600 В) | Да (CAT III 600 В) |
| Полоса пропускания | 100 МГц | 200 МГц |
| Максимальная частота дискретизации | 1 Гвыб/с; 500 Мвыб/с по каждому каналу | 2 Гвыб/с; 1 Гвыб/с по каждому каналу |
| Максимальная длина записи | 120 Квыб; 60 Квыб по каждому каналу | 2 Мвыб; 1 Мвыб по каждому каналу |
| Функции курсоров и масштабирования | Да | Да |
| Математические функции над сигналами 2 каналов | CH1 + CH2, CH1 - CH2, CH2 - CH1, CH1 х CH2, CH1/CH2, CH2/CH1, d/dt (CH1), d/dt (CH2), ∫(CH1)dt, ∫(CH2)dt | |
| БПФ | Да | Да |
| Внутреннее запоминающее устройство осциллографа | до 10 установок конфигурации и графиков | до 10 установок конфигурации и графиков |
| Измерения осциллографа | до 24 видов измерений | до 24 видов измерений |
| Связь по входу | AC (по переменному току), DC (по постоянному току), LF Reject (подавление НЧ-помех), HF Reject (подавление ВЧ-помех) | |
| Время нарастания переходной характеристики | 3,5 нс (тип.) | 1,75 нс (тип.) |
| Коэффициенты развёртки | от 5 нс/дел до 50 с/дел | от 2 нс/дел до 50 с/дел |
| Разрешение | 100 пс (5 нс/дел) | 40 пс (2 нс/дел) |
| Входной импеданс | 1 МОм ±1%, ~ 22 pF ±3 пФ | 1 МОм ±1%, ~ 22 pF ±3 пФ |
| Виды запуска | по перепаду, глитчу, ТВ сигналу, N-му перепаду, условиям шин CAN, LIN | |
| Режимы запуска | Auto (автоматический), Normal (по условиям запуска), Single (однократный) | |
| Стандартные пробники осциллографа | Да | Да |
| Стандартные пробники цифрового мультиметра | Да | Да |
| Число отсчетов полной шкалы мультиметра | 10000 отсчетов | 10000 отсчетов |
|
Измерение напряжения постоянного тока, истинного СКЗ напряжения переменного тока |
CAT II 1000 В CAT III 600 В | CAT II 1000 В CAT III 600 В |
| Измерение сопротивления | 100 МОм макс. | 100 МОм макс. |
| Измерение ёмкости | 10 мФ макс | 10 мФ макс |
| Источник для регистратора данных | Результаты измерений цифрового мультиметра | Результаты измерений цифрового мультиметра |
| Интерфейс USB (хост-порт) для внешней памяти | Да | Да |
| Порты ввода/вывода | хост-порт/порт устройства USB 2.0 Full-Speed | хост-порт/порт устройства USB 2.0 Full-Speed |
| Батарея | перезаряжаемая литий-ионная батарея 10,8 В | перезаряжаемая литий-ионная батарея 10,8 В |
| Время работы | 3 часа | 3 часа |
| Соответствие требованиям по технике безопасности | IEC 61010-1:2001/EN 61010-1:2001 | |
| Соответствие требованиям ЭМС | IEC 61326-1:2005/EN 61326-1:2006 | |
| Степень защиты оболочки оборудования | соответствует степени защиты IP 41 в соответствии с IEC 60529 | |
| Срок гарантии | 3 года | |
Документы
Описание
| Аксессуары | Описание |
| U1560A | Осциллографический пробник (1:1), CAT III, 300 V |
| U1561A | Осциллографический пробник (10:1), CAT III, 600 V |
| U1562A | Осциллографический пробник (100:1), CAT III, 600 V |
| U1572A | Литий-полимерная батарея |
| U1573A | Настольное зарядное устройство и литий-полимерная батарея |
| U1574A | Адаптер сети переменного тока |
| U1575A | Настольное зарядное устройство |
| U1577A | Кабель USB 2.0 (вилка Type-A - вилка Type-A) |
| U1591A | Мягкая сумка для переноски |
Модели
| Модели | Описание |
| U1610А | Ручной цифровой осциллограф с полосой пропускания 100 МГц |
| U1620А | Ручной цифровой осциллограф с полосой пропускания 200 МГц |
