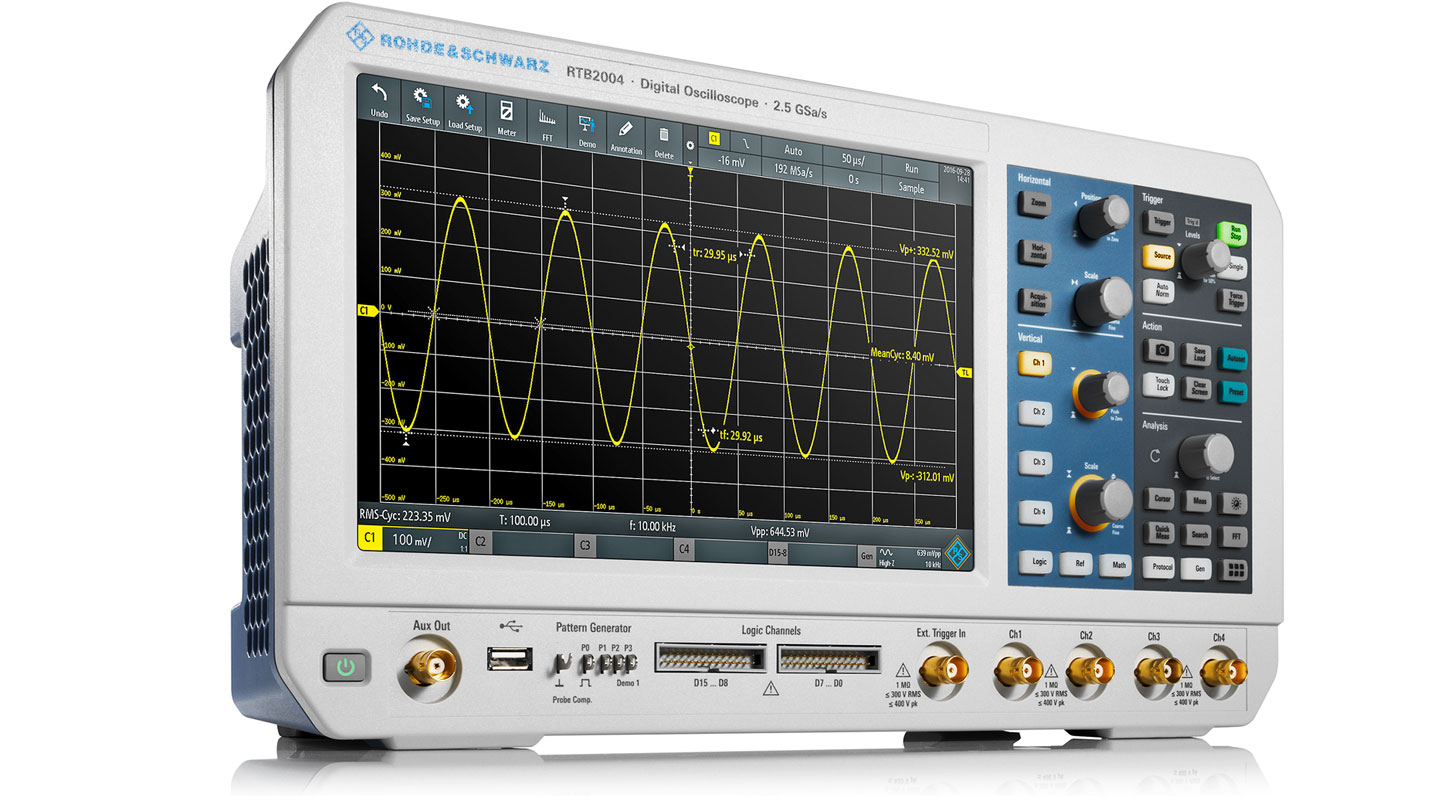

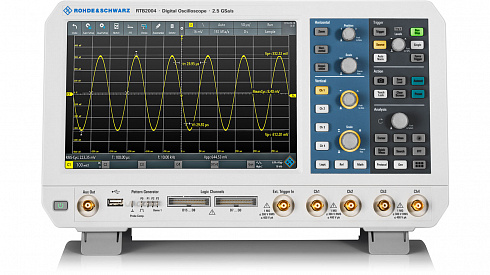

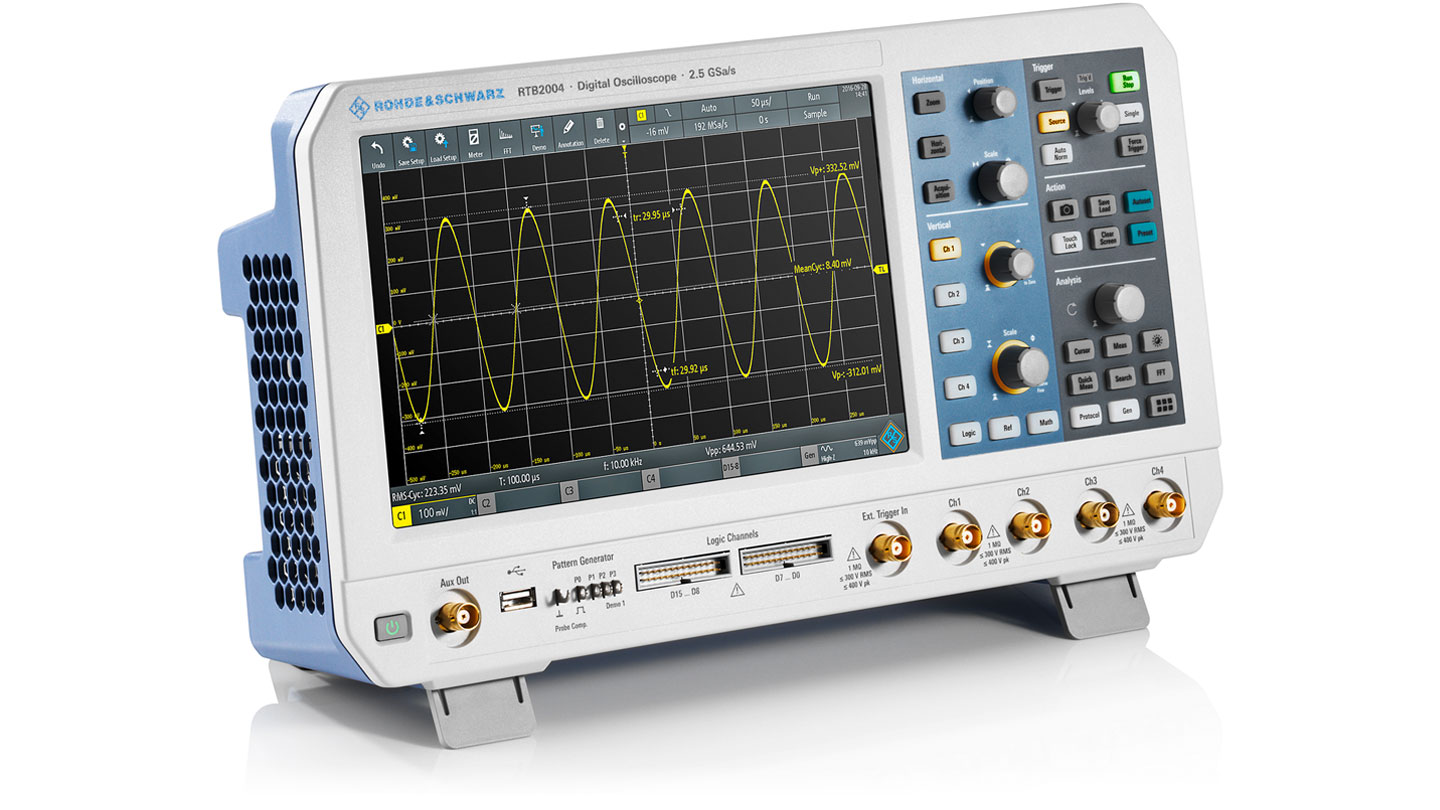

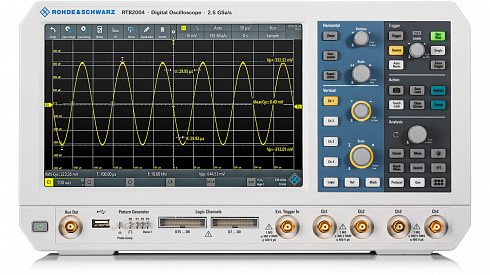

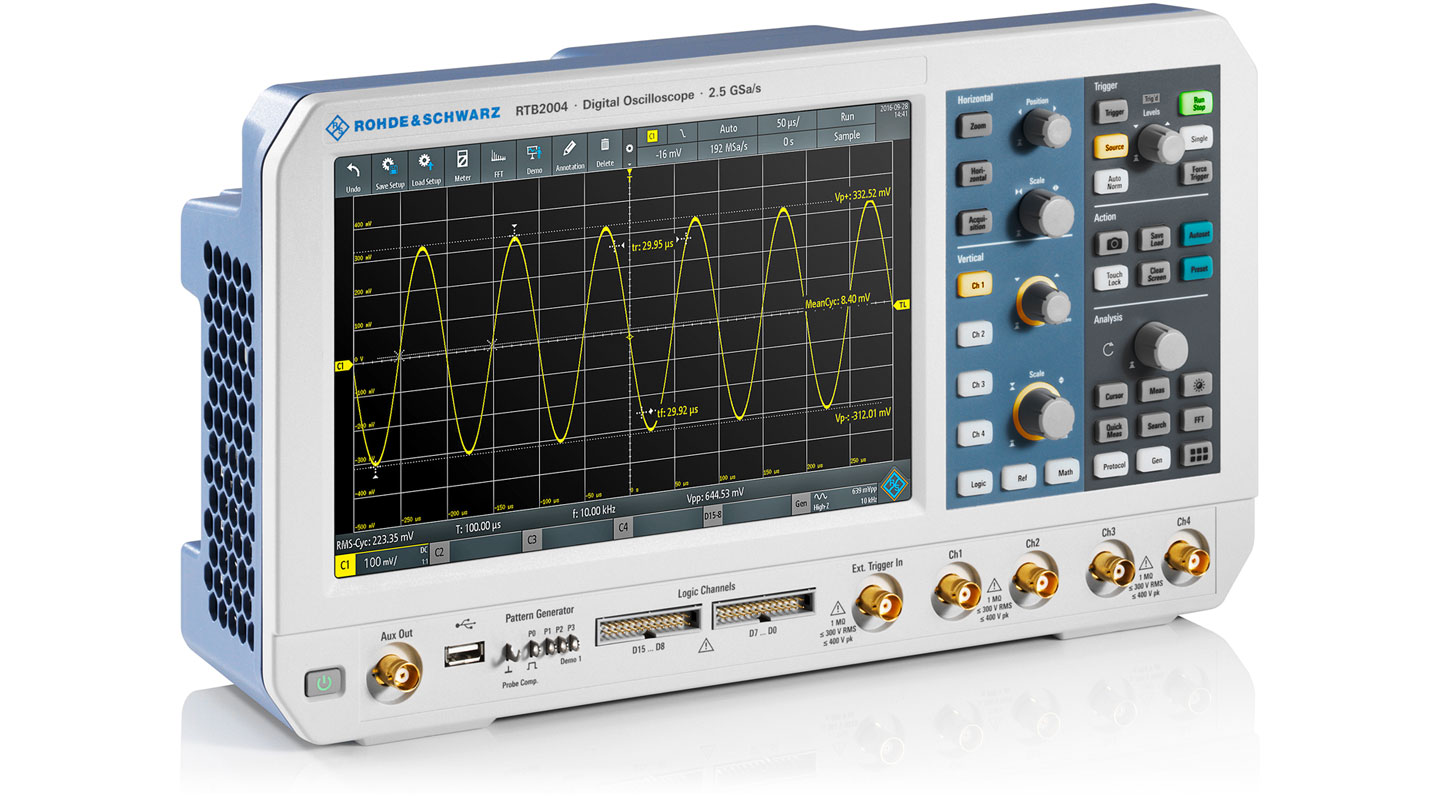

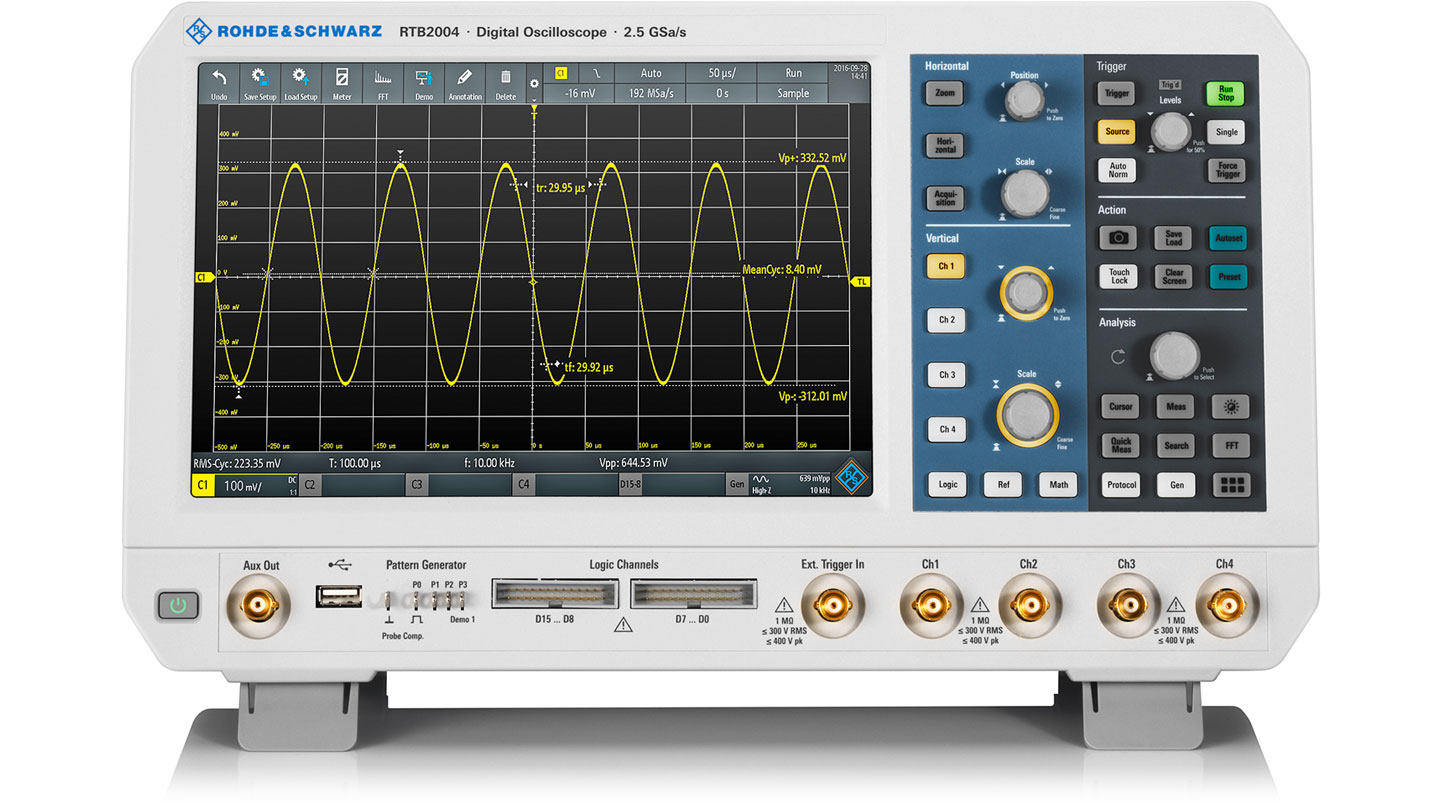

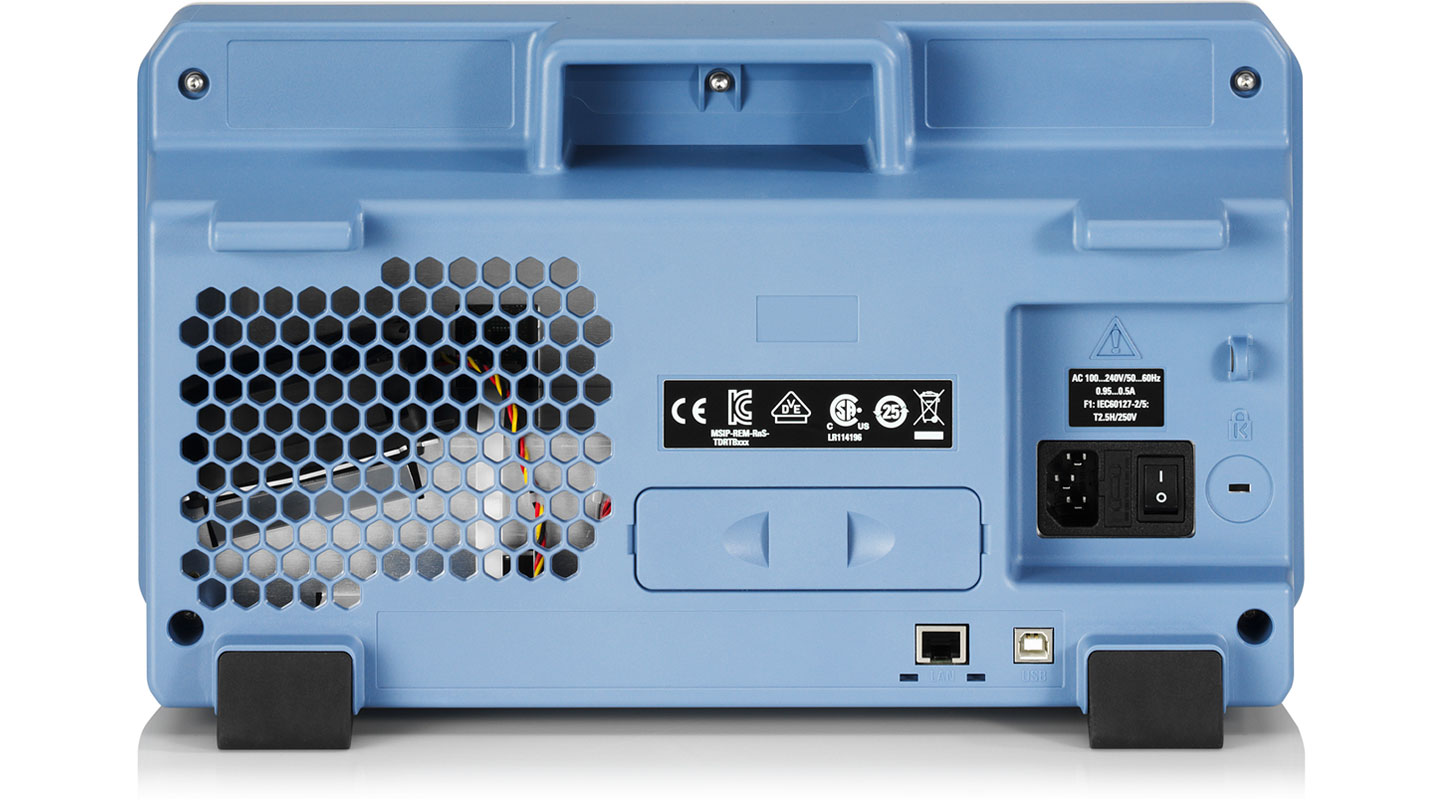

Осциллографы Rohde&Schwarz RTB2000 с полосой пропускания от 70 МГц до 300 МГц
Подробнее
Описание

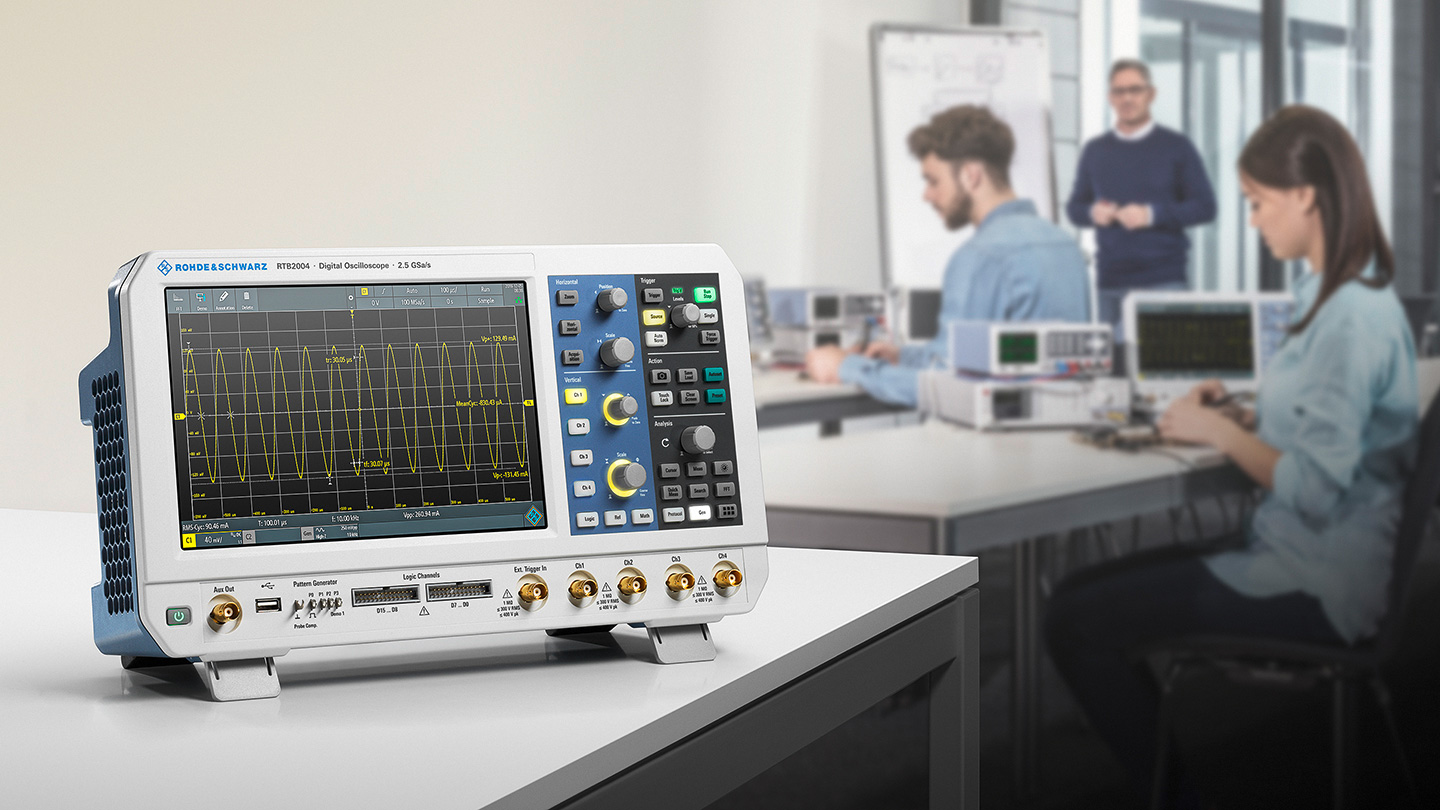

Десятикратная эффективность (10-разрядный АЦП, память 10 млн отсчетов и сенсорный экран с диагональю 10,1 дюйма) в сочетании с концепцией "умного" управления делают цифровой осциллограф R&S®RTB2000 превосходным инструментом для отладки интегрированных устройств, для университетских лабораторий, а также для отделов производства и сервисных центров.

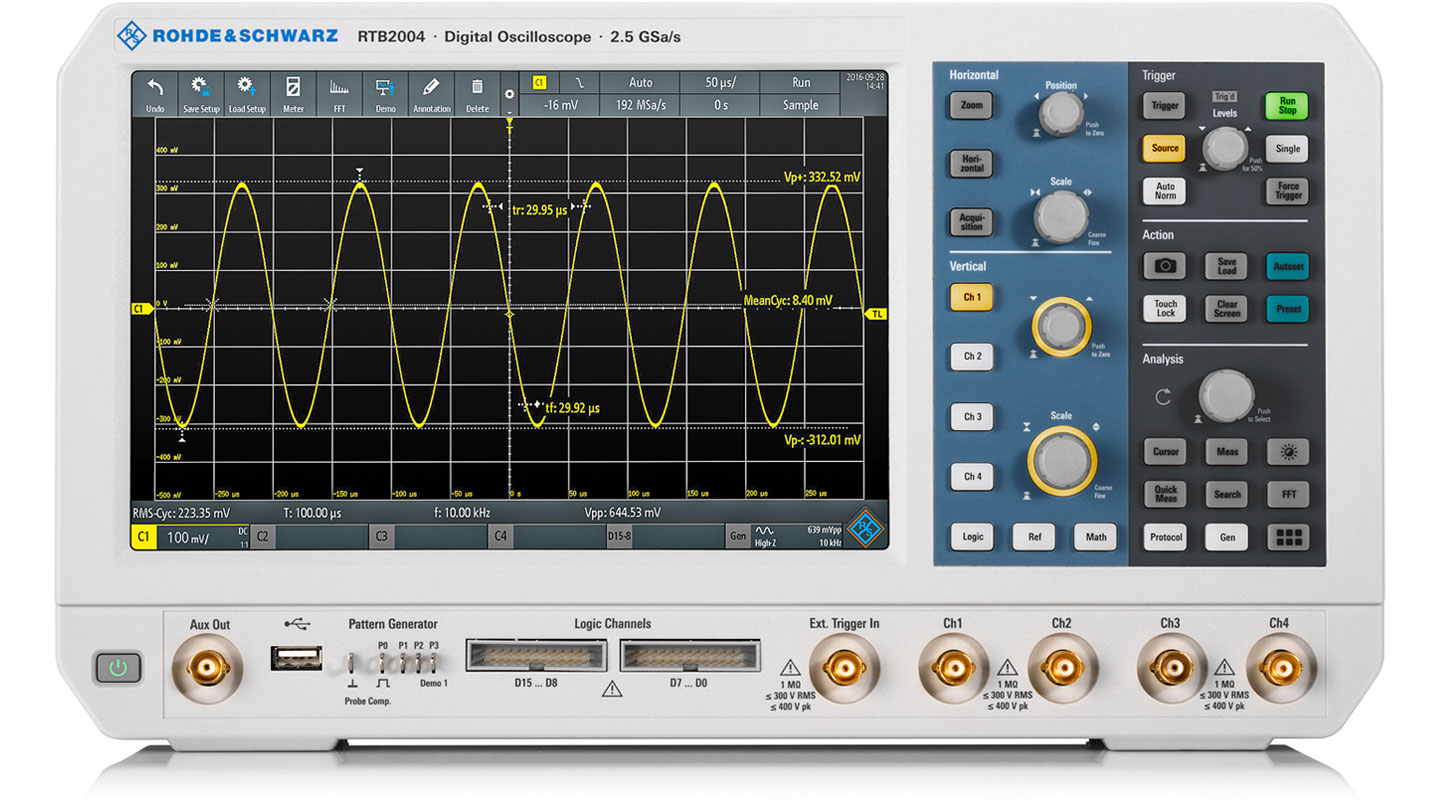

Самый большой дисплей (10,1 дюйма) с самым высоким разрешением в своем классе (1280 × 800 пикселей) позволяет работать с осциллографом как со смартфоном. Оборудован емкостным сенсорным экраном для быстрой навигации во всплывающих меню и сенсорными функциями для простой настройки масштаба, увеличения или перемещения осциллограммы.
10-разрядный аналого-цифровой преобразователь (АЦП) обеспечивает почти четырехкратное улучшение разрешения по сравнению с обычными 8-разрядными АЦП. Пользователи получают более четкое отображение сигналов с дополнительными подробностями сигнала. Для каждого активного канала доступна память объемом 10 млн отсчетов. В режиме чередования доступно 20 млн отсчетов. Это в 10 раз больше, чем в осциллографах сравнимого класса. В результате возможен захват более длинных последовательностей сигналов, что дает более точные результаты анализа.
R&S®RTB2000 — это не просто прибор с функциями осциллографа. Он соединяет функции логического анализатора, анализатора протоколов, генератора сигналов и шаблонов, а также цифрового вольтметра. В прибор интегрированы специализированные рабочие режимы частотного анализа, испытаний по маске и длительного захвата данных. Отладка электронных систем всех видов становится простой и эффективной, удовлетворяя основному правилу защиты инвестиций по очень привлекательной цене.
Характеристики
| Система вертикального отклонения | ||
| Количество каналов | R&S®RTB2002 ; R&S®RTB2004 | 2; 4 |
| Полоса пропускания (–3 дБ) | R&S®RTB2002/2004 (с опциями R&S®RTB-B2x1, R&S®RTB-B2x2 и R&S®RTB-B2x3) | 70 МГц, 100 МГц, 200 МГц, 300 МГц |
| Время нарастания (расчетное) | R&S®RTB2002/2004 (с опциями R&S®RTB-B2x1, R&S®RTB-B2x2 и R&S®RTB-B2x3) | 5 нс, 3,5 нс, 1,75 нс, 1,15 нс |
| Входной импеданс | 1 МОм ± 2 % с 19 пФ ± 2 пФ (изм.) | |
| Входная чувствительность | при максимальной полосе пропускания во всех диапазонах | от 1 мВ/дел до 5 В/дел |
| Точность усиления по постоянному напряжению | смещение и позиция = 0, максимальное изменение рабочей температуры ±5°°C после саморегулировки | |
| входная чувствительность > 5 мВ/дел | ± 1,5% полной шкалы | |
| входная чувствительность ≤ 5 мВ/дел | ± 2% полной шкалы | |
| Разрешение АЦП | 10 бит, до 16 бит при прореживании с высоким разрешением | |
| Система сбора данных | ||
|
Максимальная частота дискретизации (в реальном масштабе времени) |
1,25 млрд отсчетов/с; 2,5 млрд отсчетов/с в режиме чередования | |
| Память для собранных данных | стандарт, с опцией R&S®RTB-K15 |
10 млн отсчетов; 20 млн отсчетов/с в режиме чередования; 160 млн отсчетов сегментированной памяти |
| Система горизонтального отклонения | ||
| Диапазон временной развертки | выбирается от 1 нс/дел до 500 с/дел | |
| Система запуска | ||
| Типы запуска | стандартно | по фронту, по длительности, по видеосигналу (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), по шаблону, по строке, по последовательной шине |
| опция | I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN | |
| Функции анализа и измерений | ||
| QuickMeas | при нажатии кнопки измеренные значения непрерывно «записываются» на осциллограмму | размах напряжения, положительный пик, отрицательный пик, время нарастания, время спада, среднее значение, среднеквадратическое значение, время, период, частота |
| Математические операции с сигналом | сложение, вычитание, умножение, деление, БПФ | |
| Опция MSO | ||
| Цифровые каналы | 16 (2 логических пробника) | |
| Частота дискретизации | 1,25 млрд отсчетов/с | |
| Память для собранных данных | 10 млн отсчетов | |
| Генератор сигналов | ||
| Разрешение, частота дискретизации | 14 бит, 250 млн отсчетов/с | |
| Амплитуда | высокое Z; 50 Ом | от 20 мВ до 5 В (Vразмах); от 10 мВ до 2,5 В (Vразмах) |
| Смещение постоянной составляющей | высокое Z; 50 Ом | ±2,5 В; ±1,25 В |
| Диапазоны частот формируемых сигналов | синусоидальный | от 0,1 Гц до 25 МГц |
| импульсный/прямоугольный | от 0,1 Гц до 10 МГц | |
| пилообразный/треугольный | от 0,1 Гц до 1 МГц | |
| шум | макс. 25 МГц | |
| Произвольный | частота дискретизации; глубина памяти | макс. 10 млн отсчетов/с; 16 тыс. точек |
| Общие данные | ||
| Экран | 10,1 дюйма WXGA цветной TFT дисплей (1280 × 800 пикселей) | |
| Интерфейсы | USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дистанционного отображения и работы | |
| Акустический шум | максимальный уровень звукового давления на расстоянии 1,0 м | 28,3 дБ(A) |
| Габариты | Ш × В × Г | 390 мм× 220 мм× 152 мм |
| Масса | 2,5 кг | |
Документы
Описание
| Опции | Описание |
| R&S®RTB-B221 | Upgrade of R&S®RTB2002 oscilloscopes to 100 MHz bandwidth |
| R&S®RTB-B222 | Upgrade of R&S®RTB2002 oscilloscopes to 200 MHz bandwidth |
| R&S®RTB-B223 | Upgrade of R&S®RTB2002 oscilloscopes to 300 MHz bandwidth |
| R&S®RTB-B241 | Upgrade of R&S®RTB2004 oscilloscopes to 100 MHz bandwidth |
| R&S®RTB-B242 | Upgrade of R&S®RTB2004 oscilloscopes to 200 MHz bandwidth |
| R&S®RTB-B243 | Upgrade of R&S®RTB2004 oscilloscopes to 300 MHz bandwidth |
| R&S®RTB-B1 | Mixed signal option for non-MSO models, 300 MHz |
| R&S®RTB-B6 | Arbitrary waveform generator |
| R&S®RTB-K1 | I2C/SPI serial triggering and decoding |
| R&S®RTB-K2 | UART/RS-232/RS-422/RS-485 serial triggering and decoding |
| R&S®RTB-K3 | CAN/LIN serial triggering and decoding |
| R&S®RTB-K15 | History and segmented memory |
| R&S®RTB-PK1 | Application package (-K1, -K2, -K3, -K15) |
| R&S®RT-ZP03 | 300 MHz, 10 MHz, 10:1/1:1, 10 MO/1 MO, 400 V, 12 pF/82 pF |
| R&S®RT-ZP05 | 500 MHz, 500 MHz, 10:1, 300 V (RMS), 10 pF |
| R&S®RTM-ZP10 | 500 MHz, 10 MO, 10:1, 400 V, 9.5 pF |
| R&S®RT-ZP1X | 38 MHz, 1 MO, 1:1,55 V, 39 pF |
| R&S®RT-ZH03 | 250 MHz, 100:1, 100 MO, 850 V, 6.5 pF |
| R&S®RT-ZH10 | 400 MHz, 100:1,50 MO, 1000 V, 7.5 pF |
| R&S®RT-ZH11 | 400 MHz, 1000:1, 50 MO, 1000 V, 7.5 pF |
| R&S®RT-ZC02 | 20 kHz, AC/DC, 10 A/1000 A |
| R&S®RT-ZC03 | 100 kHz, AC/DC, 30 A |
| R&S®RT-ZC10 | 10 MHz, AC/DC, 150 A |
| R&S®RT-ZC20 | 100 MHz, AC/DC, 30 A |
| R&S®RT-ZC30 | 120 MHz, AC/DC, 5 A |
| R&S®RT-ZA13 | Power supply for current probes |
| R&S®RT-ZD01 | 100 MHz, 1000:1/100:1, 8 MO, 1000 V (RMS), 3.5 pF |
| R&S®RT-ZD02 | 200 MHz, 10:1, 1 MO, 20 V diff., 3.5 pF |
| R&S®RT-ZL03 | Active 8 channel logic probe |
| R&S®HZ22 | Feedthrough termination 50 0 |
| R&S®RT-ZA19 | Probe pouch |
| R&S®RTB-Z1 | Front cover |
| R&S®RTB-Z3 | Soft case |
| R&S®ZZA-RTB2K | Rackmount kit |
| R&S® RTB-B221 | Upgrade of R&S®RTB2002 oscilloscopes to 100 MHz bandwidth |
| R&S® RTB-B222 | Upgrade of R&S®RTB2002 oscilloscopes to 200 MHz bandwidth |
| R&S® RTB-B223 | Upgrade of R&S®RTB2002 oscilloscopes to 300 MHz bandwidth |
| R&S® RTB-B241 | Upgrade of R&S®RTB2004 oscilloscopes to 100 MHz bandwidth |
| R&S® RTB-B242 | Upgrade of R&S®RTB2004 oscilloscopes to 200 MHz bandwidth |
| R&S® RTB-B243 | Upgrade of R&S®RTB2004 oscilloscopes to 300 MHz bandwidth |
| R&S® RTB-B1 | Mixed signal option for non-MSO models, 300 MHz |
| R&S® RTB-B6 | Arbitrary waveform generator |
| R&S® RTB-K1 | I2C/SPI serial triggering and decoding |
| R&S® RTB-K2 | UART/RS-232/RS-422/RS-485 serial triggering and decoding |
| R&S® RTB-K3 | CAN/LIN serial triggering and decoding |
| R&S® RTB-K15 | History and segmented memory |
| R&S® RTB-PK1 | Application package (-K1, -K2, -K3, -K15) |
| R&S® RT-ZP03 | 300 MHz, 10 MHz, 10:1/1:1, 10 MO/1 MO, 400 V, 12 pF/82 pF |
| R&S® RT-ZP05 | 500 MHz, 500 MHz, 10:1, 300 V (RMS), 10 pF |
| R&S® RTM-ZP10 | 500 MHz, 10 MO, 10:1, 400 V, 9.5 pF |
| R&S® RT-ZP1X | 38 MHz, 1 MO, 1:1,55 V, 39 pF |
| R&S® RT-ZH03 | 250 MHz, 100:1, 100 MO, 850 V, 6.5 pF |
| R&S® RT-ZH10 | 400 MHz, 100:1,50 MO, 1000 V, 7.5 pF |
| R&S® RT-ZH11 | 400 MHz, 1000:1, 50 MO, 1000 V, 7.5 pF |
| R&S® RT-ZC02 | 20 kHz, AC/DC, 10 A/1000 A |
| R&S® RT-ZC03 | 100 kHz, AC/DC, 30 A |
| R&S® RT-ZC10 | 10 MHz, AC/DC, 150 A |
| R&S® RT-ZC20 | 100 MHz, AC/DC, 30 A |
| R&S® RT-ZC30 | 120 MHz, AC/DC, 5 A |
| R&S® RT-ZA13 | Power supply for current probes |
| R&S® RT-ZD01 | 100 MHz, 1000:1/100:1, 8 MO, 1000 V (RMS), 3.5 pF |
| R&S® RT-ZD02 | 200 MHz, 10:1, 1 MO, 20 V diff., 3.5 pF |
| R&S® RT-ZL03 | Active 8 channel logic probe |
| R&S® HZ22 | Feedthrough termination 50 0 |
| R&S® RT-ZA19 | Probe pouch |
| R&S® RTB-Z1 | Front cover |
| R&S® RTB-Z3 | Soft case |
| R&S® ZZA-RTB2K | Rackmount kit |
Модели
| Модели | Описание |
| R&S RTB2002 | Осциллограф полоса пропускания 70 МГц, каналы 2, част. дискр. 2.5 Гвыб/с, длина записи 20 Мвыб + 16 цифр. каналы |
| R&S RTB2004 | Осциллограф полоса пропускания 70 МГц, каналы 4, част. дискр. 2.5 Гвыб/с, длина записи 20 Мвыб + 16 цифр. каналы |
| R&S RTB2002 + RTB-B221 | Осциллограф полоса пропускания 100 МГц, каналы 2, част. дискр. 2.5 Гвыб/с, длина записи 20 Мвыб + 16 цифр. каналы |
| R&S RTB2004 + RTB-B241 | Осциллограф полоса пропускания 100 МГц, каналы 4, част. дискр. 2.5 Гвыб/с, длина записи 20 Мвыб + 16 цифр. каналы |
| R&S RTB2002 + RTB-B222 | Осциллограф полоса пропускания 200 МГц, каналы 2, част. дискр. 2.5 Гвыб/с, длина записи 20 Мвыб + 16 цифр. каналы |
| R&S RTB2004 + RTB-B242 | Осциллограф полоса пропускания 200 МГц, каналы 4, част. дискр. 2.5 Гвыб/с, длина записи 20 Мвыб + 16 цифр. каналы |
| R&S RTB2002 + RTB-B223 | Осциллограф полоса пропускания 300 МГц, каналы 2, част. дискр. 2.5 Гвыб/с, длина записи 20 Мвыб + 16 цифр. каналы |
| R&S RTB2004 + RTB-B243 | Осциллограф полоса пропускания 300 МГц, каналы 4, част. дискр. 2.5 Гвыб/с, длина записи 20 Мвыб + 16 цифр. каналы |
