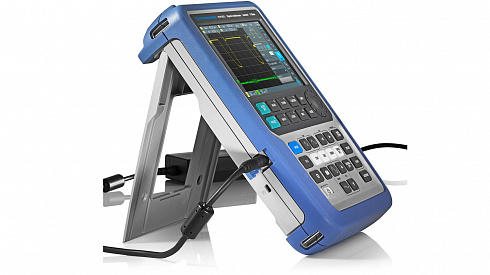

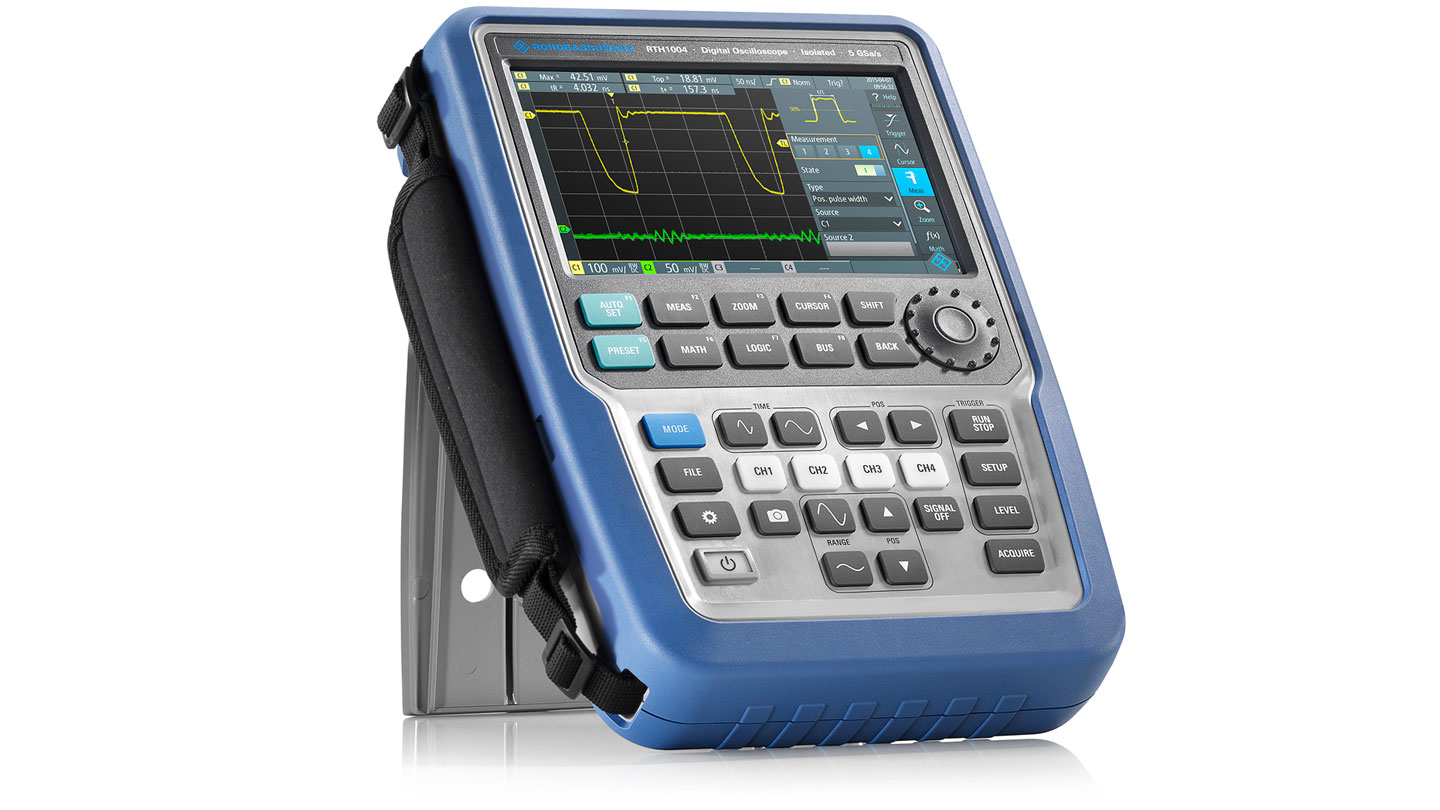

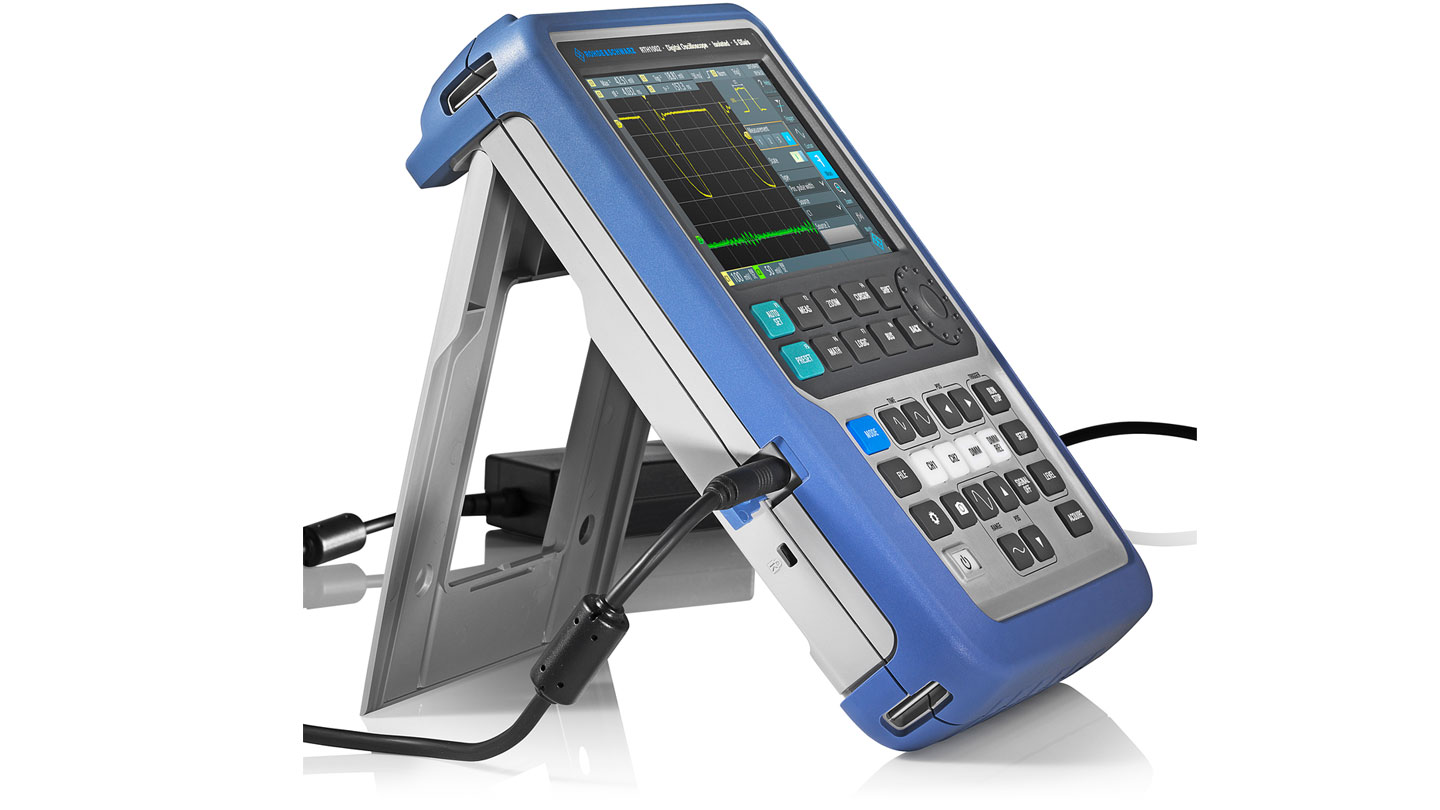

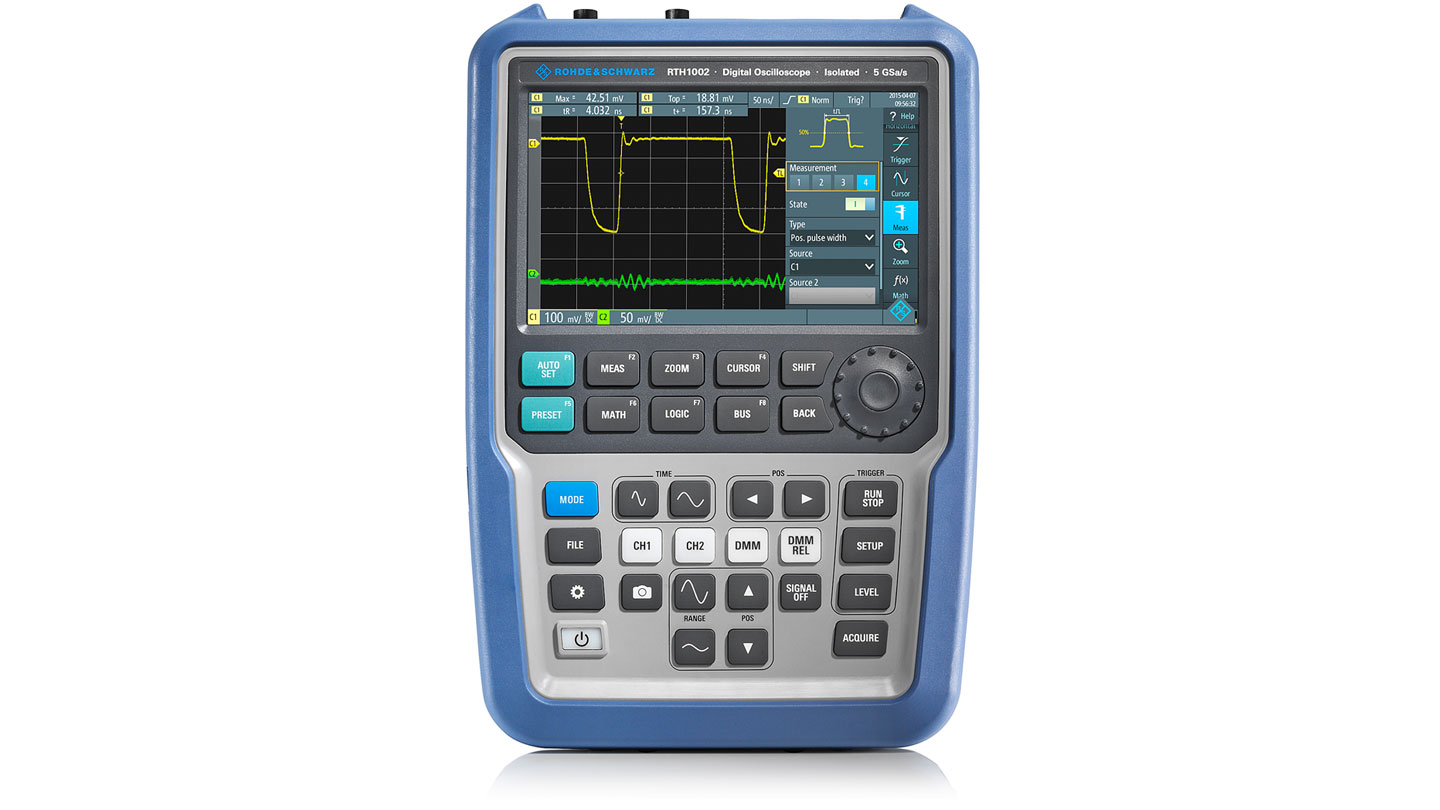

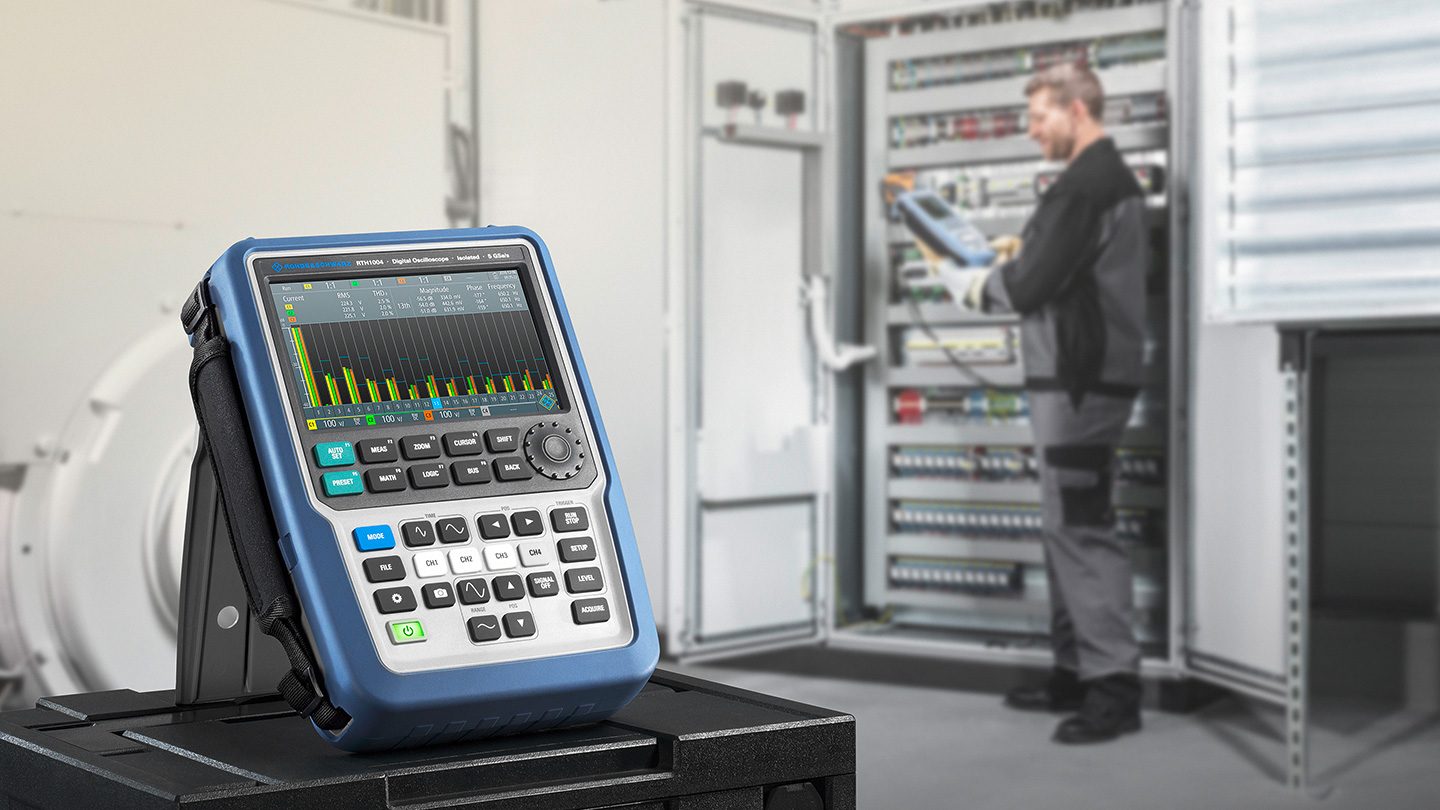

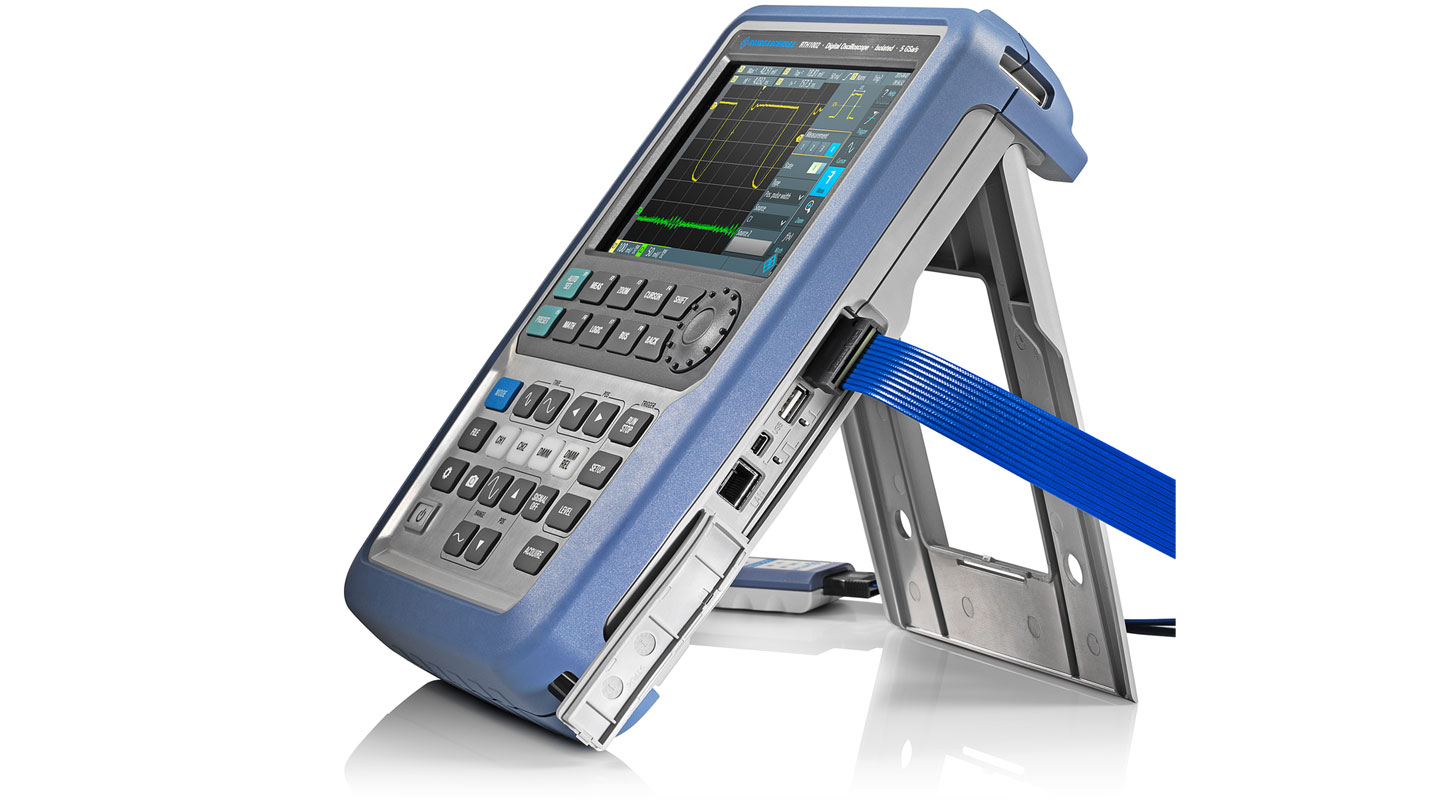

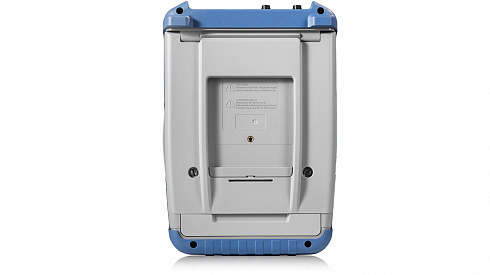

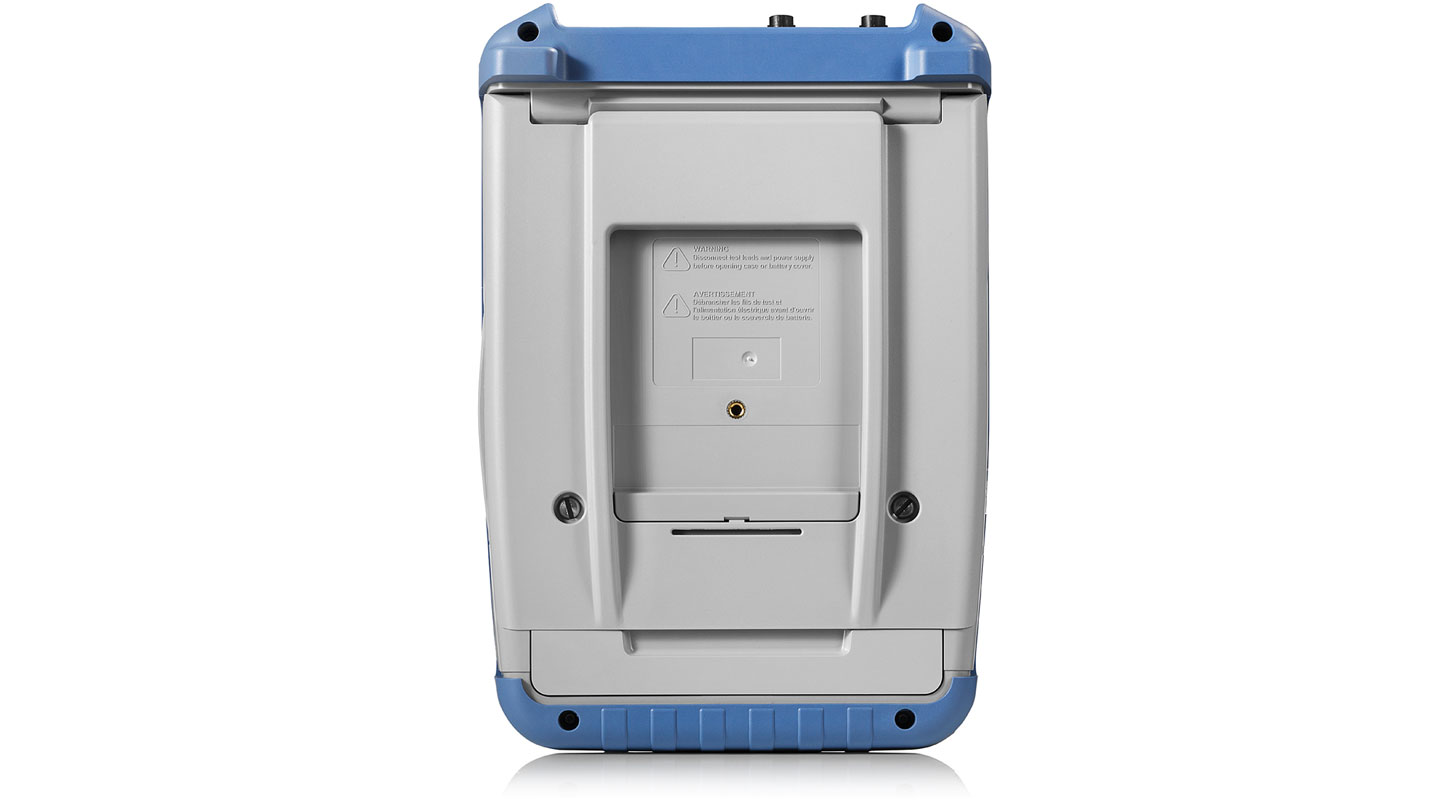

Портативный осциллограф R&S Scope Rider RTH с полосой пропускания от 60 МГц до 500 МГц
Подробнее
Описание

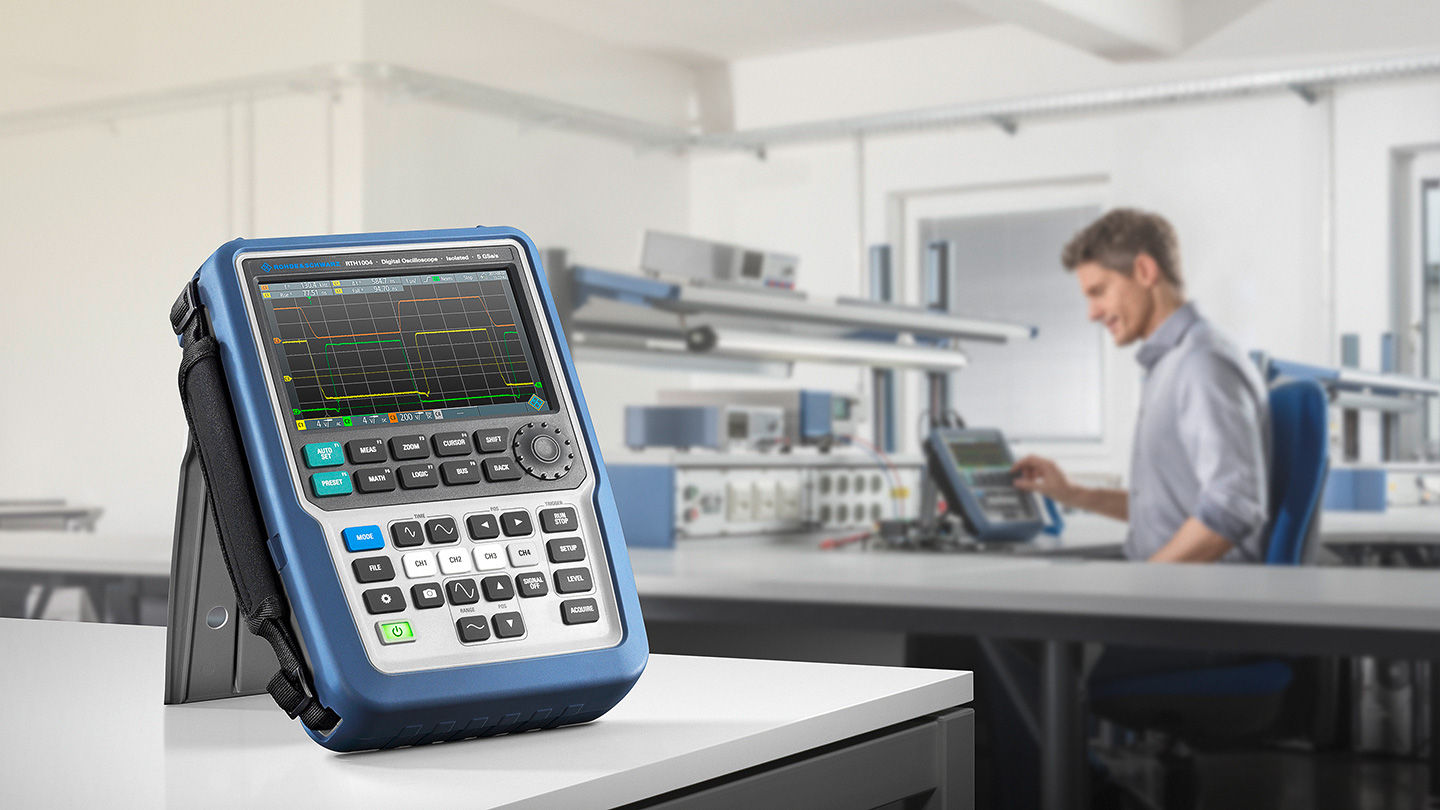

При отладке встраиваемых устройств в лаборатории или анализе сложных проблем в полевых условиях прибор R&S®Scope Rider обеспечивает характеристики и возможности лабораторного осциллографа, а также компактность и прочность работающего от аккумулятора портативного устройства. Благодаря изолированным каналам и полосе пропускания 500 МГц прибор идеально подходит для систем силовой электроники. Встроенный мультиметр (двухканальная модель) и работа в режиме мультиметра (четырехканальная модель) делают прибор превосходным инструментом для поиска любых неисправностей в электронике.
Превосходные характеристики:
- Полоса пропускания от 60 МГц до 500 МГц с частотой дискретизации до 5 ГГц
- Скорость захвата 50 000 осц/сек
- 10-разрядный АЦП
- От 2 мВ/дел до 100 В/дел
- Диапазон смещения до 200 В
- 33 функции автоматического измерения
8 приборов в одномпортативном корпусе:
- Характеристики лабораторного осциллографа
- Логический анализатор
- Анализатор протоколов
- Регистратор данных
- Цифровой мультиметр
- Анализатор спектра
- Анализатор гармоник
- Частотомер
Сенсорное и кнопочное управление:
- Полноценная работа с помощью сенсорной панели или клавиатуры
- Прекрасный 7-дюймовый цветной экран
- Простая настройка параметров многофункциональным колесиком
- Крупные кнопки для удобства работы в перчатках
Надежная защита:
- Максимальная безопасность в любых условиях: категория измерений CAT IV 600 В/CAT III 1000 В
- Корпус со степенью защиты IP51, отвечающий военным требованиям к внешней среде
- Нескользящая и ударопрочная прорезиненная поверхность
Отличные возможностиподключения и многое другое:
- Беспроводное и Ethernet подключение для сетевого дистанционного управления и быстрого доступа к данным
- Быстрое завершение работы за счет возможности документирования одним касанием
- Поддержка microSD-карт и USB (устройство/хост)
- Более 4 часов работы от аккумулятора
Характеристики
| Система вертикального отклонения | ||

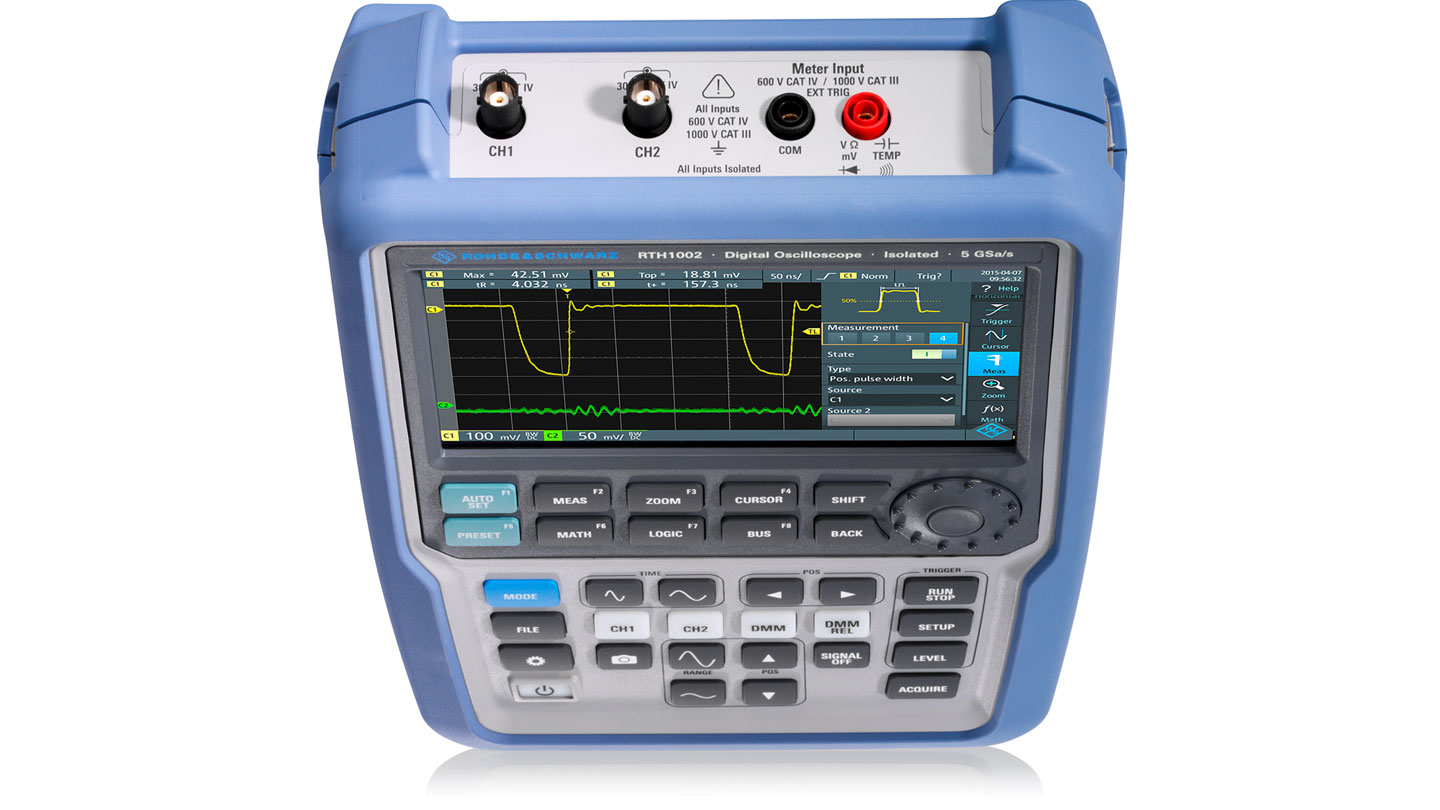

| Входные каналы | 2-канальные модели | 2 осциллографических канала, 1 цифровой мультиметр |

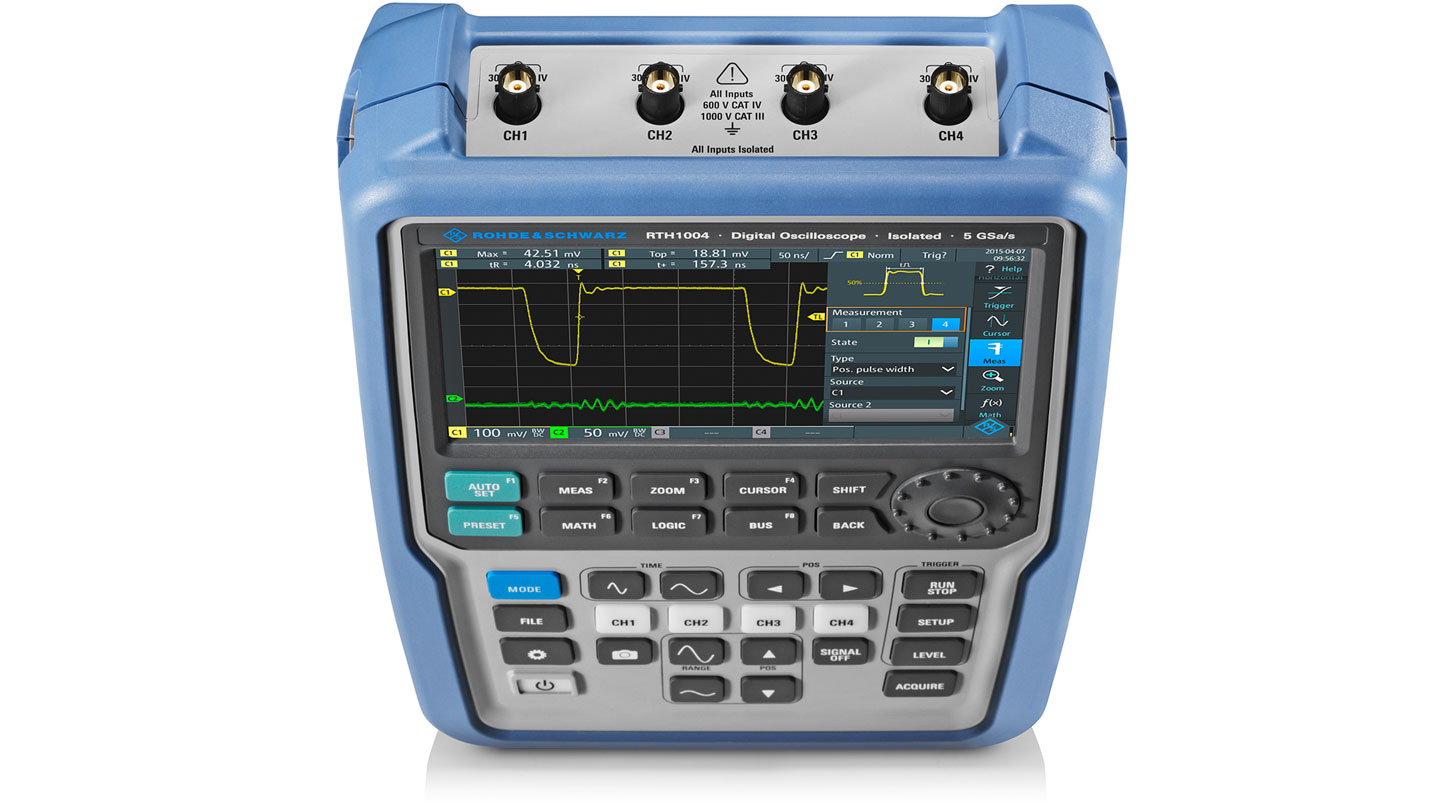

| 4-канальные модели | 4 осциллографических канала | |
| Максимальное входное напряжение | BNC-входы | CAT IV 300 В (СКЗ), 424 В (пик.) |
| с пробником R&S®RT-ZI10 или R&S®RT-ZI11 | CAT IV 600 В, CAT III 1000 В | |
| Диапазон смещения | +/-200 В | |
| Система сбора данных и горизонтального отклонения | ||
|
Максимальная частота дискретизации (в реальном масштабе времени) |
1/2/4 активных канала | 5/2,5/1,25 ГГц |
| Память для собранных данных | 1/2/4 активных канала | 500/250/125 тыс. отсчетов/канал |
| Скорость сбора данных (в реальном масштабе времени) | макс. | 50 000 осциллограмм/с |
| Диапазон временной развертки | от 1 нс/дел до 500 с/дел | |
| Функциональные возможности логического анализатора (MSO) (дополнительно: R&S®RTH-B1) | ||
| Входные каналы / глубина памяти | 8 логических каналов / 125 тыс отсчетов | |
| Полоса пропускания / частота дискретизации | 250 МГц / 1,25 млрд отсчетов/с | |
| Цифровая система запуска | ||
| Режимы запуска | автоматический, стандартный, однократный | |
| Типы запуска | Дополнительные типы запуска (опция R&S®RTH-K19) | 14 типов запуска |
| Автоматические осциллографические измерения | ||
| Автоматические измерения | 37 функций измерения | |
| Испытания по маске | ||
| Определение маски | рукав допуска | |
| Действия при нарушении | нет, звук, остановка | |
| Архив и сегментированная память (опция: R&S®RTH-K15) | ||
| Количество сегментов | до 5000 | |
| Запуск и декодирование протоколов | ||
| Поддерживаемые протоколы | (дополнительно: R&S®RTH-K1, R&S®RTH-K2, R&S®RTH-K3, R&S®RTH-K9, R&S®RTH-K10) | I2C, UART/RS-232/RS-422/RS-485, CAN, LIN, CAN-FD, SENT |
| Регистратор данных | ||
| Число одновременно регистрируемых каналов | 4 | |
| Скорость измерений | 1/2/5 измерений/с | |
| Глубина памяти | 2 млн отсчетов на регистрируемый канал | |
| Цифровой вольтметр/цифровой мультиметр | ||
| Разрешение | 2-канальная версия (цифровой мультиметр) | 10 000 отсчетов |
| 4-канальная версия (цифровой вольтметр) | 999 отсчетов | |
| Напряжение и ток | ток с опциональным пробником тока или шунтом | пост. ток, перем. ток, пост. + перем. ток |
| Температура | С датчиком температуры PT100 | |
|
Сопротивление, целостность цепи, испытание диодов, емкость, частота |
только 2-канальная версия | |
| Общие данные | ||
| Габариты | Ш x В x Г | 201 x 293 x 74 мм |
| Масса | с аккумуляторной батареей | 2,4 кг (ном.) |
| Степень защиты | IP51, согласно IEC 60529 | |
| Экран | 7-дюймовый цветной TFT ЖК дисплей с разрешением 800 × 480 пикселей | |
| Интерфейсы | USB-хост, USB-устройство, LAN, беспроводная LAN (опция) | |
Документы
Описание
| Опции | Описание |
| R&S® RTH1002.02 | R&S®RTH1002 basic instrument, no hardware options |
| R&S® RTH1004.04 | R&S®RTH1004 basic instrument, no hardware options |
| R&S® RTH-B1 | Mixed Signal Option, 250 MHz |
| R&S® RTH-B221 | Upgrade of R&S®RTH1002 oscilloscopes to 100 MHz bandwidth |
| R&S® RTH-B241 | Upgrade of R&S®RTH1004 oscilloscopes to 100 MHz bandwidth |
| R&S® RTH-B222 | Upgrade of R&S®RTH1002 oscilloscopes to 200 MHz bandwidth |
| R&S® RTH-B242 | Upgrade of R&S®RTH1004 oscilloscopes to 200 MHz bandwidth |
| R&S® RTH-B223 | Upgrade of R&S®RTH1002 oscilloscopes to 350 MHz bandwidth |
| R&S® RTH-B243 | Upgrade of R&S®RTH1004 oscilloscopes to 350 MHz bandwidth |
| R&S® RTH-B224 | Upgrade of R&S®RTH1002 oscilloscopes to 500 MHz bandwidth |
| R&S® RTH-B244 | Upgrade of R&S®RTH1004 oscilloscopes to 500 MHz bandwidth |
| R&S® RTH1012 | Combination of R&S®RTH1002, R&S®RTH-B221 |
| R&S® RTH1022 | Combination of R&S®RTH1002, R&S®RTH-B222 |
| R&S® RTH1032 | Combination of R&S®RTH1002, R&S®RTH-B223 |
| R&S® RTH1052 | Combination of R&S®RTH1002, R&S®RTH-B224 |
| R&S® RTH1014 | Combination of R&S®RTH1004, R&S®RTH-B241 |
| R&S® RTH1024 | Combination of R&S®RTH1004, R&S®RTH-B242 |
| R&S® RTH1034 | Combination of R&S®RTH1004, R&S®RTH-B243 |
| R&S® RTH1054 | Combination of R&S®RTH1004, R&S®RTH-B244 |
| R&S® RTH1002MSO | Combination of R&S®RTH1002, R&S®RTH-B1 |
| R&S® RTH1012MSO | Combination of R&S®RTH1002, R&S®RTH-B221, R&S®RTH-B1 |
| R&S® RTH1022MSO | Combination of R&S®RTH1002, R&S®RTH-B222, R&S®RTH-B1 |
| R&S® RTH1032MSO | Combination of R&S®RTH1002, R&S®RTH-B223, R&S®RTH-B1 |
| R&S® RTH1052MSO | Combination of R&S®RTH1002, R&S®RTH-B224, R&S®RTH-B1 |
| R&S® RTH1004MSO | Combination of R&S®RTH1004, R&S®RTH-B1 |
| R&S® RTH1014MSO | Combination of R&S®RTH1004, R&S®RTH-B241, R&S®RTH-B1 |
| R&S® RTH1024MSO | Combination of R&S®RTH1004, R&S®RTH-B242, R&S®RTH-B1 |
| R&S® RTH1034MSO | Combination of R&S®RTH1004, R&S®RTH-B243, R&S®RTH-B1 |
| R&S® RTH1054MSO | Combination of R&S®RTH1004, R&S®RTH-B244, R&S®RTH-B1 |
| R&S® RTH-K1 | I2C/SPI Serial Triggering and Decoding |
| R&S® RTH-K2 | UART/RS-232/RS-422/RS-485 Serial Triggering and Decoding |
| R&S® RTH-K3 | CAN/LIN Serial Triggering and Decoding |
| R&S® RTH-K9 | CAN-FD Serial Triggering and Decoding (requires active R&S®RTH-K3 option as basis) |
| R&S® RTH-K10 | SENT Serial Triggering and Decoding |
| R&S® RTH-K15 | History and Segmented Memory |
| R&S® RTH-K18 | Spectrum Analysis |
| R&S® RTH-K19 | Advanced Triggering |
| R&S® RTH-K33 | Frequency Counter |
| R&S® RTH-K34 | Harmonic Analysis |
| R&S® RTH-K200 | Wireless LAN, all countries except US and Canada |
| R&S® RTH-K200US | Wireless LAN, for US and Canada only |
| R&S® RTH-K201 | Web Interface Remote Control |
| R&S® RT-ZI10 | Passive Probe, 500 MHz, isolated, 10:1, 10 МП, 12 pF, 600 V CAT IV, 1000 V CAT III |
| R&S® RT-ZI11 | Passive Probe, 500 MHz, isolated, 100:1, 100 МП, 4.6 pF, 600 V CAT IV, 1000 V CAT III |
| R&S® RT-ZI10C | Passive Probe (laboratory model), 500 MHz, isolated, 10:1, 10 Mn, 11 pF, 300 V CAT III |
| R&S® RT-ZI10C-2 | Set 2 x R&S®RT-ZI10C passive probe |
| R&S® RT-ZI10C-4 | Set 4 x R&S®RT-ZI10C passive probe |
| R&S® RT-ZC02 | 20 kHz, AC/DC, 0.01 V/A and 0.001 V/A, ±200 A and ±2000 A |
| R&S® RT-ZC03 | 100 kHz, AC/DC, 0.1 V/A, 30 A |
| R&S® RT-ZA12 | PT100 Temperature Probe |
| R&S® RT-ZA20 | Accessory Replacement Set for R&S®RT-ZI10 and R&S®RT-ZI11 |
| R&S® RT-ZA21 | Extended Accessory Set for R&S®RT-ZI10 |
| R&S® RT-ZA22 | Safety Test Leads, red and black, silicone, 600 V CAT IV |
| R&S® HA-Z220 | Soft Carrying Bag |
| R&S® HA-Z210 | Ethernet Cable, length: 2 m, crossover |
| R&S® HA-Z211 | USB Cable, length: 1.8 m, standard/mini USB connector |
| R&S® RTH-Z4 | Hard Shell Protective Carrying Case |
| R&S® HA-Z302 | Car Adapter |
| R&S® HA-Z303 | Battery Charger for Lithium-Ion Battery |
| R&S® HA-Z306 | Replacement Battery |
| R&S® RT-ZA14 | Spare Power Supply, for R&S®RTH incl. power plugs for EU, CH, UK, US, CAN, China, Australia |
Модели
| Модели | Описание |
| R&S RTH1002 | Осциллограф полоса пропускания 60 МГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 500 Квыб + 8 цифр. каналы |
| R&S RTH1004 | Осциллограф полоса пропускания 60 МГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 500 Квыб + 8 цифр. каналы |
| R&S RTH1002 + RTH-B221 | Осциллограф полоса пропускания 100 МГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 500 Квыб + 8 цифр. каналы |
| R&S RTH1004 + RTH-B241 | Осциллограф полоса пропускания 100 МГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 500 Квыб + 8 цифр. каналы |
| R&S RTH1002 + RTH-B222 | Осциллограф полоса пропускания 200 МГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 500 Квыб + 8 цифр. каналы |
| R&S RTH1004 + RTH-B242 | Осциллограф полоса пропускания 200 МГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 500 Квыб + 8 цифр. каналы |
| R&S RTH1002 + RTH-B223 | Осциллограф полоса пропускания 350 МГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 500 Квыб + 8 цифр. каналы |
| R&S RTH1004 + RTH-B243 | Осциллограф полоса пропускания 350 МГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 500 Квыб + 8 цифр. каналы |
| R&S RTH1002 + RTH-B224 | Осциллограф полоса пропускания 500 МГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 500 Квыб + 8 цифр. каналы |
| R&S RTH1004 + RTH-B244 | Осциллограф полоса пропускания 500 МГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 500 Квыб + 8 цифр. каналы |
