Осциллограф Rohde&Schwarz RTM3000 с полосой пропускания от 100 МГц до 1 ГГц
Подробнее
Описание

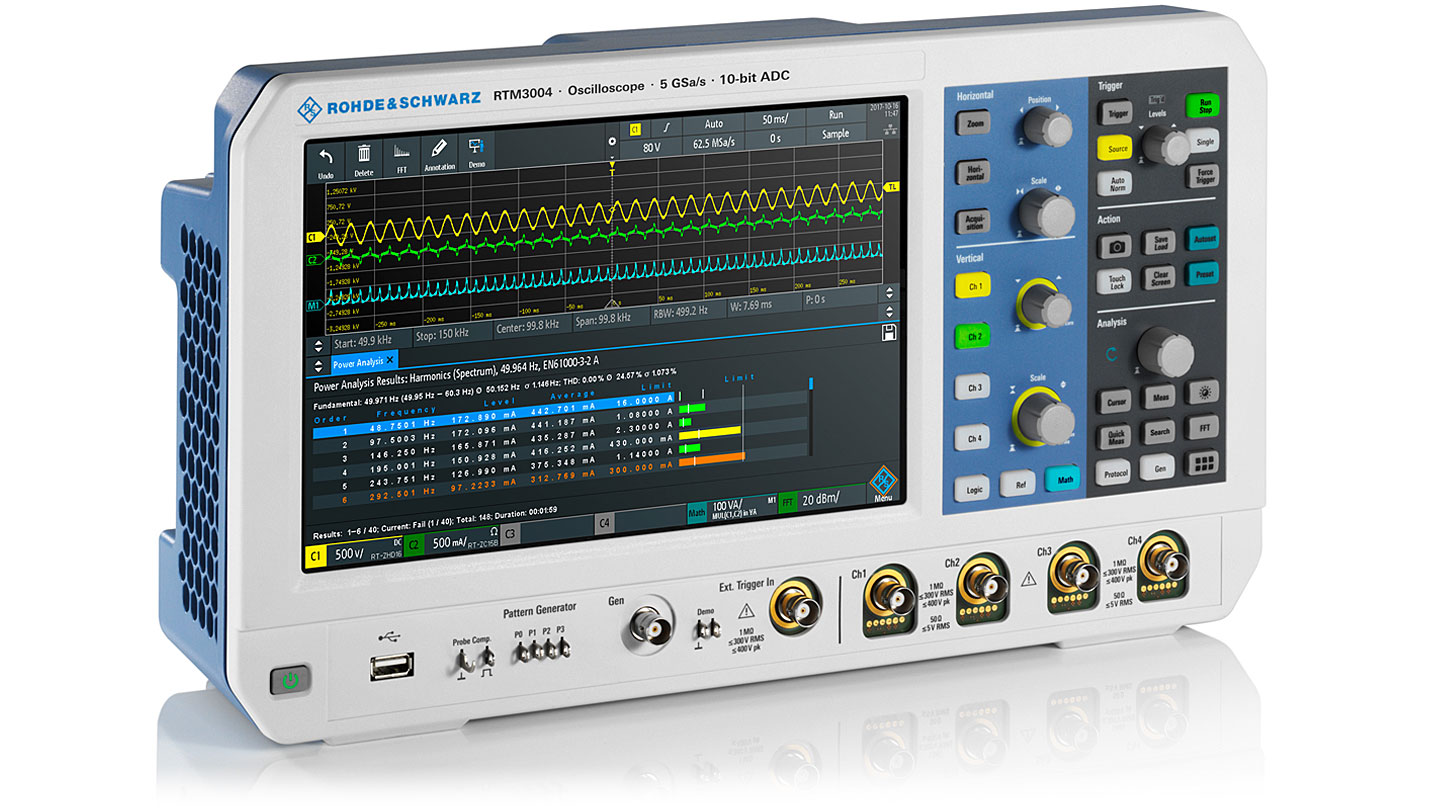

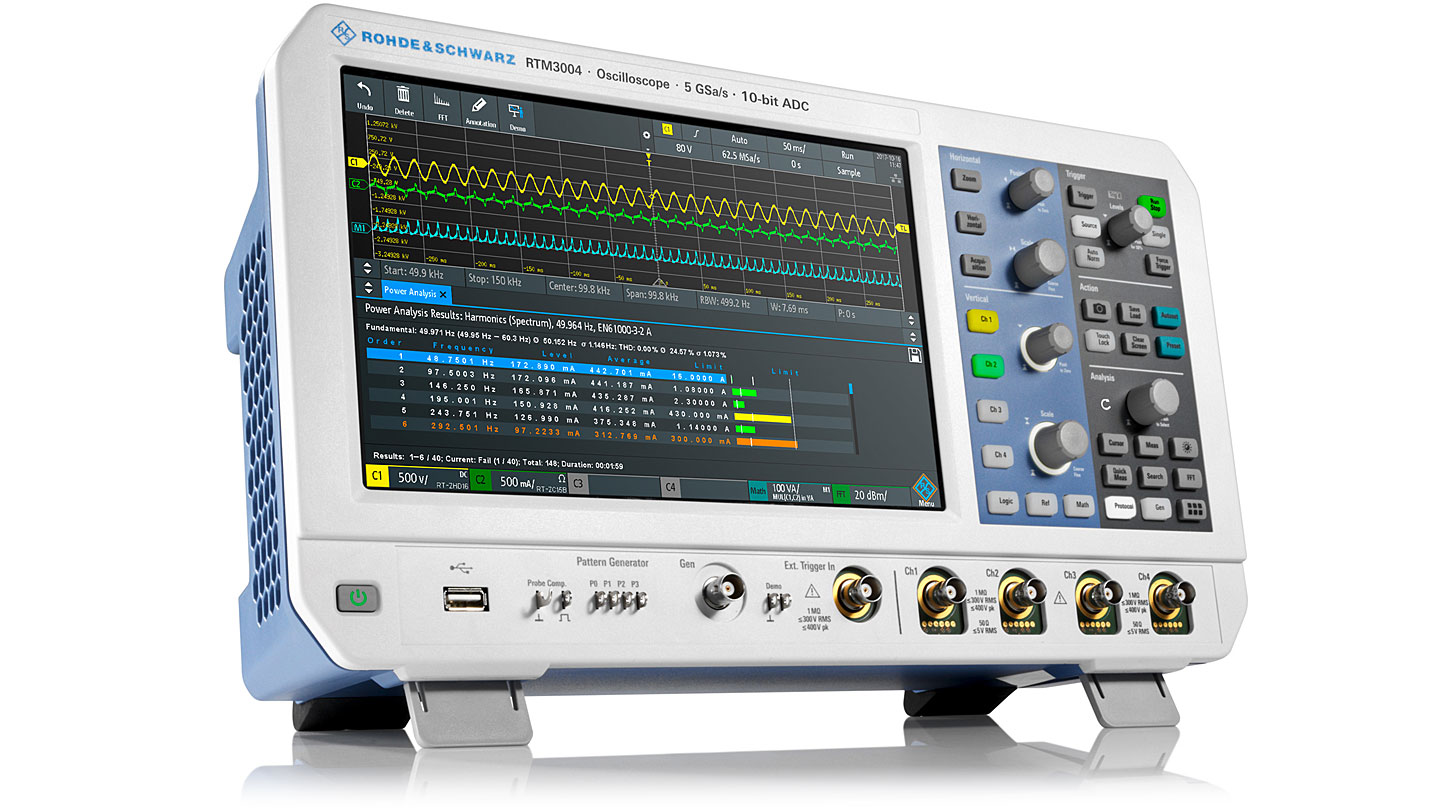

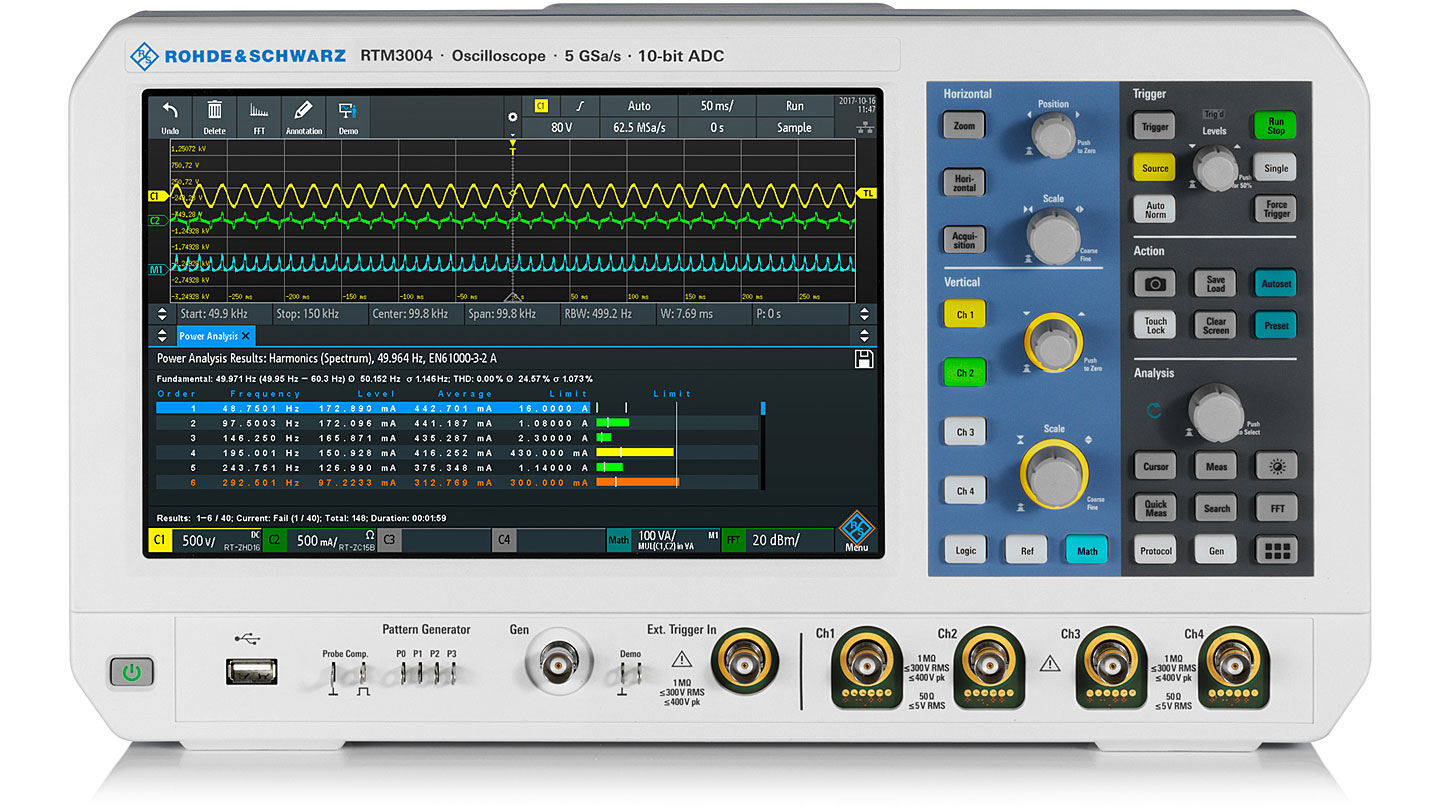

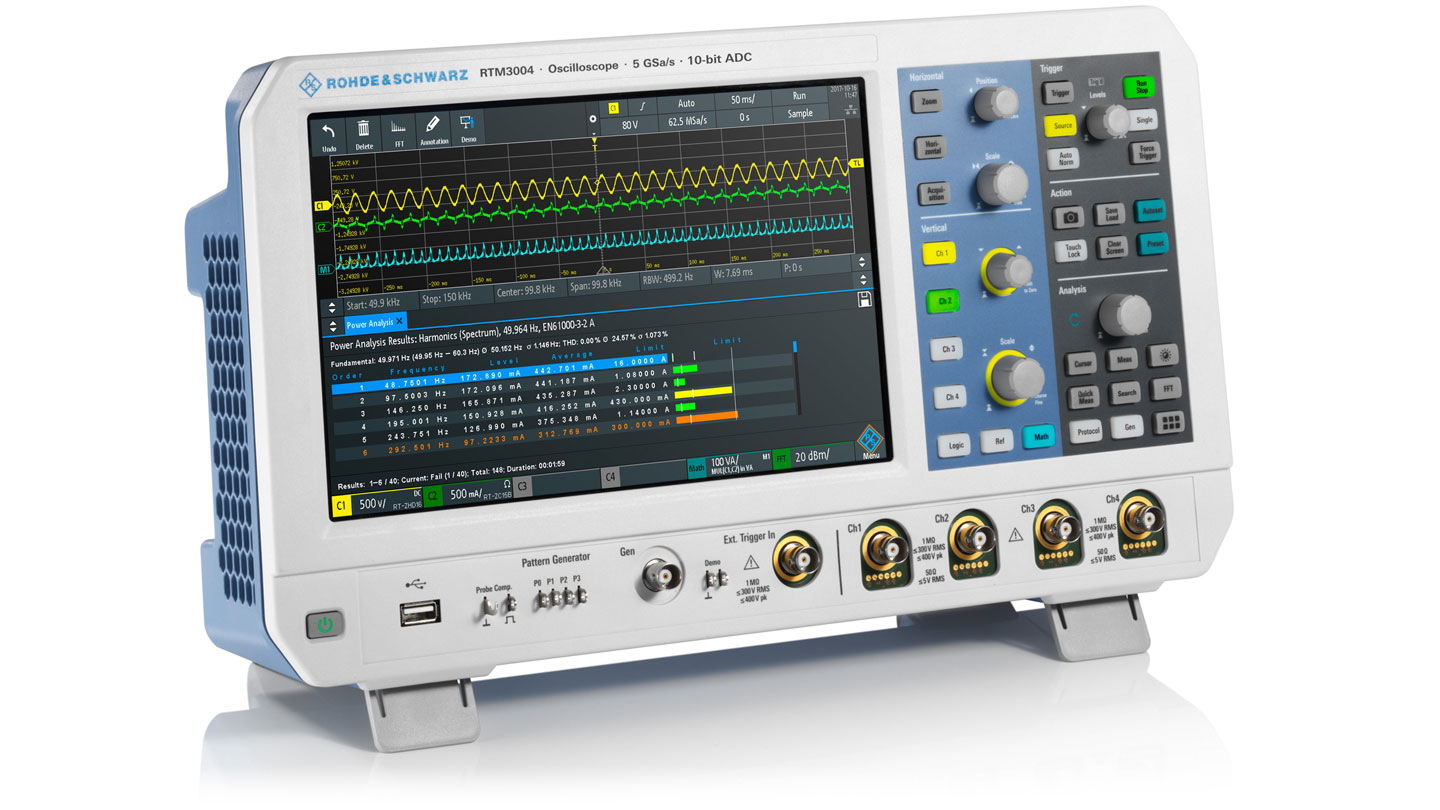

Разработанный, как средство решения повседневных задач осциллограф, R&S RTM3000 сочетает десятикратную эффективность (10-разрядный АЦП, 10-кратный объем памяти и сенсорный экран с диагональю 10,1") с интерфейсом пробников Rohde&Schwarz для всех пробников Rohde &Schwarz.
Дисплей прибора, самый большой в своем классе емкостной дисплей (10,1") с высоким разрешением (1280 × 800 пикселей), позволяет работать с осциллографом как со смартфоном. Просто касайтесь экрана, чтобы быстро перемещаться по всплывающим меню, и используйте экранные жесты, чтобы легко масштабировать, детализировать и перемещать осциллограммы.
10-разрядный аналого-цифровой преобразователь (АЦП) обеспечивает почти четырехкратное улучшение разрешения по сравнению с обычными 8-разрядными АЦП. Пользователи получают более четкие осциллограммы с дополнительными подробностями сигнала.
Память объемом 40 млн отсчетов доступна для каждого активного канала. В режиме чередования доступно 80 млн отсчетов, что позволяет захватывать длительные временные последовательности и осуществлять более детальный анализ.
Благодаря интерфейсу пробников Rohde&Schwarz, можно использовать все доступные пробники компании Rohde &Schwarz для идеального соединения с любым испытуемым устройством.
R&S®RTM3000 – это не только осциллограф. Он включает в себя логический анализатор, анализатор протоколов, генератор сигналов и цифровых последовательностей, цифровой вольтметр и специальные режимы работы для частотного анализа, тестирования по маске и длительного захвата данных. Отлаживать электронные системы всех видов становится просто и эффективно. R&S®RTM3000 - это выгодная инвестиция по очень привлекательной цене.
Характеристики
| Система вертикального отклонения | ||
| Количество каналов | R&S®RTM3002; R&S®RTM3004 | 2; 4 |
|
Полоса пропускания (по уровню –3 дБ) при 50 Ом |
R&S®RTM3002/3004 (с опциями R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10) | 100 МГц, 200 МГц, 350 МГц, 500 МГц, 1 ГГц |
| Время нарастания (расчетное) | R&S®RTM3002/3004 (с опциями R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10) | 3,5 нс, 1,75 нс, 1 нс, 700 пс, 350 пс |
| Входной импеданс | 50 Ом ± 1,5% (изм.), 1 МОм ± 1 % (изм.) || 14 пФ ± 1 пФ (изм.) | |
| Входная чувствительность | при максимальной полосе пропускания во всех диапазонах | |
| с 1 МОм | от 500 μВ/дел до 10 В/дел | |
| при 50 Ом | от 500 μВ/дел до 1 В/дел | |
| Точность усиления по постоянному напряжению | смещение и позиция = 0, максимальное изменение рабочей температуры ±5°°C после саморегулировки | |
| входная чувствительность > 5 мВ/дел | ±1,5 % полной шкалы | |
| входная чувствительность > 5 мВ/дел | ±2 % полной шкалы | |
| Разрешение АЦП | 10 бит, до 16 бит при прореживании с высоким разрешением | |
| Система сбора данных | ||
|
Максимальная частота дискретизации (в реальном масштабе времени) |
2,5 млрд отсчетов/с; 5 млрд отсчетов/с в режиме чередования | |
| Память для собранных данных | стандартная; | 40 млн отсчетов (80 млн отсчетов с перемежением) |
| с опцией R&S®RTM-K15 | 400 млн отсчетов сегментированной памяти | |
| Система горизонтального отклонения | ||
| Диапазон временной развертки | выбирается от 0,5 нс/дел до 500 с/дел | |
| Система запуска | ||
| Типы запуска | стандартно | по фронту, по длительности, по видеосигналу (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), по шаблону, по строке, по последовательной шине, по тайм-ауту |
| опция | I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN,ARINC 429, MIL-STD-1553 | |
| Опция MSO | ||
| Цифровые каналы | 16 (2 логических пробника) | |
| Частота дискретизации | 2,5 млрд отсчетов/с | |
| Память для собранных данных | стандартная; | 40 млн отсчетов (80 млн отсчетов с перемежением) |
| с опцией R&S®RTM-K15 | 400 млн отсчетов сегментированной памяти | |
| Опция генератора сигналов | ||
| Разрешение, частота дискретизации | 14 бит, 250 млн отсчетов/с | |
| Амплитуда | высокое Z; 50 Ом | от 20 мВ до 5 В (Vразмах); от 10 мВ до 2,5 В (Vразмах) |
| Смещение постоянной составляющей | высокое Z; 50 Ом | ±5 В; ±2,5 В |
| Диапазоны частот формируемых сигналов | синусоидальный | от 0,1 Гц до 25 МГц |
| импульсный/прямоугольный | от 0,1 Гц до 10 МГц | |
| пилообразный/треугольный | от 0,1 Гц до 1 МГц | |
| шум | макс. 25 МГц | |
| Произвольный | частота дискретизации; глубина памяти | макс. 10 млн отсчетов/с; 32 тыс. точек |
| Общие данные | ||
| Экран | 10,1 дюйма WXGA цветной TFT дисплей (1280 × 800 пикселей) | |
| Интерфейсы | USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дистанционного отображения и работы | |
| Акустический шум | максимальный уровень звукового давления на расстоянии 1,0 м | 28,3 дБ(A) |
| Габариты | Ш × В × Г | 390 мм × 220 мм × 152 мм |
| Масса | 3,3 кг | |
Документы
Описание
| Опции | Описание |
| R&S®RT-ZA1 P | 3D positioner with central tensioning knob for easy clamping and positioning of probes (span width: 200 mm, clamping range: 15 mm) |
| R&S®WE1 | Extended warranty, one year |
| R&S® RTM-B222 | Upgrade of R&S®RTM3002 oscilloscopes to 200 MHz bandwidth |
| R&S® RTM-B223 | Upgrade of R&S®RTM3002 oscilloscopes to 350 MHz bandwidth |
| R&S® RTM-B225 | Upgrade of R&S®RTM3002 oscilloscopes to 500 MHz bandwidth |
| R&S® RTM-B2210 | Upgrade of R&S®RTM3002 oscilloscopes to 1 GHz bandwidth |
| R&S® RTM-B242 | Upgrade of R&S®RTM3004 oscilloscopes to 200 MHz bandwidth |
| R&S® RTM-B243 | Upgrade of R&S®RTM3004 oscilloscopes to 350 MHz bandwidth |
| R&S® RTM-B245 | Upgrade of R&S®RTM3004 oscilloscopes to 500 MHz bandwidth |
| R&S® RTM-B2410 | Upgrade of R&S®RTM3004 oscilloscopes to 1 GHz bandwidth |
| R&S® RTM-B1.02 | Mixed signal upgrade for non-MSO models, 400 MHz |
| R&S® RTM-B6 | Arbitrary waveform and 4-bit pattern generator |
| R&S® RTM-K1.02 | I2C/SPI serial triggering and decoding |
| R&S® RTM-K2.02 | UART/RS-232/RS-422/RS-485 serial triggering and decoding |
| R&S® RTM-K3.02 | CAN/LIN serial triggering and decoding |
| R&S® RTM-K5.02 | Audio (I2S, LJ, RJ, TDM) triggering and decoding |
| R&S® RTM-K6.02 | MIL-STD-1553 serial triggering and decoding |
| R&S® RTM-K7.02 | ARINC 429 serial triggering and decoding |
| R&S® RTM-K15.02 | History and segmented memory |
| R&S® RTM-K18.02 | Spectrum analysis and spectrogram 4 |
| R&S® RTM-K31.02 | Power analysis |
| R&S® RTM-PK1.02 | Application bundle, consists of the following options: R&S®RTM-K1, R&S®RTM-K2, R&S®RTM-K3, R&S®RTM-K6, R&S®RTM-K7, R&S®RTM-K15, R&S®RTM-K18, R&S®RTM-K31, R&S®RTM-B6 |
| R&S® RT-ZP05S | 500 MHz, 10 МП, 10:1,300 V, 10 pF, 5 mm |
| R&S® RT-ZP10 | 500 MHz, 10 MQ, 10:1,400 V, 9.5 pF, 2.5 mm |
| R&S® RT-ZP1X | 38 MHz, 1 MQ, 1:1, 55 V, 39 pF, 2.5 mm |
| R&S® RT-ZS10L | 1.0 GHz, 10:1, 1 MQ, BNC interface |
| R&S® RT-ZS10E | 1.0 GHz, active, 1 MQ, Rohde & Schwarz probe interface |
| R&S® RT-ZS10 | 1.0 GHz, active, 1 MO, R&S®ProbeMeter, micro button, Rohde & Schwarz probe interface |
| R&S® RT-ZS20 | 1.5 GHz, active, 1 MO, R&S®ProbeMeter, micro button, Rohde & Schwarz probe interface |
| R&S® RT-ZD10 | 1.0 GHz, active, differential, 1 MO, R&S®ProbeMeter, micro button, incl. 10:1 external attenuator, 1 MO, 70 V DC, 46 V AC (peak), Rohde & Schwarz probe interface |
| R&S® RT-ZD20 | 1.5 GHz, active, differential, 1 MO, R&S®ProbeMeter, micro button, Rohde & Schwarz probe interface |
| R&S® RT-ZPR20 | 2.0 GHz, 1:1, 50 kO, ±0.85 V, ±60 V offset, Rohde & Schwarz probe interface |
| R&S® RT-ZH03 | 250 MHz, 100:1, 100 MO, 850 V, 6.5 pF |
| R&S® RT-ZH10 | 400 MHz, 100:1,50 MO, 1000 V, 7.5 pF |
| R&S® RT-ZH11 | 400 MHz, 1000:1, 50 MO, 1000 V, 7.5 pF |
| R&S® RT-ZD002 | 25 MHz, 20:1/200:1, 4 МП, 1.4 kV (CAT III), BNC interface |
| R&S® RT-ZD003 | 25 MHz, 10:1/100:14 МП, 700 V (CAT II), BNC interface |
| R&S® RT-ZD01 | 100 MHz, 8 МП, 1 kV (RMS) (CAT III), BNC interface |
| R&S® RT-ZD02 | 200 MHz, 10:1, ±20 V, BNC interface |
| R&S® RT-ZD08 | 800 MHz, 10:1, 200 кП, ±15 V, BNC interface |
| R&S® RT-ZHD07 | 200 MHz, 250:1/25:1, 5 Mn, 750 V (peak), 300 V CAT III, Rohde & Schwarz probe interface |
| R&S® RT-ZHD15 | 100 MHz, 500:1/50:1, 10 Mn, 1500 V (peak), 1000 V CAT III, Rohde & Schwarz probe interface |
| R&S® RT-ZHD16 | 200 MHz, 500:1/50:1, 10 Mn, 1500 V (peak), 1000 V CAT III, Rohde & Schwarz probe interface |
| R&S® RT-ZHD60 | 100 MHz, 1000:1/100:1, 40 Mn, 6000 V (peak), 1000 V CAT III, Rohde & Schwarz probe interface |
| R&S® RT-ZC02 | 20 kHz, AC/DC, 0.01 V/A and 0.001 V/A, ±200 A and ±2000 A, BNC interface |
| R&S® RT-ZC03 | 100 kHz, AC/DC, 0.1 V/A, 30 A, BNC interface |
| R&S® RT-ZC05B | 2 MHz, AC/DC, 0.01 V/A, 500 A (RMS), Rohde & Schwarz probe interface |
| R&S® RT-ZC10 | 10 MHz, AC/DC, 0.01 V/A, 150 A (RMS), BNC interface |
| R&S® RT-ZC10B | 10 MHz, AC/DC, 0.01 V/A, 150 A (RMS), Rohde & Schwarz probe interface |
| R&S® RT-ZC15B | 50 MHz, AC/DC, 0.1 V/A, 30 A (RMS), Rohde & Schwarz probe interface |
| R&S® RT-ZC20 | 100 MHz, AC/DC, 0.1 V/A, 30 A (RMS), BNC interface |
| R&S® RT-ZC20B | 100 MHz, AC/DC, 0.1 V/A, 30 A (RMS), Rohde & Schwarz probe interface |
| R&S® RT-ZC30 | 120 MHz, AC/DC, 1 V/A, 5 A (RMS), BNC interface |
| R&S® HZ15.02 | Probe set for E and H near-field measurements, 30 MHz to 3 GHz |
| R&S® RT-ZL04 | 400 MHz logic probe, 8 channels |
| R&S® RT-ZA13 | Probe power supply for R&S®RT-ZC10/20/30 |
| R&S® RT-ZA15 | External attenuator 10:1,2.0 GHz, 1.3 pF, 60 V DC, 42.4 V AC (peak) for R&S®RT-ZD20/30 probes |
| R&S® RT-ZA19 | Probe pouch |
| R&S® RT-ZF20 | Power deskew and calibration test fixture |
| R&S® RTB-Z1 | Front cover |
| R&S® RTB-Z3 | Soft bag |
| R&S® ZZA-RTB2K | Rackmount kit |
Модели
| Модели | Описание |
| R&S RTM3002 | Осциллограф полоса пропускания 100 МГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы |
| R&S RTM3004 | Осциллограф полоса пропускания 100 МГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы |
| R&S RTM3002 + RTM-B2210 | Осциллограф полоса пропускания 1 ГГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы |
| R&S RTM3004 + RTM-B2410 | Осциллограф полоса пропускания 1 ГГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы |
| R&S RTM3002 + RTM-B222 | Осциллограф полоса пропускания 200 МГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы |
| R&S RTM3004 + RTM-B242 | Осциллограф полоса пропускания 200 МГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы |
| R&S RTM3002 + RTM-B223 | Осциллограф полоса пропускания 350 МГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы |
| R&S RTM3004 + RTM-B243 | Осциллограф полоса пропускания 350 МГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы |
| R&S RTM3002 + RTM-B225 | Осциллограф полоса пропускания 500 МГц, каналы 2, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы |
| R&S RTM3004 + RTM-B245 | Осциллограф полоса пропускания 500 МГц, каналы 4, част. дискр. 5 Гвыб/с, длина записи 80 Мвыб + 16 цифр. каналы |
