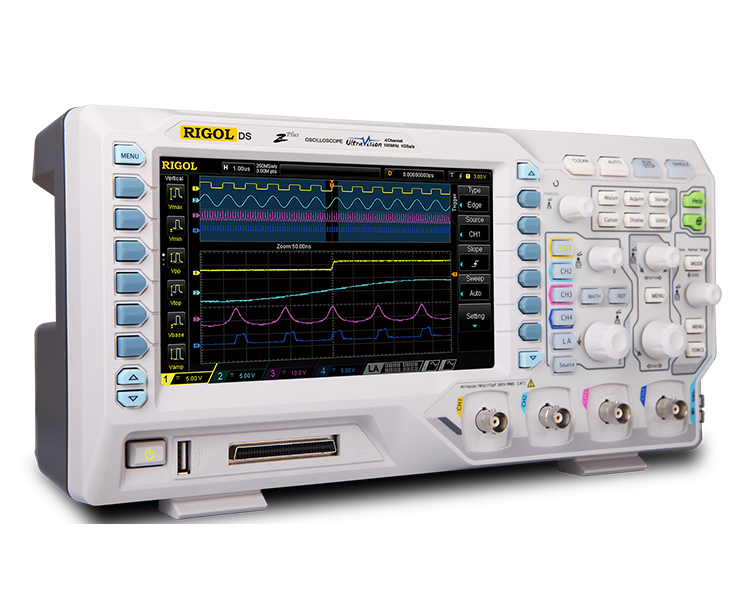

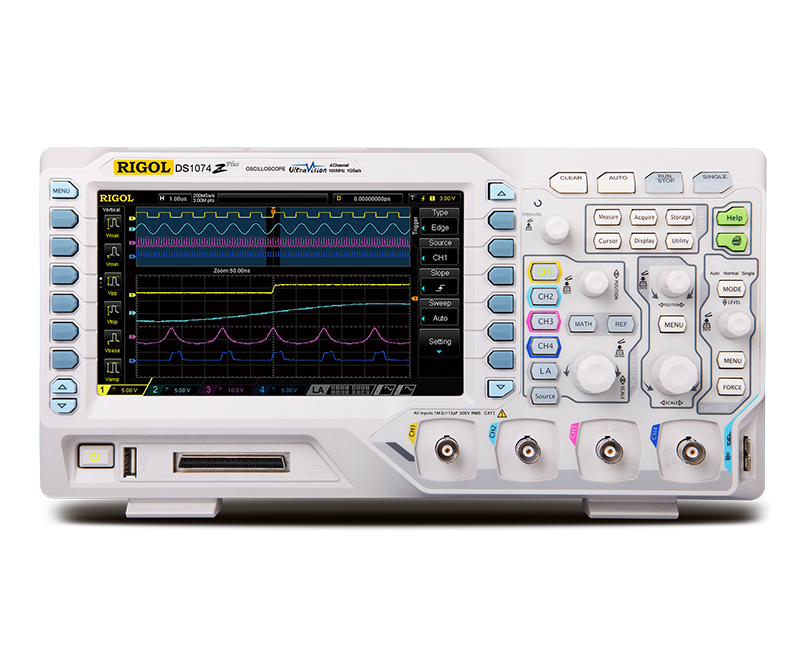

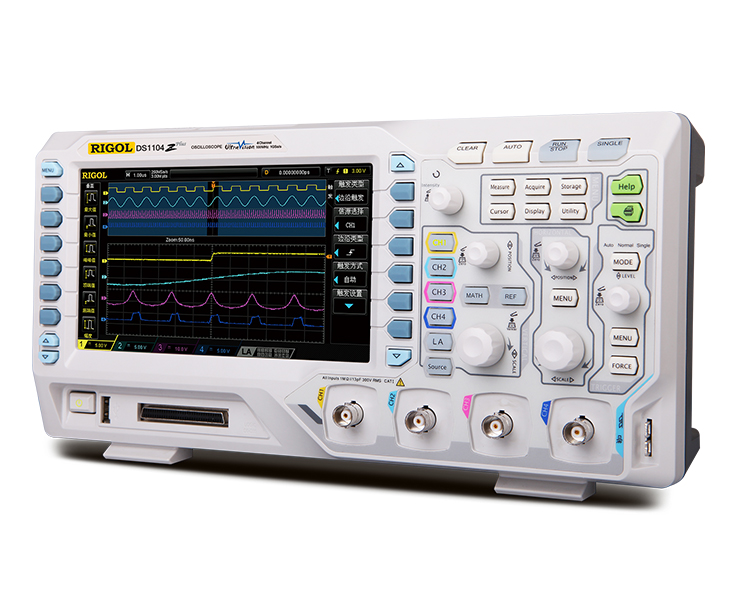

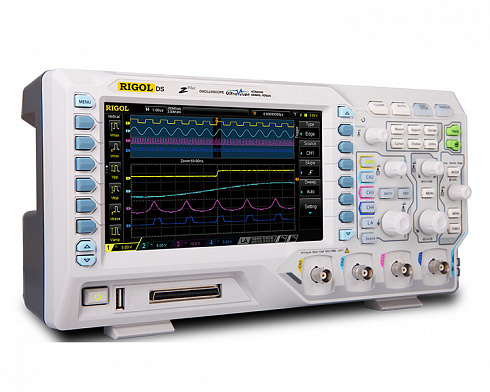

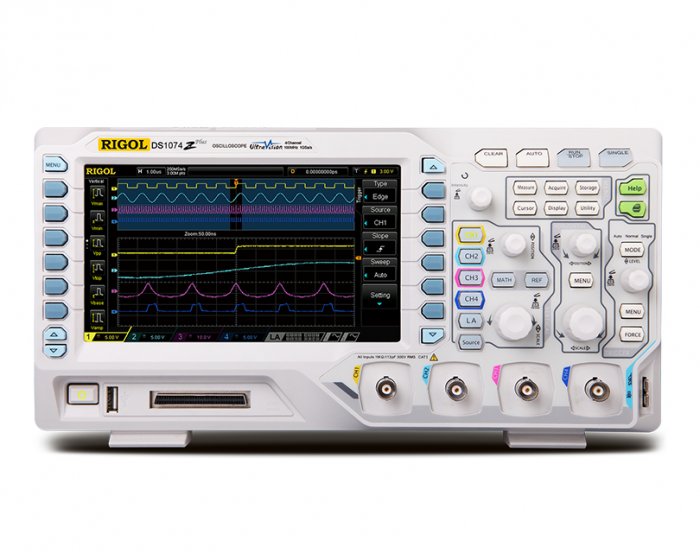

1000Z - серия недорогих цифровых осциллографов c полосой пропускания 50 — 200 МГц. 1000Z предлагает беспрецедентную ценность для приложений клиентов благодаря своей инновационной технологии, ведущим в отрасли спецификациям, мощным функциям запуска и широким возможностям анализа. 4-канальные осциллографы серии 1000Z выпускаются в версиях с частотой 50, 70 или 100 МГц с 7-дюймовым дисплеем и технологией UltraVision от RIGOL, которая сохраняет характеристики глубины памяти при высокой скорости захвата формы сигнала. Серия DS1000Z-E также является частью этого семейства и включает в себя 2-канальные модели с частотой 100 и 200 МГц. Модели "-S" включают в себя 2-канальный встроенный генератор сигналов, а модели PLUS могут быть обновлены до осциллографов со смешанным сигналом при покупке комплекта цифровых выводов RPL1116.
Проверенная временем, очень бюджетная серия цифровых осциллографов начального уровня RIGOL DS1000E имеет отличные технические показатели и соответствует основным требованиям для базового тестирования. Конструкция передней панели интуитивно понятна и удобна для работы, полностью соответствует привычкам использования традиционных приборов у пользователей. Серия недорогих цифровых осциллографов начального уровня c полосой пропускания 50-100 МГц. В серии представлено 2 модели: DS1102E (100 МГц), DS1052E (50 МГц).
| Модель | Аналоговая полоса пропускания | Кол-во аналог./ цифр. каналов | Частота дискретизации в реальном времени | Макс.длина записи | Скорость захвата осциллограмм | Встр. источник сигнала |
| DS1000Z | 50 МГц- 100 МГц | 4/ 16 (модель Plus) | 1 Гвыб/с | 24 Мточек | 30,000 осц/с | - |
| DS1054Z | 50 МГц | 4/- |
1 Гвыб/с (1 канал) 500 Мвыб/c (2 канала) 250 Мвыб/с (4 канала) |
24 Мточек (1 канал) 12 Мточек (2 канала) 6 Мточек (4 канала) |
30 000 осц/с | - |
| DS1074Z Plus | 70 МГц | 4/16 (требуется опция MSO1000Z) |
1 Гвыб/с (1 канал) 500 Мвыб/c (2 канала) 250 Мвыб/с (4 канала) |
24 Мточек (1 канал) 12 Мточек (2 канала) 6 Мточек (4 канала) |
30 000 осц/с | - |
| DS1074Z-S Plus | 70 МГц | 4/16 (требуется опция MSO1000Z) |
1 Гвыб/с (1 канал) 500 Мвыб/c (2 канала) 250 Мвыб/с (4 канала) |
24 Мточек (1 канал) 12 Мточек (2 канала) 6 Мточек (4 канала) |
30 000 осц/с | 2 канала |
| DS1104Z Plus | 100 МГц | 4/16 (требуется опция MSO1000Z) |
1 Гвыб/с (1 канал) 500 Мвыб/c (2 канала) 250 Мвыб/с (4 канала) |
24 Мточек (1 канал) 12 Мточек (2 канала) 6 Мточек (4 канала) |
30 000 осц/с | - |
| DS1104Z-S Plus | 100 МГц | 4/16 (требуется опция MSO1000Z) |
1 Гвыб/с (1 канал) 500 Мвыб/c (2 канала) 250 Мвыб/с (4 канала) |
24 Мточек (1 канал) 12 Мточек (2 канала) 6 Мточек (4 канала) |
30 000 осц/с | 2 канала |
| DS1102Z-E | 100 МГц | 2/- | 1 Гвыб/с | 24 Мточек | 30,000 осц/с | |
| DS1202Z-E | 200 МГц | 2/- | 1 Гвыб/с | 24 Мточек | 30,000 осц/с |
| Модели | Описание |
| DS1054Z | Цифровой осциллограф, 50 МГц, 4 канала |
| DS1074Z Plus | Цифровой осциллограф, 70 МГц, 4 канала |
| DS1074Z-S Plus | Цифровой осциллограф, 70 МГц, 4 канала |
| DS1104Z Plus | Цифровой осциллограф, 100 МГц, 4 канала |
| DS1104Z-S Plus | Цифровой осциллограф, 100 МГц, 4 канала |
| DS1102Z-E | Цифровой осциллограф, 100 МГц, 2 канала |
| DS1202Z-E | Цифровой осциллограф, 200 МГц, 2 канала |
| DS1102E | Цифровой осциллограф, 100 МГц, 2 канала |
| DS1052E | Цифровой осциллограф, 50 МГц, 2 канала |
| DS1072U | Цифровой осциллограф, 70 МГц, 2 канала |
| DS1102U | Цифровой осциллограф, 100 МГц, 2 канала |
